华为Note10 原厂图 维修流程图 不识主卡.pdf

第1页 / 共1页
资料共1页,全文预览结束

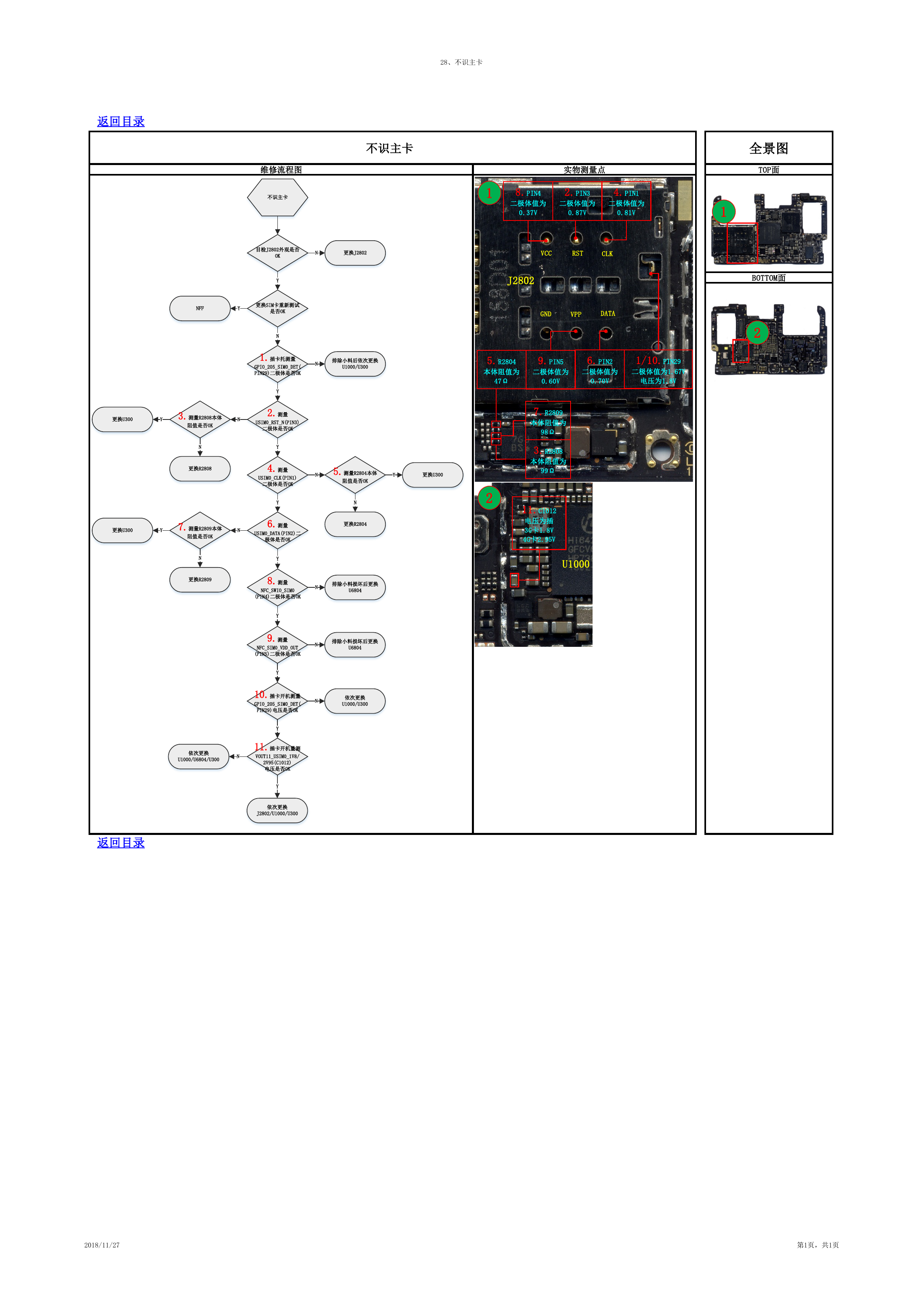

28、不识主卡 返回目录 不识主卡 维修流程图 不识主卡 N 更换J2802 目检J2802外观是否 OK Y 实物测量点 1 8.PIN4 二极体值为 0.37V 2.PIN3 二极体值为 0.87V 4.PIN1 二极体值为 0.81V VCC RST CLK 全景图 TOP面 1 J2802 BOTTOM面 NFF Y 更换SIM卡重新测试 是否OK GND VPP DATA N 排除小料后依次更换 U1000/U300 5.R2804 本体阻值为 47Ω 9.PIN5 二极体值为 0.60V 6.PIN2 二极体值为 0.70V 1/10.PIN29 二极体值为1.67V 电压为1.8V 7.R2809 本体阻值为 98Ω 3.R2808 本体阻值为 99Ω 2 11.C1012 电压为插 3G卡1.8V 4G卡2.95V U1000 N N N N 5.测量R2804本体 阻值是否OK Y 更换U300 N 更换R2804 排除小料损坏后更换 U6804 排除小料损坏后更换 U6804 依次更换 U1000/U300 2 3 N 1.插卡托测量 GPIO_205_SIM0_DET( PIN29)二极体是否OK Y 2.测量 USIM0_RST_N(PIN3) 二极体是否OK Y 4.测量 USIM0_CLK(PIN1) 二极体是否OK Y 6.测量 USIM0_DATA(PIN2)二 极体是否OK N N 更换U300 Y 3.测量R2808本体 阻值是否OK N 更换R2808 更换U300 Y 7.测量R2809本体 阻值是否OK N Y 更换R2809 依次更换 U1000/U6804/U300 N 8.测量 NFC_SWIO_SIM0 (PIN4)二极体是否OK Y 9.测量 NFC_SIM0_VDD_OUT (PIN5)二极体是否OK Y 10.插卡开机测量 GPIO_205_SIM0_DET( PIN29)电压是否OK Y 11.插卡开机量测 VOUT11_USIM0_1V8/ 2V95(C1012) 电压是否OK Y 依次更换 J2802/U1000/U300 返回目录 2018/11/27 第1页,共1页
