Keysight S/V/Z-Series 示波器操作使用培训是德科技大学课程

内容纲要一：示波器对信号的触发与测量二：Keysight示波器的基本菜单设置三：Keysight示波器的高级功能四：示波器配置信息与选件license的安装五：示波器的远程控制六：示波器使用注意事项 Page 2

是德科技示波器产品系列市场成长4.5%，是德科技12年每年平均业务成长率为11% 是德科技：高端示波器市占率第一 InfiniiVision 系列 • 带宽: 70 MHz ～ 6 GHz • 独特技术：直观显示信号 • 操作系统：嵌入式 DCA-X 采样示波器 90000 Z 系列 63GHz 90000 X 系列33GHz Infiniium 系列 • 实时带宽：高达 63 GHz • 存储：深达2G每通道 • 操作系统：Win 7 90000A 系列13GHz S 系列8GHz U1600 20MHz~40MHz U2700 6000L 无显示器型 2000 X系列 3000 X系列 4000 X系列 70 MHz ~200MHz 100 MHz ~1GHz 200 MHz ~1.5GHz 6000 X系列 1GHz ~6GHz 6000 A系列带电池示波器 100MHz~1G 9000 系列4GHz 是德科技示波器家族: 实时示波器带宽跨越 20 MHz 至 63 GHz，采样示波器带宽达90GHz，TDR 50GHz Page 3 Hz

内容纲要一：示波器对信号的触发与测量二：Keysight示波器的基本菜单设置三：Keysight示波器的高级功能四：示波器配置信息与选件license的安装五：示波器的远程控制六：示波器使用注意事项 Page 4

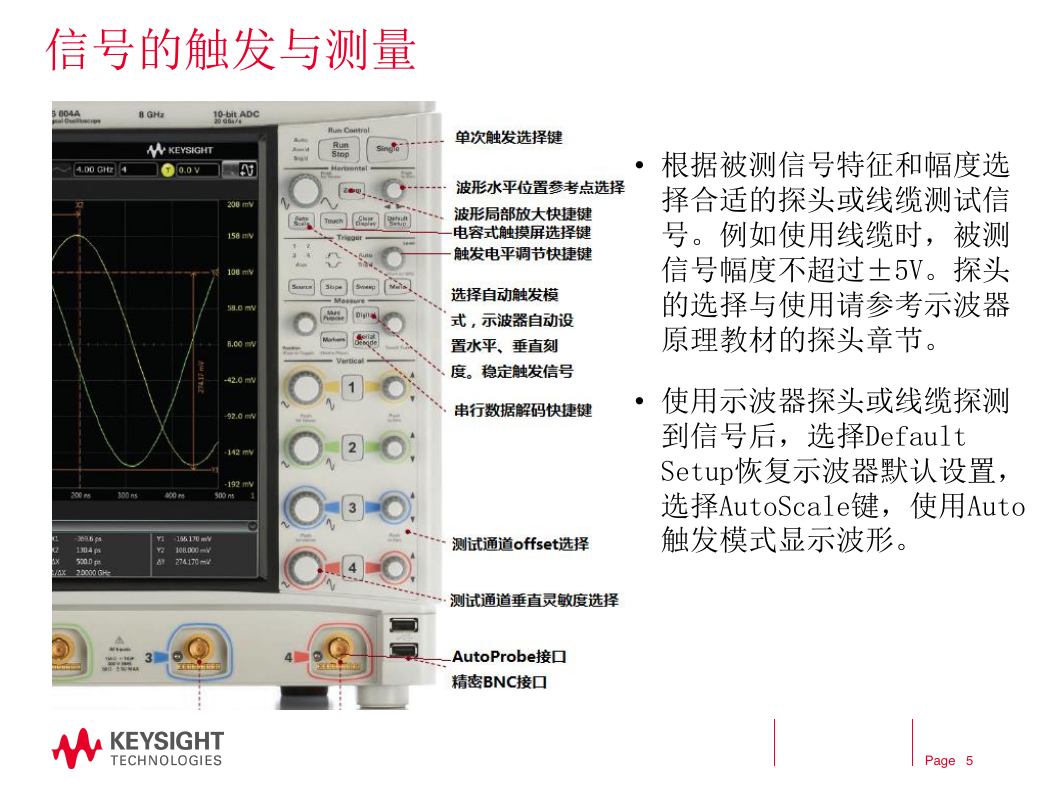

信号的触发与测量 • 根据被测信号特征和幅度选择合适的探头或线缆测试信号。例如使用线缆时，被测信号幅度不超过±5V。探头的选择与使用请参考示波器原理教材的探头章节。 • 使用示波器探头或线缆探测到信号后，选择Default Setup恢复示波器默认设置，选择AutoScale键，使用Auto 触发模式显示波形。 Page 5

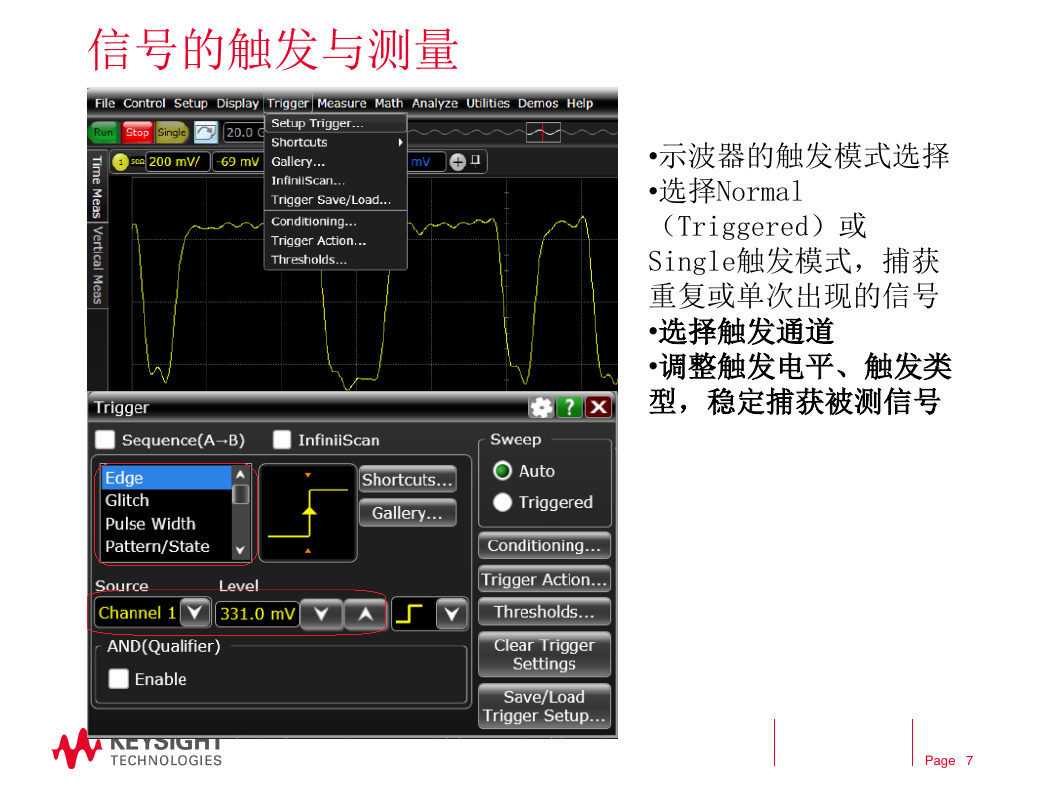

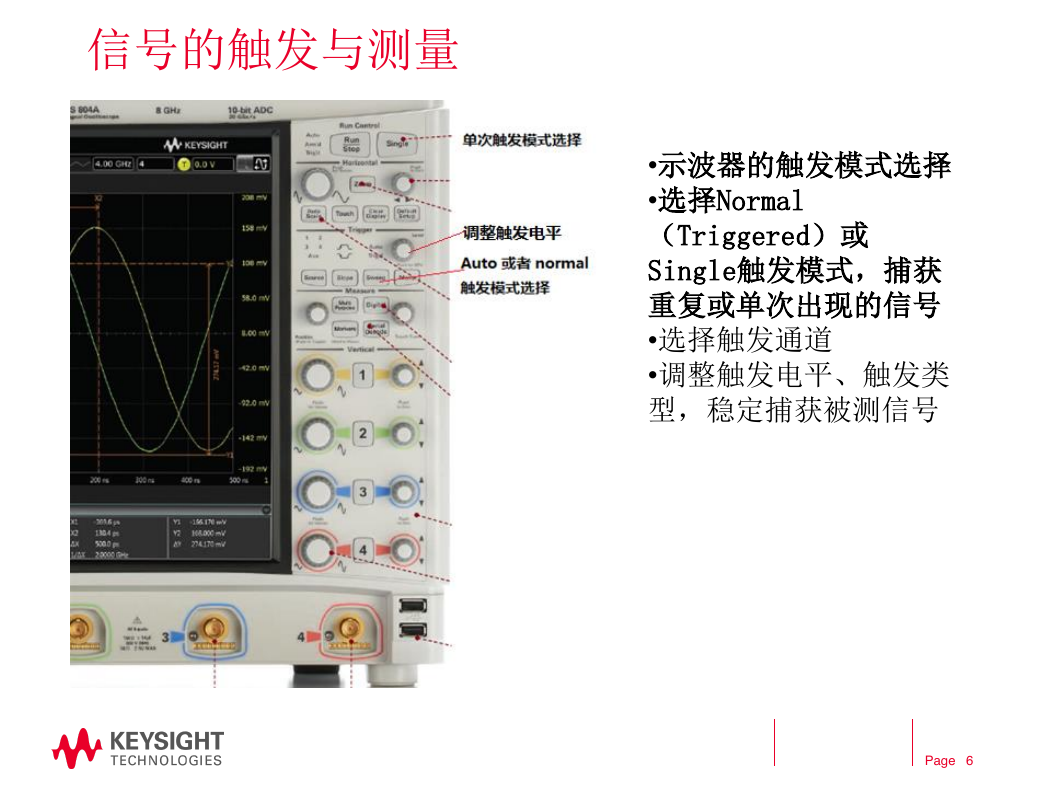

信号的触发与测量 •示波器的触发模式选择 •选择Normal （Triggered）或 Single触发模式，捕获重复或单次出现的信号 •选择触发通道 •调整触发电平、触发类型，稳定捕获被测信号 Page 6

信号的触发与测量 •示波器的触发模式选择 •选择Normal （Triggered）或 Single触发模式，捕获重复或单次出现的信号 •选择触发通道 •调整触发电平、触发类型，稳定捕获被测信号 Page 7

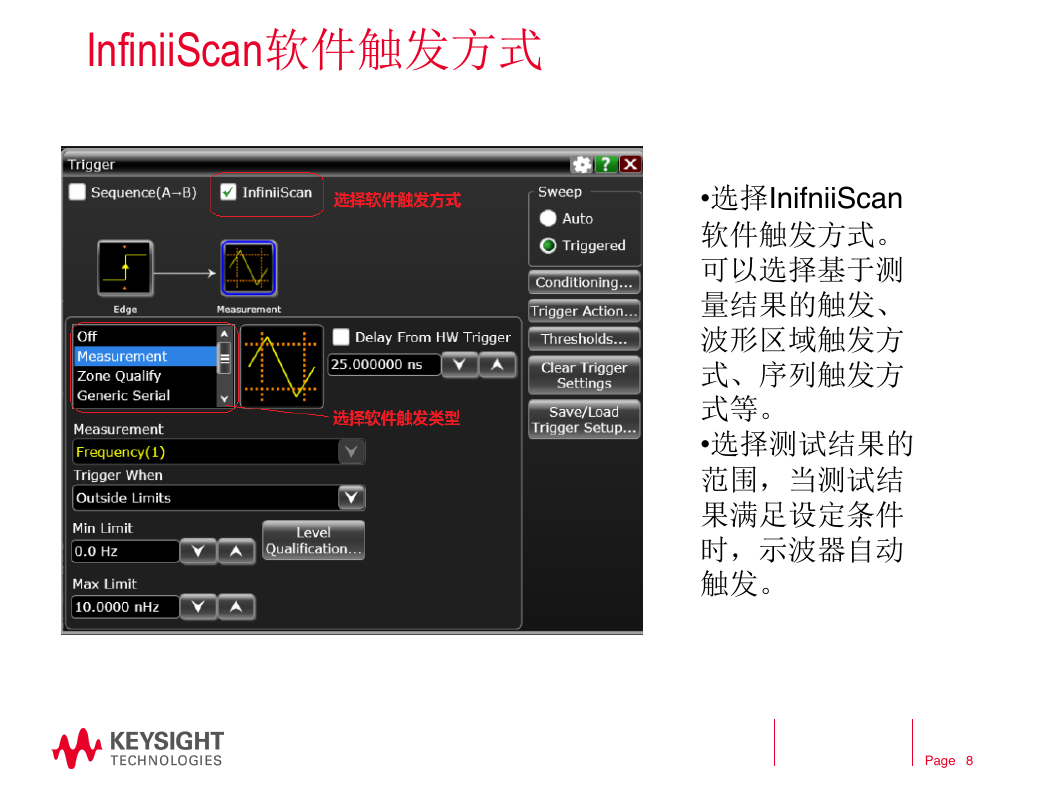

InfiniiScan软件触发方式 •选择InifniiScan 软件触发方式。可以选择基于测量结果的触发、波形区域触发方式、序列触发方式等。 •选择测试结果的范围，当测试结果满足设定条件时，示波器自动触发。 Page 8
