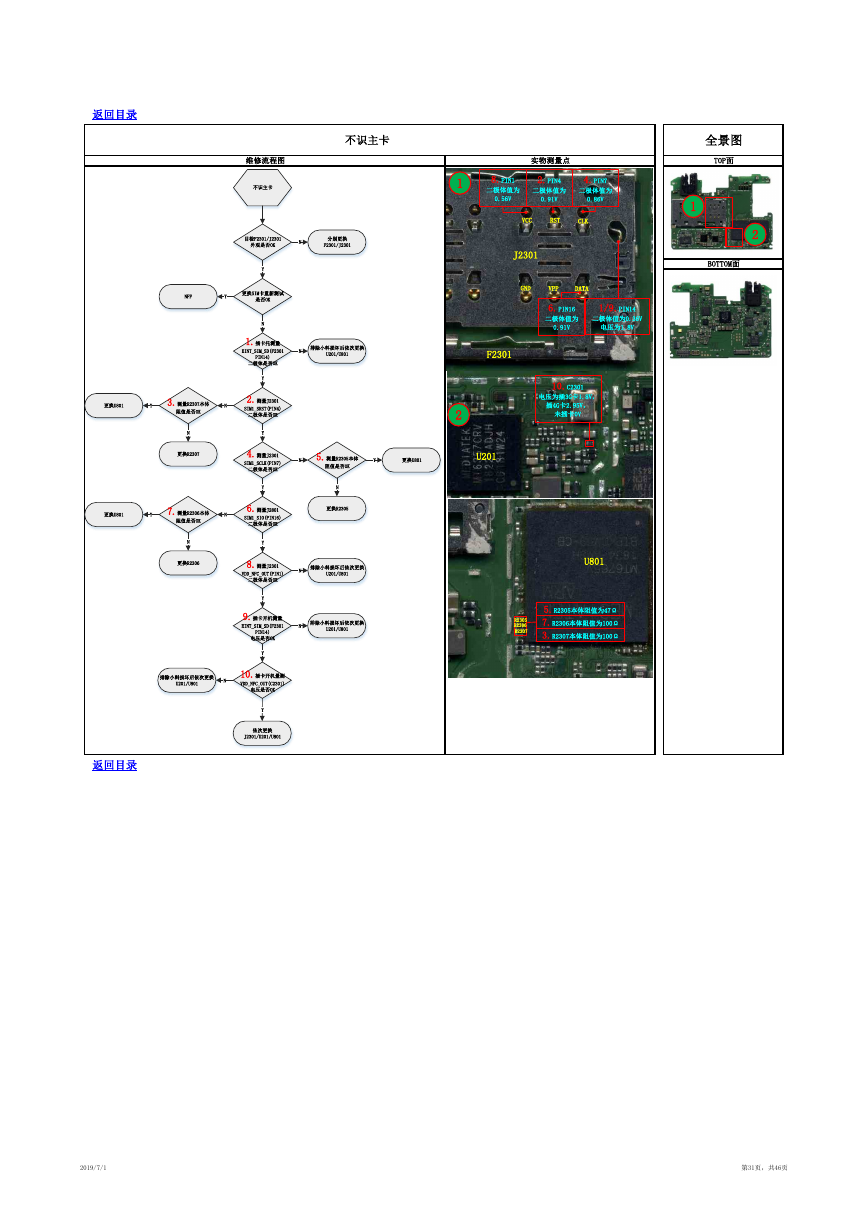

全景图 TOP面 1 2 BOTTOM面 返回目录 不识主卡 维修流程图 实物测量点 1 8.PIN1 二极体值为 0.56V 2.PIN4 二极体值为 0.91V 4.PIN7 二极体值为 0.86V VCC RST CLK J2301 GND VPP DATA 6.PIN16 二极体值为 0.91V 1/9.PIN14 二极体值为0.36V 电压为1.8V F2301 2 U201 10.C2301 电压为插3G卡1.8V， 插4G卡2.95V， 未插卡0V U801 5.R2305本体阻值为47Ω 7.R2306本体阻值为100Ω 3.R2307本体阻值为100Ω R2305 R2306 R2307 返回目录 2019/7/1 第31页，共46页 不识主卡目检F2301/J2301外观是否OK分别更换F2301/J2301N更换SIM卡重新测试是否OKYYNFFN2.测量J2301SIM1_SRST(PIN4)二极体是否OKN3.测量R2307本体阻值是否OKN更换R2307Y更换U801Y4.测量J2301SIM1_SCLK(PIN7)二极体是否OKN5.测量R2305本体阻值是否OKN更换R2305Y更换U801Y6.测量J2801SIM1_SIO(PIN16)二极体是否OKN7.测量R2306本体阻值是否OKN更换R2306Y更换U801Y1.插卡托测量EINT_SIM_SD(F2301 PIN14)二极体是否OKYN排除小料损坏后依次更换U201/U8018.测量J2301VDD_NFC_OUT(PIN1)二极体是否OKNY排除小料损坏后依次更换U201/U80110.插卡开机量测VDD_NFC_OUT(C2301)电压是否OKN排除小料损坏后依次更换U201/U801Y依次更换J2301/U201/U8019.插卡开机测量EINT_SIM_SD(F2301 PIN14)电压是否OKYN排除小料损坏后依次更换U201/U801
