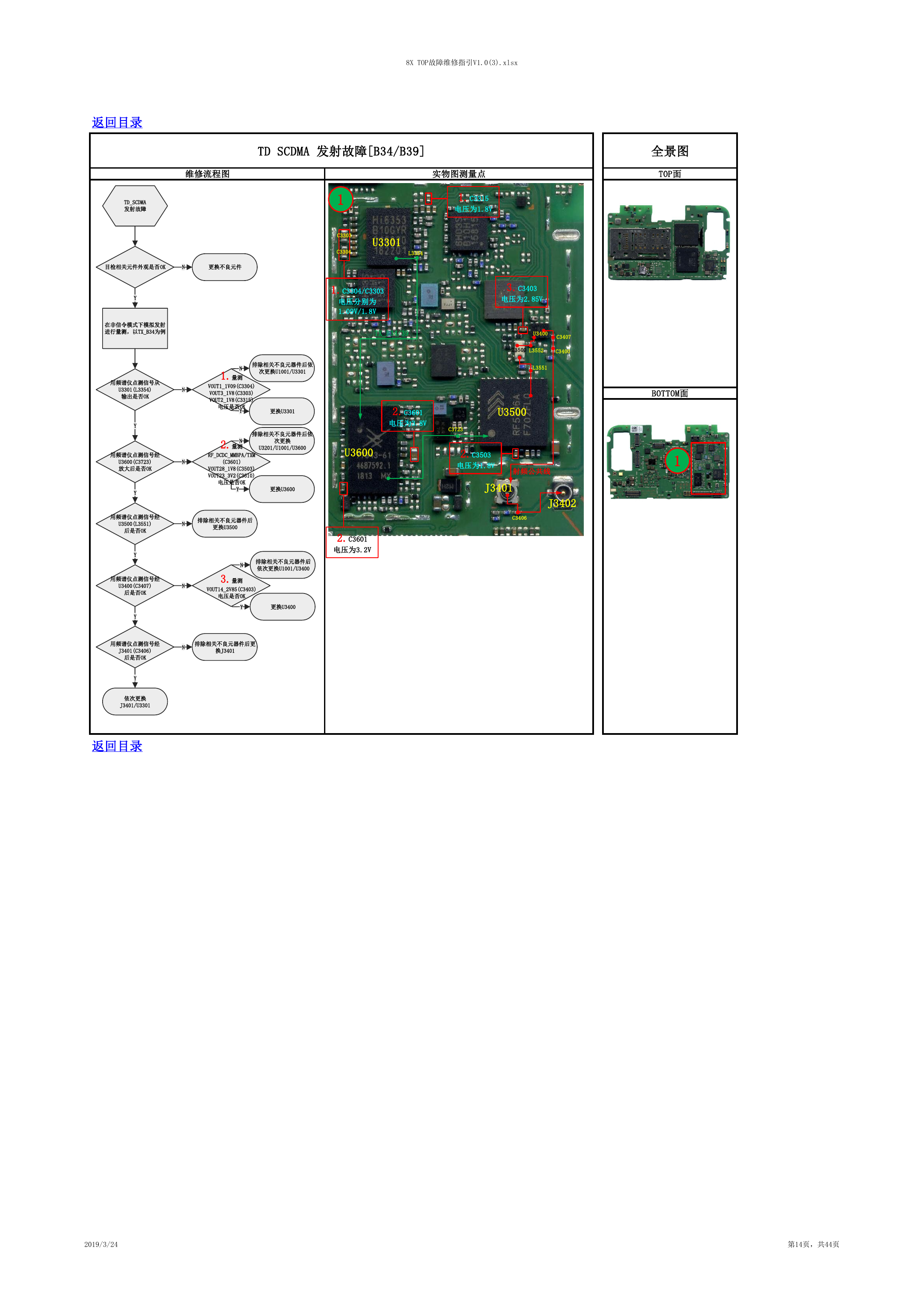

8X TOP故障维修指引V1.0(3).xlsx 返回目录 TD SCDMA 发射故障[B34/B39] 维修流程图 1 C3303 C3304 U3301 L3354 1.C3304/C3303 电压分别为 1.09V/1.8V TX_B34/39 实物图测量点 1.C3315 电压为1.8V 3.C3403 电压为2.85V U3400 C3407 Z3500 L3552 C3400 L3551 2.C3601 电压为3.8V C3723 U3500 2.C3503 电压为1.8V 射频公共线 J3401 J3402 C3406 U3600 2.C3601 电压为3.2V 全景图 TOP面 BOTTOM面 1 返回目录 2019/3/24 第14页，共44页 TD_SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以TX_B34为例用频谱仪点测信号从U3301(L3354)输出是否OK排除相关不良元器件后依次更换U1001/U3301用频谱仪点测信号经U3600(C3723)放大后是否OKNYYNY更换U3301排除相关不良元器件后更换U3500排除相关不良元器件后依次更换U3201/U1001/U3600NNY2.量测RF_DCDC_MMBPA/TXM(C3601)VOUT28_1V8(C3503)VOUT23_3V2(C3610) 电压是否OK更换U3600NY用频谱仪点测信号经U3500(L3551)后是否OKN用频谱仪点测信号经J3401(C3406)后是否OK排除相关不良元器件后更换J3401YNY依次更换J3401/U33011.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT2_1V8(C3315)电压是否OK用频谱仪点测信号经U3400(C3407)后是否OKN3.量测VOUT14_2V85(C3403) 电压是否OK更换U3400Y排除相关不良元器件后依次更换U1001/U3400NY
