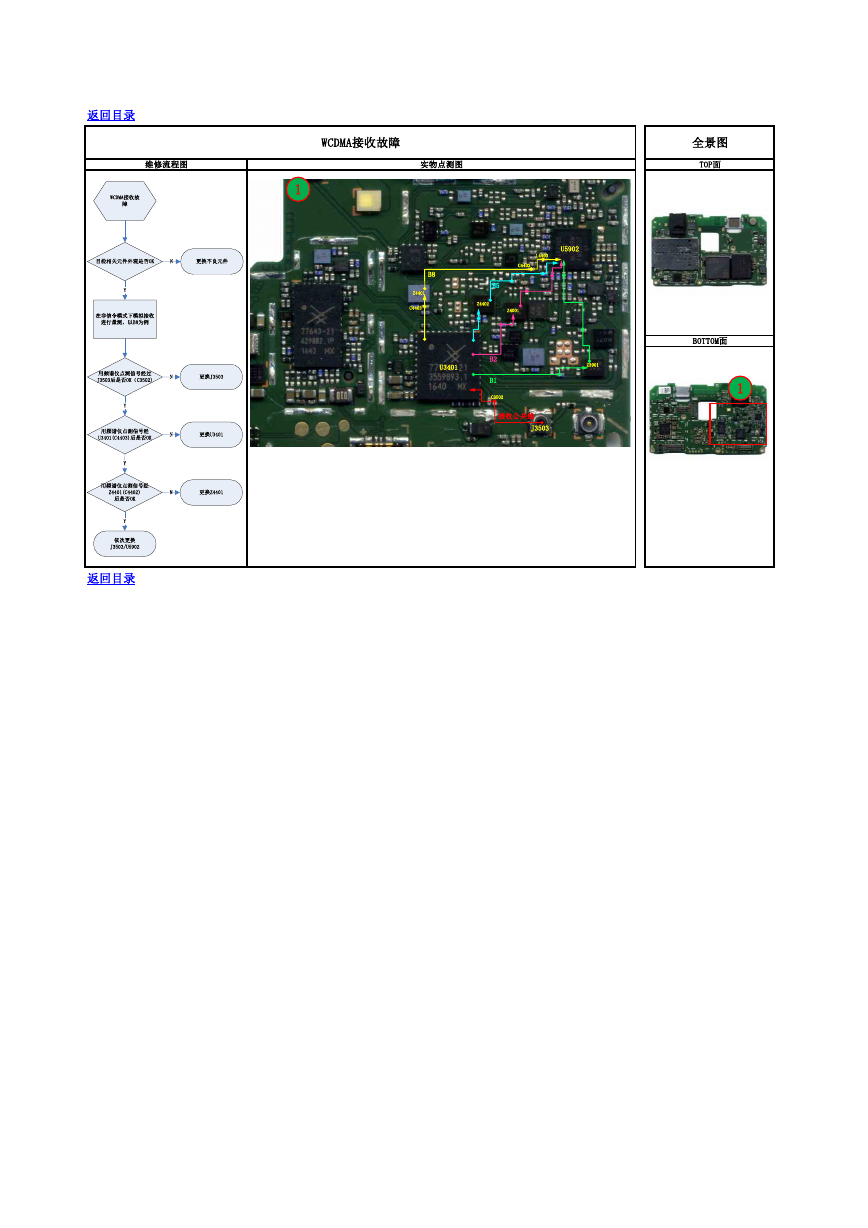

返回目录 维修流程图 实物点测图 WCDMA接收故障 全景图 TOP面 1 U5902 L4403 C4402 B8 Z4401 C4403 B5 Z4402 Z4001 U3401 B2 B1 C3502 Z3901 接收公共线 J3503 BOTTOM面 1 返回目录 WCDMA接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B8为例用频谱仪点测信号经过J3503后是否OK（C3502)用频谱仪点测信号经U3401(C4403)后是否OKYY更换J3503NN用频谱仪点测信号经Z4401(C4402)后是否OK更换Z4401NYY更换U3401依次更换J3503/U5902
