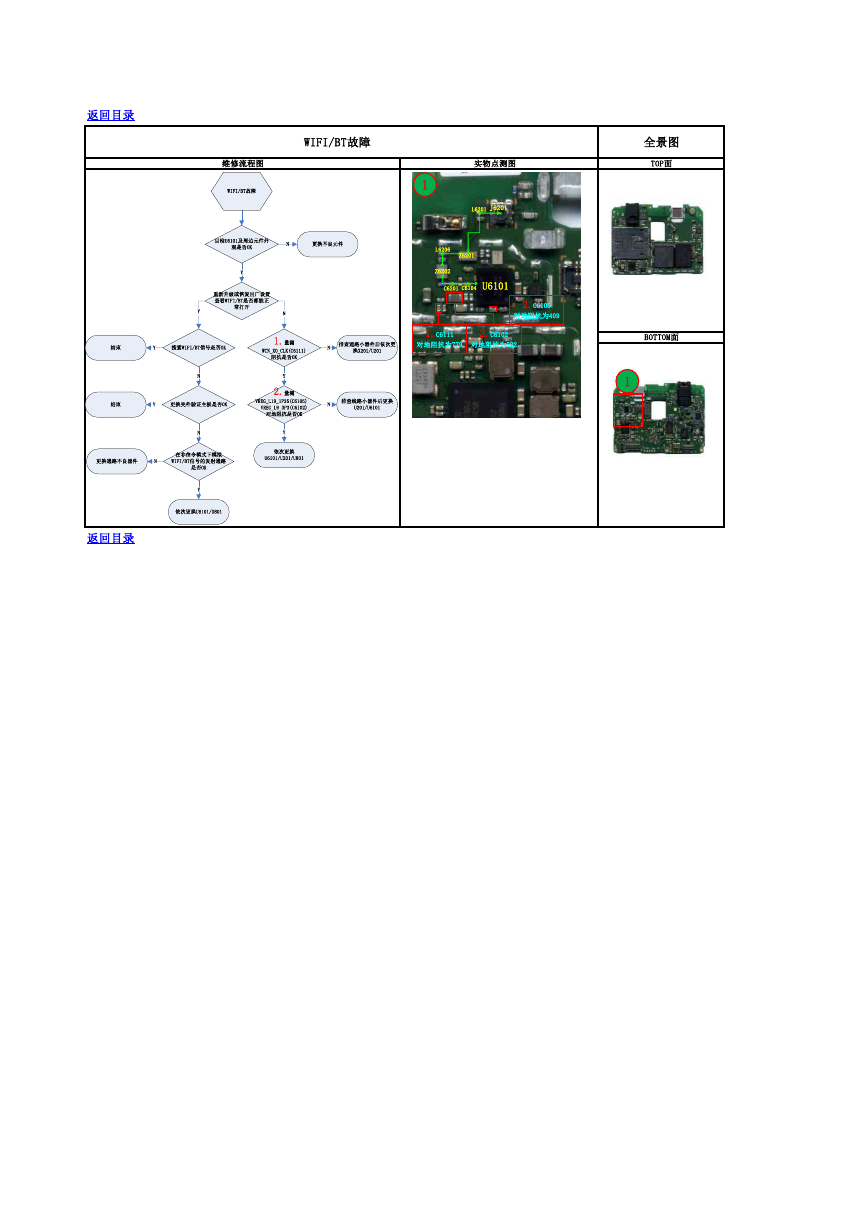

返回目录 WIFI/BT故障 维修流程图 1 实物点测图 L6201 J6201 Z6201 L6206 Z6202 C6201 C6104 U6101 2.C6105 对地阻抗为409 1.C6111 2.C6102 对地阻抗为779 对地阻抗为522 全景图 TOP面 BOTTOM面 1 返回目录 YN更换不良元件N排查线路小器件后更换U201/U6101WIFI/BT故障目检U6101及周边元件外观是否OK2.量测VREG_L19_1P35(C6105)VREG_L9_3P3(C6102)对地阻抗是否OK依次更换U6101/U801重新升级或恢复出厂设置查看WIFI/BT是否都能正常打开Y依次更换U6101/U201/U801N搜索WIFI/BT信号是否OK结束YN在非信令模式下模拟WIFI/BT信号的发射通路是否OK更换通路不良器件NY更换壳件验证主板是否OK结束YY1.量测WCN_XO_CLK(C6111)阻抗是否OK排查通路小器件后依次更换X201/U201NNY
