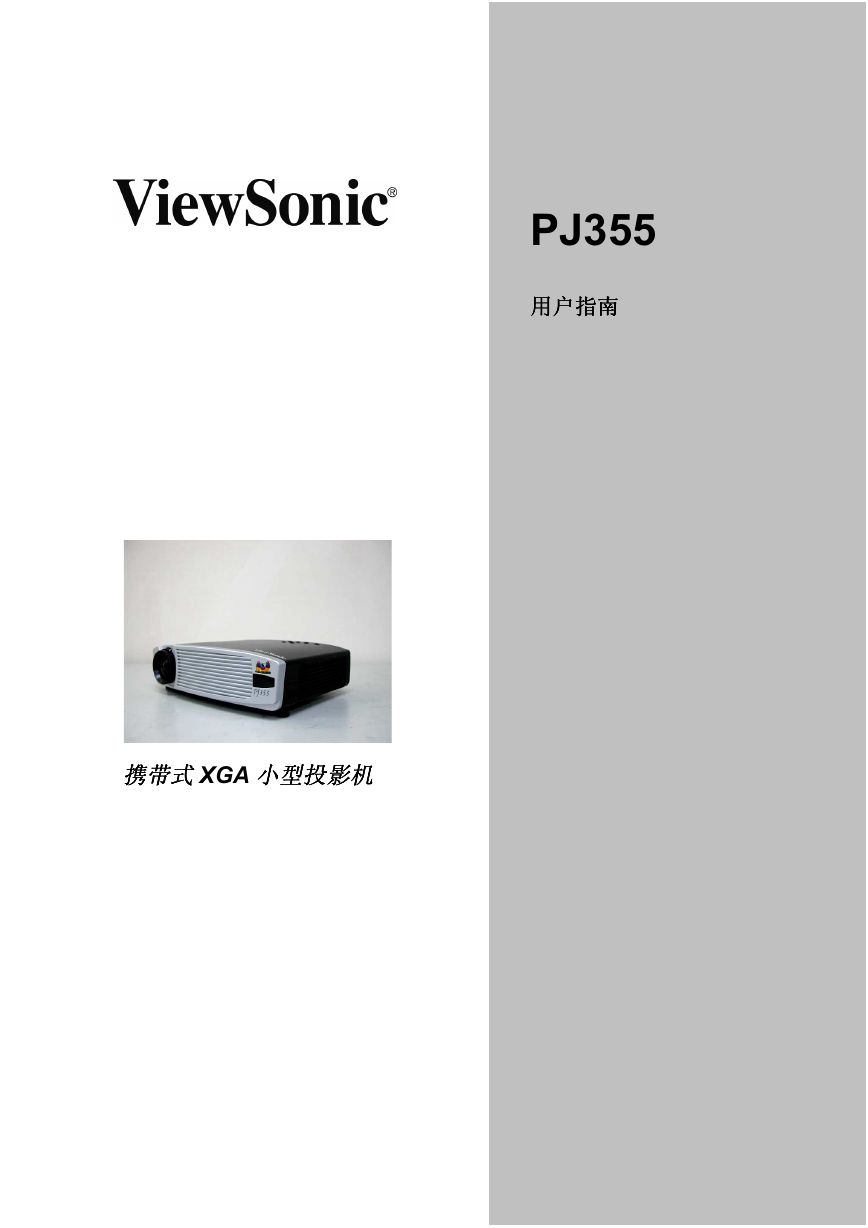

    PJ355 用户指南 用户指南 用户指南 用户指南 携带式携带式携带式携带式XGA 小型投影机 小型投影机 小型投影机 小型投影机
    目录目录目录目录 你的记录信息....................................................................................................................... 1 包装内容.............................................................................................................................. 2 开始使用.............................................................................................................................. 3 重要的安全警告事项 ................................................................................................................3 即装步骤.............................................................................................................................. 4 激活/关闭投影机的电源............................................................................................................5 激活投影机的电源 ............................................................................................................5 激活输入装置的电源.........................................................................................................5 关闭投影机的电源 ............................................................................................................5 连接输入与输出装置 ................................................................................................................6 放置投影机 ..............................................................................................................................7 调整投影机的角度....................................................................................................................8 调整缩放与聚焦 .......................................................................................................................8 调整梯形修正控制功能(Kestone Control) .................................................................................8 使用投影机 .......................................................................................................................... 9 调整投射图像...........................................................................................................................9 LED 指示器的信息 ...........................................................................................................9 投影机的控制面板 ..........................................................................................................10 遥控器............................................................................................................................10 输入来源 ........................................................................................................................12 视控 OnView 菜单..................................................................................................................13 主菜单(Main Menu)........................................................................................................13 设定菜单(Setup Menu)...................................................................................................14 色彩管理员菜单(Color Manager Menu) ..........................................................................15 语言菜单(Language Menu) ............................................................................................16 工具菜单(Utilities Menu).................................................................................................16 状态菜单(Status Menu) ..................................................................................................17 其它信息............................................................................................................................ 18 规格.......................................................................................................................................18 遥控器的传输距离 ............................................................................................................. 19 疑难排解............................................................................................................................ 20 图像来源................................................................................................................................20 图像质量................................................................................................................................20 声音.......................................................................................................................................21 遥控器 ...................................................................................................................................21 照明灯 ...................................................................................................................................21 保养................................................................................................................................... 22 更新遥控器的电池..................................................................................................................22 更新照明灯 ............................................................................................................................22 清洁投影机的镜头..................................................................................................................23 清洁投影机 ............................................................................................................................23 客户支持............................................................................................................................ 24 保固................................................................................................................................... 25 附录................................................................................................................................... 26 电源线安全指导方针 ..............................................................................................................26 美国的安规符合信息 ..............................................................................................................27 加拿大遵守信息 .....................................................................................................................27 欧洲国家遵守信息..................................................................................................................27 所有国家用户信息..................................................................................................................27 ViewSonic PJ355 i
    Copyright ©ViewSonic Corporation, 2003. 版权所有。 DLP (Digital Light Processing)是 Texas Instruments Incorporated 的商标。. Macintosh、Mac 及 Power Macintosh 是 Apple Computer, Inc.的注册商标。 Microsoft、Windows、Windows NT 及 Windows 标志是 Microsoft Corporation 在美国与其它国家的 注册商标。 ViewSonic、三只鸟的标志 A-CD-PJ355-UG 及视控 OnView 是 ViewSonic Corporation 的注册商标。 VESA 和 SVGA 是 Video Electronics Standards Association 的注册商标。 DPMS 和 DDC 是 VESA 的商标。 VGA 和 XGA 是 International Business Machines Corporation 的注册商标。 免责声明：对于本文内的技术或编辑错误或疏失，以及因提供或使用本手册或使用本产品所导致之偶 然或间接性的损坏，ViewSonic 公司概不负责。 基于持续改善产品的理念，ViewSonic 公司保有不另行通知更改产品规格的权利。本文件内的信息可 能有所变更，亦不另行通知。 如未经 ViewSonic 公司事先的书面许可，不得以任何目的复制、重制或以任何方法传输本文件之任何 一部份。 电子保固注册 电子保固注册 电子保固注册 电子保固注册 为满足你未来的需求，并让你能实时收到额外的产品信息，到下列网站上注册你的投影机保固： http：：：：//www.viewsonic.com www.viewsonic.com 网站上免费提供图像最佳化档案，于网站上选择 “Support (技术支持)”。如果 你无法连接网际网络或需要进一步协助的话，洽询 “客户支持”。 你的记录信息 你的记录信息 你的记录信息 你的记录信息 ViewSonic PJ355 VPROJ25208-1 W A-CD-PJ355_UG 3-14-03 产品名称： 产品名称： 产品名称： 产品名称： 型号：型号：型号：型号： 文件编号 文件编号 文件编号 文件编号 序号：序号：序号：序号： 购买日期： 购买日期： 购买日期： 购买日期： 命时的弃置方式 产品已届使用寿 产品已届使用寿命时的弃置方式 产品已届使用寿 产品已届使用寿 命时的弃置方式 命时的弃置方式 ViewSonic 时刻关怀着本土的环境保护工作。适当处置届临使用寿命的本产品。你当地的废弃物处置 公司将可以为你提供适当的处置信息。 ViewSonic PJ355 1
    包装内容 包装内容 包装内容 包装内容 产品包装中包含了下列各项组件。 如有任何遗漏的话，立刻联络 Viewsonic。 • ViewSonic PJ355 DLP 数字投影机，含镜头盖 • 遥控器，含 2 个 AAA 电池 • 电源线 (美规、英规、欧规或中规) • DVI-I 对 DB-15 信号线(适用于含图形卡的计算机) • DVI 对 DVI 信号线(适用于含 DVI 图形卡的计算机) • 合成视讯(Composite Video)缆线 • S-Video 缆线 • 组件视讯(Component Video)缆线 (DVI-I 对 HDTV) • RCA 对立体声迷你声音插孔连接线 • 鼠标连接线 • ViewSonic 向寻程序光盘 (内含 PDF 格式的用户指南) • 快速激活指南 • 手提箱 PJ355 投影机，含镜头盖 遥控器， 含 2 个 AAA 电池 ViewSonic 向寻程序光盘 快速激活指南 电源线 DVI-I 对 DB-15 信号线 (适用于含 VGA 图形卡的计算机) 合成视讯 RCA 对立体声迷你插孔声音 (Composite Video)缆线 连接线 DVI-DVI 信号线 DVI Y-Pb-Pr (适用于含 DVI 图形卡 组件视讯(Component Video) 的计算机) 缆线 (DVI-I 对 HDTV) 鼠标连接线 S-Video 缆线 手提箱 2 ViewSonic PJ355
    开始使用 开始使用 开始使用 开始使用 恭喜你购买 ViewSonic PJ355 投影机。联机到 viewsonic.com 网站上注册你的投影机，以利后续的洽 询事宜。同时妥善保存原始包装箱与包装材料，以备将来运送时使用。 控制面板 缩放环 喇叭 对焦环 镜头盖 通风口 调整脚 图图图图 1：：：： ViewSonic PJ355 数字投影机 数字投影机 数字投影机 数字投影机 重要的安全警告事项 重要的安全警告事项 重要的安全警告事项 重要的安全警告事项 • 如果投影机发出异味或烟雾的话，立刻拔掉投影机的电源插头。 • 为降低眼睛受伤的危险，勿直视遥控器所发出的激光束，亦不可将激光束对准他人的眼睛。本遥控 器配备了 IIIA 级的激光，会散发辐射。 • 勿直视照明灯的镜头；此举动将会造成眼睛严重的伤害。 • 勿在照明灯炽热或温热时碰触镜头或照明灯，因为此举动可能会造成严重的烫伤。更新照明灯或存 放投影机时，先拔下投影机的插头并等候 45 分钟，让机体冷却后再进行。 • 勿让幼童靠近投影机。 勿让幼童靠近投影机。孩童可能会被炽热的镜头烫伤。同时，孩童也极有可能会直视镜头。 勿让幼童靠近投影机。 勿让幼童靠近投影机。 • 将计算机连接到投影机时，先确定关闭投影机的电源。 • 投影机使用完毕后，先让冷却风扇运转几分钟后再拔掉投影机的电源插头。 • 请勿尝试自行修理本投影机，因为可能会造成人员受伤与保固失效的情形。 • 勿在靠近水或潮湿的地方使用本投影机。勿将饮料放在投影机上或靠近投影机的地方，因为液体意 外倾倒将可能会使电路烧毁或短路。 • 勿堵塞投影机两侧的通风口。同时将投影机放在通风适当的地方。 • 即装于天花板时 (使用 M4 螺丝)，投影机与天花板／后方墙壁的最小距离为 ：30/50 公分，同时 保留 12/20 英吋的适当通风距离。 ViewSonic PJ355 3
    即装步骤 即装步骤 即装步骤 即装步骤 将投影机接到有适当接地的 AC 墙壁插座上。 1. 将投影机接到有适当接地的 墙壁插座上。 将投影机接到有适当接地的 将投影机接到有适当接地的 墙壁插座上。 墙壁插座上。 • 使用随附的电源线。 2. 连接输入与输出装置。 连接输入与输出装置。 连接输入与输出装置。 连接输入与输出装置。 • 参考第 6 页的图标来判断你要使用哪些正确的缆线将其它装置(例如计算机、录放机、DVD 播 • 如果你想将遥控器当成鼠标使用的话，将随附的鼠标连接线从投影机接到你计算机的鼠标端口 放机等)连接到投影机上。 上。 3. 取下镜头盖。 取下镜头盖。 取下镜头盖。 取下镜头盖。 4. 激活投影机的电源。 激活投影机的电源。 激活投影机的电源。 激活投影机的电源。 • 按下投影机控制面板或遥控器上的电源(Power)键。 5. 放置放置放置放置投影机。 投影机。 投影机。 投影机。 • 将投影机放在距离投射屏幕 33 英呎(10 公尺)以内的适当距离处，以调整图像大小。确定将投 影机放在平坦稳固的表面上。关于进一步的信息，参考用户指南第 7 页的说明。 • 按高度调整 (Height Adjustment)键使投影机倾斜，调整投射角度。当达到你想设定的投射角 度时，就可以松开高度调整键了。如此可让脚架调整器(位于投影机下方)固定在定位上。关于 进一步的信息，参考用户指南第 8 页的说明。 6. 激活输入装置的电源。 激活输入装置的电源。 激活输入装置的电源。 激活输入装置的电源。 • 投影机会自动侦测一或多部连接到投影机后方的输入装置(例如计算机、录放机等)。 • 如果连接了一部以上的装置时，使用控制面板或遥控器上的来源(Source)键选择输入来源。 • 如果屏幕上出现 “No Input Signal (无输入信号)”时，校验输入装置的连接线，确定其稳固地接 在投影机上。 7. 调整缩放 调整缩放(Zoom)与聚焦与聚焦与聚焦与聚焦(Focus)。。。。 调整缩放 调整缩放 • 转动镜头上的缩放(Zoom)和聚焦(Focus)环可以调整图像的大小与焦点。 8. 调整梯形修正 调整梯形修正(Keystone Control)。。。。 调整梯形修正 调整梯形修正 • 如果图像未呈现正方形的话，使用梯形修正功能。你可以使用遥控器上的梯形修正(keystone) 键或从 OSD 菜单中选择梯形修正选项。关于进一步的信息，参考用户指南第 8 页的说明。 9. 关闭投影机的电源。 关闭投影机的电源。 关闭投影机的电源。 关闭投影机的电源。 • 依下列顺序关闭投影机与图像来源装置的电源。 a. 计算机 b. 投影机 c. 声音来源，如果声音来源不是从你的视讯来源或计算机而来的话。 d. 视讯来源，例如 VCR、DVD 或 HDTV… • 关于进一步的信息，参考用户指南第 5 页的说明。 10. 重新激活投影机。 重新激活投影机。 重新激活投影机。 重新激活投影机。 • 在重新复置之前你必须等候 1 分钟的时间，直到投影机冷却下来而且 LED 指示器稳定亮着橙 灯，并进入待机方式为止。然后再按电源(Power)键重新复置。 4 ViewSonic PJ355
    激活激活激活激活/关闭投影机的 关闭投影机的电源电源电源电源 关闭投影机的 关闭投影机的 激活投影机的电源 激活投影机的电源 激活投影机的电源 激活投影机的电源 稳定亮绿灯 稳定亮绿灯 稳定亮绿灯 稳定亮绿灯 (待机待机待机待机) 图图图图 1：连接电源 ：连接电源 ：连接电源 ：连接电源 1. 将电源线接到插座与投影机上，然后按下电源键。 投影机会先花数秒钟暖机。当投影机进入待机方 式后，电源 LED 指示器就会亮绿灯，而照明灯可 用 LED 指示器也会亮橙色灯。 2. 激活电源后，风扇和照明灯都会开始运作。电源 指示器会一直闪烁，直到投影机找到图像来源为 止，而且如照明灯处于正常状态，照明灯的指示 器就会熄灭。 3. 投射图像在 10-15 秒内以最大亮度显现，而且也 会在画面上出现 “ViewSonic 标志”。 激活输入装置的电源 激活输入装置的电源 激活输入装置的电源 激活输入装置的电源 1. 大部分的便携型计算机在连接其它显示装置时，并不会自动激活其外接视讯端口。参考你的计算 机用户指南，以了解激活计算机连接端口的功能键或命令的用法。麦金塔的用户可能必须激活 SimulSCAN 或屏幕映像功能(monitor mirroring)。详情参考计算机的用户指南。 2. 选择输入来源。参考第 12 页了解进一步的说明。 3. 如果在 10 分钟内都没有找到输入来源的话，投影机的“电源”就会被自动关闭。 关闭投影机的电源 关闭投影机的电源 关闭投影机的电源 关闭投影机的电源 1. 当屏幕上出现类似右图的确认信息时，按下电源 键(Power)。然后再按一次电源键(Power)。照明 灯会立刻熄灭，但是照明灯 LED 指示器会在投影 机冷却期间会持续闪烁约 1 分钟。只要投影机还 接着电源线，电源 LED 指示器就会一直亮着绿 灯。 2. 小心：照明灯非常炽热。当照明灯还很热时，勿 碰触！要更新照明灯时，先关闭投影机的电源， 并静候 45 分钟待其冷却后再行更新。 ViewSonic PJ355 5
    连接输入与输出装置 连接输入与输出装置 连接输入与输出装置 连接输入与输出装置 下图列出 ViewSonic PJ355 连接外部装置的连接端口与适用的缆线。 备注：使用计算机作为输入来源时，将你的计算机显示卡的分辨率设定为 1024x768，以便得到图像 的最佳投射效果。 图图图图 2：：：： I/O 连接端口图标 连接端口图标 连接端口图标 连接端口图标 USB 接头 (连接计算机的鼠标端口，让遥控 器仅具备鼠标控制功能) DVI 输入端口 (连接计算机、HDTV 和组件视讯 (Cmponent video)播放器) 合成视讯输入 S-Video 输入 声音输入 计算机 (台式计算机) 电源插座 计算机 (便携式计算机) 电源线 声音缆线 (立体声对立体声) 远程鼠 标缆线 计 算 机 连 接 线 (DVI 对 D-Sub 15 pin VGA) 视频缆线 S-Video 缆线 声音缆线 立体声迷你插孔对 RCAx2 (红/白) 组件视频( Component Video)缆 线 DVI-I 对 HDTV 录放机 DVD 放影机 ：连接输入 / 输出装置 图图图图 3：连接输入 输出装置 ：连接输入 ：连接输入 输出装置 输出装置 HDTV/色差视频 6 ViewSonic PJ355
