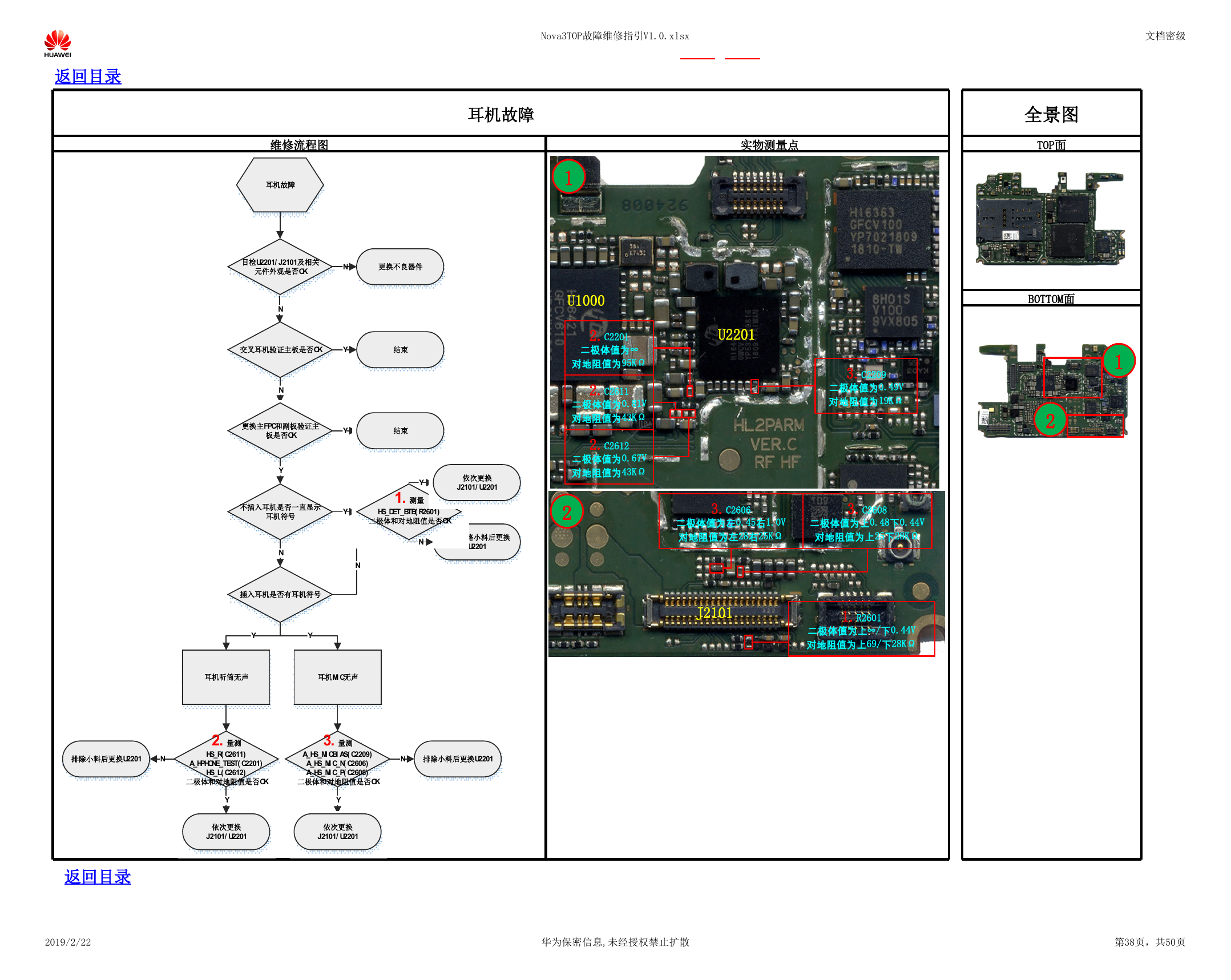

返回目录 维修流程图 实物测量点 耳机故障 全景图 TOP面 Nova3TOP故障维修指引V1.0.xlsx 文档密级 1 U1000 2.C2201 二极体值为∞ 对地阻值为95KΩ 2.C2611 二极体值为0.81V 对地阻值为43KΩ 2.C2612 二极体值为0.67V 对地阻值为43KΩ 2 U2201 3.C2209 二极体值为0.49V 对地阻值为19KΩ BOTTOM面 2 1 3.C2606 二极体值为左0.45右1.0V 对地阻值为左28右25KΩ 3.C2608 二极体值为上0.48下0.44V 对地阻值为上25下28KΩ J2101 1.R2601 二极体值为上∞/下0.44V 对地阻值为上69/下28KΩ 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第38页，共50页 耳机故障目检U2201/J2101及相关元件外观是否OK更换不良器件N不插入耳机是否一直显示耳机符号排查线路小料后更换U2201Y插入耳机是否有耳机符号NN耳机听筒无声耳机MIC无声2.量测HS_R(C2611)A_HPHONE_TEST(C2201)HS_L(C2612)二极体和对地阻值是否OKYY排除小料后更换U2201依次更换J2101/U2201NY3.量测A_HS_MICBIAS(C2209)A_HS_MIC_N(C2606)A_HS_MIC_P(C2608)二极体和对地阻值是否OK排除小料后更换U2201NY交叉耳机验证主板是否OK结束Y依次更换J2101/U22011.测量HS_DET_BTB(R2601)二极体和对地阻值是否OKNY依次更换J2101/U2201NN更换主FPC和副板验证主板是否OKY结束Y
