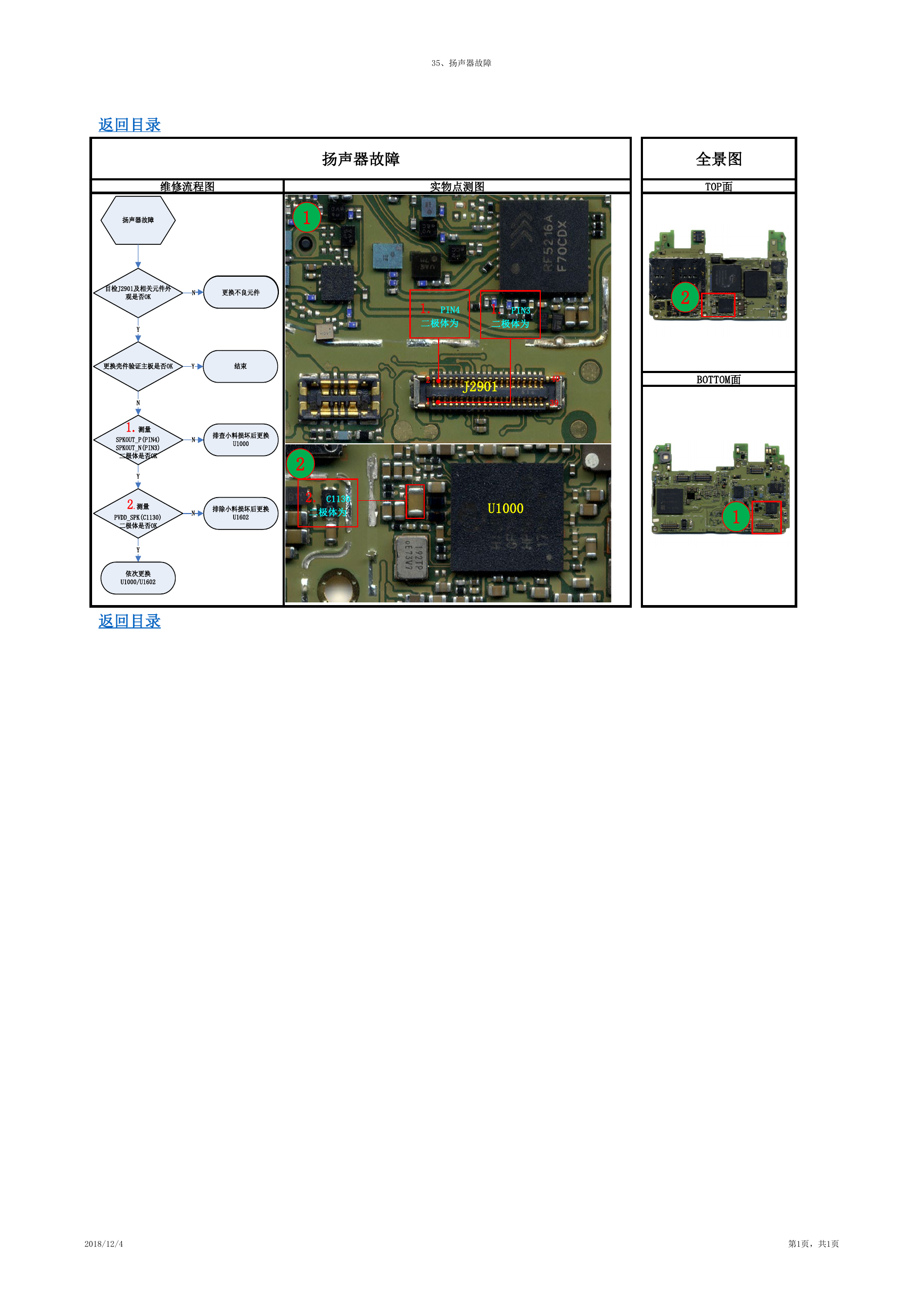

35、扬声器故障 返回目录 扬声器故障 维修流程图 实物点测图 扬声器故障 1 目检J2901及相关元件外 观是否OK N 更换不良元件 更换不良元件 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N N 排查小料损坏后更换 U1000 排除小料损坏后更换 U1602 2 2. C1130 二极体为 N 1.测量 SPKOUT_P(PIN4) SPKOUT_N(PIN3) 二极体是否OK Y 2.测量 PVDD_SPK(C1130) 二极体是否OK Y 依次更换 U1000/U1602 返回目录 全景图 TOP面 2 BOTTOM面 1. PIN4 二极体为 1. PIN3 二极体为 2 1 J2901 40 39 U1000 1 2018/12/4 第1页，共1页
