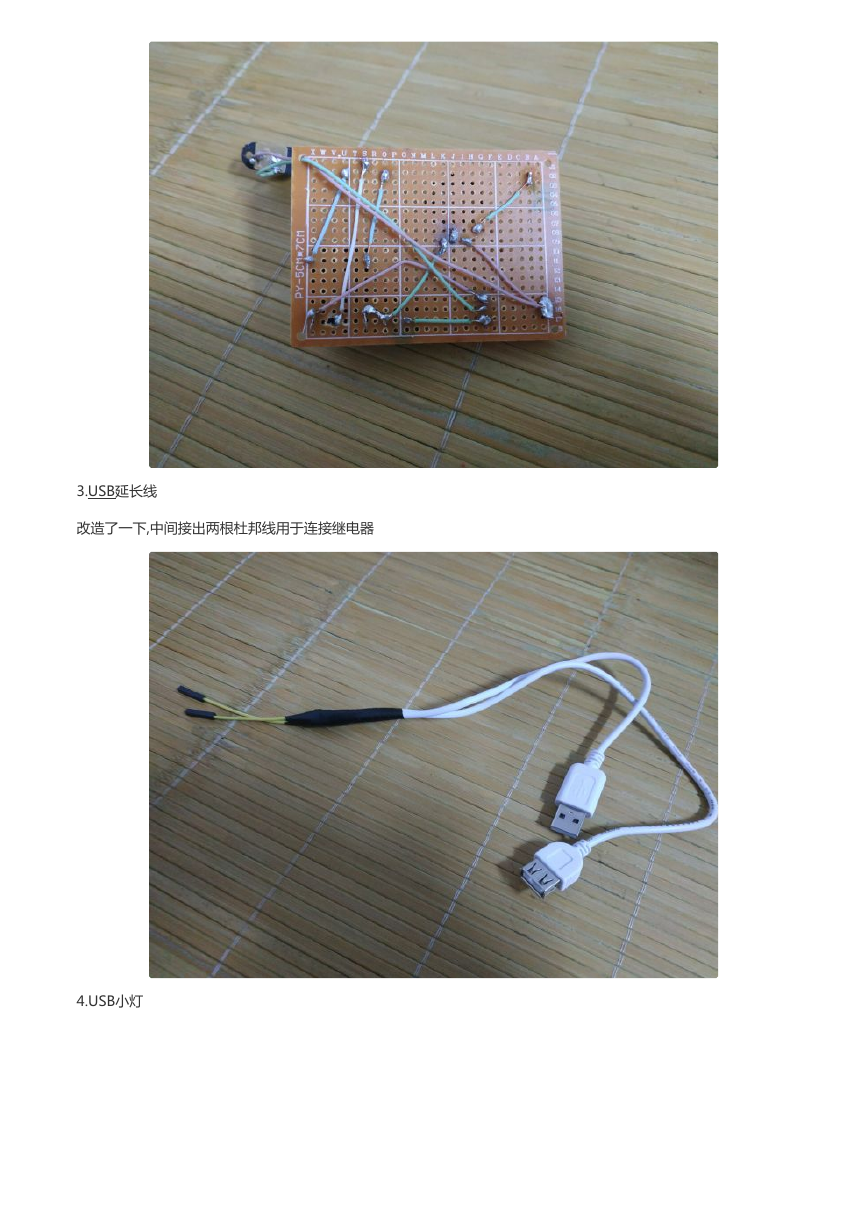

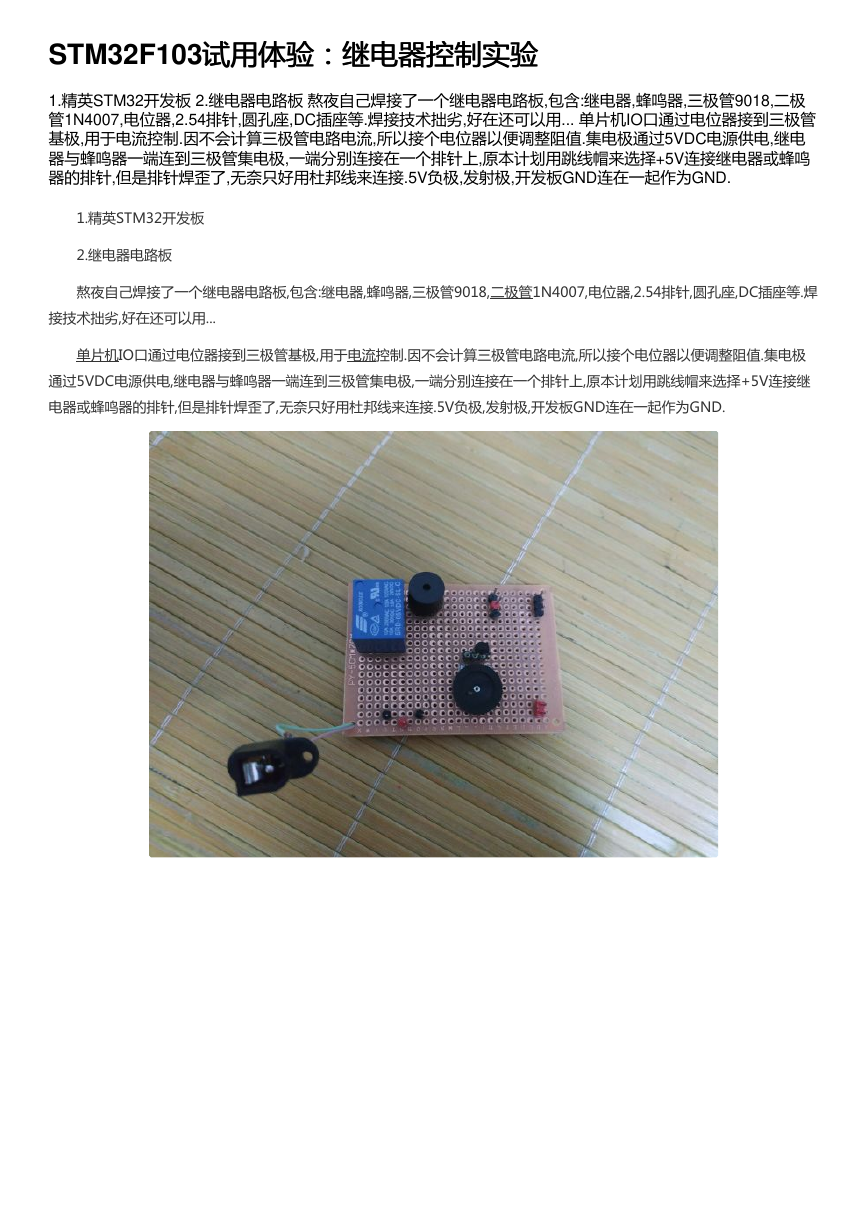

STM32F103试用体验：继电器控制实验 试用体验：继电器控制实验 1.精英STM32开发板 2.继电器电路板 熬夜自己焊接了一个继电器电路板,包含:继电器,蜂鸣器,三极管9018,二极 管1N4007,电位器,2.54排针,圆孔座,DC插座等.焊接技术拙劣,好在还可以用... 单片机IO口通过电位器接到三极管 基极,用于电流控制.因不会计算三极管电路电流,所以接个电位器以便调整阻值.集电极通过5VDC电源供电,继电 器与蜂鸣器一端连到三极管集电极,一端分别连接在一个排针上,原本计划用跳线帽来选择+5V连接继电器或蜂鸣 器的排针,但是排针焊歪了,无奈只好用杜邦线来连接.5V负极,发射极,开发板GND连在一起作为GND. 1.精英STM32开发板 2.继电器电路板 熬夜自己焊接了一个继电器电路板,包含:继电器,蜂鸣器,三极管9018,二极管1N4007,电位器,2.54排针,圆孔座,DC插座等.焊 接技术拙劣,好在还可以用... 单片机IO口通过电位器接到三极管基极,用于电流控制.因不会计算三极管电路电流,所以接个电位器以便调整阻值.集电极 通过5VDC电源供电,继电器与蜂鸣器一端连到三极管集电极,一端分别连接在一个排针上,原本计划用跳线帽来选择+5V连接继 电器或蜂鸣器的排针,但是排针焊歪了,无奈只好用杜邦线来连接.5V负极,发射极,开发板GND连在一起作为GND. 

3.USB延长线 改造了一下,中间接出两根杜邦线用于连接继电器 4.USB小灯 

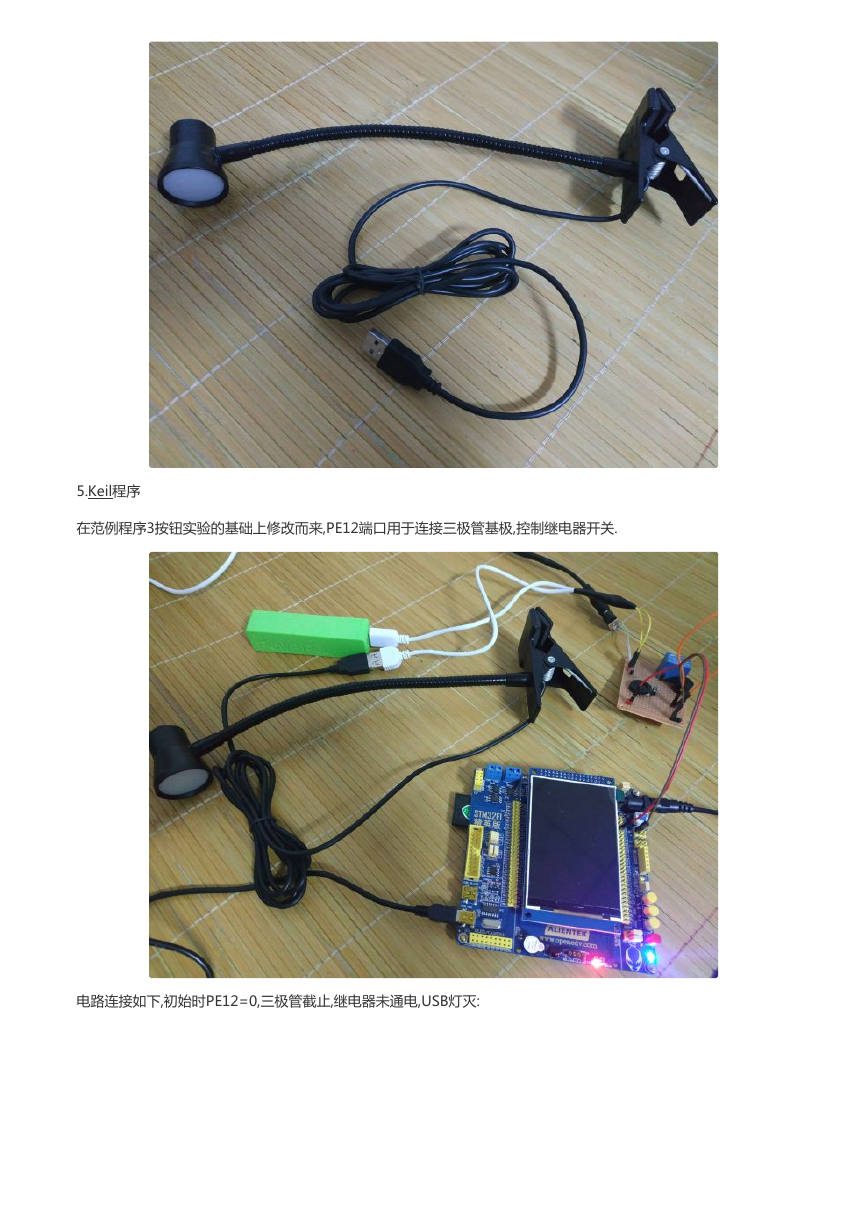

5.Keil程序 在范例程序3按钮实验的基础上修改而来,PE12端口用于连接三极管基极,控制继电器开关. 电路连接如下,初始时PE12=0,三极管截止,继电器未通电,USB灯灭: 

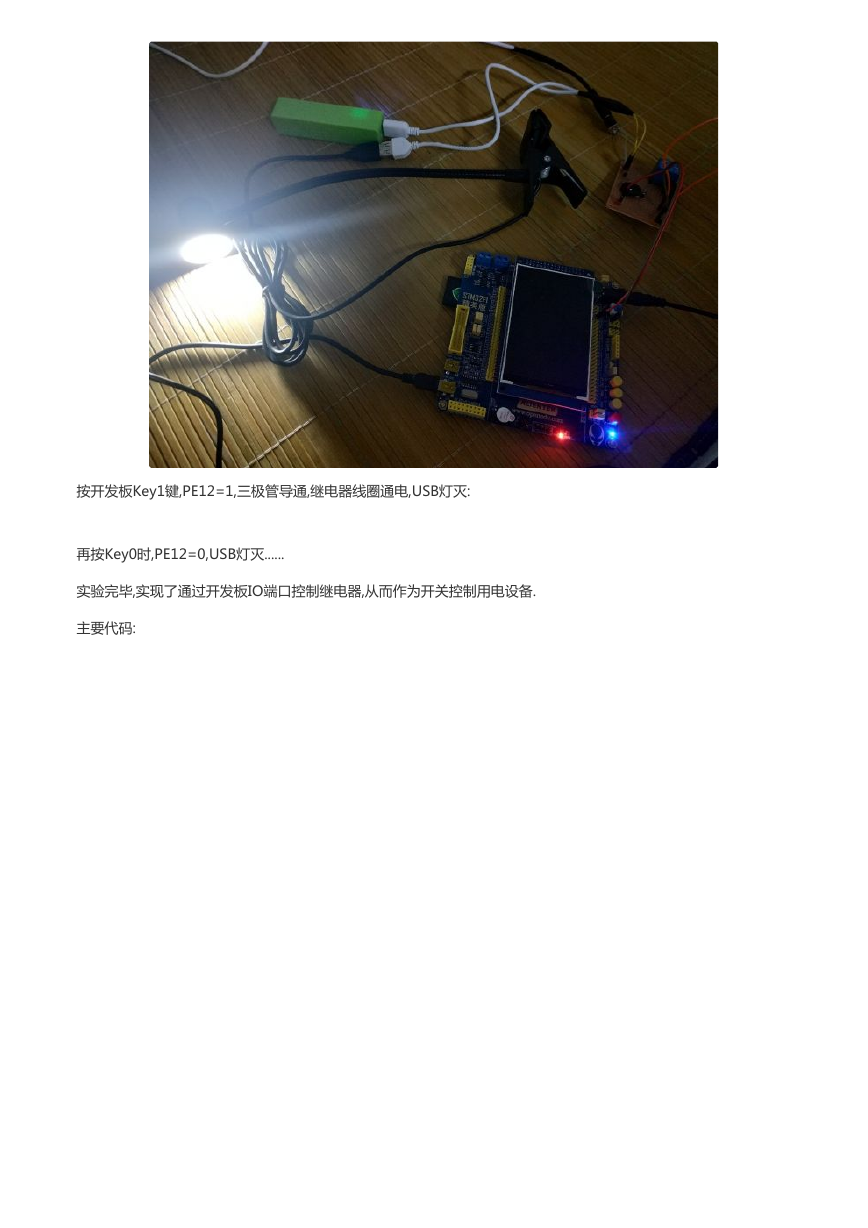

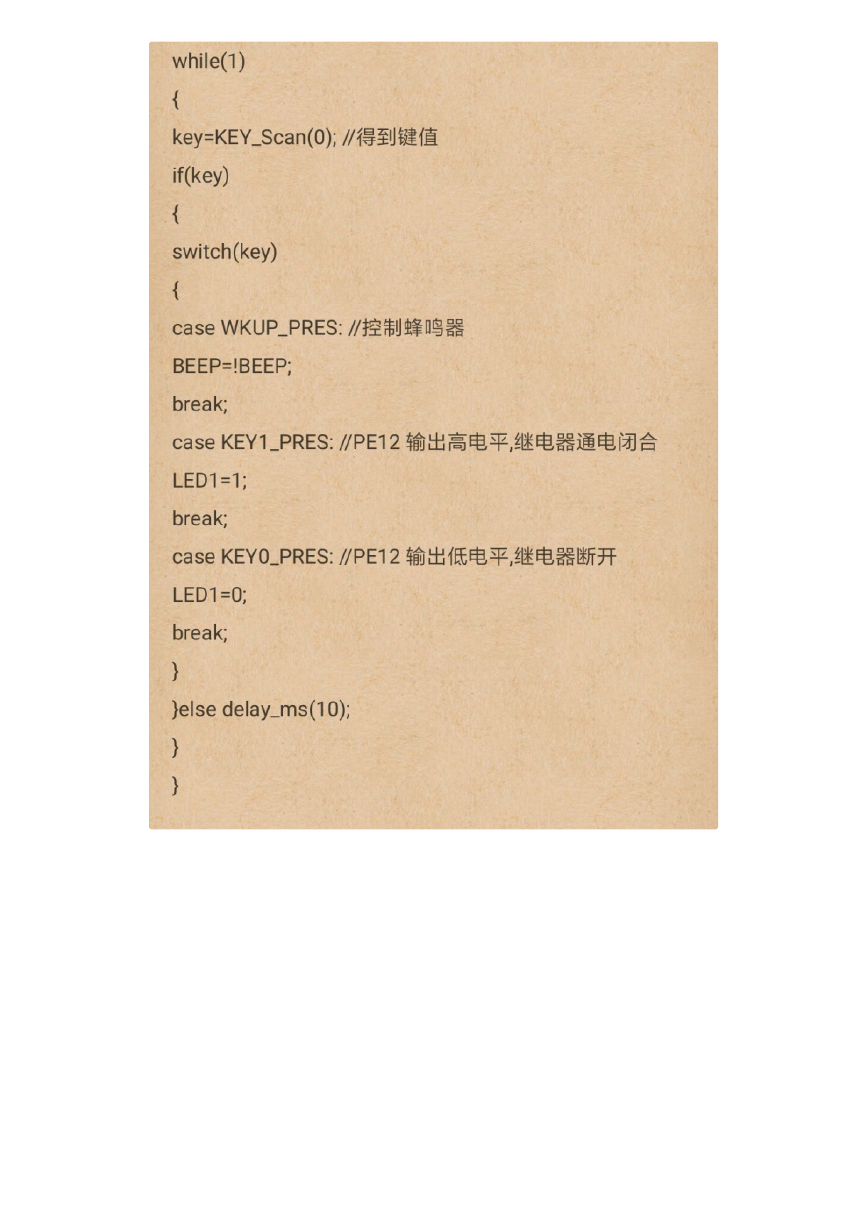

按开发板Key1键,PE12=1,三极管导通,继电器线圈通电,USB灯灭: 再按Key0时,PE12=0,USB灯灭...... 实验完毕,实现了通过开发板IO端口控制继电器,从而作为开关控制用电设备. 主要代码:
