华为Mate9 原厂图 维修流程图 闪光灯故障.pdf

发布时间：2022-03-23 发布人：admin 分类：说明书 资料大小：0.26M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

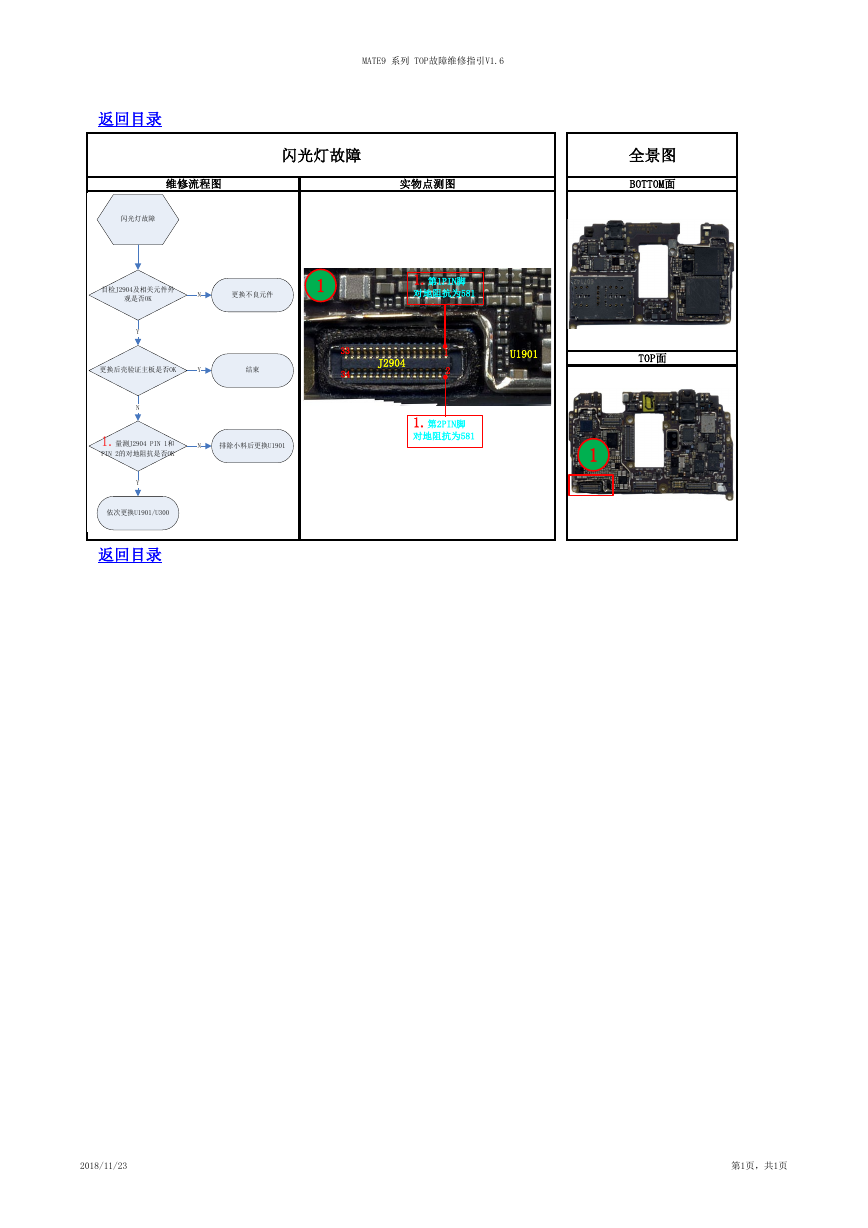

    MATE9 系列 TOP故障维修指引V1.6 返回目录 闪光灯故障 闪光灯故障 维修流程图 实物点测图 全景图 BOTTOM面 目检J2904及相关元件外 观是否OK N 更换不良元件 1 1.第1PIN脚 对地阻抗为581 Y 更换后壳验证主板是否OK Y 结束 33 34 J2904 1 2 U1901 TOP面 N 排除小料后更换U1901 1.第2PIN脚 对地阻抗为581 1 N 1.量测J2904 PIN 1和 PIN 2的对地阻抗是否OK Y 依次更换U1901/U300 返回目录 2018/11/23 第1页，共1页
