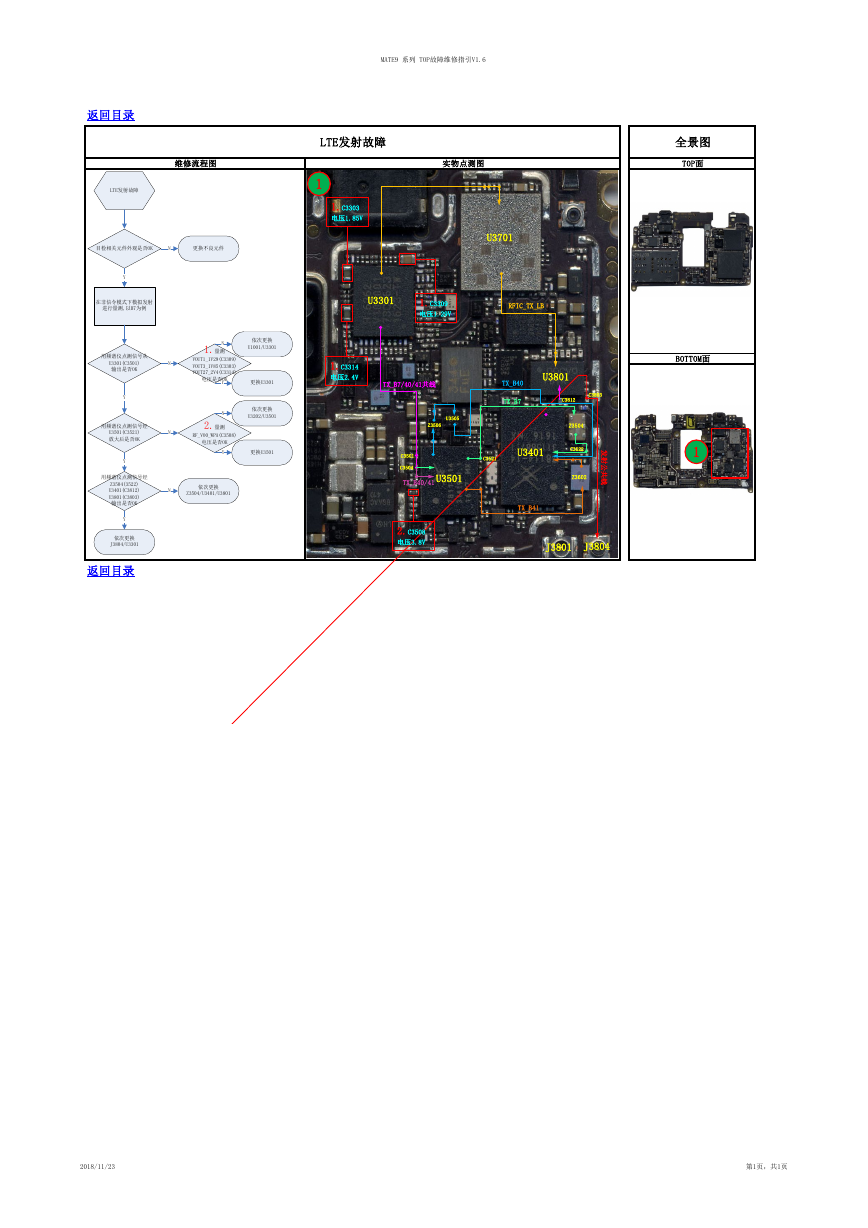

MATE9 系列 TOP故障维修指引V1.6 返回目录 LTE发射故障 维修流程图 实物点测图 LTE发射故障 全景图 TOP面 1 1.C3303 电压1.85V 目检相关元件外观是否OK N 更换不良元件 U3701 Y 在非信令模式下模拟发射 进行量测,以B7为例 用频谱仪点测信号从 U3301(C3501) 输出是否OK Y 用频谱仪点测信号经 U3501(C3521) 放大后是否OK Y 用频谱仪点测信号经 Z3504(3522) U3401(C3812) U3801(C3803) 输出是否OK Y 依次更换 J3804/U3301 返回目录 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3501 N 1.量测 VOUT1_1V29(C3309) VOUT3_1V85(C3303) VOUT27_2V4(C3314) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3508) 电压是否OK Y 更换U3501 依次更换 Z3504/U3401/U3801 N N N U3301 1.C3309 电压1.29V RFIC_TX_LB 1.C3314 电压2.4V TX_B7/40/41共线 U3505 Z3506 C3501 C3504 TX_B40/41 U3501 2.C3508 电压3.8V TX_B40 TX_B7 U3801 C3803 C3812 Z3504 C3522 Z3602 发 射 公 共 线 U3401 C3521 TX_B41 J3801 J3804 BOTTOM面 1 2018/11/23 第1页，共1页
