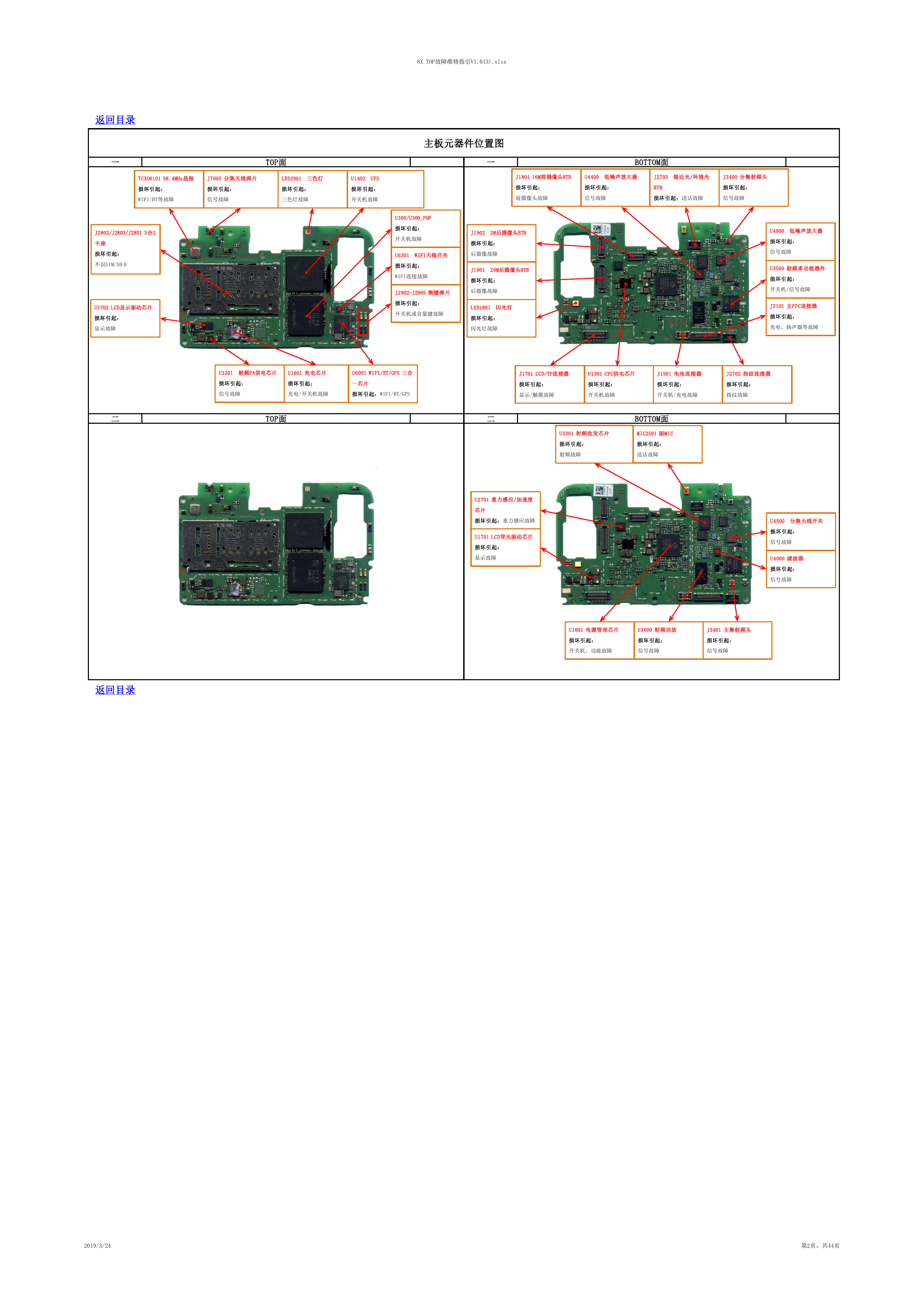

返回目录 8X TOP故障维修指引V1.0(3).xlsx 主板元器件位置图 一 TOP面 一 BOTTOM面 TCXO6101 38.4MHz晶振 J7005 分集天线弹片 LED2901 三色灯 损坏引起： WIFI/BT等故障 损坏引起： 信号故障 损坏引起： 三色灯故障 U1402 UFS 损坏引起： 开关机故障 J1801 16M前摄像头BTB U4400 低噪声放大器 J2703 接近光/环境光 J3400 分集射频头 损坏引起： 前摄像头故障 损坏引起： 信号故障 BTB 损坏引起： 损坏引起：送话故障 信号故障 J2802/J2803/J2801 3合2 卡座 损坏引起： 不识SIM/SD卡 U1702 LCD显示驱动芯片 损坏引起： 显示故障 U300/U300_POP 损坏引起： 开关机故障 U6301 WIFI天线开关 损坏引起： WIFI连接故障 J2902-J2905 侧键弹片 损坏引起： 开关机或音量键故障 J1902 2M后摄像头BTB 损坏引起： 后摄像故障 J1901 20M后摄像头BTB 损坏引起： 后摄像故障 LED1801 闪光灯 损坏引起： 闪光灯故障 U4900 低噪声放大器 损坏引起： 信号故障 U3500 射频多功能器件 损坏引起： 开关机/信号故障 J2101 主FPC连接器 损坏引起： 充电、扬声器等故障 U3201 射频PA供电芯片 U1601 充电芯片 U6001 WIFI/BT/GPS 三合 损坏引起： 信号故障 损坏引起： 一芯片 充电/开关机故障 损坏引起：WIFI/BT/GPS J1701 LCD/TP连接器 U1301 CPU供电芯片 J1501 电池连接器 J2702 指纹连接器 损坏引起： 显示/触摸故障 损坏引起： 开关机故障 损坏引起： 损坏引起： 开关机/充电故障 指纹故障 二 TOP面 二 BOTTOM面 U3301 射频收发芯片 MIC2501 副MIC 损坏引起： 射频故障 损坏引起： 送话故障 U2701 重力感应/加速度 芯片 损坏引起：重力感应故障 U1701 LCD背光驱动芯片 损坏引起： 显示故障 U4500 分集天线开关 损坏引起： 信号故障 U4000 滤波器 损坏引起： 信号故障 U1001 电源管理芯片 U3600 射频功放 J3401 主集射频头 损坏引起： 损坏引起： 开关机、功能故障 信号故障 损坏引起： 信号故障 返回目录 2019/3/24 第2页，共44页
