雅马哈V773说明书.pdf

发布时间：2022-06-06 发布人：admin 分类：说明书资料大小：15.43M 资料格式：pdf 举报版权申诉


第1页 / 共138页


第2页 / 共138页


第3页 / 共138页


第4页 / 共138页


第5页 / 共138页


第6页 / 共138页


第7页 / 共138页


第8页 / 共138页

配件

功能

本机功能介绍

部件名称和功能

前面板 (RX-V773)

前面板 (RX-V673)

前面板显示屏（指示器）

后面板 (RX-V773)

后面板 (RX-V673)

遥控器

准备工作

一般设置过程

放置音箱

连接音箱

连接支持双重放大连接的前置音箱

连接电视

连接播放装置

连接视频装置（如 BD/DVD 播放机）

连接音频装置（如 CD 播放机）

连接到前面板上的插孔

连接 FM/AM 天线

连接至网络

连接其他装置

连接外部功率放大器

连接录制装置

连接支持SCENE链接播放的装置（远程连接）

连接与触发器功能兼容的装置

连接电源线

选择屏幕菜单语言

自动优化音箱设置 (YPAO)

在一个收听位置测量（单次测量）

在多个收听位置测量（多次测量）（仅限于 RX-V773）

检查测量结果

重新加载以前的 YPAO 调节

错误信息

警告信息

播放

基本播放过程

选择 HDMI 输出插孔（仅限于 RX-V773）

一键式选择输入源和喜爱的设置 (SCENE)

配置场景分配

选择声音模式

欣赏声场效果 (CINEMA DSP)

欣赏未处理的播放

欣赏纯正高保真声音 (Pure Direct)

欣赏声音已增强的压缩音乐 (Compressed Music Enhancer)

用耳机欣赏环绕声 (SILENT CINEMA)

收听 FM/AM 广播

设置频率步长

选择接收频率

注册喜爱的无线电电台（预设电台）

Radio Data System 调谐

在电视上操作广播

播放 iPod 音乐

连接 iPod

播放 iPod 内容

播放存储在 USB 存储装置上的音乐

连接 USB 存储装置

播放 USB 存储装置内容

播放存储在媒体服务器 (PC/NAS) 上的音乐

媒体共享设置

播放 PC 音乐内容

收听 Internet 电台

通过网络 (AirPlay) 播放 iTunes/iPod 音乐

播放 iTunes/iPod 音乐内容

在多个房间中播放音乐（多区）

准备 Zone2

控制 Zone2

查看当前状态

切换前面板显示屏上的信息

查看电视上的状态信息

配置各播放源的播放设置（选项菜单）

选项菜单项

配置

配置输入源（输入菜单）

输入菜单项

配置 SCENE 功能（场景菜单）

场景菜单项

配置声音程序/环绕声解码器（声场程序菜单）

声音程序菜单项

配置各种功能（设定菜单）

设定菜单项

扬声器（手动设定）

音频

视频

HDMI

网络

多区域

功能

ECO

语言

查看与本机有关的信息（信息菜单）

信息类型

配置系统设置（ADVANCED SETUP 菜单）

ADVANCED SETUP 菜单项

更改音箱阻抗设置 (SP IMP.)

选择遥控器 ID (REMOTE ID)

更改 FM/AM 调谐频率设置 (TU)

切换视频信号类型 (TV FORMAT)

移除对 HDMI 视频输出的限制 (MON.CHK)

恢复默认设置 (INIT)

更新固件 (UPDATE)

检查固件版本 (VERSION)

用遥控器控制外部装置

注册电视的遥控器代码

注册播放装置的遥控器代码

使用其他遥控器进行编程（学习）

清除从其他遥控器学习的功能

复位遥控器代码

更新本机固件

附录

常见问题解答

故障排除

电源和系统

音频

Video

FM/AM 广播

USB 和网络

遥控器

前面板显示屏的错误指示

理想的音箱布局

术语

音频信息

HDMI 和视频信息

Yamaha 技术

视频信号流

关于 HDMI 的信息

HDMI 控制

HDMI 信号兼容

商标

规格

索引

收音扩音机使用说明书中文在使用本机前，请阅读随附的小册子“安全手册”。

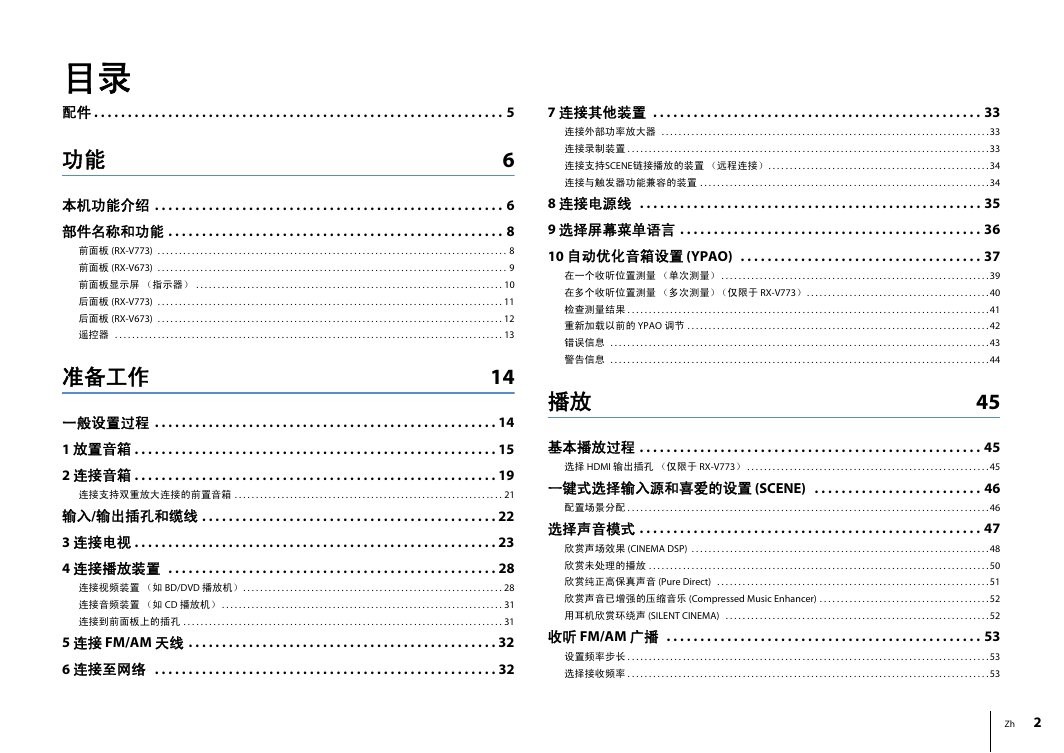

目录配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 功能 6 本机功能介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 部件名称和功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 前面板 (RX-V773) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 前面板 (RX-V673) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 前面板显示屏（指示器） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 后面板 (RX-V773) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 后面板 (RX-V673) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 准备工作 14 一般设置过程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 1 放置音箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 2 连接音箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 连接支持双重放大连接的前置音箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 输入/输出插孔和缆线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 3 连接电视 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 4 连接播放装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 连接视频装置（如 BD/DVD 播放机） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 连接音频装置（如 CD 播放机） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 连接到前面板上的插孔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 5 连接 FM/AM 天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 6 连接至网络 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 7 连接其他装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 连接外部功率放大器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 连接录制装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 连接支持SCENE链接播放的装置（远程连接） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 连接与触发器功能兼容的装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 8 连接电源线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 9 选择屏幕菜单语言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 10 自动优化音箱设置 (YPAO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 在一个收听位置测量（单次测量） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 在多个收听位置测量（多次测量）（仅限于 RX-V773） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 检查测量结果 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 重新加载以前的 YPAO 调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 错误信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 警告信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 播放 45 基本播放过程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 选择 HDMI 输出插孔（仅限于 RX-V773） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 一键式选择输入源和喜爱的设置 (SCENE) . . . . . . . . . . . . . . . . . . . . . . . . . 46 配置场景分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 选择声音模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 欣赏声场效果 (CINEMA DSP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 欣赏未处理的播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 欣赏纯正高保真声音 (Pure Direct) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 欣赏声音已增强的压缩音乐 (Compressed Music Enhancer) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 用耳机欣赏环绕声 (SILENT CINEMA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 收听 FM/AM 广播 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 设置频率步长 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 选择接收频率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 Zh 2

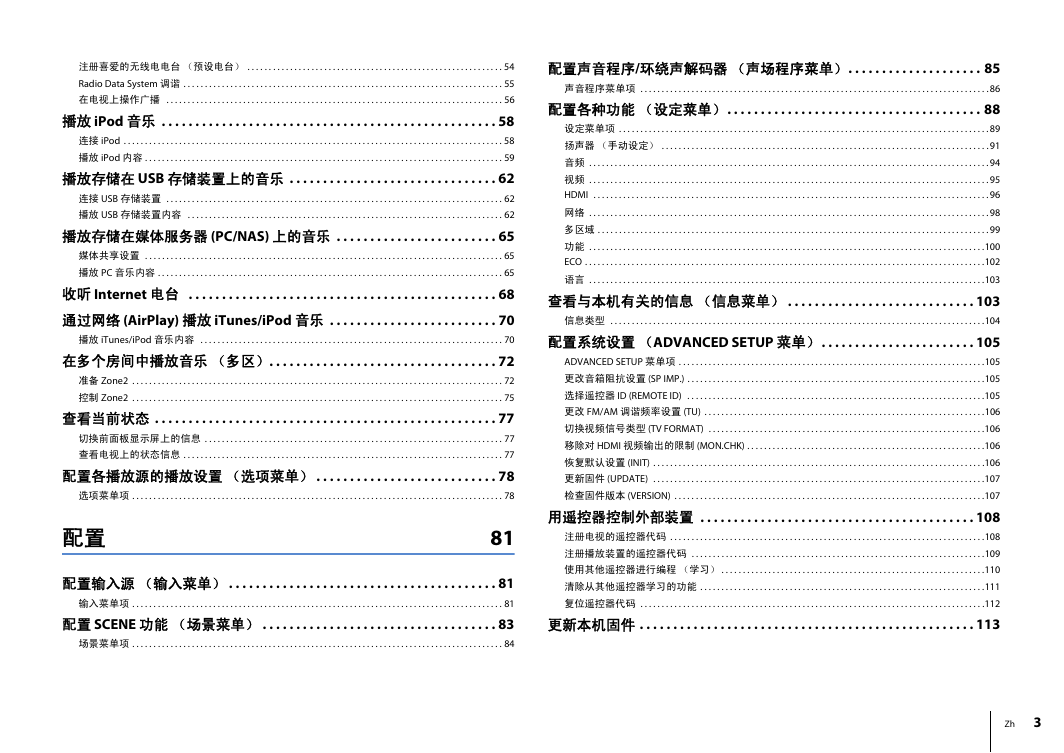

注册喜爱的无线电电台（预设电台） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 Radio Data System 调谐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 在电视上操作广播 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 播放 iPod 音乐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 连接 iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 播放 iPod 内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 播放存储在 USB 存储装置上的音乐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 连接 USB 存储装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 播放 USB 存储装置内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 播放存储在媒体服务器 (PC/NAS) 上的音乐 . . . . . . . . . . . . . . . . . . . . . . . . 65 媒体共享设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 播放 PC 音乐内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 收听 Internet 电台 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 通过网络 (AirPlay) 播放 iTunes/iPod 音乐 . . . . . . . . . . . . . . . . . . . . . . . . . 70 播放 iTunes/iPod 音乐内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 在多个房间中播放音乐（多区） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 准备 Zone2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 控制 Zone2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 查看当前状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77 切换前面板显示屏上的信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77 查看电视上的状态信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77 配置各播放源的播放设置（选项菜单） . . . . . . . . . . . . . . . . . . . . . . . . . . . 78 选项菜单项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78 配置 81 配置输入源（输入菜单） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 输入菜单项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 配置 SCENE 功能（场景菜单） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83 场景菜单项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 配置声音程序/环绕声解码器（声场程序菜单） . . . . . . . . . . . . . . . . . . . . 85 声音程序菜单项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 配置各种功能（设定菜单） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88 设定菜单项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 扬声器（手动设定） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 音频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 视频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 网络 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 多区域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99 功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 ECO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102 语言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103 查看与本机有关的信息（信息菜单） . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103 信息类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104 配置系统设置（ADVANCED SETUP 菜单） . . . . . . . . . . . . . . . . . . . . . . . 105 ADVANCED SETUP 菜单项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105 更改音箱阻抗设置 (SP IMP.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105 选择遥控器 ID (REMOTE ID) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105 更改 FM/AM 调谐频率设置 (TU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106 切换视频信号类型 (TV FORMAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106 移除对 HDMI 视频输出的限制 (MON.CHK) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106 恢复默认设置 (INIT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106 更新固件 (UPDATE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107 检查固件版本 (VERSION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107 用遥控器控制外部装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 注册电视的遥控器代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108 注册播放装置的遥控器代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109 使用其他遥控器进行编程（学习） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110 清除从其他遥控器学习的功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111 复位遥控器代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112 更新本机固件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113 Zh 3

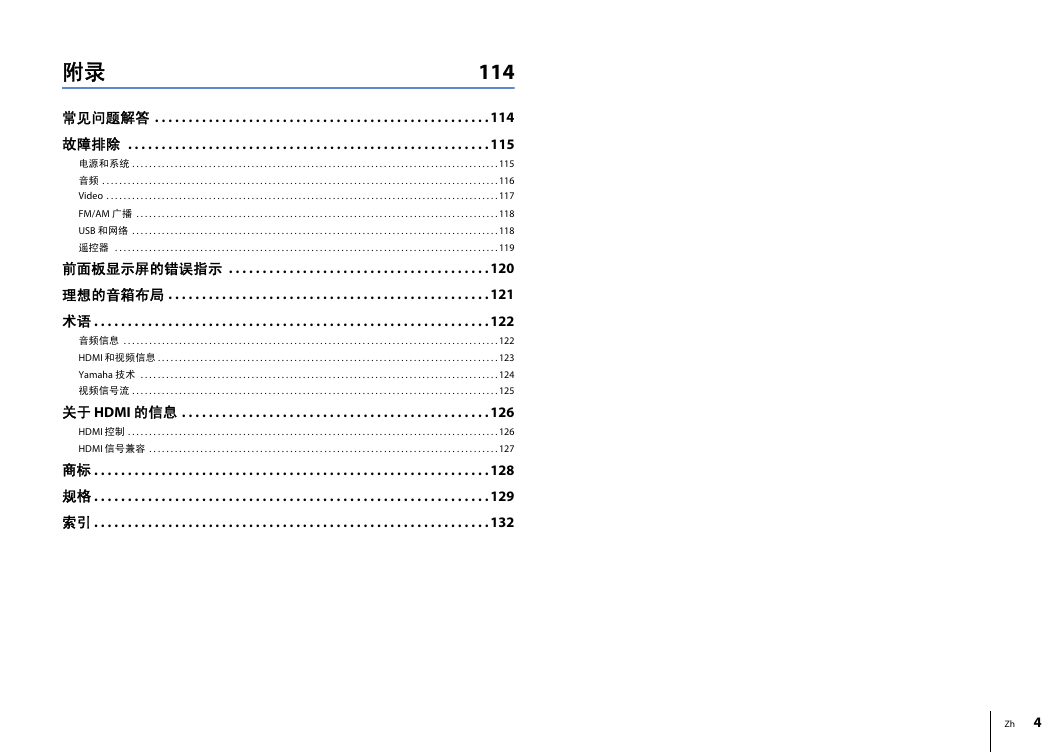

附录 114 常见问题解答 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115 电源和系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 音频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116 Video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 FM/AM 广播 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 USB 和网络 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119 前面板显示屏的错误指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 理想的音箱布局 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121 术语 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122 音频信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122 HDMI 和视频信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 Yamaha 技术 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124 视频信号流 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 关于 HDMI 的信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 HDMI 控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 HDMI 信号兼容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127 商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129 索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132 Zh 4

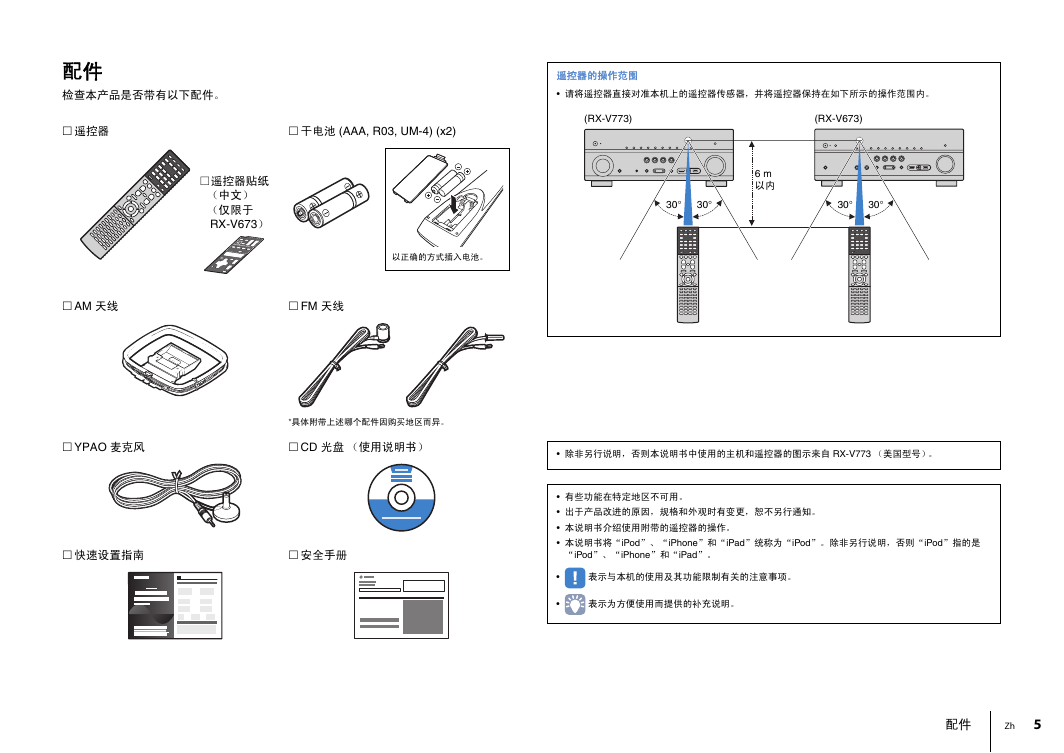

配件检查本产品是否带有以下配件。遥控器干电池 (AAA, R03, UM-4) (x2) 遥控器的操作范围 • 请将遥控器直接对准本机上的遥控器传感器，并将遥控器保持在如下所示的操作范围内。 (RX-V773) (RX-V673) □遥控器贴纸（中文）（仅限于 RX-V673）以正确的方式插入电池。 6 m 以内 30° 30° 30° 30° AM 天线 FM 天线 YPAO 麦克风 CD 光盘（使用说明书） *具体附带上述哪个配件因购买地区而异。除非另行说明，否则本说明书中使用的主机和遥控器的图示来自 RX-V773 （美国型号）。有些功能在特定地区不可用。出于产品改进的原因，规格和外观时有变更，恕不另行通知。本说明书介绍使用附带的遥控器的操作。本说明书将“iPod”、“iPhone”和“iPad”统称为“iPod”。除非另行说明，否则“iPod”指的是快速设置指南安全手册 “iPod”、“iPhone”和“iPad”。表示与本机的使用及其功能限制有关的注意事项。表示为方便使用而提供的补充说明。配件 Zh 5

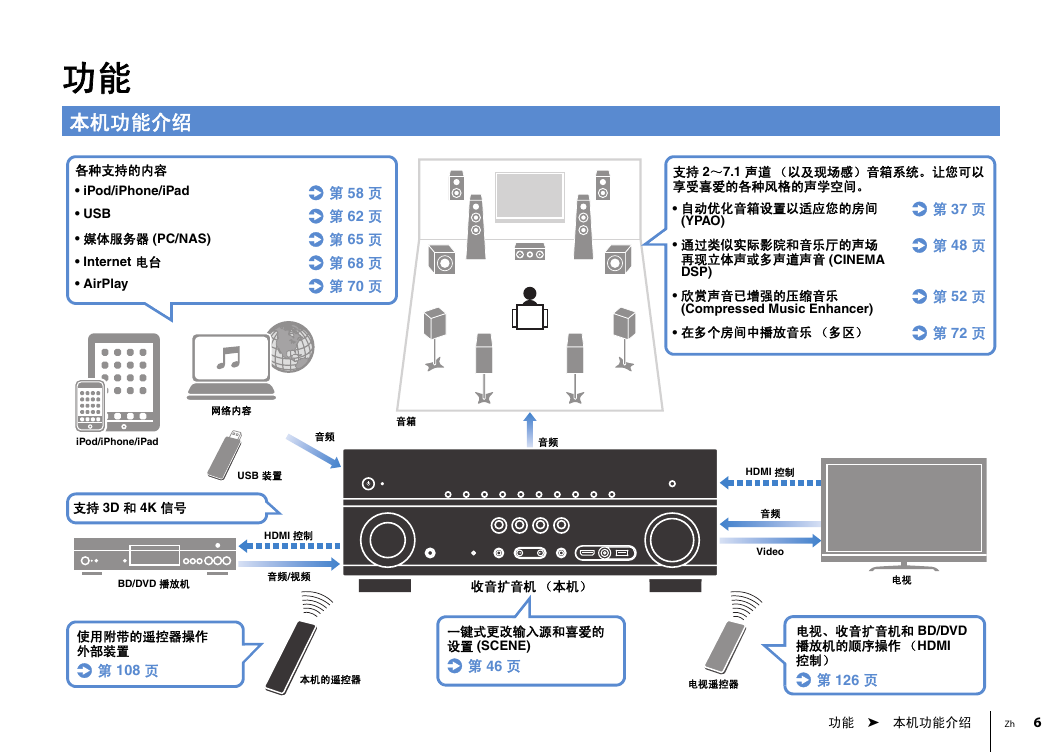

功能本机功能介绍各种支持的内容 iPod/iPhone/iPad USB 媒体服务器 (PC/NAS) Internet 电台 AirPlay . 第 58 页 . 第 62 页 . 第 65 页 . 第 68 页 . 第 70 页支持 2～7.1 声道（以及现场感）音箱系统。让您可以享受喜爱的各种风格的声学空间。 • 自动优化音箱设置以适应您的房间 . 第 37 页 (YPAO) 通过类似实际影院和音乐厅的声场再现立体声或多声道声音 (CINEMA DSP) . 第 48 页欣赏声音已增强的压缩音乐 (Compressed Music Enhancer) . 第 52 页在多个房间中播放音乐（多区） . 第 72 页 iPod/iPhone/iPad 网络内容音箱音频音频支持 3D 和 4K 信号 BD/DVD 播放机使用附带的遥控器操作外部装置 . 第 108 页 USB 装置 HDMI 控制音频/视频收音扩音机（本机）一键式更改输入源和喜爱的设置 (SCENE) . 第 46 页本机的遥控器电视遥控器 HDMI 控制音频 Video 电视电视、收音扩音机和 BD/DVD 播放机的顺序操作（HDMI 控制） . 第 126 页功能 ➤ 本机功能介绍 Zh 6

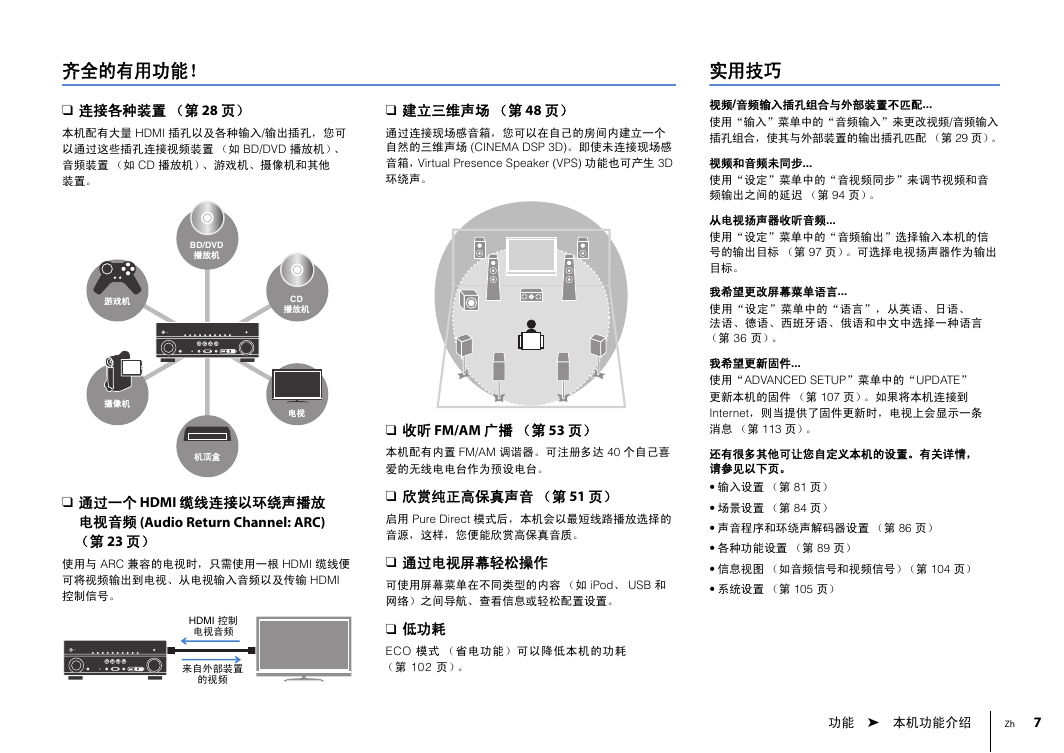

齐全的有用功能！ ❑ 连接各种装置（第 28 页）本机配有大量 HDMI 插孔以及各种输入/输出插孔，您可以通过这些插孔连接视频装置（如 BD/DVD 播放机）、音频装置（如 CD 播放机）、游戏机、摄像机和其他装置。 ❑ 建立三维声场（第 48 页）通过连接现场感音箱，您可以在自己的房间内建立一个自然的三维声场 (CINEMA DSP 3D)。即使未连接现场感音箱，Virtual Presence Speaker (VPS) 功能也可产生 3D 环绕声。游戏机摄像机 BD/DVD 播放机机顶盒 CD 播放机电视 ❑ 通过一个 HDMI 缆线连接以环绕声播放电视音频 (Audio Return Channel: ARC) （第 23 页）使用与 ARC 兼容的电视时，只需使用一根 HDMI 缆线便可将视频输出到电视、从电视输入音频以及传输 HDMI 控制信号。 HDMI 控制电视音频来自外部装置的视频 ❑ 收听 FM/AM 广播（第 53 页）本机配有内置 FM/AM 调谐器。可注册多达 40 个自己喜爱的无线电电台作为预设电台。 ❑ 欣赏纯正高保真声音（第 51 页）启用 Pure Direct 模式后，本机会以最短线路播放选择的音源，这样，您便能欣赏高保真音质。 ❑ 通过电视屏幕轻松操作可使用屏幕菜单在不同类型的内容（如 iPod、 USB 和网络）之间导航、查看信息或轻松配置设置。 ❑ 低功耗 ECO 模式（省电功能）可以降低本机的功耗（第 102 页）。实用技巧视频/音频输入插孔组合与外部装置不匹配... 使用“输入”菜单中的“音频输入”来更改视频/音频输入插孔组合，使其与外部装置的输出插孔匹配（第 29 页）。视频和音频未同步... 使用“设定”菜单中的“音视频同步”来调节视频和音频输出之间的延迟（第 94 页）。从电视扬声器收听音频... 使用“设定”菜单中的“音频输出”选择输入本机的信号的输出目标（第 97 页）。可选择电视扬声器作为输出目标。我希望更改屏幕菜单语言... 使用“设定”菜单中的“语言”，从英语、日语、法语、德语、西班牙语、俄语和中文中选择一种语言（第 36 页）。我希望更新固件... 使用“ADVANCED SETUP”菜单中的“UPDATE” 更新本机的固件（第 107 页）。如果将本机连接到 Internet，则当提供了固件更新时，电视上会显示一条消息（第 113 页）。还有很多其他可让您自定义本机的设置。有关详情，请参见以下页。 • 输入设置（第 81 页）场景设置（第 84 页）声音程序和环绕声解码器设置（第 86 页）各种功能设置（第 89 页）信息视图（如音频信号和视频信号）（第 104 页）系统设置（第 105 页）功能 ➤ 本机功能介绍 Zh 7

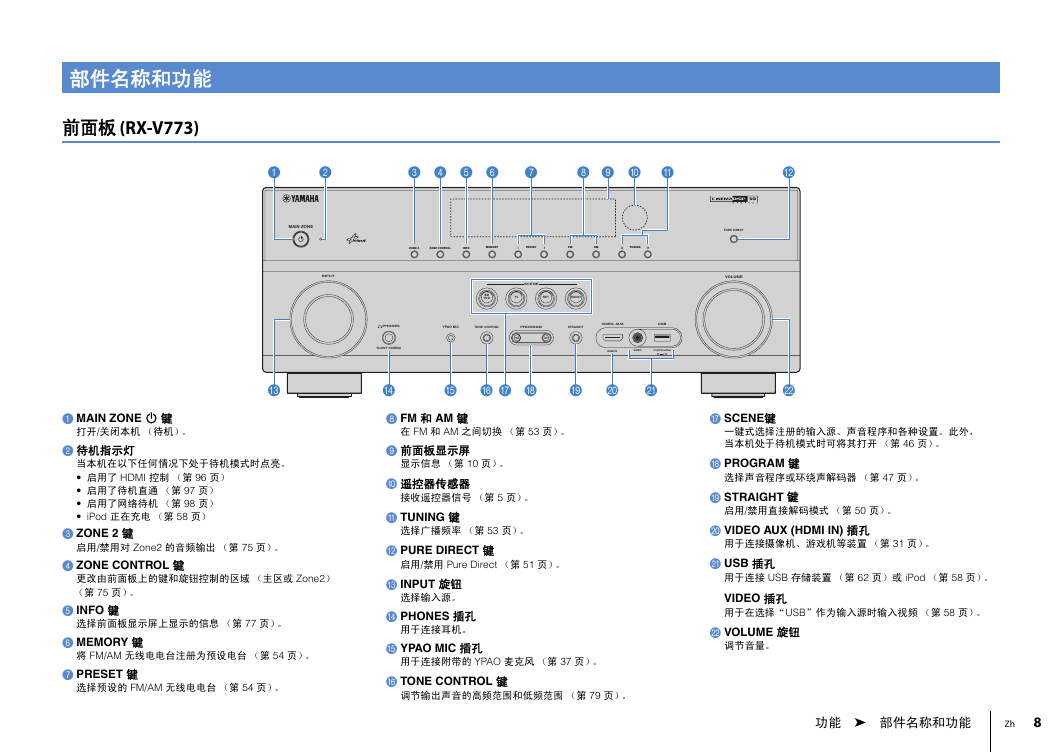

部件名称和功能前面板 (RX-V773) 1 2 3 4 5 6 7 8 :9 A B MAIN ZONE INPUT ZONE 2 ZONE CONTROL INFO MEMORY PRESET FM AM TUNING SCENE BD DVD TV NET RADIO PHONES YPAO MIC TONE CONTROL PROGRAM STRAIGHT VIDEO AUX USB SILENT CINEMA HDMI IN VIDEO iPod/iPhone/iPad 5V 2.1A PURE DIRECT VOLUME C D FE G H I J K L 1 MAIN ZONE z 键打开/关闭本机（待机）。 2 待机指示灯当本机在以下任何情况下处于待机模式时点亮。启用了 HDMI 控制（第 96 页）启用了待机直通（第 97 页）启用了网络待机（第 98 页） iPod 正在充电（第 58 页） 3 ZONE 2 键启用/禁用对 Zone2 的音频输出（第 75 页）。 4 ZONE CONTROL 键更改由前面板上的键和旋钮控制的区域（主区或 Zone2）（第 75 页）。 5 INFO 键选择前面板显示屏上显示的信息（第 77 页）。 6 MEMORY 键将 FM/AM 无线电电台注册为预设电台（第 54 页）。 7 PRESET 键选择预设的 FM/AM 无线电电台（第 54 页）。 8 FM 和 AM 键在 FM 和 AM 之间切换（第 53 页）。 9 前面板显示屏显示信息（第 10 页）。 0 遥控器传感器接收遥控器信号（第 5 页）。 A TUNING 键选择广播频率（第 53 页）。 B PURE DIRECT 键启用/禁用 Pure Direct （第 51 页）。 C INPUT 旋钮选择输入源。 D PHONES 插孔用于连接耳机。 E YPAO MIC 插孔用于连接附带的 YPAO 麦克风（第 37 页）。 F TONE CONTROL 键调节输出声音的高频范围和低频范围（第 79 页）。 G SCENE键一键式选择注册的输入源、声音程序和各种设置。此外，当本机处于待机模式时可将其打开（第 46 页）。 H PROGRAM 键选择声音程序或环绕声解码器（第 47 页）。 I STRAIGHT 键启用/禁用直接解码模式（第 50 页）。 J VIDEO AUX (HDMI IN) 插孔用于连接摄像机、游戏机等装置（第 31 页）。 K USB 插孔用于连接 USB 存储装置（第 62 页）或 iPod （第 58 页）。 VIDEO 插孔用于在选择“USB”作为输入源时输入视频（第 58 页）。 L VOLUME 旋钮调节音量。功能 ➤ 部件名称和功能 Zh 8
