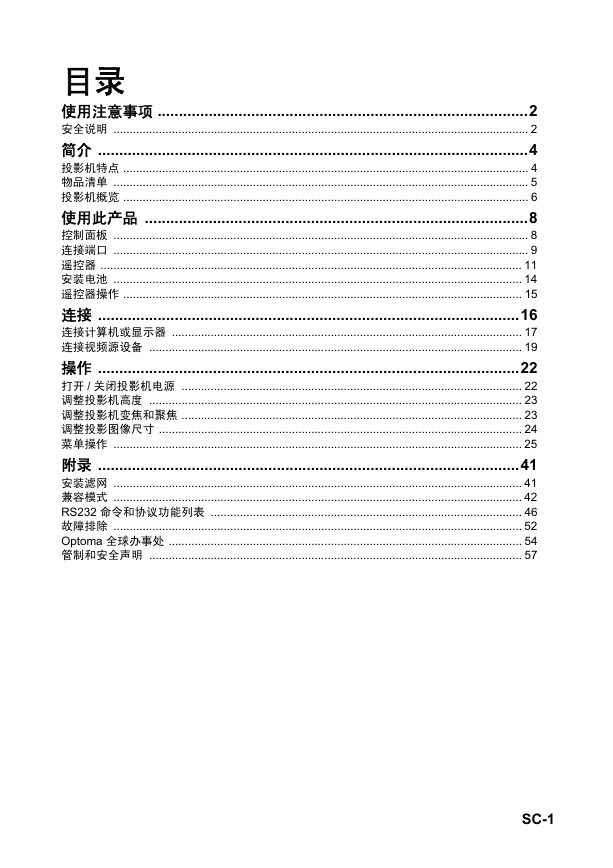

目录使用注意事项 .......................................................................................2 安全说明 ................................................................................................................................ 2 简介 .....................................................................................................4 投影机特点 ............................................................................................................................. 4 物品清单 ................................................................................................................................ 5 投影机概览 ............................................................................................................................. 6 使用此产品 ..........................................................................................8 控制面板 ................................................................................................................................ 8 连接端口 ................................................................................................................................ 9 遥控器 .................................................................................................................................. 11 安装电池 .............................................................................................................................. 14 遥控器操作 ........................................................................................................................... 15 连接 ...................................................................................................16 连接计算机或显示器 ............................................................................................................ 17 连接视频源设备 ................................................................................................................... 19 操作 ...................................................................................................22 打开 / 关闭投影机电源 ......................................................................................................... 22 调整投影机高度 ................................................................................................................... 23 调整投影机变焦和聚焦 ......................................................................................................... 23 调整投影图像尺寸 ................................................................................................................ 24 菜单操作 .............................................................................................................................. 25 附录 ...................................................................................................41 安装滤网 .............................................................................................................................. 41 兼容模式 .............................................................................................................................. 42 RS232 命令和协议功能列表 ................................................................................................ 46 故障排除 .............................................................................................................................. 52 Optoma 全球办事处 ............................................................................................................. 54 管制和安全声明 ................................................................................................................... 57 SC-1

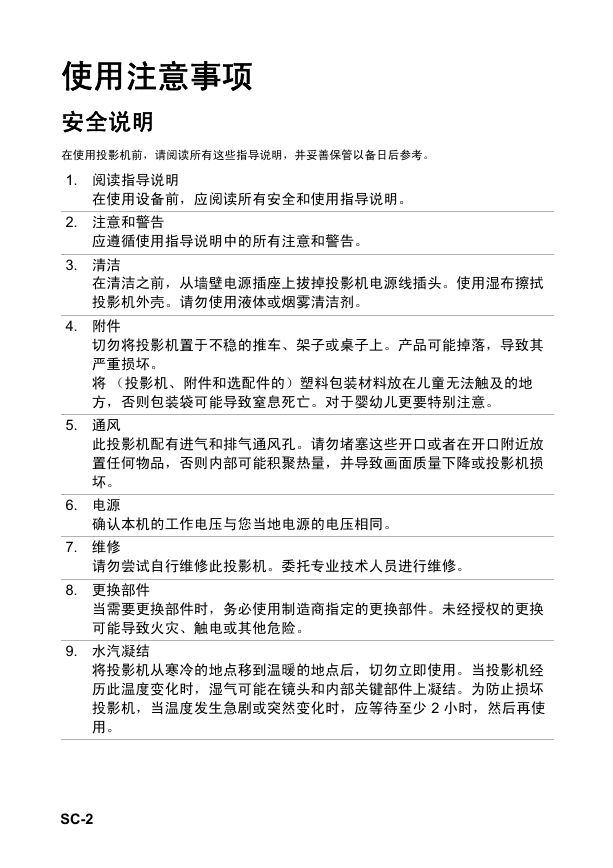

使用注意事项安全说明在使用投影机前，请阅读所有这些指导说明，并妥善保管以备日后参考。 1. 阅读指导说明在使用设备前，应阅读所有安全和使用指导说明。 2. 注意和警告应遵循使用指导说明中的所有注意和警告。 3. 清洁在清洁之前，从墙壁电源插座上拔掉投影机电源线插头。使用湿布擦拭投影机外壳。请勿使用液体或烟雾清洁剂。 4. 附件切勿将投影机置于不稳的推车、架子或桌子上。产品可能掉落，导致其严重损坏。将（投影机、附件和选配件的）塑料包装材料放在儿童无法触及的地方，否则包装袋可能导致窒息死亡。对于婴幼儿更要特别注意。 5. 通风此投影机配有进气和排气通风孔。请勿堵塞这些开口或者在开口附近放置任何物品，否则内部可能积聚热量，并导致画面质量下降或投影机损坏。 6. 电源确认本机的工作电压与您当地电源的电压相同。 7. 维修请勿尝试自行维修此投影机。委托专业技术人员进行维修。 8. 更换部件当需要更换部件时，务必使用制造商指定的更换部件。未经授权的更换可能导致火灾、触电或其他危险。 9. 水汽凝结将投影机从寒冷的地点移到温暖的地点后，切勿立即使用。当投影机经历此温度变化时，湿气可能在镜头和内部关键部件上凝结。为防止损坏投影机，当温度发生急剧或突然变化时，应等待至少 2 小时，然后再使用。 SC-2

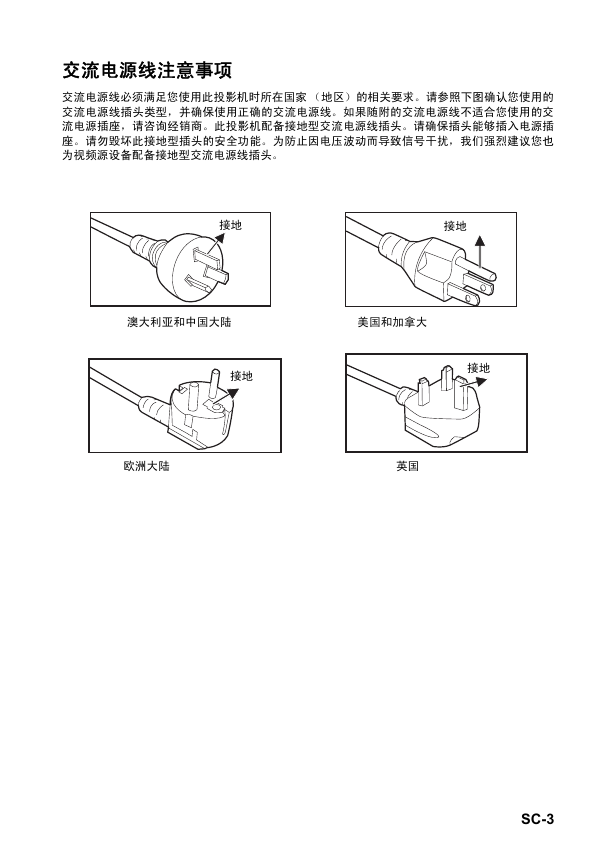

交流电源线注意事项交流电源线必须满足您使用此投影机时所在国家（地区）的相关要求。请参照下图确认您使用的交流电源线插头类型，并确保使用正确的交流电源线。如果随附的交流电源线不适合您使用的交流电源插座，请咨询经销商。此投影机配备接地型交流电源线插头。请确保插头能够插入电源插座。请勿毁坏此接地型插头的安全功能。为防止因电压波动而导致信号干扰，我们强烈建议您也为视频源设备配备接地型交流电源线插头。接地接地澳大利亚和中国大陆美国和加拿大接地接地欧洲大陆英国 SC-3

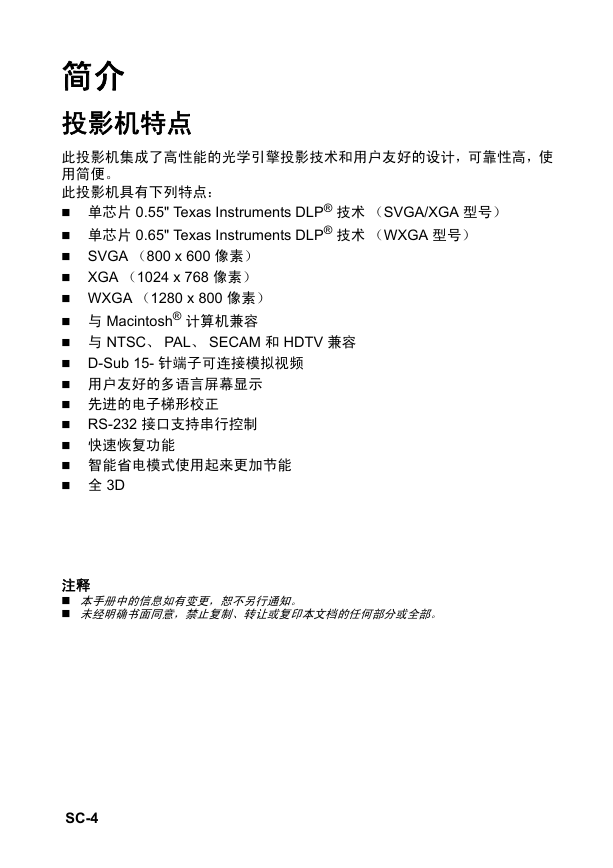

简介投影机特点此投影机集成了高性能的光学引擎投影技术和用户友好的设计，可靠性高，使用简便。此投影机具有下列特点：  单芯片 0.55" Texas Instruments DLP® 技术（SVGA/XGA 型号）  单芯片 0.65" Texas Instruments DLP® 技术（WXGA 型号）  SVGA （800 x 600 像素）  XGA （1024 x 768 像素）  WXGA （1280 x 800 像素）  与 Macintosh® 计算机兼容  与 NTSC、 PAL、 SECAM 和 HDTV 兼容  D-Sub 15- 针端子可连接模拟视频  用户友好的多语言屏幕显示  先进的电子梯形校正  RS-232 接口支持串行控制  快速恢复功能  智能省电模式使用起来更加节能  全 3D 注释  本手册中的信息如有变更，恕不另行通知。  未经明确书面同意，禁止复制、转让或复印本文档的任何部分或全部。 SC-4

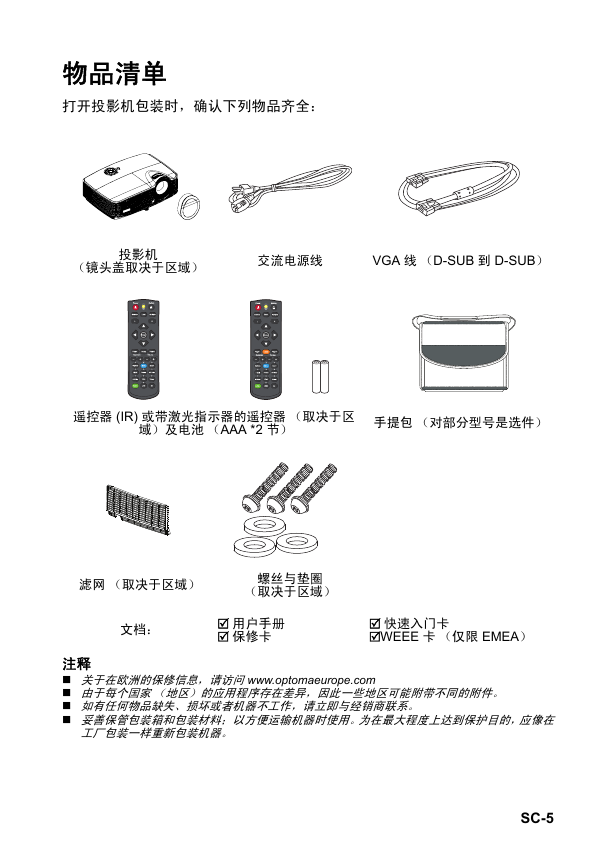

物品清单打开投影机包装时，确认下列物品齐全：投影机（镜头盖取决于区域）交流电源线 VGA 线（D-SUB 到 D-SUB）遥控器 (IR) 或带激光指示器的遥控器（取决于区域）及电池（AAA *2 节）手提包（对部分型号是选件）滤网（取决于区域）螺丝与垫圈（取决于区域）文档：  用户手册  保修卡  快速入门卡 WEEE 卡（仅限 EMEA）注释  关于在欧洲的保修信息，请访问 www.optomaeurope.com  由于每个国家（地区）的应用程序存在差异，因此一些地区可能附带不同的附件。  如有任何物品缺失、损坏或者机器不工作，请立即与经销商联系。  妥善保管包装箱和包装材料；以方便运输机器时使用。为在最大程度上达到保护目的，应像在工厂包装一样重新包装机器。 SC-5

投影机概览前视图 9 8 7 出气口进气口 1 32 4 5 6 1 2 3 4 5 前部红外线遥控感应器升降支脚投影镜头调焦圈扬声器 6 7 8 9 通风孔缩放圈控制面板灯罩 SC-6

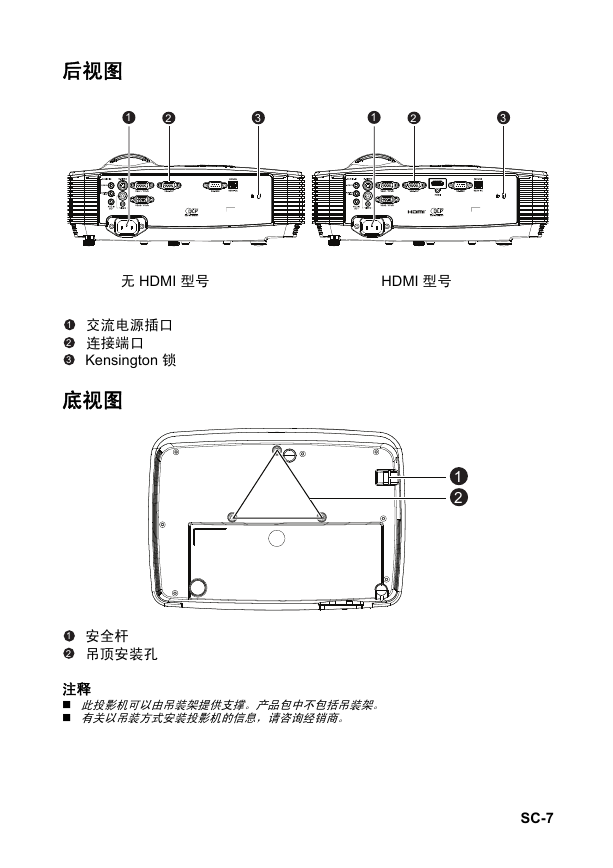

后视图 1 2 3 1 2 3 无 HDMI 型号 HDMI 型号 1 2 3 交流电源插口连接端口 Kensington 锁底视图 1 2 安全杆吊顶安装孔注释  此投影机可以由吊装架提供支撑。产品包中不包括吊装架。  有关以吊装方式安装投影机的信息，请咨询经销商。 1 2 SC-7

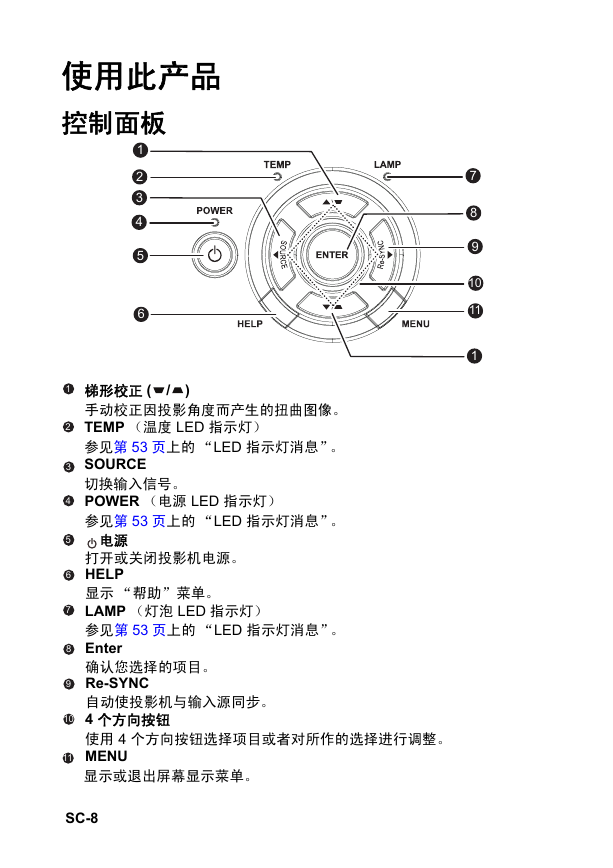

使用此产品控制面板 1 2 3 4 5 6 7 8 9 10 11 1 1 2 3 4 5 6 7 8 9 10 11 / ) 梯形校正 ( 手动校正因投影角度而产生的扭曲图像。 TEMP （温度 LED 指示灯）参见第 53 页上的 “LED 指示灯消息”。 SOURCE 切换输入信号。 POWER （电源 LED 指示灯）参见第 53 页上的 “LED 指示灯消息”。电源打开或关闭投影机电源。 HELP 显示 “帮助”菜单。 LAMP （灯泡 LED 指示灯）参见第 53 页上的 “LED 指示灯消息”。 Enter 确认您选择的项目。 Re-SYNC 自动使投影机与输入源同步。 4 个方向按钮使用 4 个方向按钮选择项目或者对所作的选择进行调整。 MENU 显示或退出屏幕显示菜单。 SC-8
