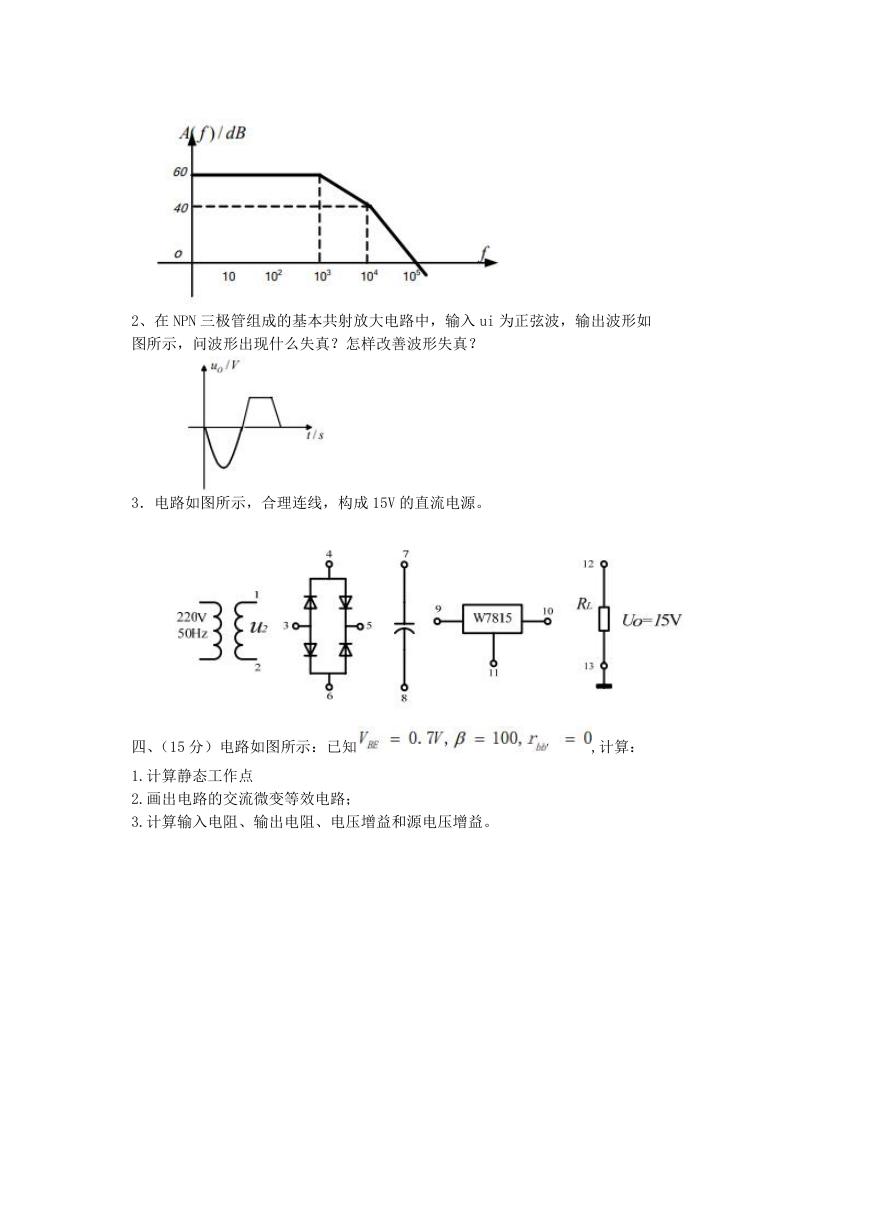

2014 年浙江省中国计量大学电子技术基础考研真题 一、判断题。(共 10 个小题,每小题 2 分,共 20 分。正确的打“√”,不正确 的打“×”) 1.三极管的 rbe 是动态参数,与静态工作点无关。 2.共集电极电路既能放大电压,也能放大电流。 3.负反馈只能改善反馈环内的放大性能,与反馈环之外无关。 4.同相比例运算电路属于电压串联负反馈。 5.并联负反馈使输入电阻增大,电压负反馈使输出电阻增大。 6.只要满足正弦波振荡的相位平衡条件,电路就一定能振荡。 7.半导体二极管最主要的特性是单向导电性。 8.直接耦合放大电路只能放大直流信号,不能放大交流信号。 9.深度负反馈时,闭环电压增益 10.集成运算放大器是一种高电压增益、高输入电阻和低输出电阻的多级直接耦合放大电路。 二、填空题。(共 5 个小题,每小题 2 分,共 10 分) 1.编码的逆过程就是______。 2.主从 JK 触发器存在______。 3.N 个触发器可以构成最大计数长度(进制数)为______的计数器。 4.若 1101 是 2421BCD 码,则它所对应的十进制数是。 5.八选一数据选择器电路如图所示,该电路实现的逻辑函数是 F=______。 三、简答题。(共 3 小题,每题 6 分,共 18 分) 1.已知某放大电路幅频特性的波特图如图所示,问 (1)该系统的中频电压放大倍数为多少? (2)系统的上限频率为多少?

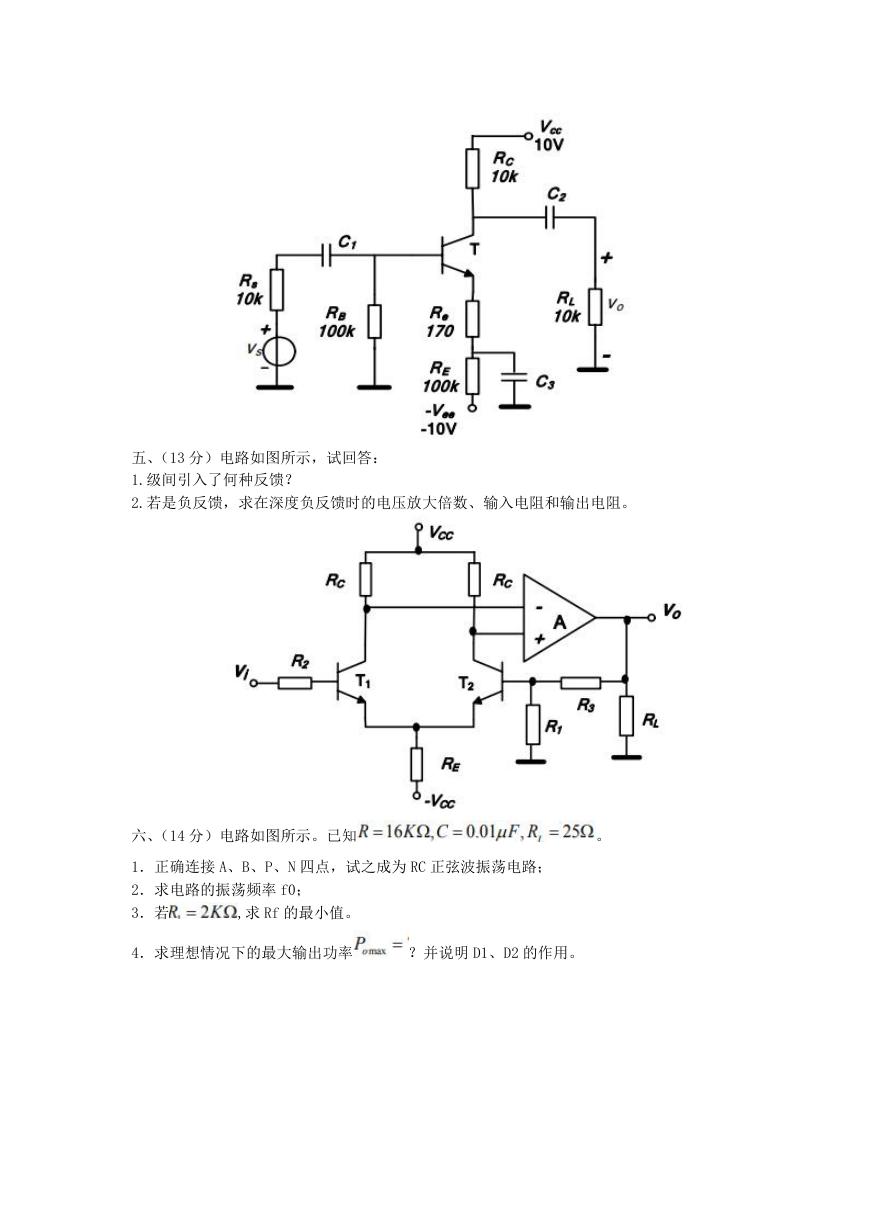

2、在 NPN 三极管组成的基本共射放大电路中,输入 ui 为正弦波,输出波形如 图所示,问波形出现什么失真?怎样改善波形失真? 3.电路如图所示,合理连线,构成 15V 的直流电源。 四、(15 分)电路如图所示:已知 ,计算: 1.计算静态工作点 2.画出电路的交流微变等效电路; 3.计算输入电阻、输出电阻、电压增益和源电压增益。

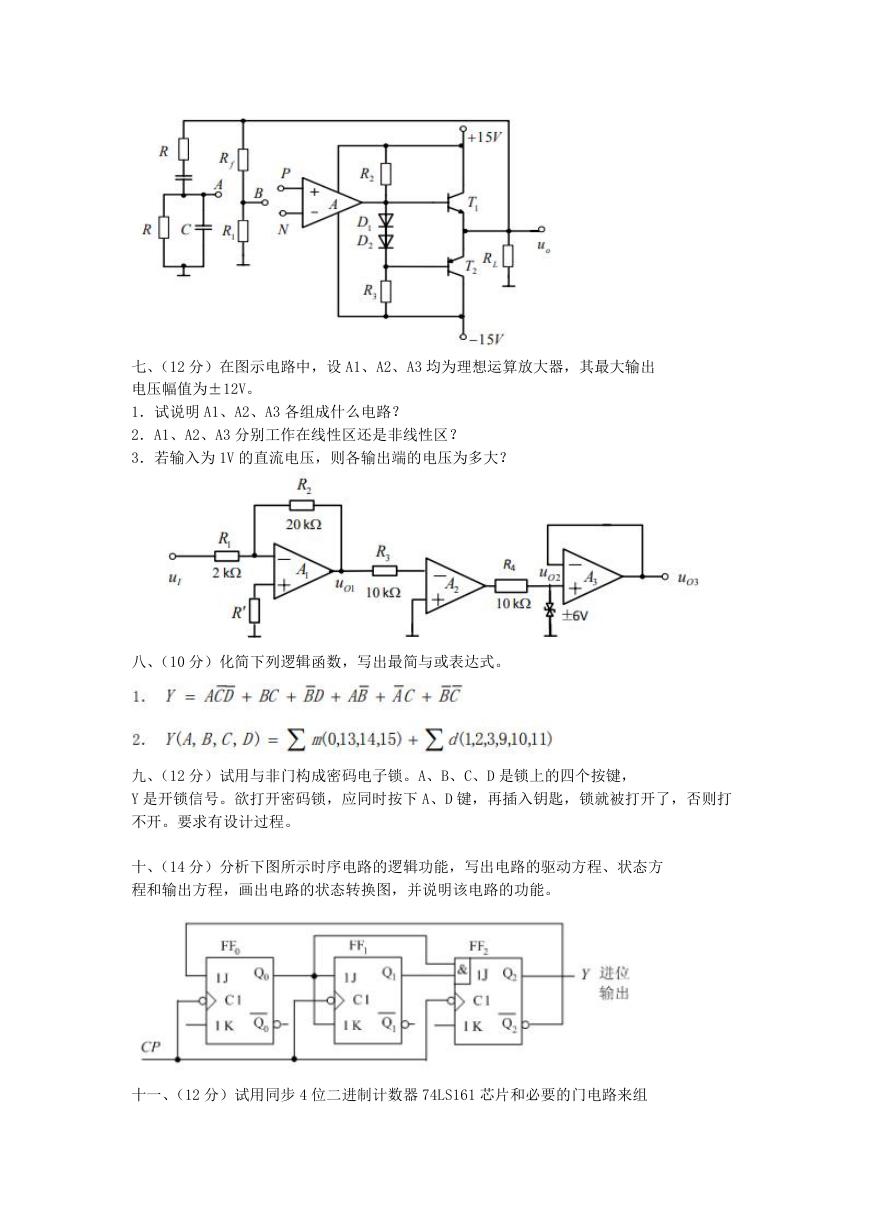

五、(13 分)电路如图所示,试回答: 1.级间引入了何种反馈? 2.若是负反馈,求在深度负反馈时的电压放大倍数、输入电阻和输出电阻。 六、(14 分)电路如图所示。已知 。 1.正确连接 A、B、P、N 四点,试之成为 RC 正弦波振荡电路; 2.求电路的振荡频率 f0; 3.若 ,求 Rf 的最小值。 4.求理想情况下的最大输出功率 ?并说明 D1、D2 的作用。

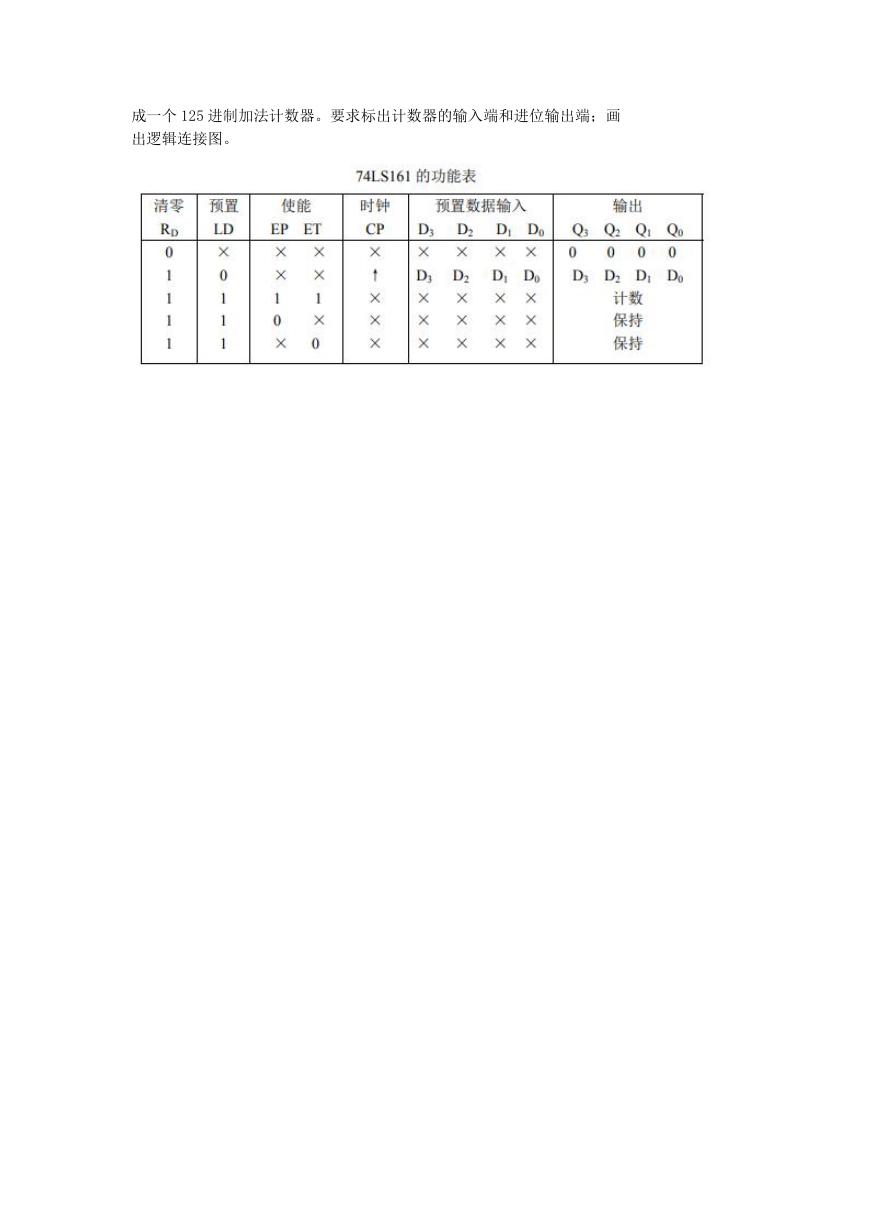

七、(12 分)在图示电路中,设 A1、A2、A3 均为理想运算放大器,其最大输出 电压幅值为±12V。 1.试说明 A1、A2、A3 各组成什么电路? 2.A1、A2、A3 分别工作在线性区还是非线性区? 3.若输入为 1V 的直流电压,则各输出端的电压为多大? 八、(10 分)化简下列逻辑函数,写出最简与或表达式。 九、(12 分)试用与非门构成密码电子锁。A、B、C、D 是锁上的四个按键, Y 是开锁信号。欲打开密码锁,应同时按下 A、D 键,再插入钥匙,锁就被打开了,否则打 不开。要求有设计过程。 十、(14 分)分析下图所示时序电路的逻辑功能,写出电路的驱动方程、状态方 程和输出方程,画出电路的状态转换图,并说明该电路的功能。 十一、(12 分)试用同步 4 位二进制计数器 74LS161 芯片和必要的门电路来组
成一个 125 进制加法计数器。要求标出计数器的输入端和进位输出端;画 出逻辑连接图。
