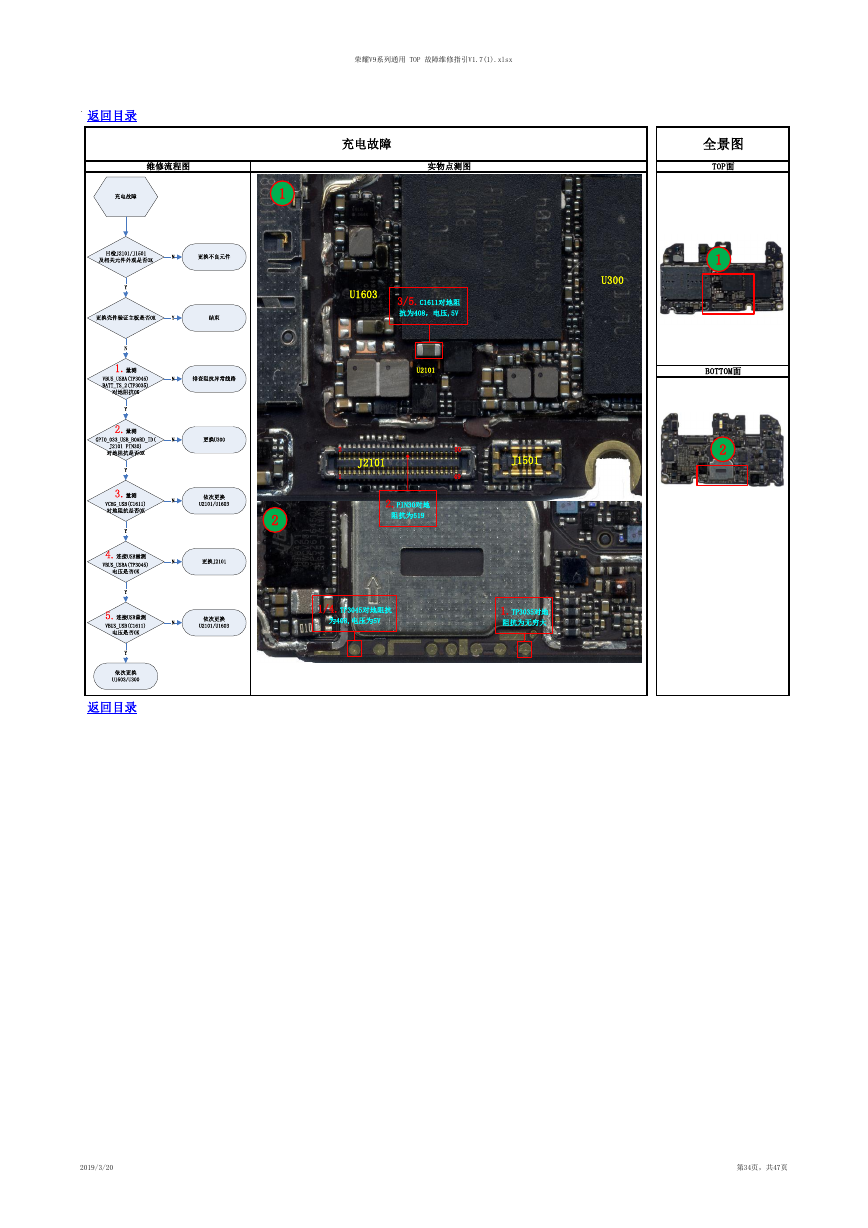

荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx .. 返回目录 维修流程图 实物点测图 充电故障 全景图 TOP面 1 U1603 3/5.C1611对地阻 抗为408，电压,5V 1 U300 U2101 BOTTOM面 2 1 J2101 50 49 J1501 2 2 2.PIN30对地 阻抗为519 1/4.TP3045对地阻抗 为408,电压为5V 1.TP3035对地 阻抗为无穷大 返回目录 2019/3/20 第34页，共47页 充电故障目检J2101/J1501及相关元件外观是否OK更换不良元件NY更换壳件验证主板是否OK结束YN1.量测VBUS_USBA(TP3045)BATT_TS_2(TP3035)对地阻抗OK排查阻抗异常线路N2.量测GPIO_033_USB_BOARD_ID(J2101 PIN30)对地阻抗是否OK更换U300YNY3.量测VCHG_USB(C1611)对地阻抗是否OK依次更换U2101/U1603YN4.连接USB量测VBUS_USBA(TP3045)电压是否OK更换J2101N5.连接USB量测VBUS_USB(C1611)电压是否OK依次更换U2101/U1603依次更换U1603/U300YNY
