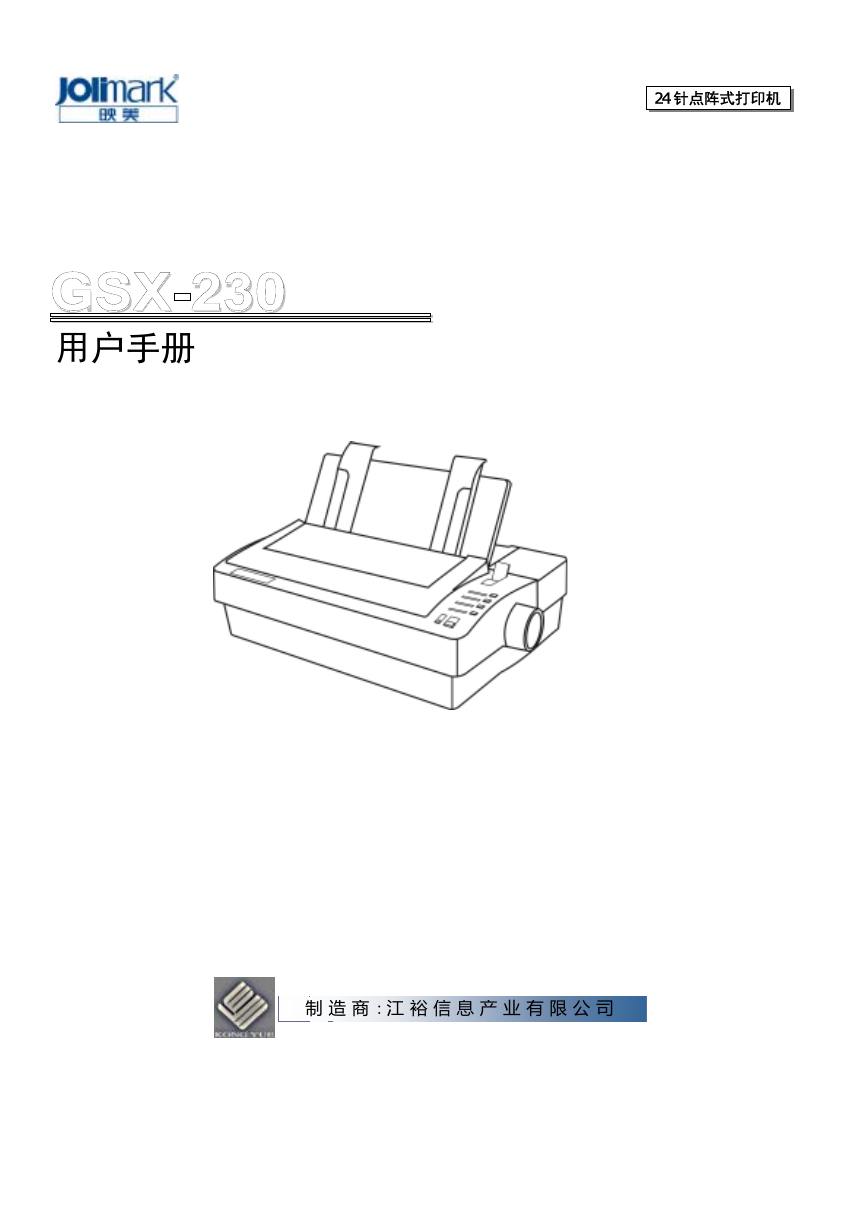

GSX-230 24 针点阵式打印机用户手册制造商 : 江裕信息产业有限公司

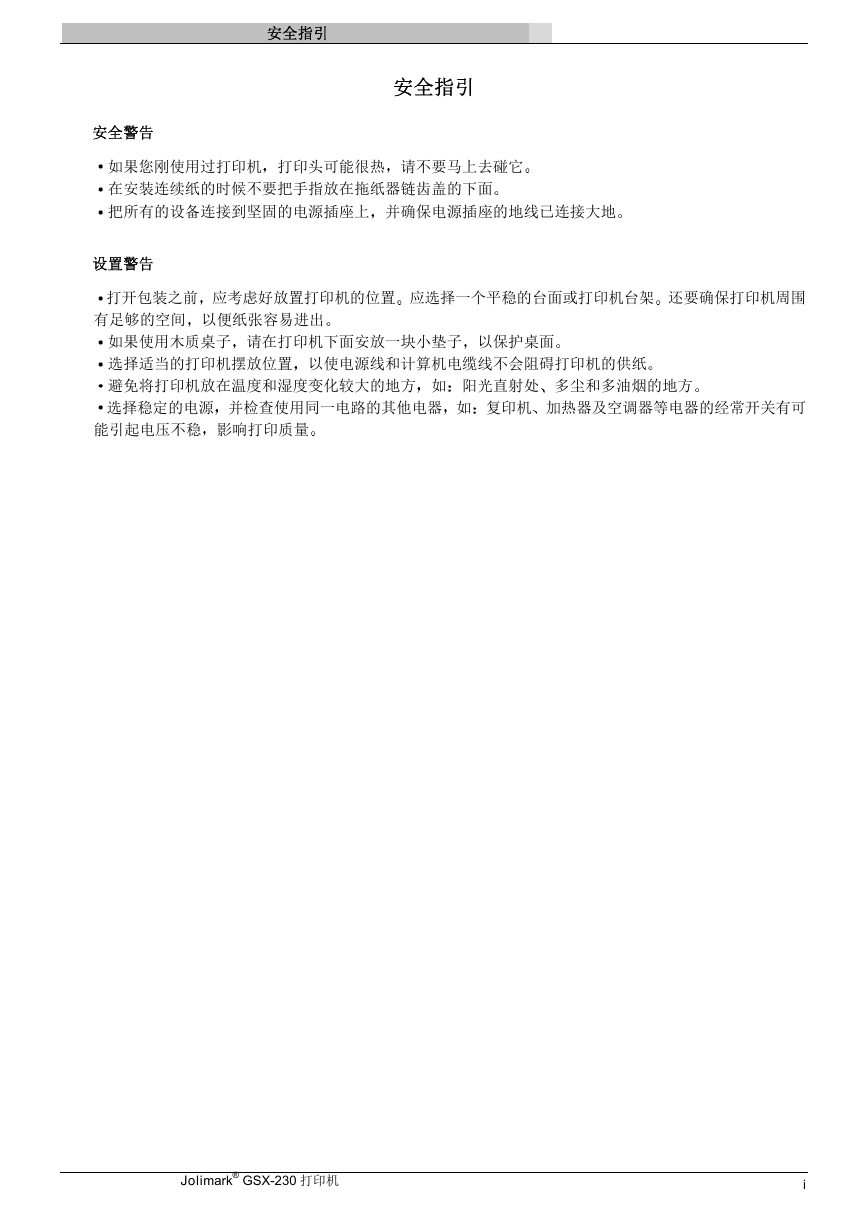

安全指引安全指引安全警告如果您刚使用过打印机打印头可能很热请不要马上去碰它在安装连续纸的时候不要把手指放在拖纸器链齿盖的下面把所有的设备连接到坚固的电源插座上并确保电源插座的地线已连接大地设置警告打开包装之前应考虑好放置打印机的位置应选择一个平稳的台面或打印机台架还要确保打印机周围有足够的空间以便纸张容易进出如果使用木质桌子请在打印机下面安放一块小垫子以保护桌面选择适当的打印机摆放位置以使电源线和计算机电缆线不会阻碍打印机的供纸避免将打印机放在温度和湿度变化较大的地方如阳光直射处多尘和多油烟的地方选择稳定的电源并检查使用同一电路的其他电器如复印机加热器及空调器等电器的经常开关有可能引起电压不稳影响打印质量 Jolimark® GSX-230 打印机 i

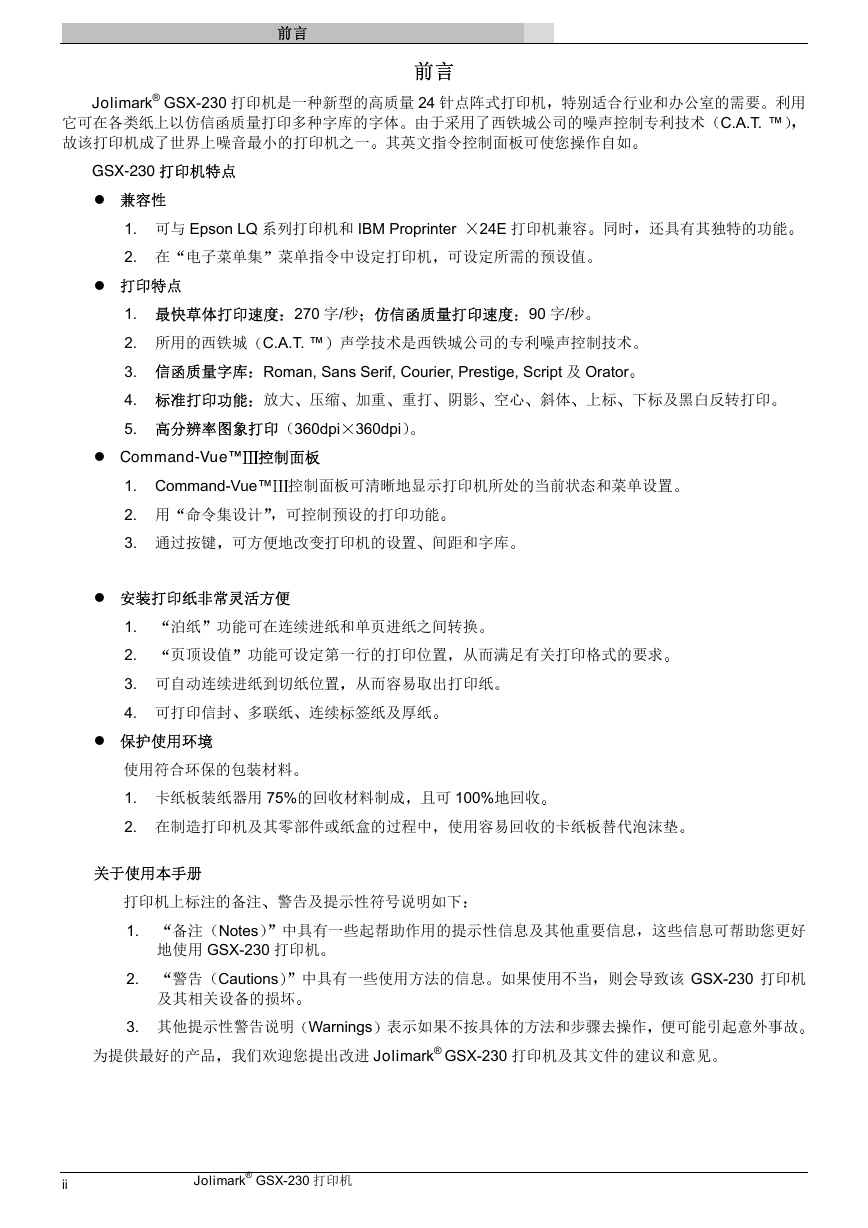

前言前言 Jolimark® GSX-230 打印机是一种新型的高质量 24 针点阵式打印机特别适合行业和办公室的需要利用它可在各类纸上以仿信函质量打印多种字库的字体由于采用了西铁城公司的噪声控制专利技术 C.A.T. ™ 故该打印机成了世界上噪音最小的打印机之一其英文指令控制面板可使您操作自如 GSX-230 打印机特点兼容性 1. 可与 Epson LQ 系列打印机和 IBM Proprinter 2. 在电子菜单集菜单指令中设定打印机可设定所需的预设值 24E 打印机兼容同时还具有其独特的功能打印特点 1. 最快草体打印速度 270 字/秒仿信函质量打印速度 90 字/秒 2. 所用的西铁城 C.A.T. ™ 声学技术是西铁城公司的专利噪声控制技术 3. 信函质量字库 Roman, Sans Serif, Courier, Prestige, Script 及 Orator 4. 标准打印功能放大压缩加重重打阴影空心斜体上标下标及黑白反转打印 5. 高分辨率图象打印 360dpi 360dpi Command-Vue™ 控制面板 1. Command-Vue™ 控制面板可清晰地显示打印机所处的当前状态和菜单设置 2. 用命令集设计可控制预设的打印功能 3. 通过按键可方便地改变打印机的设置间距和字库安装打印纸非常灵活方便 1. 泊纸功能可在连续进纸和单页进纸之间转换 2. 页顶设值功能可设定第一行的打印位置从而满足有关打印格式的要求 3. 可自动连续进纸到切纸位置从而容易取出打印纸 4. 可打印信封多联纸连续标签纸及厚纸保护使用环境使用符合环保的包装材料 1. 卡纸板装纸器用 75%的回收材料制成且可 100%地回收 2. 在制造打印机及其零部件或纸盒的过程中使用容易回收的卡纸板替代泡沫垫关于使用本手册打印机上标注的备注警告及提示性符号说明如下 1. 备注 Notes 中具有一些起帮助作用的提示性信息及其他重要信息这些信息可帮助您更好地使用 GSX-230 打印机 2. 警告 Cautions 中具有一些使用方法的信息如果使用不当则会导致该 GSX-230 打印机及其相关设备的损坏 3. 其他提示性警告说明 Warnings 表示如果不按具体的方法和步骤去操作便可能引起意外事故为提供最好的产品我们欢迎您提出改进 Jolimark® GSX-230 打印机及其文件的建议和意见 ii Jolimark® GSX-230 打印机

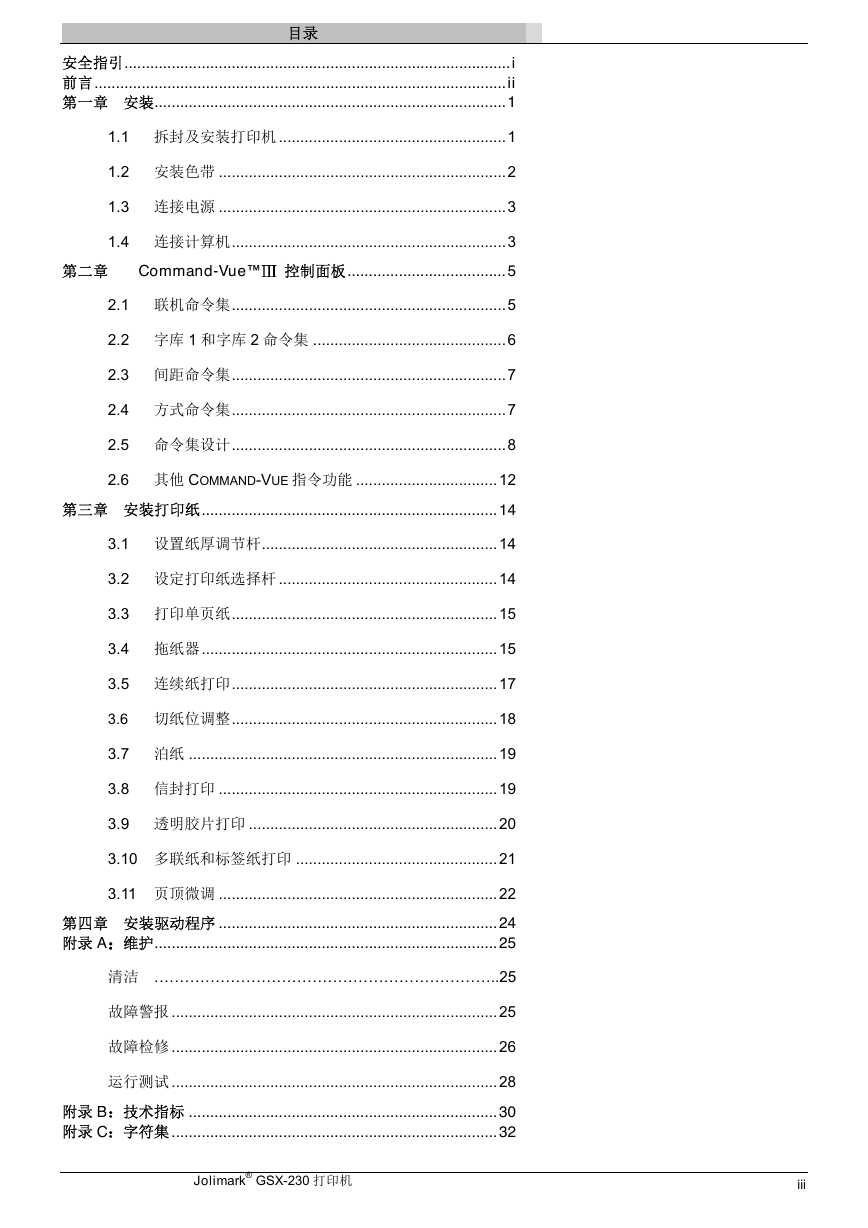

目录安全指引..........................................................................................i 前言................................................................................................ii 第一章安装..................................................................................1 1.1 拆封及安装打印机 .....................................................1 1.2 安装色带 ...................................................................2 1.3 连接电源 ...................................................................3 1.4 连接计算机................................................................3 Command-Vue™ 控制面板.....................................5 第二章 2.1 联机命令集................................................................5 2.2 字库 1 和字库 2 命令集 .............................................6 2.3 间距命令集................................................................7 2.4 方式命令集................................................................7 2.5 命令集设计................................................................8 2.6 其他 COMMAND-VUE 指令功能 .................................12 第三章安装打印纸.....................................................................14 3.1 设置纸厚调节杆.......................................................14 3.2 设定打印纸选择杆 ...................................................14 3.3 打印单页纸..............................................................15 3.4 拖纸器.....................................................................15 3.5 连续纸打印..............................................................17 3.6 切纸位调整..............................................................18 3.7 泊纸 ........................................................................19 3.8 信封打印 .................................................................19 3.9 透明胶片打印 ..........................................................20 3.10 多联纸和标签纸打印 ...............................................21 3.11 页顶微调 .................................................................22 第四章安装驱动程序 .................................................................24 附录 A 维护................................................................................25 清洁 …………………………………………………………..25 故障警报 ............................................................................25 故障检修 ............................................................................26 运行测试 ............................................................................28 附录 B 技术指标 ........................................................................30 附录 C 字符集 ............................................................................32 Jolimark® GSX-230 打印机 iii

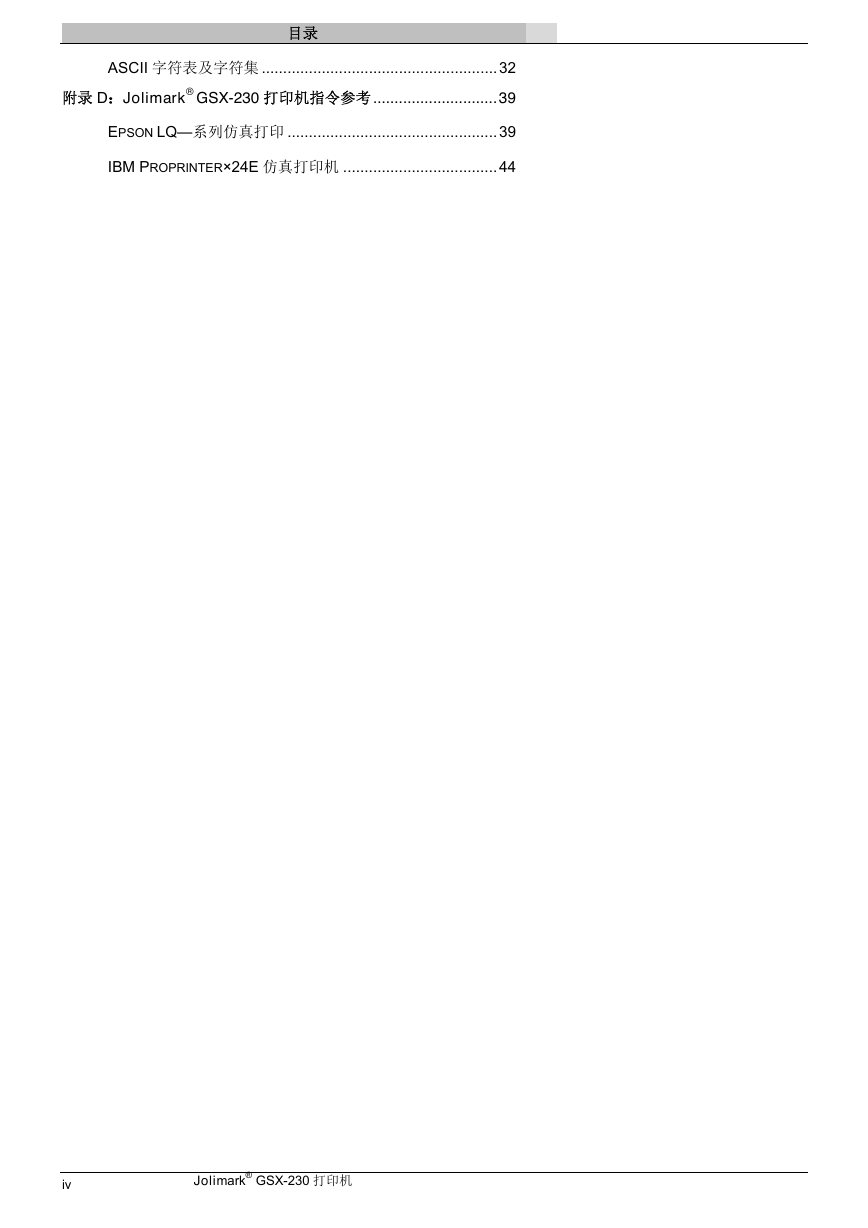

目录 ASCII 字符表及字符集 .......................................................32 附录 D Jolimark® GSX-230 打印机指令参考.............................39 EPSON LQ—系列仿真打印 .................................................39 IBM PROPRINTER×24E 仿真打印机 ....................................44 iv Jolimark® GSX-230 打印机

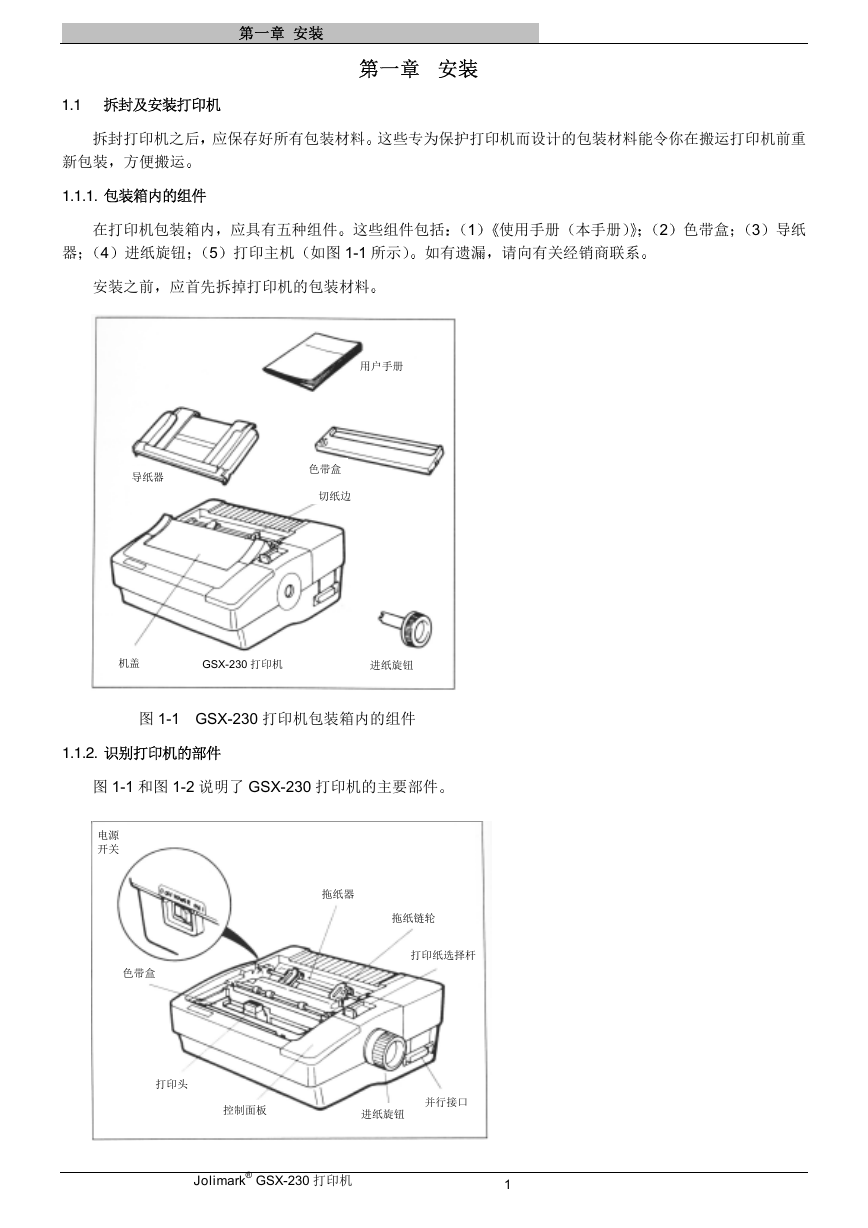

第一章安装第一章安装 1.1 拆封及安装打印机拆封打印机之后应保存好所有包装材料这些专为保护打印机而设计的包装材料能令你在搬运打印机前重新包装方便搬运 1.1.1. 包装箱内的组件在打印机包装箱内应具有五种组件这些组件包括 1 使用手册本手册 2 色带盒 3 导纸器 4 进纸旋钮 5 打印主机如图 1-1 所示如有遗漏请向有关经销商联系安装之前应首先拆掉打印机的包装材料用户手册导纸器色带盒切纸边机盖 GSX-230 打印机进纸旋钮图 1-1 GSX-230 打印机包装箱内的组件 1.1.2. 识别打印机的部件图 1-1 和图 1-2 说明了 GSX-230 打印机的主要部件电源开关色带盒拖纸器拖纸链轮打印纸选择杆打印头控制面板并行接口进纸旋钮 Jolimark® GSX-230 打印机 1

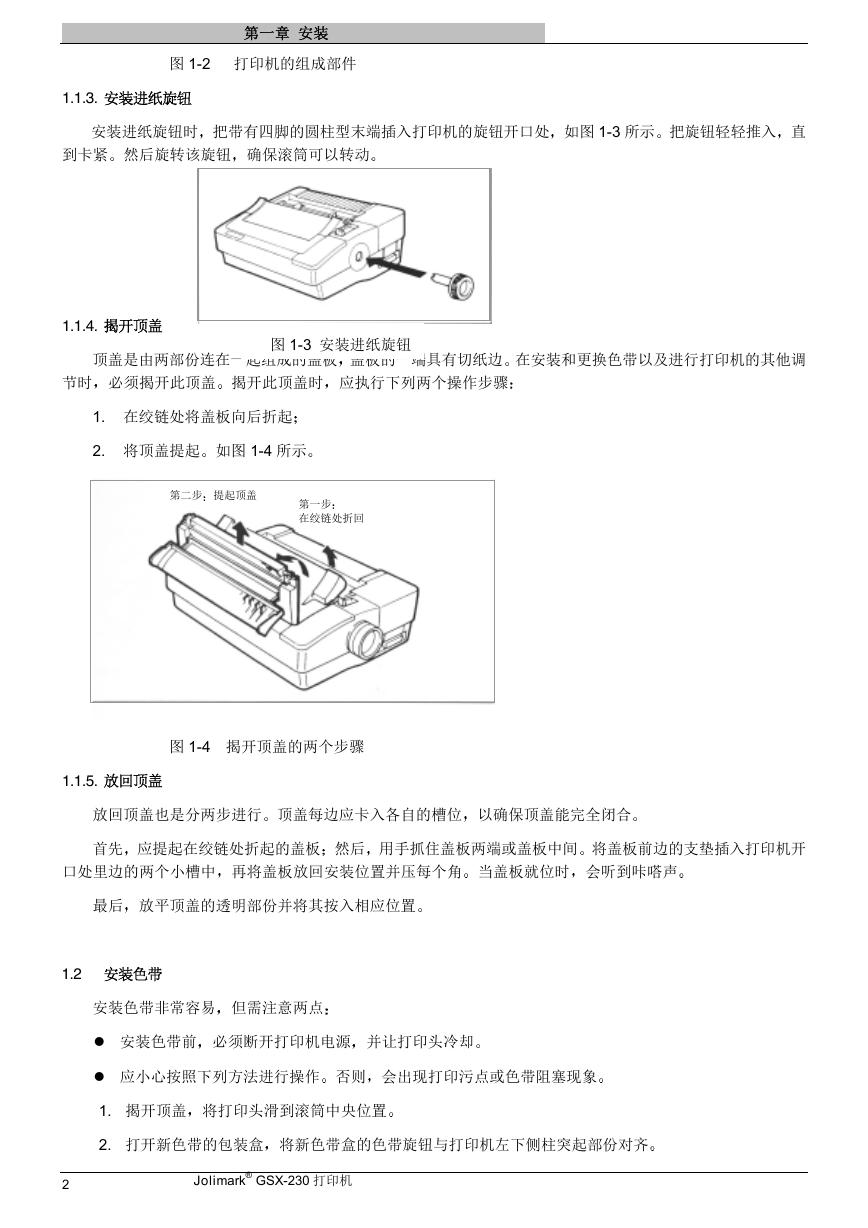

第一章安装图 1-2 打印机的组成部件 1.1.3. 安装进纸旋钮安装进纸旋钮时把带有四脚的圆柱型末端插入打印机的旋钮开口处如图 1-3 所示把旋钮轻轻推入直到卡紧然后旋转该旋钮确保滚筒可以转动 1.1.4. 揭开顶盖顶盖是由两部份连在一起组成的盖板盖板的一端具有切纸边在安装和更换色带以及进行打印机的其他调图 1-3 安装进纸旋钮节时必须揭开此顶盖揭开此顶盖时应执行下列两个操作步骤 1. 在绞链处将盖板向后折起 2. 将顶盖提起如图 1-4 所示第二步提起顶盖第一步在绞链处折回图 1-4 揭开顶盖的两个步骤 1.1.5. 放回顶盖放回顶盖也是分两步进行顶盖每边应卡入各自的槽位以确保顶盖能完全闭合首先应提起在绞链处折起的盖板然后用手抓住盖板两端或盖板中间将盖板前边的支垫插入打印机开口处里边的两个小槽中再将盖板放回安装位置并压每个角当盖板就位时会听到咔嗒声最后放平顶盖的透明部份并将其按入相应位置 1.2 安装色带安装色带非常容易但需注意两点安装色带前必须断开打印机电源并让打印头冷却应小心按照下列方法进行操作否则会出现打印污点或色带阻塞现象 1. 揭开顶盖将打印头滑到滚筒中央位置 2. 打开新色带的包装盒将新色带盒的色带旋钮与打印机左下侧柱突起部份对齐 2 Jolimark® GSX-230 打印机

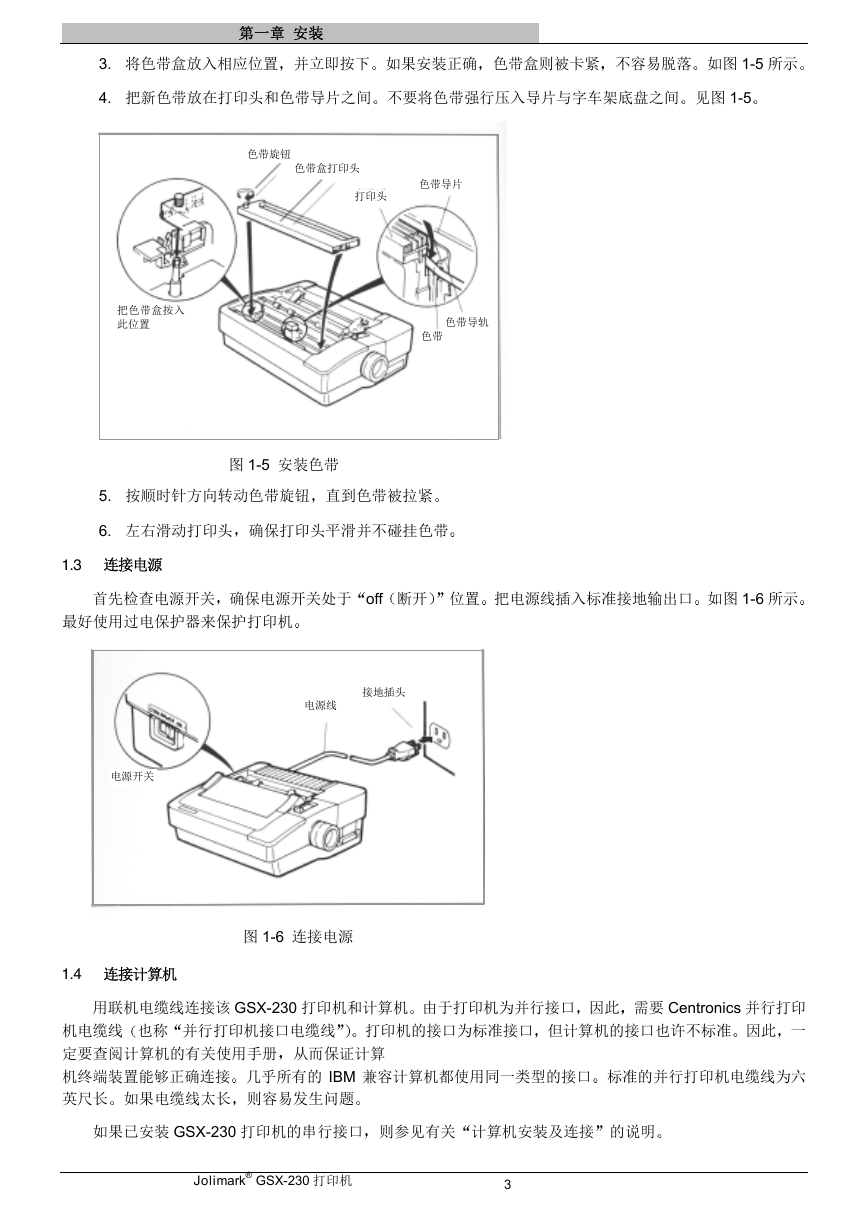

第一章安装 3. 将色带盒放入相应位置并立即按下如果安装正确色带盒则被卡紧不容易脱落如图 1-5 所示 4. 把新色带放在打印头和色带导片之间不要将色带强行压入导片与字车架底盘之间见图 1-5 色带旋钮色带盒打印头色带导片打印头把色带盒按入此位置色带导轨色带图 1-5 安装色带 5. 按顺时针方向转动色带旋钮直到色带被拉紧 6. 左右滑动打印头确保打印头平滑并不碰挂色带 1.3 连接电源首先检查电源开关确保电源开关处于 off 断开位置把电源线插入标准接地输出口如图 1-6 所示最好使用过电保护器来保护打印机接地插头电源线电源开关 1.4 连接计算机图 1-6 连接电源用联机电缆线连接该 GSX-230 打印机和计算机由于打印机为并行接口因此需要 Centronics 并行打印机电缆线也称并行打印机接口电缆线打印机的接口为标准接口但计算机的接口也许不标准因此一定要查阅计算机的有关使用手册从而保证计算机终端装置能够正确连接几乎所有的 IBM 兼容计算机都使用同一类型的接口标准的并行打印机电缆线为六英尺长如果电缆线太长则容易发生问题如果已安装 GSX-230 打印机的串行接口则参见有关计算机安装及连接的说明 Jolimark® GSX-230 打印机 3
