    竞赛时间
    注意事项
    技术平台
    硬件技术平台
    软件技术平台
    项目背景及网络拓扑
    项目背景
    拓扑图
    地址规划
    竞赛题目
    Linux 系统服务安装与配置（50分）
    网络组建与优化（60分）
    无线网络配置（13分）
    网络安全（27分）

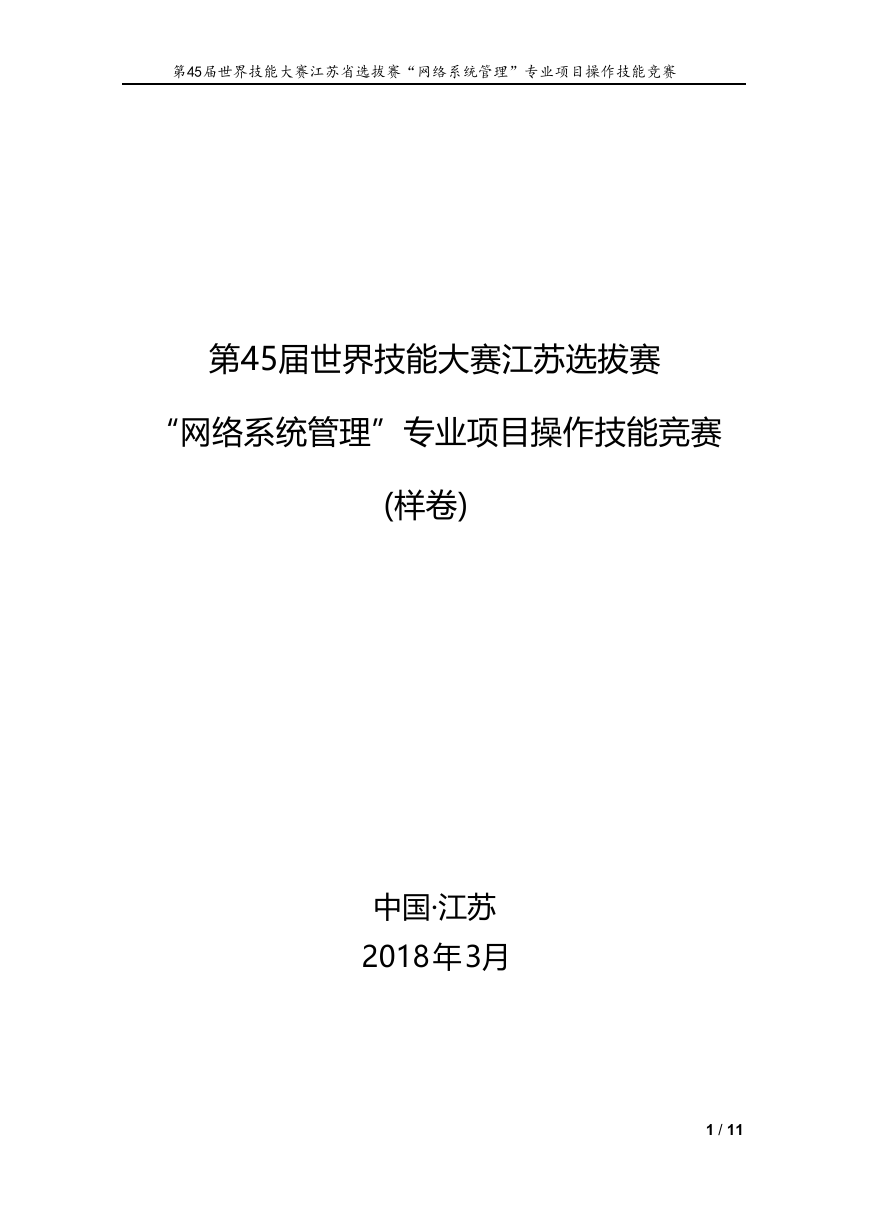

    第45届世界技能大赛江苏省选拔赛“网络系统管理”专业项目操作技能竞赛 第45届世界技能大赛江苏选拔赛 “网络系统管理”专业项目操作技能竞赛 (样卷) 中国·江苏 2018年3月 1 / 11

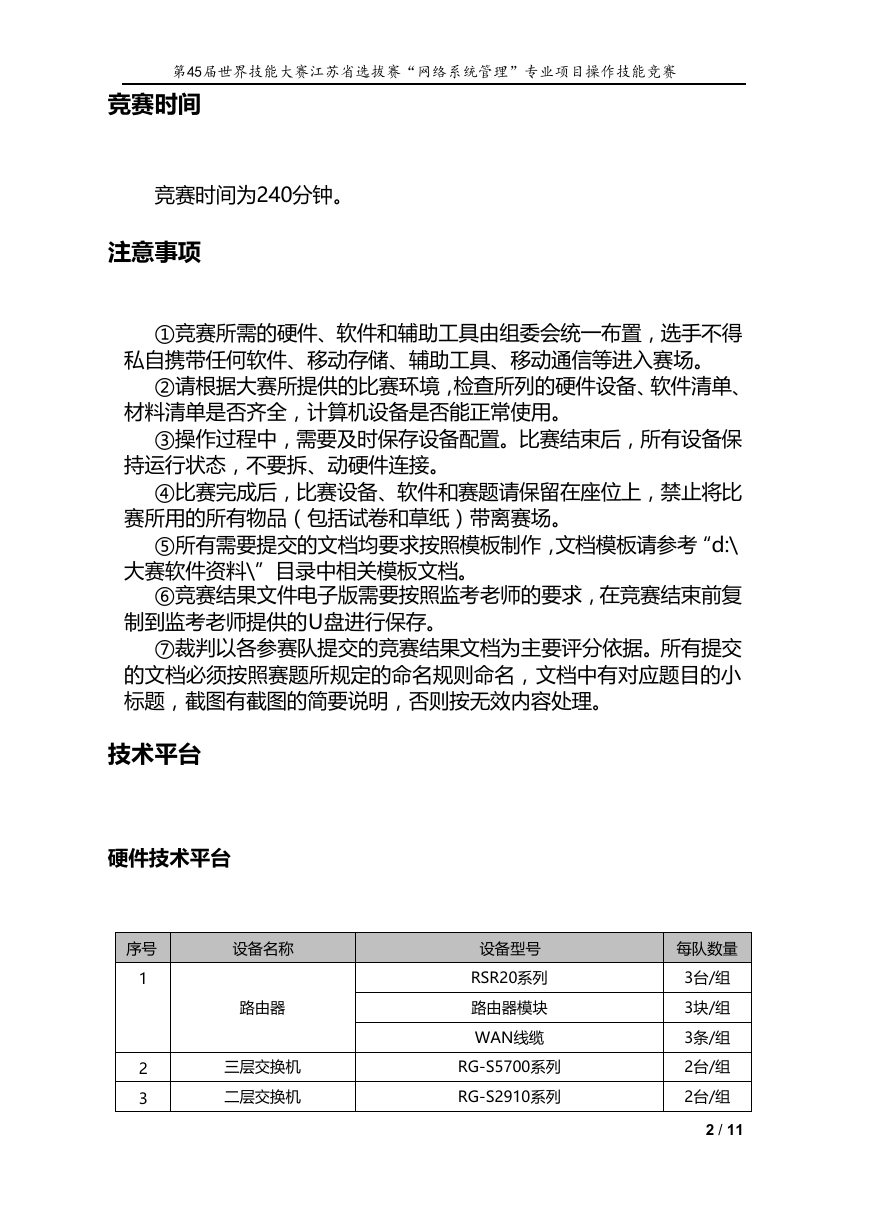

    第45届世界技能大赛江苏省选拔赛“网络系统管理”专业项目操作技能竞赛 竞赛时间 竞赛时间为240分钟。 注意事项 ①竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得 私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。 ②请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、 材料清单是否齐全，计算机设备是否能正常使用。 ③操作过程中，需要及时保存设备配置。比赛结束后，所有设备保 持运行状态，不要拆、动硬件连接。 ④比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比 赛所用的所有物品（包括试卷和草纸）带离赛场。 ⑤所有需要提交的文档均要求按照模板制作，文档模板请参考“d:\ 大赛软件资料\”目录中相关模板文档。 ⑥竞赛结果文件电子版需要按照监考老师的要求，在竞赛结束前复 制到监考老师提供的U盘进行保存。 ⑦裁判以各参赛队提交的竞赛结果文档为主要评分依据。所有提交 的文档必须按照赛题所规定的命名规则命名，文档中有对应题目的小 标题，截图有截图的简要说明，否则按无效内容处理。 技术平台 硬件技术平台 序号 设备名称 1 2 3 路由器 三层交换机 二层交换机 设备型号 RSR20系列 路由器模块 WAN线缆 RG-S5700系列 RG-S2910系列 每队数量 3台/组 3块/组 3条/组 2台/组 2台/组 2 / 11

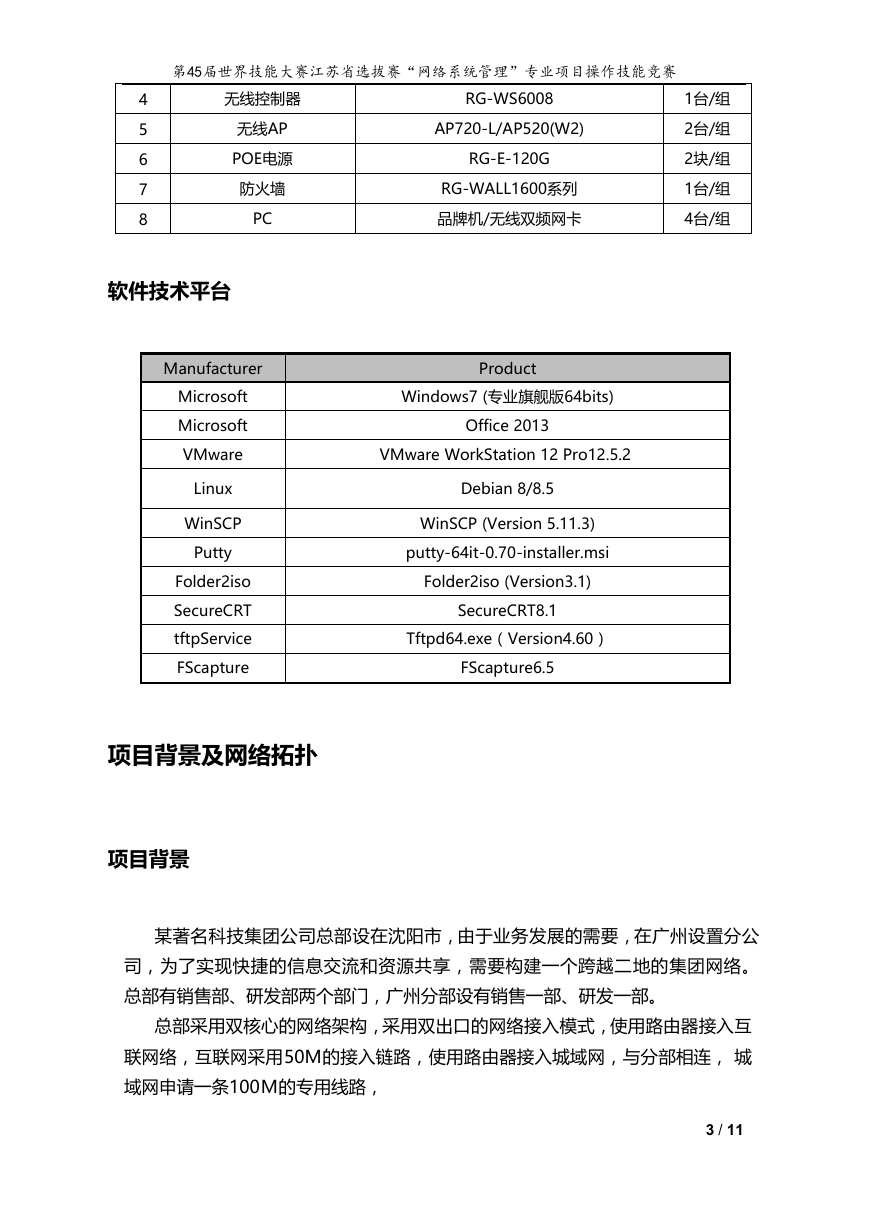

    第45届世界技能大赛江苏省选拔赛“网络系统管理”专业项目操作技能竞赛 4 5 6 7 8 无线控制器 无线AP POE电源 防火墙 PC 软件技术平台 RG-WS6008 AP720-L/AP520(W2) RG-E-120G RG-WALL1600系列 品牌机/无线双频网卡 1台/组 2台/组 2块/组 1台/组 4台/组 Manufacturer Product Microsoft Microsoft VMware Linux WinSCP Putty Folder2iso SecureCRT tftpService FScapture Windows7 (专业旗舰版64bits) Office 2013 VMware WorkStation 12 Pro12.5.2 Debian 8/8.5 WinSCP (Version 5.11.3) putty-64it-0.70-installer.msi Folder2iso (Version3.1) SecureCRT8.1 Tftpd64.exe（Version4.60） FScapture6.5 项目背景及网络拓扑 项目背景 某著名科技集团公司总部设在沈阳市，由于业务发展的需要，在广州设置分公 司，为了实现快捷的信息交流和资源共享，需要构建一个跨越二地的集团网络。 总部有销售部、研发部两个部门，广州分部设有销售一部、研发一部。 总部采用双核心的网络架构，采用双出口的网络接入模式，使用路由器接入互 联网络，互联网采用50M的接入链路，使用路由器接入城域网，与分部相连， 城 域网申请一条100M的专用线路， 3 / 11

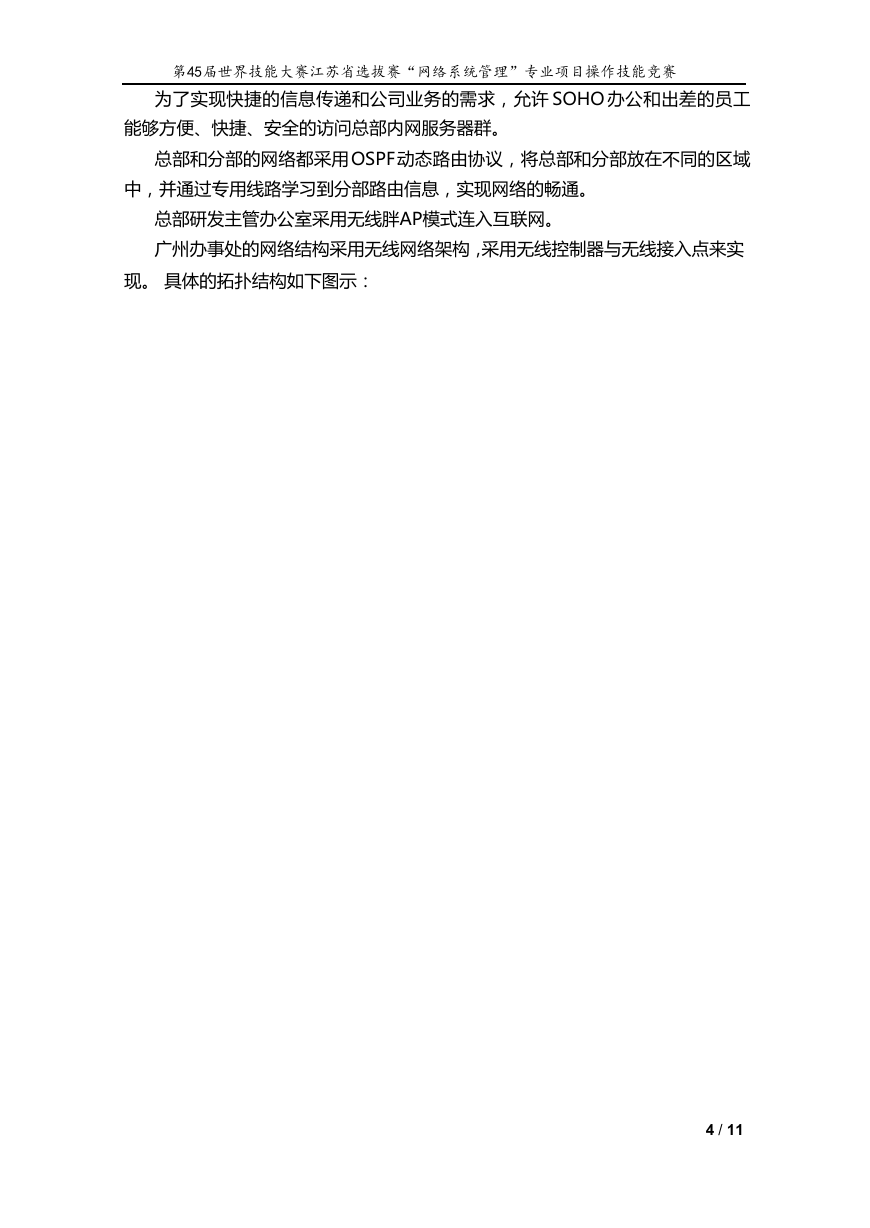

    第45届世界技能大赛江苏省选拔赛“网络系统管理”专业项目操作技能竞赛 为了实现快捷的信息传递和公司业务的需求，允许 SOHO 办公和出差的员工 能够方便、快捷、安全的访问总部内网服务器群。 总部和分部的网络都采用OSPF动态路由协议，将总部和分部放在不同的区域 中，并通过专用线路学习到分部路由信息，实现网络的畅通。 总部研发主管办公室采用无线胖AP模式连入互联网。 广州办事处的网络结构采用无线网络架构，采用无线控制器与无线接入点来实 现。 具体的拓扑结构如下图示： 4 / 11

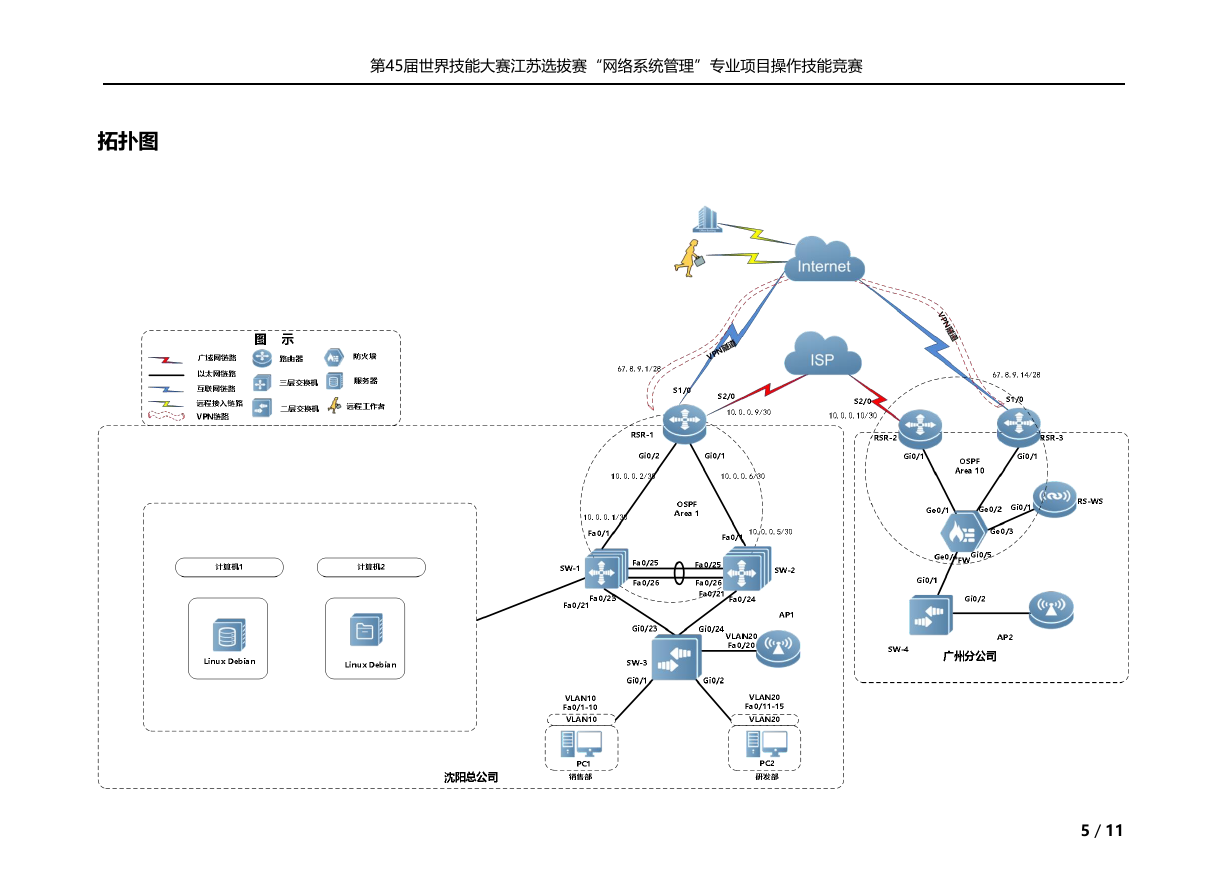

    第45届世界技能大赛江苏选拔赛“网络系统管理”专业项目操作技能竞赛 拓扑图 5 / 11

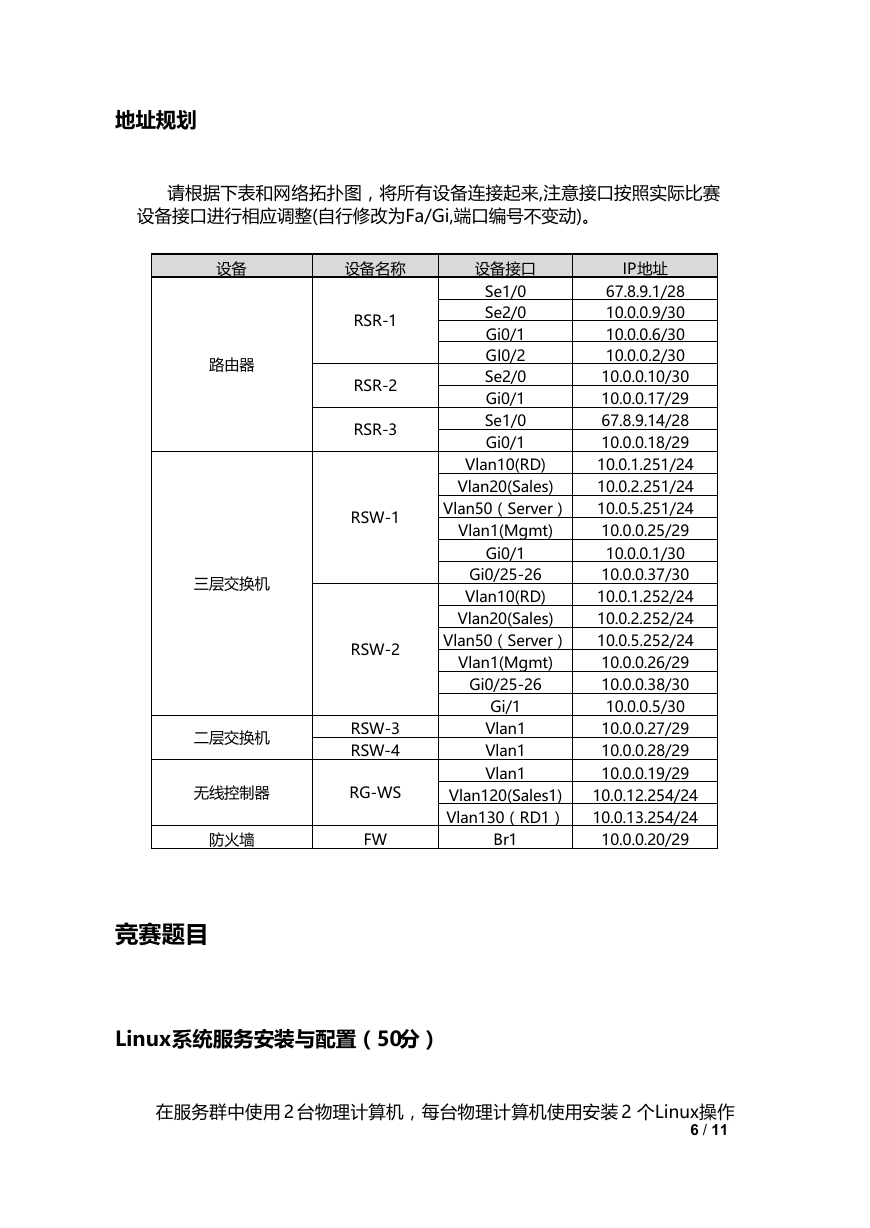

    地址规划 请根据下表和网络拓扑图，将所有设备连接起来,注意接口按照实际比赛 设备接口进行相应调整(自行修改为Fa/Gi,端口编号不变动)。 设备 设备名称 路由器 三层交换机 二层交换机 无线控制器 防火墙 RSR-1 RSR-2 RSR-3 RSW-1 RSW-2 RSW-3 RSW-4 RG-WS FW IP地址 Vlan10(RD) Vlan20(Sales) 设备接口 Se1/0 Se2/0 Gi0/1 GI0/2 Se2/0 Gi0/1 Se1/0 Gi0/1 67.8.9.1/28 10.0.0.9/30 10.0.0.6/30 10.0.0.2/30 10.0.0.10/30 10.0.0.17/29 67.8.9.14/28 10.0.0.18/29 10.0.1.251/24 10.0.2.251/24 Vlan50（Server） 10.0.5.251/24 10.0.0.25/29 10.0.0.1/30 10.0.0.37/30 10.0.1.252/24 10.0.2.252/24 Vlan50（Server） 10.0.5.252/24 10.0.0.26/29 10.0.0.38/30 10.0.0.5/30 10.0.0.27/29 10.0.0.28/29 10.0.0.19/29 Vlan120(Sales1) 10.0.12.254/24 Vlan130（RD1） 10.0.13.254/24 10.0.0.20/29 Gi0/25-26 Vlan10(RD) Vlan20(Sales) Vlan1(Mgmt) Gi0/25-26 Vlan1(Mgmt) Gi0/1 Gi/1 Vlan1 Vlan1 Vlan1 Br1 竞赛题目 Linux系统服务安装与配置（50分） 在服务群中使用 2 台物理计算机，每台物理计算机使用安装 2 个Linux操作 6 / 11

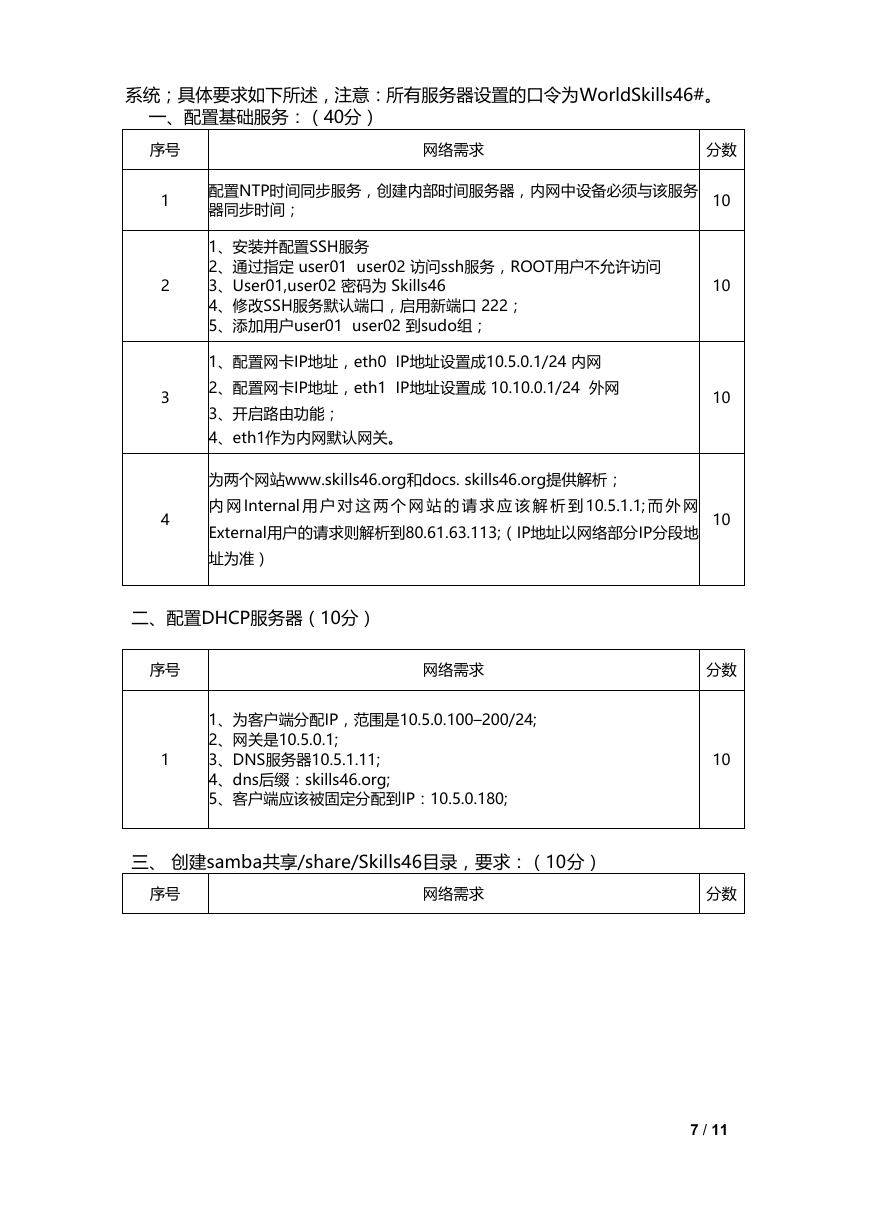

    系统；具体要求如下所述，注意：所有服务器设置的口令为WorldSkills46#。 一、配置基础服务：（40分） 序号 网络需求 分数 配置NTP时间同步服务，创建内部时间服务器，内网中设备必须与该服务 器同步时间； 10 二、配置DHCP服务器（10分） 序号 1 网络需求 1、为客户端分配IP，范围是10.5.0.100–200/24; 2、网关是10.5.0.1; 3、DNS服务器10.5.1.11; 4、dns后缀：skills46.org; 5、客户端应该被固定分配到IP：10.5.0.180; 三、 创建samba共享/share/Skills46目录，要求：（10分） 序号 网络需求 1 2 3 4 1、安装并配置SSH服务 2、通过指定 user01 user02 访问ssh服务，ROOT用户不允许访问 3、User01,user02 密码为 Skills46 4、修改SSH服务默认端口，启用新端口 222； 5、添加用户user01 user02 到sudo组； 1、配置网卡IP地址，eth0 IP地址设置成10.5.0.1/24 内网 2、配置网卡IP地址，eth1 IP地址设置成 10.10.0.1/24 外网 3、开启路由功能； 4、eth1作为内网默认网关。 为两个网站www.skills46.org和docs. skills46.org提供解析； 内 网 Internal 用 户 对 这 两 个 网 站 的 请 求 应 该 解 析 到 10.5.1.1; 而 外 网 External用户的请求则解析到80.61.63.113;（IP地址以网络部分IP分段地 址为准） 10 10 10 分数 10 分数 7 / 11

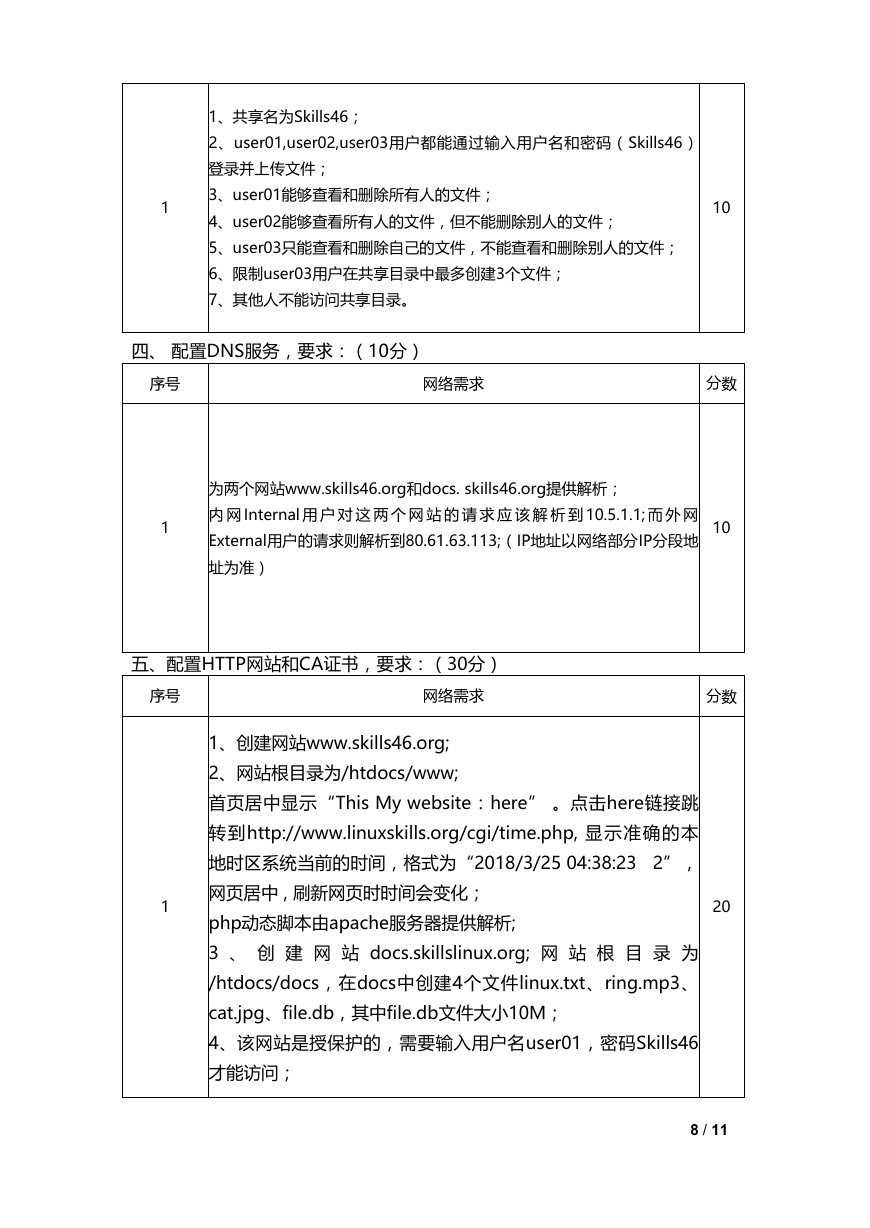

    1 1、共享名为Skills46； 2、user01,user02,user03用户都能通过输入用户名和密码（Skills46） 登录并上传文件； 3、user01能够查看和删除所有人的文件； 4、user02能够查看所有人的文件，但不能删除别人的文件； 5、user03只能查看和删除自己的文件，不能查看和删除别人的文件； 6、限制user03用户在共享目录中最多创建3个文件； 7、其他人不能访问共享目录。 10 四、 配置DNS服务，要求：（10分） 序号 1 网络需求 分数 为两个网站www.skills46.org和docs. skills46.org提供解析； 内 网 Internal 用 户 对 这 两 个 网 站 的 请 求 应 该 解 析 到 10.5.1.1; 而 外 网 External用户的请求则解析到80.61.63.113;（IP地址以网络部分IP分段地 址为准） 10 五、配置HTTP网站和CA证书，要求：（30分） 序号 网络需求 分数 1 1、创建网站www.skills46.org; 2、网站根目录为/htdocs/www; 首页居中显示“This My website：here” 。点击here链接跳 转到http://www.linuxskills.org/cgi/time.php, 显示准确的本 地时区系统当前的时间，格式为“2018/3/25 04:38:23 2”， 网页居中 , 刷新网页时时间会变化； php动态脚本由apache服务器提供解析; 3 、 创 建 网 站 docs.skillslinux.org; 网 站 根 目 录 为 /htdocs/docs，在docs中创建4个文件linux.txt、ring.mp3、 cat.jpg、file.db，其中file.db文件大小10M； 4、该网站是授保护的，需要输入用户名user01，密码Skills46 才能访问； 20 8 / 11
