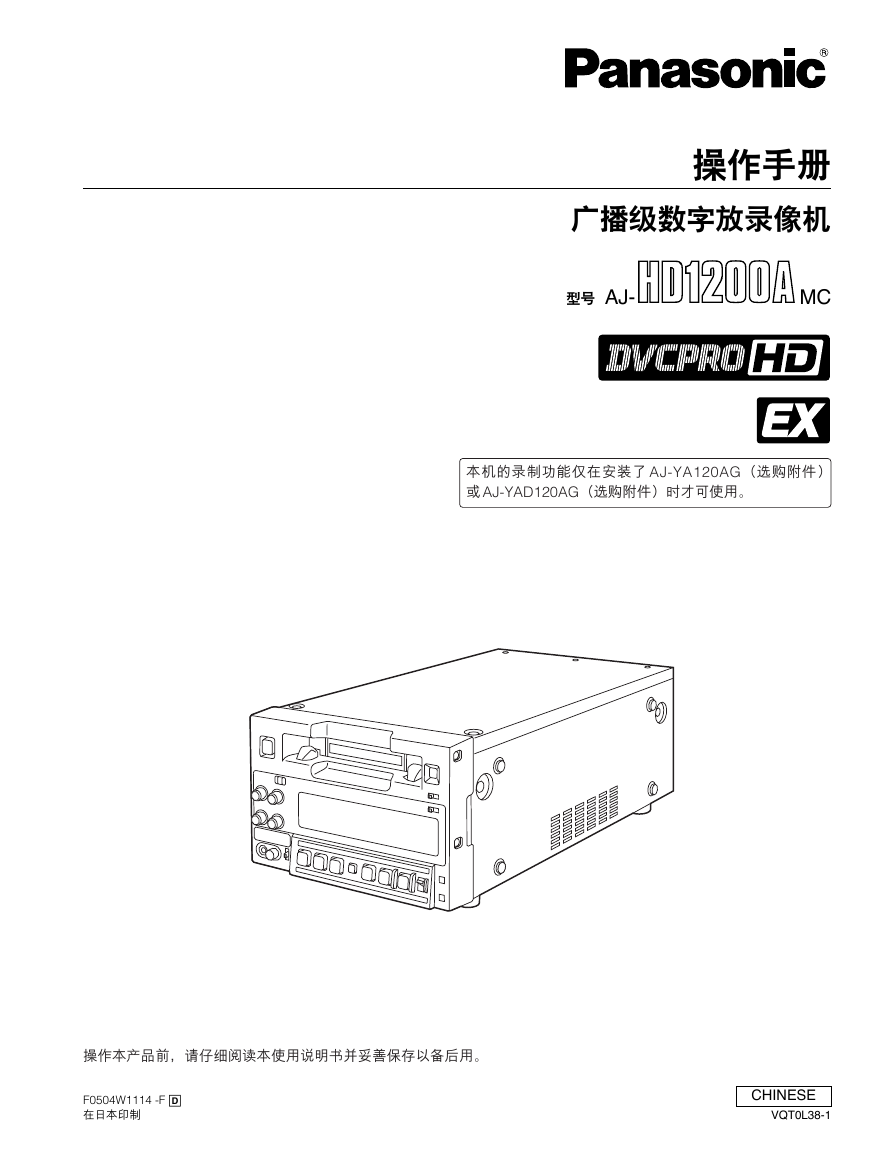

操作手册广播级数字放录像机型号 AJ- MC 本机的录制功能仅在安装了 AJ-YA120AG（选购附件）或 AJ-YAD120AG（选购附件）时才可使用。操作本产品前，请仔细阅读本使用说明书并妥善保存以备后用。 F0504W1114 -F @ 在日本印制 CHINESE VQT0L38-1

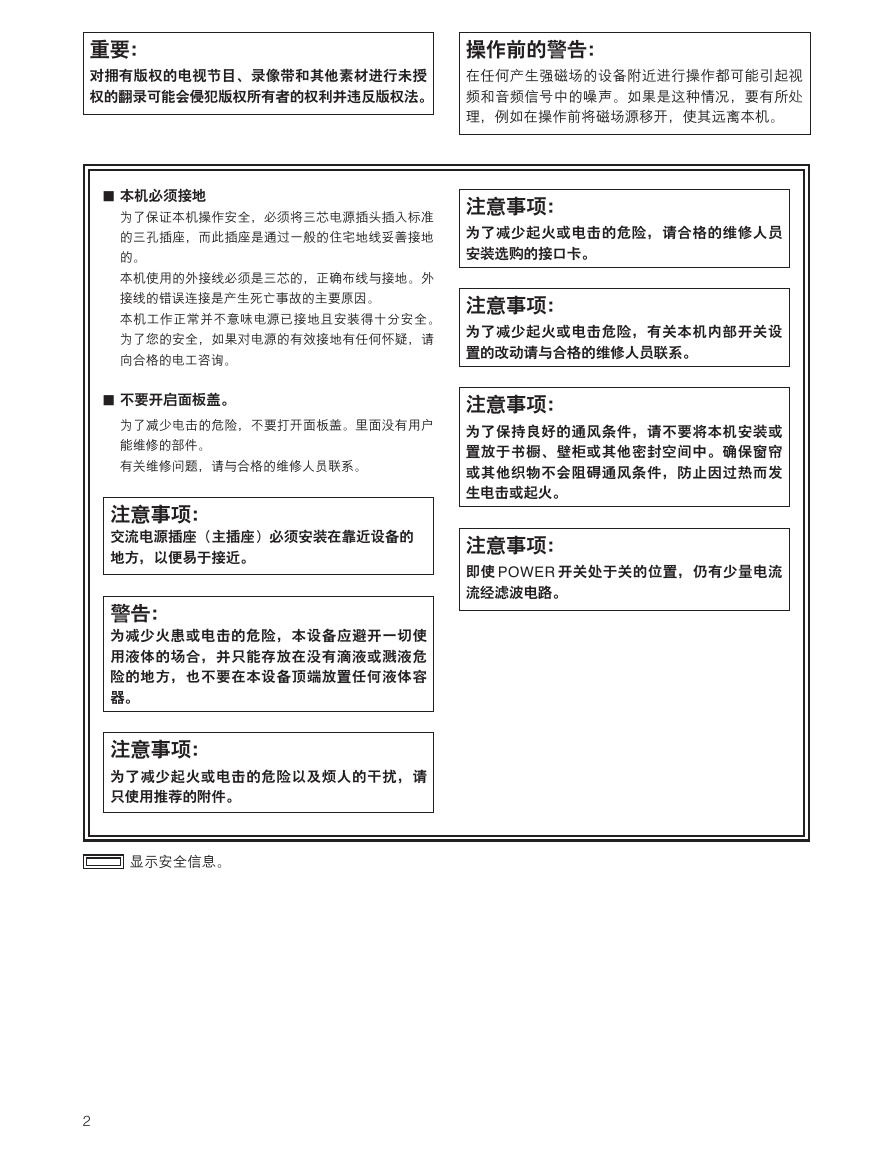

重要：对拥有版权的电视节目、录像带和其他素材进行未授权的翻录可能会侵犯版权所有者的权利并违反版权法。操作前的警告：在任何产生强磁场的设备附近进行操作都可能引起视频和音频信号中的噪声。如果是这种情况，要有所处理，例如在操作前将磁场源移开，使其远离本机。注意事项：为了减少起火或电击的危险，请合格的维修人员安装选购的接口卡。注意事项：为了减少起火或电击危险，有关本机内部开关设置的改动请与合格的维修人员联系。注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。确保窗帘或其他织物不会阻碍通风条件，防止因过热而发生电击或起火。注意事项：即使 POWER 开关处于关的位置，仍有少量电流流经滤波电路。 $ 本机必须接地为了保证本机操作安全，必须将三芯电源插头插入标准的三孔插座，而此插座是通过一般的住宅地线妥善接地的。本机使用的外接线必须是三芯的，正确布线与接地。外接线的错误连接是产生死亡事故的主要原因。本机工作正常并不意味电源已接地且安装得十分安全。为了您的安全，如果对电源的有效接地有任何怀疑，请向合格的电工咨询。 $ 不要开启面板盖。为了减少电击的危险，不要打开面板盖。里面没有用户能维修的部件。有关维修问题，请与合格的维修人员联系。注意事项：交流电源插座（主插座）必须安装在靠近设备的地方，以便易于接近。警告：为减少火患或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。注意事项：为了减少起火或电击的危险以及烦人的干扰，请只使用推荐的附件。显示安全信息。 2

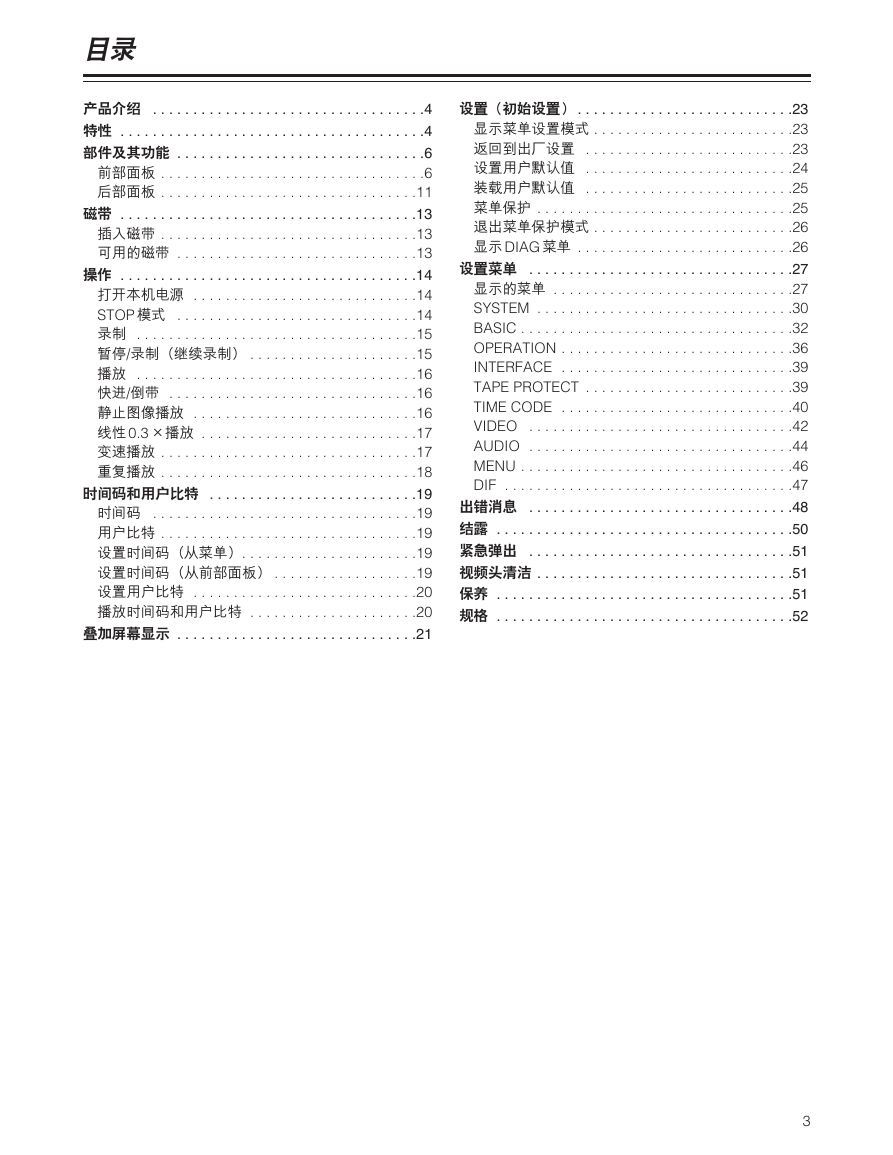

目录产品介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 部件及其功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 前部面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 后部面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 磁带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 插入磁带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 可用的磁带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 打开本机电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 STOP 模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 录制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 暂停/录制（继续录制） . . . . . . . . . . . . . . . . . . . . .15 播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 快进/倒带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 静止图像播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 线性 0.3 ×播放 . . . . . . . . . . . . . . . . . . . . . . . . . . .17 变速播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 重复播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 时间码和用户比特 . . . . . . . . . . . . . . . . . . . . . . . . . .19 时间码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 用户比特 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 设置时间码（从菜单） . . . . . . . . . . . . . . . . . . . . . .19 设置时间码（从前部面板） . . . . . . . . . . . . . . . . . .19 设置用户比特 . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 播放时间码和用户比特 . . . . . . . . . . . . . . . . . . . . .20 叠加屏幕显示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 设置（初始设置） . . . . . . . . . . . . . . . . . . . . . . . . . . .23 显示菜单设置模式 . . . . . . . . . . . . . . . . . . . . . . . . .23 返回到出厂设置 . . . . . . . . . . . . . . . . . . . . . . . . . .23 设置用户默认值 . . . . . . . . . . . . . . . . . . . . . . . . . .24 装载用户默认值 . . . . . . . . . . . . . . . . . . . . . . . . . .25 菜单保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 退出菜单保护模式 . . . . . . . . . . . . . . . . . . . . . . . . .26 显示 DIAG 菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . .26 设置菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 显示的菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 BASIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 INTERFACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 TAPE PROTECT . . . . . . . . . . . . . . . . . . . . . . . . . .39 TIME CODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 VIDEO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 AUDIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46 DIF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47 出错消息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 结露 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 紧急弹出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51 视频头清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51 保养 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52 3

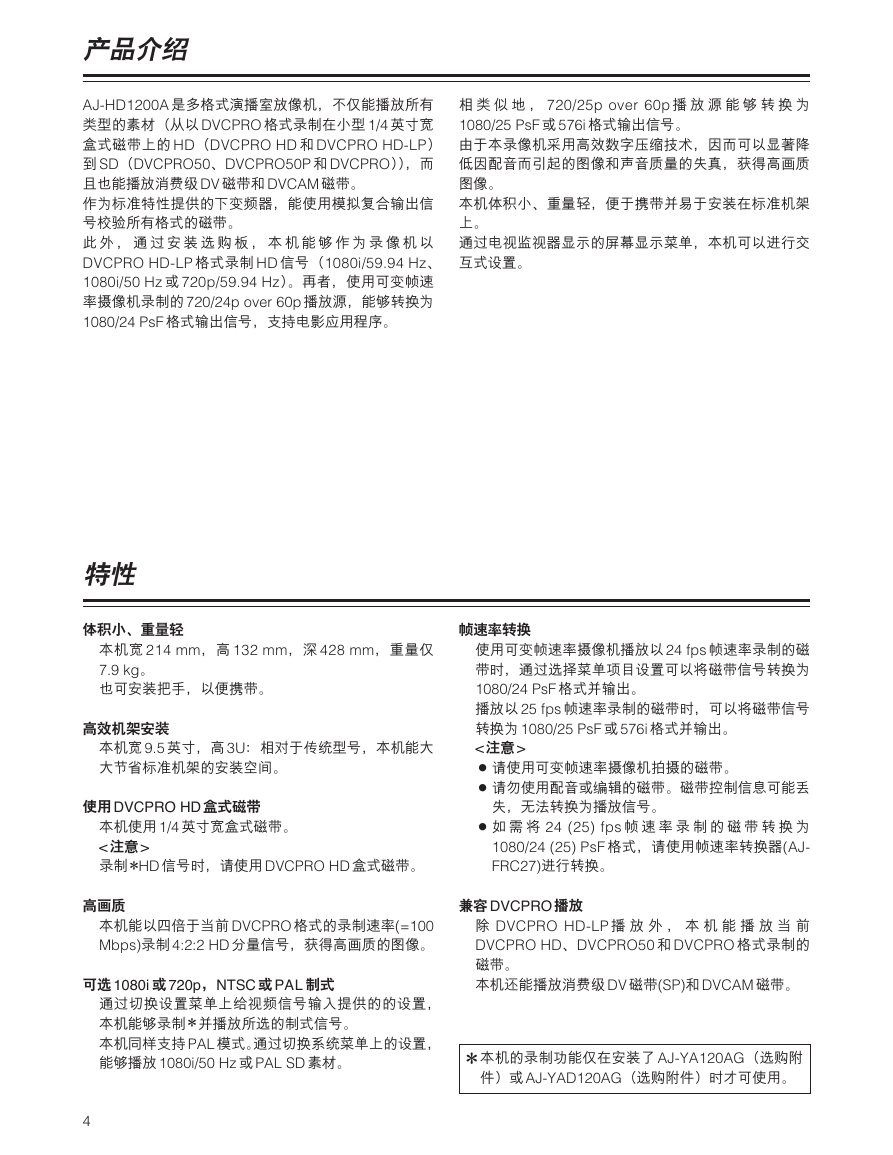

产品介绍 AJ-HD1200A 是多格式演播室放像机，不仅能播放所有类型的素材（从以 DVCPRO 格式录制在小型 1/4 英寸宽盒式磁带上的 HD（DVCPRO HD 和 DVCPRO HD-LP）到 SD（DVCPRO50、DVCPRO50P 和 DVCPRO）），而且也能播放消费级 DV 磁带和 DVCAM 磁带。作为标准特性提供的下变频器，能使用模拟复合输出信号校验所有格式的磁带。此外，通过安装选购板，本机能够作为录像机以 DVCPRO HD-LP 格式录制 HD 信号（1080i/59.94 Hz、 1080i/50 Hz 或 720p/59.94 Hz）。再者，使用可变帧速率摄像机录制的 720/24p over 60p 播放源，能够转换为 1080/24 PsF 格式输出信号，支持电影应用程序。相类似地， 720/25p over 60p 播放源能够转换为 1080/25 PsF 或 576i 格式输出信号。由于本录像机采用高效数字压缩技术，因而可以显著降低因配音而引起的图像和声音质量的失真，获得高画质图像。本机体积小、重量轻，便于携带并易于安装在标准机架上。通过电视监视器显示的屏幕显示菜单，本机可以进行交互式设置。特性体积小、重量轻本机宽 214 mm，高 132 mm，深 428 mm，重量仅 7.9 kg。也可安装把手，以便携带。高效机架安装本机宽 9.5 英寸，高 3U：相对于传统型号，本机能大大节省标准机架的安装空间。使用 DVCPRO HD 盒式磁带本机使用 1/4 英寸宽盒式磁带。 < 注意 > 录制 2HD 信号时，请使用 DVCPRO HD 盒式磁带。高画质本机能以四倍于当前 DVCPRO 格式的录制速率(=100 Mbps)录制 4:2:2 HD 分量信号，获得高画质的图像。可选 1080i 或 720p，NTSC 或 PAL 制式通过切换设置菜单上给视频信号输入提供的的设置，本机能够录制 2 并播放所选的制式信号。本机同样支持 PAL 模式。通过切换系统菜单上的设置，能够播放 1080i/50 Hz 或 PAL SD 素材。 4 帧速率转换使用可变帧速率摄像机播放以 24 fps 帧速率录制的磁带时，通过选择菜单项目设置可以将磁带信号转换为 1080/24 PsF 格式并输出。播放以 25 fps 帧速率录制的磁带时，可以将磁带信号转换为 1080/25 PsF 或 576i 格式并输出。 < 注意 > O 请使用可变帧速率摄像机拍摄的磁带。 O 请勿使用配音或编辑的磁带。磁带控制信息可能丢失，无法转换为播放信号。 O 如需将 24 (25) fps 帧速率录制的磁带转换为 1080/24 (25) PsF 格式，请使用帧速率转换器(AJ- FRC27)进行转换。兼容 DVCPRO 播放除 DVCPRO HD-LP 播放外，本机能播放当前 DVCPRO HD、DVCPRO50 和 DVCPRO 格式录制的磁带。本机还能播放消费级 DV 磁带(SP)和 DVCAM 磁带。 2 本机的录制功能仅在安装了 AJ-YA120AG（选购附件）或 AJ-YAD120AG（选购附件）时才可使用。

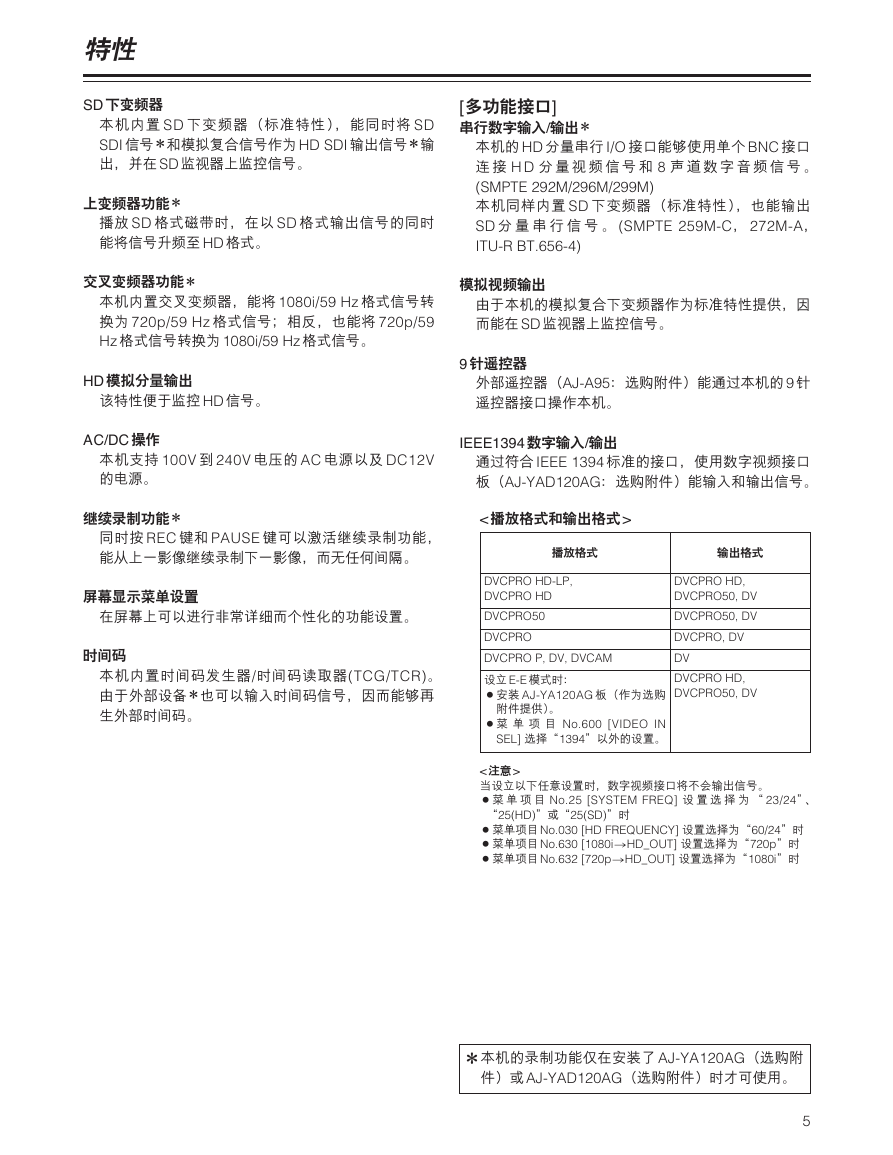

特性 SD 下变频器本机内置 SD 下变频器（标准特性），能同时将 SD SDI 信号 2 和模拟复合信号作为 HD SDI 输出信号 2 输出，并在 SD 监视器上监控信号。上变频器功能 2 播放 SD 格式磁带时，在以 SD 格式输出信号的同时能将信号升频至 HD 格式。交叉变频器功能 2 本机内置交叉变频器，能将 1080i/59 Hz 格式信号转换为 720p/59 Hz 格式信号；相反，也能将 720p/59 Hz 格式信号转换为 1080i/59 Hz 格式信号。 HD 模拟分量输出该特性便于监控 HD 信号。 [多功能接口] 串行数字输入/输出 2 本机的 HD 分量串行 I/O 接口能够使用单个 BNC 接口连接 H D 分量视频信号和 8 声道数字音频信号。 (SMPTE 292M/296M/299M) 本机同样内置 SD 下变频器（标准特性），也能输出 SD 分量串行信号。 (SMPTE 259M-C， 272M-A， ITU-R BT.656-4) 模拟视频输出由于本机的模拟复合下变频器作为标准特性提供，因而能在 SD 监视器上监控信号。 9 针遥控器外部遥控器（AJ-A95：选购附件）能通过本机的 9 针遥控器接口操作本机。 AC/DC 操作本机支持 100V 到 240V 电压的 AC 电源以及 DC12V 的电源。 IEEE1394 数字输入/输出通过符合 IEEE 1394 标准的接口，使用数字视频接口板（AJ-YAD120AG：选购附件）能输入和输出信号。继续录制功能 2 同时按 REC 键和 PAUSE 键可以激活继续录制功能，能从上一影像继续录制下一影像，而无任何间隔。屏幕显示菜单设置在屏幕上可以进行非常详细而个性化的功能设置。时间码本机内置时间码发生器/时间码读取器(TCG/TCR)。由于外部设备 2 也可以输入时间码信号，因而能够再生外部时间码。 < 播放格式和输出格式 > 播放格式输出格式 DVCPRO HD-LP, DVCPRO HD DVCPRO50 DVCPRO DVCPRO P, DV, DVCAM 设立 E-E 模式时： O安装 AJ-YA120AG 板（作为选购附件提供）。 O菜单项目 No.600 [VIDEO IN SEL] 选择“1394”以外的设置。 DVCPRO HD, DVCPRO50, DV DVCPRO50, DV DVCPRO, DV DV DVCPRO HD, DVCPRO50, DV < 注意 > 当设立以下任意设置时，数字视频接口将不会输出信号。 O菜单项目 No.25 [SYSTEM FREQ] 设置选择为 “ 23/24”、 “25(HD)”或“25(SD)”时 O菜单项目 No.030 [HD FREQUENCY] 设置选择为“60/24”时 O菜单项目 No.630 [1080i>HD_OUT] 设置选择为“720p”时 O菜单项目 No.632 [720p>HD_OUT] 设置选择为“1080i”时 2 本机的录制功能仅在安装了 AJ-YA120AG（选购附件）或 AJ-YAD120AG（选购附件）时才可使用。 5

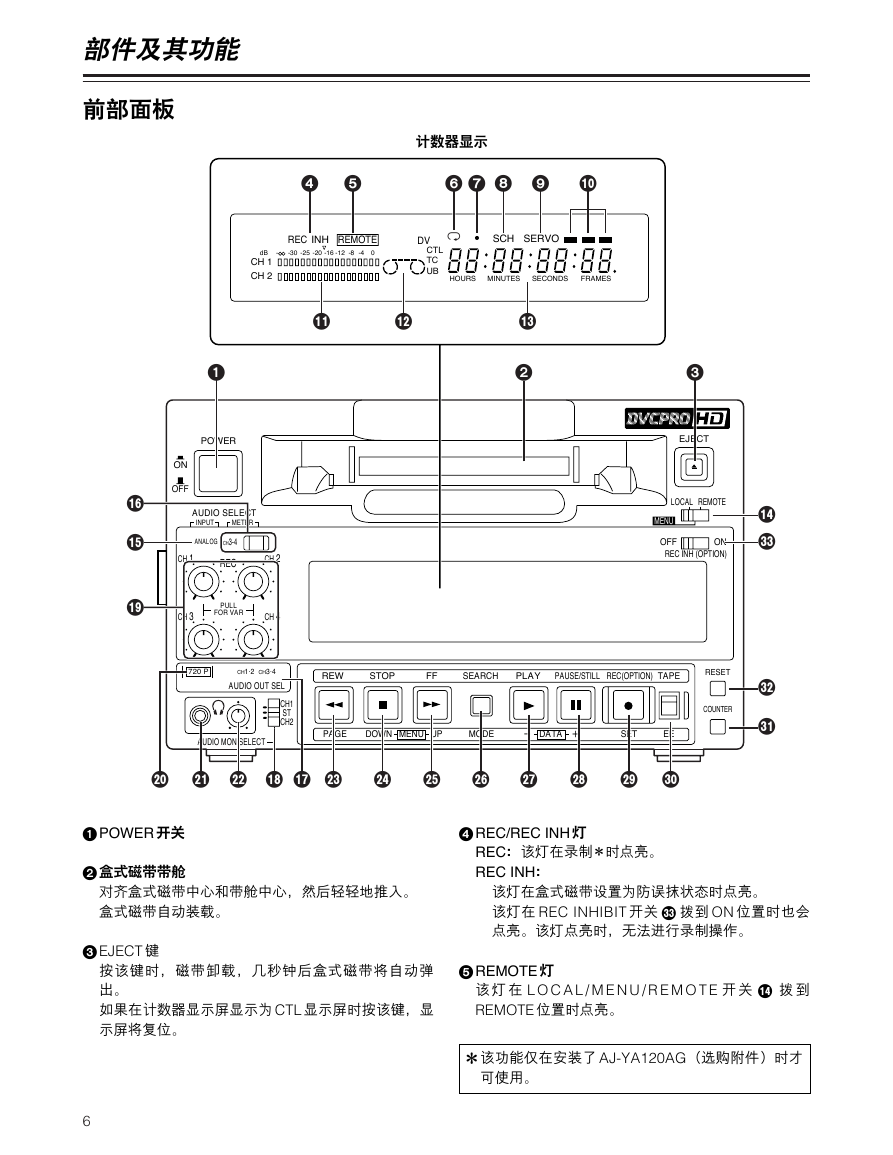

部件及其功能前部面板计数器显示 4 5 6 8 9 : 7 REC INH REMOTE -30 -25 -20 -16 -12 -8 -4 0 - dB CH 1 CH 2 ; < CTL TC UB Q P O REW STOP FF SEARCH PLAY PAUSE/STILL REC(OPTION) TAPE RESET COUNTER PAGE DOWN MENU UP MODE s DATA r SET EE D BFE A IHG J NMLK 1 POWER 开关 2 盒式磁带带舱对齐盒式磁带中心和带舱中心，然后轻轻地推入。盒式磁带自动装载。 3 EJECT 键按该键时，磁带卸载，几秒钟后盒式磁带将自动弹出。如果在计数器显示屏显示为 CTL 显示屏时按该键，显示屏将复位。 4 REC/REC INH 灯 REC：该灯在录制 2 时点亮。 REC INH：该灯在盒式磁带设置为防误抹状态时点亮。该灯在 REC INHIBIT 开关 Q 拨到 ON 位置时也会点亮。该灯点亮时，无法进行录制操作。 5 REMOTE 灯该灯在 L O C A L / M E N U / R E M O T E 开关 > 拨到 REMOTE 位置时点亮。 2 该功能仅在安装了 AJ-YA120AG（选购附件）时才可使用。 6

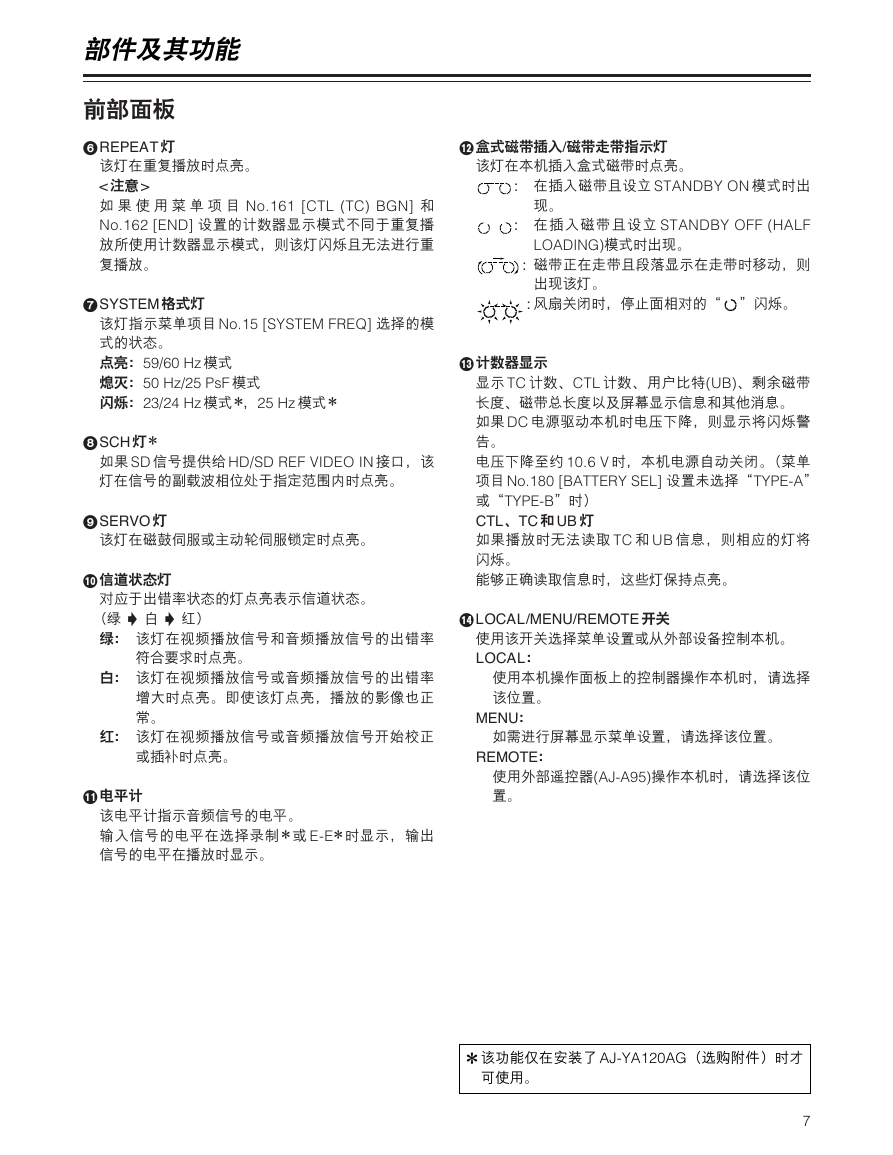

部件及其功能前部面板 6 REPEAT 灯该灯在重复播放时点亮。 < 注意 > 如果使用菜单项目 No.161 [CTL (TC) BGN] 和 No.162 [END] 设置的计数器显示模式不同于重复播放所使用计数器显示模式，则该灯闪烁且无法进行重复播放。 7 SYSTEM 格式灯该灯指示菜单项目 No.15 [SYSTEM FREQ] 选择的模式的状态。点亮：59/60 Hz 模式熄灭：50 Hz/25 PsF 模式闪烁：23/24 Hz 模式 2，25 Hz 模式 2 8 SCH 灯 2 如果 SD 信号提供给 HD/SD REF VIDEO IN 接口，该灯在信号的副载波相位处于指定范围内时点亮。 9 SERVO 灯该灯在磁鼓伺服或主动轮伺服锁定时点亮。 : 信道状态灯对应于出错率状态的灯点亮表示信道状态。（绿 5 白 5 红）绿：该灯在视频播放信号和音频播放信号的出错率符合要求时点亮。白：该灯在视频播放信号或音频播放信号的出错率增大时点亮。即使该灯点亮，播放的影像也正常。红：该灯在视频播放信号或音频播放信号开始校正或插补时点亮。 ; 电平计该电平计指示音频信号的电平。输入信号的电平在选择录制 2 或 E-E2 时显示，输出信号的电平在播放时显示。 < 盒式磁带插入/磁带走带指示灯该灯在本机插入盒式磁带时点亮。 : 在插入磁带且设立 STANDBY ON 模式时出现。 : 在插入磁带且设立 STANDBY OFF (HALF LOADING)模式时出现。 : 磁带正在走带且段落显示在走带时移动，则出现该灯。 : 风扇关闭时，停止面相对的“ ”闪烁。 = 计数器显示显示 TC 计数、CTL 计数、用户比特(UB)、剩余磁带长度、磁带总长度以及屏幕显示信息和其他消息。如果 DC 电源驱动本机时电压下降，则显示将闪烁警告。电压下降至约 10.6 V 时，本机电源自动关闭。（菜单项目 No.180 [BATTERY SEL] 设置未选择“TYPE-A” 或“TYPE-B”时） CTL、TC 和 UB 灯如果播放时无法读取 TC 和 UB 信息，则相应的灯将闪烁。能够正确读取信息时，这些灯保持点亮。 > LOCAL/MENU/REMOTE 开关使用该开关选择菜单设置或从外部设备控制本机。 LOCAL：使用本机操作面板上的控制器操作本机时，请选择该位置。 MENU：如需进行屏幕显示菜单设置，请选择该位置。 REMOTE：使用外部遥控器(AJ-A95)操作本机时，请选择该位置。 2 该功能仅在安装了 AJ-YA120AG（选购附件）时才可使用。 7

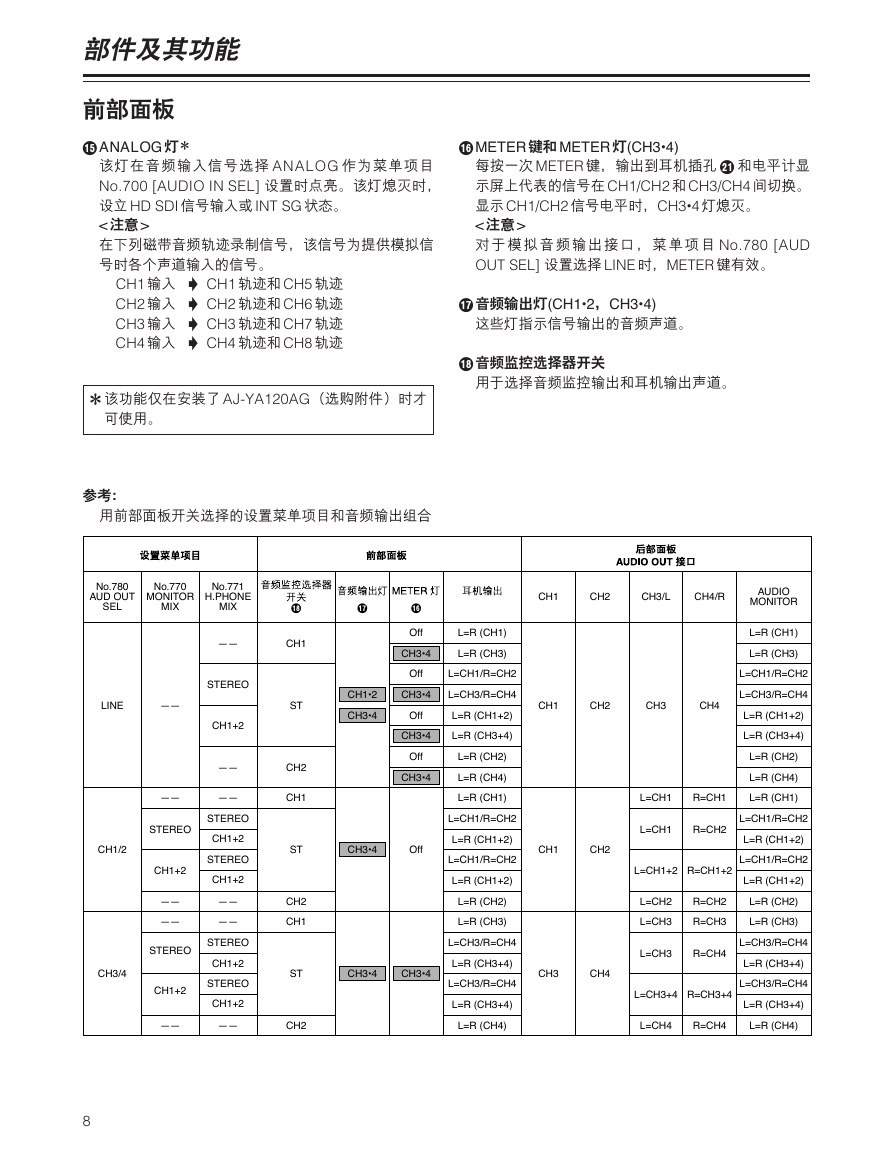

部件及其功能前部面板 ? ANALOG 灯 2 该灯在音频输入信号选择 ANALOG 作为菜单项目 No.700 [AUDIO IN SEL] 设置时点亮。该灯熄灭时，设立 HD SDI 信号输入或 INT SG 状态。 < 注意 > 在下列磁带音频轨迹录制信号，该信号为提供模拟信号时各个声道输入的信号。 CH1 输入 5 CH1 轨迹和 CH5 轨迹 CH2 输入 5 CH2 轨迹和 CH6 轨迹 CH3 输入 5 CH3 轨迹和 CH7 轨迹 CH4 输入 5 CH4 轨迹和 CH8 轨迹 2 该功能仅在安装了 AJ-YA120AG（选购附件）时才可使用。参考：用前部面板开关选择的设置菜单项目和音频输出组合 @ METER 键和 METER 灯(CH3•4) 每按一次 METER 键，输出到耳机插孔 E 和电平计显示屏上代表的信号在 CH1/CH2 和 CH3/CH4 间切换。显示 CH1/CH2 信号电平时，CH3•4 灯熄灭。 < 注意 > 对于模拟音频输出接口，菜单项目 No.780 [AUD OUT SEL] 设置选择 LINE 时，METER 键有效。 A 音频输出灯(CH1•2，CH3•4) 这些灯指示信号输出的音频声道。 B 音频监控选择器开关用于选择音频监控输出和耳机输出声道。 No.780 AUD OUT SEL No.770 MONITOR MIX No.771 H.PHONE MIX B A —— CH1 @ Off L=R (CH1) CH3•4 L=R (CH3) Off L=CH1/R=CH2 CH3•4 L=CH3/R=CH4 Off L=R (CH1+2) CH3•4 L=R (CH3+4) Off L=R (CH2) CH3•4 L=R (CH4) CH1 CH2 CH3/L CH4/R CH1 CH2 CH3 CH4 AUDIO MONITOR L=R (CH1) L=R (CH3) L=CH1/R=CH2 L=CH3/R=CH4 L=R (CH1+2) L=R (CH3+4) L=R (CH2) L=R (CH4) L=R (CH1) L=CH1/R=CH2 L=R (CH1+2) L=CH1/R=CH2 L=R (CH1+2) L=R (CH2) L=R (CH3) L=CH3/R=CH4 L=R (CH3+4) L=CH3/R=CH4 L=R (CH3+4) L=R (CH4) CH1 CH2 CH3 CH4 L=CH1 R=CH1 L=R (CH1) L=CH1 R=CH2 L=CH1+2 R=CH1+2 L=CH1/R=CH2 L=R (CH1+2) L=CH1/R=CH2 L=R (CH1+2) L=CH2 R=CH2 L=R (CH2) L=CH3 R=CH3 L=R (CH3) L=CH3 R=CH4 L=CH3+4 R=CH3+4 L=CH3/R=CH4 L=R (CH3+4) L=CH3/R=CH4 L=R (CH3+4) L=CH4 R=CH4 L=R (CH4) LINE —— —— STEREO CH1+2 —— —— STEREO CH1+2 CH1/2 CH3/4 STEREO CH1+2 —— —— STEREO CH1+2 STEREO CH1+2 —— —— STEREO CH1+2 STEREO CH1+2 CH1•2 CH3•4 ST CH2 CH1 ST CH3•4 Off CH2 CH1 ST CH3•4 CH3•4 —— —— CH2 8
