AW8 系列 (AW8, AW8-MAX) Intel Pentium 4 系統主機板 Socket 775 使用手冊 Rev. 1.00

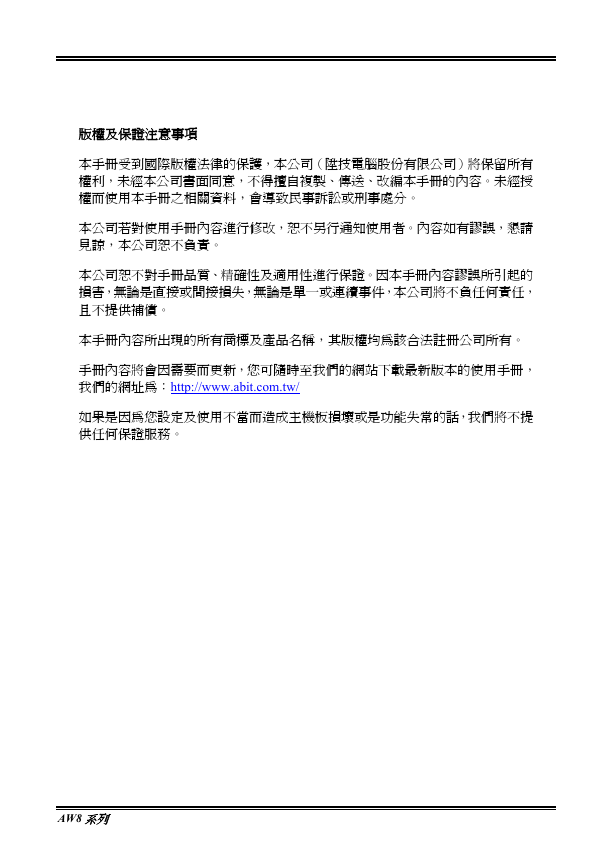

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 AW8 系列

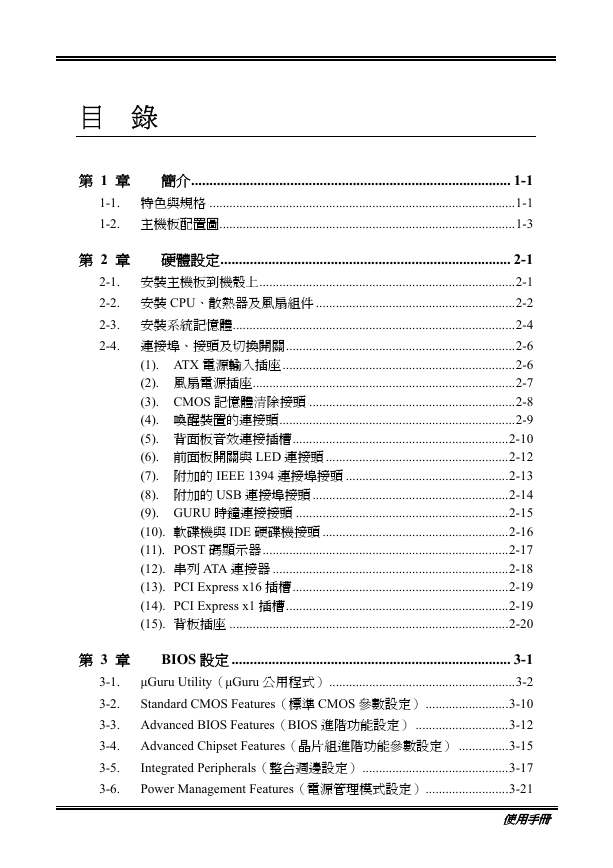

目錄第 1 章簡介....................................................................................... 1-1 1-1. 特色與規格 ............................................................................................1-1 1-2. 主機板配置圖.........................................................................................1-3 第 2 章硬體設定............................................................................... 2-1 2-1. 安裝主機板到機殼上.............................................................................2-1 2-2. 安裝 CPU、散熱器及風扇組件 ............................................................2-2 2-3. 安裝系統記憶體.....................................................................................2-4 2-4. 連接埠、接頭及切換開關.....................................................................2-6 (1). ATX 電源輸入插座......................................................................2-6 (2). 風扇電源插座...............................................................................2-7 (3). CMOS 記憶體清除接頭 ..............................................................2-8 (4). 喚醒裝置的連接頭.......................................................................2-9 (5). 背面板音效連接插槽.................................................................2-10 (6). 前面板開關與 LED 連接頭 .......................................................2-12 (7). 附加的 IEEE 1394 連接埠接頭 .................................................2-13 (8). 附加的 USB 連接埠接頭 ...........................................................2-14 (9). GURU 時鐘連接接頭 ................................................................2-15 (10). 軟碟機與 IDE 硬碟機接頭 ........................................................2-16 (11). POST 碼顯示器..........................................................................2-17 (12). 串列 ATA 連接器 .......................................................................2-18 (13). PCI Express x16 插槽.................................................................2-19 (14). PCI Express x1 插槽...................................................................2-19 (15). 背板插座 ....................................................................................2-20 第 3 章 BIOS 設定 ............................................................................ 3-1 3-1. Guru Utility（Guru 公用程式）........................................................3-2 3-2. Standard CMOS Features（標準 CMOS 參數設定）.........................3-10 3-3. Advanced BIOS Features（BIOS 進階功能設定） ............................3-12 3-4. Advanced Chipset Features（晶片組進階功能參數設定） ...............3-15 3-5. Integrated Peripherals（整合週邊設定）............................................3-17 Power Management Features（電源管理模式設定）.........................3-21 3-6. 使用手冊

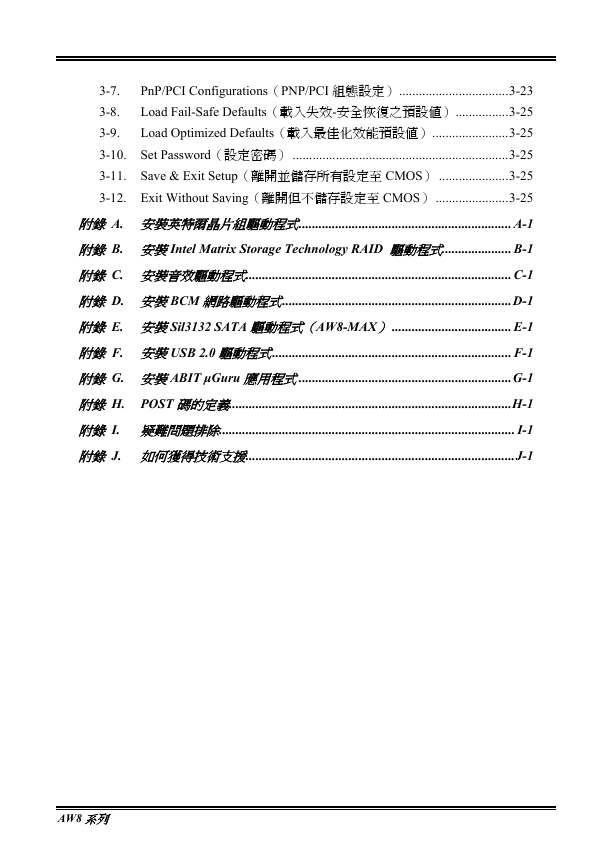

PnP/PCI Configurations（PNP/PCI 組態設定）.................................3-23 3-7. Load Fail-Safe Defaults（載入失效-安全恢復之預設值）................3-25 3-8. 3-9. Load Optimized Defaults（載入最佳化效能預設值）.......................3-25 3-10. Set Password（設定密碼） .................................................................3-25 3-11. Save & Exit Setup（離開並儲存所有設定至 CMOS） .....................3-25 3-12. Exit Without Saving（離開但不儲存設定至 CMOS） ......................3-25 附錄 A. 安裝英特爾晶片組驅動程式................................................................A-1 附錄 B. 安裝Intel Matrix Storage Technology RAID 驅動程式.....................B-1 附錄 C. 安裝音效驅動程式................................................................................C-1 附錄 D. 安裝BCM 網路驅動程式.....................................................................D-1 附錄 E. 安裝Sil3132 SATA 驅動程式（AW8-MAX）....................................E-1 附錄 F. 安裝USB 2.0 驅動程式........................................................................F-1 附錄 G. 安裝ABIT Guru 應用程式................................................................G-1 附錄 H. POST 碼的定義.....................................................................................H-1 附錄 I. 疑難問題排除......................................................................................... I-1 附錄 J. 如何獲得技術支援.................................................................................J-1 AW8 系列

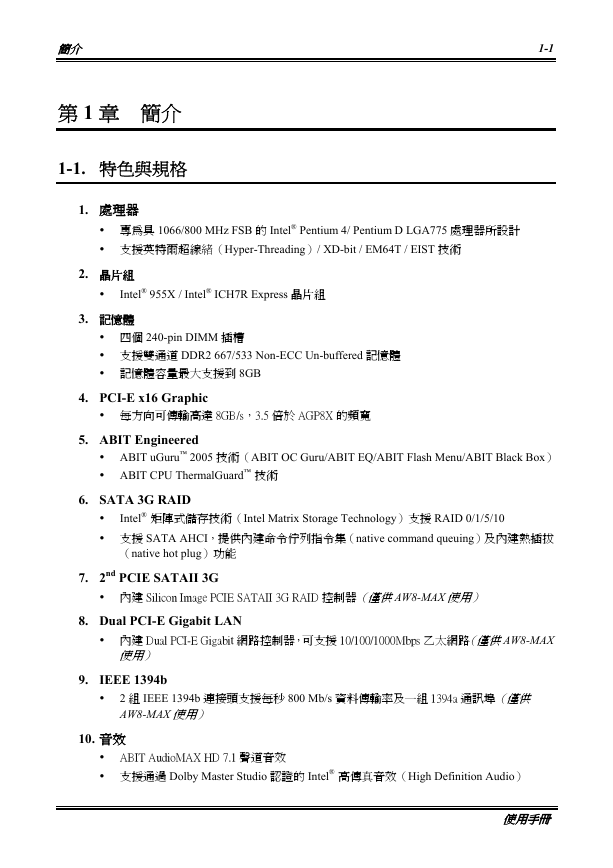

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. 處理器 ! 專為具 1066/800 MHz FSB 的 Intelﬁ Pentium 4/ Pentium D LGA775 處理器所設計 ! 支援英特爾超線緒（Hyper-Threading）/ XD-bit / EM64T / EIST 技術 2. 晶片組 ! Intelﬁ 955X / Intelﬁ ICH7R Express 晶片組 3. 記憶體 ! 四個 240-pin DIMM 插槽 ! 支援雙通道 DDR2 667/533 Non-ECC Un-buffered 記憶體 ! 記憶體容量最大支援到 8GB 4. PCI-E x16 Graphic ! 每方向可傳輸高達 8GB/s，3.5 倍於 AGP8X 的頻寬 5. ABIT Engineered ! ABIT uGuru 2005 技術（ABIT OC Guru/ABIT EQ/ABIT Flash Menu/ABIT Black Box） ! ABIT CPU ThermalGuard 技術 6. SATA 3G RAID ! Intelﬁ 矩陣式儲存技術（Intel Matrix Storage Technology）支援 RAID 0/1/5/10 ! 支援 SATA AHCI，提供內建命令佇列指令集（native command queuing）及內建熱插拔（native hot plug）功能 7. 2nd PCIE SATAII 3G ! 內建 Silicon Image PCIE SATAII 3G RAID 控制器（僅供AW8-MAX 使用） 8. Dual PCI-E Gigabit LAN ! 內建 Dual PCI-E Gigabit 網路控制器，可支援 10/100/1000Mbps 乙太網路（僅供AW8-MAX 使用） 9. IEEE 1394b ! 2 組 IEEE 1394b 連接頭支援每秒 800 Mb/s 資料傳輸率及一組 1394a 通訊埠（僅供 AW8-MAX 使用） 10. 音效 ! ABIT AudioMAX HD 7.1 聲道音效 ! 支援通過 Dolby Master Studio 認證的 Intelﬁ 高傳真音效（High Definition Audio）使用手冊

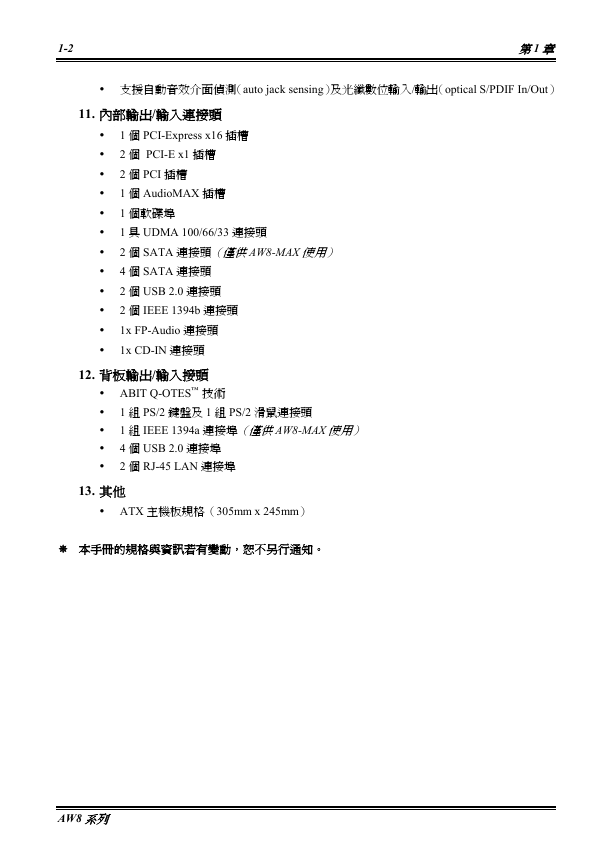

1-2 第1 章 ! 支援自動音效介面偵測（auto jack sensing）及光纖數位輸入/輸出（optical S/PDIF In/Out） 11. 內部輸出/輸入連接頭 ! 1 個 PCI-Express x16 插槽 ! 2 個 PCI-E x1 插槽 ! 2 個 PCI 插槽 ! 1 個 AudioMAX 插槽 ! 1 個軟碟埠 ! 1 具 UDMA 100/66/33 連接頭 ! 2 個 SATA 連接頭（僅供AW8-MAX 使用） ! 4 個 SATA 連接頭 ! 2 個 USB 2.0 連接頭 ! 2 個 IEEE 1394b 連接頭 ! 1x FP-Audio 連接頭 ! 1x CD-IN 連接頭 12. 背板輸出/輸入接頭 ! ABIT Q-OTES 技術 ! 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 ! 1 組 IEEE 1394a 連接埠（僅供AW8-MAX 使用） ! 4 個 USB 2.0 連接埠 ! 2 個 RJ-45 LAN 連接埠 13. 其他 ! ATX 主機板規格（305mm x 245mm） # 本手冊的規格與資訊若有變動，恕不另行通知。 AW8 系列

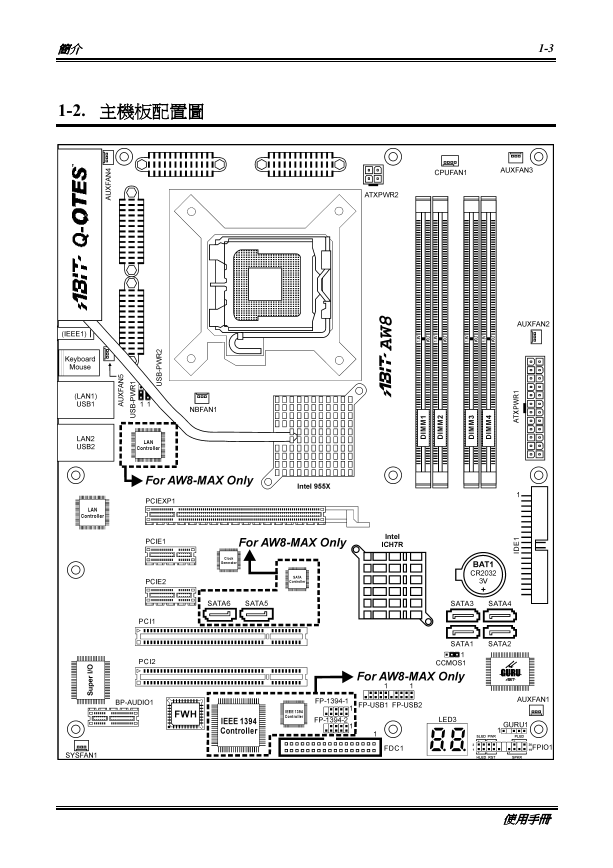

簡介 1-3 1-2. 主機板配置圖使用手冊

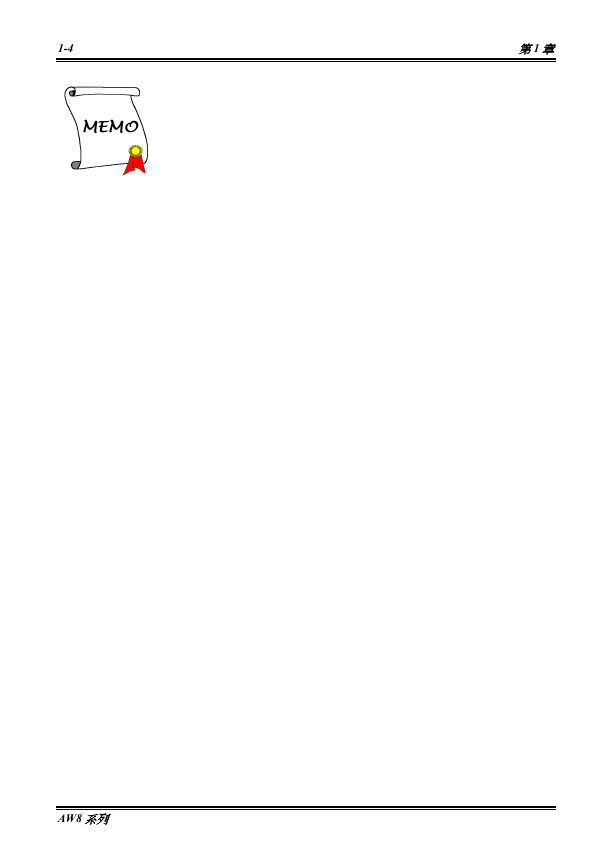

1-4 第1 章 AW8 系列
