升技Abit主板-AL8说明书.pdf
簡介
特色與規格
主機板配置圖
硬體設定
安裝主機板到機殼上
安裝CPU、散熱器及風扇組件
安裝系統記憶體
連接埠、接頭及切換開關
AL8:
AL8-V:
BIOS設定
μGuru Utility（μGuru公用程式）
Brand Name:
Frequency:
CPU Operating Speed：
User Define:
Voltages Control:
Power Cycle Statistics:
ABIT EQ Beep Control:
CPU Temperature/System Temperature/PWM Temperature:
All Voltages:
CPU/NB/SYS/AUX FAN Speed:
CPU/NB/SYS FanEQ Control:
AUX FanEQ Control:
Standard CMOS Features（標準CMOS參數設定）
Date (mm:dd:yy):
Time (hh:mm:ss):
IDE HDD Auto-Detection:
IDE Channel 0 Master/Slave, IDE Channel 1 Master/Slave, Extended IDE Drive:
Access Mode:
Capacity:
Cylinder:
Head:
Precomp:
Landing Zone:
Sector:
Drive A & Drive B:
Floppy 3 Mode Support:
Halt On:
Base Memory:
Extended Memory:
Total Memory:
Advanced BIOS Features（BIOS進階功能設定）
Thermal Management
TM2 Bus Ratio
TM2 Bus VID
Limit CPUID MaxVal
C1E Function
Execute Disable Bit
Hard Disk Boot Priority:
CPU L3 Cache
Hyper-Threading Technology
Quick Power On Self Test:
First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:
Boot Up Floppy Seek:
Boot Up NumLock Status:
Security Option:
MPS Version Ctrl For OS:
Report No FDD For WIN 95:
Full Screen LOGO Show:
Advanced Chipset Features（晶片組進階功能參數設定）
DRAM Timing Selectable：
DRAM RAS# to CAS# Delay
DRAM RAS# Precharge:
Precharge Delay (tRAS):
Memory Hole At 15M-16M:
PCI Express Slot 1 ~ PCI Express Slot 3:
PCI-E Compliancy Mode:
PEG Force X1
Integrated Peripherals（整合週邊設定）
IDE DMA transfer access:
On-Chip Primary PCI IDE:
On-Chip Secondary PCI IDE:
SATA Mode:
On-Chip Serial ATA:
SATA PORT Speed Setting
PCIe Lan Controller
PCIe SATA Controller
USB Controller
USB 2.0 Controller
USB Keyboard Support
USB Mouse Support
Onchip Audio Controller
IEEE 1394 Controller:
POWER ON Function:
KB Power ON Password:
Hot Key Power ON:
Onboard FDC Controller:
Onboard Serial Port 1:
Onboard Parallel Port:
Parallel Port Mode:
EPP Mode Select:
ECP Mode Use DMA:
PWRON After PWR-Fail
Onboard Lan Boot ROM
Power Management Features（電源管理模式設定）
PCI Express PME
ACPI Suspend Type
Run VGABIOS if S3 Resume
Soft-Off by PWR-BTTN
Energy Lake Function
Wake-Up by PCI card
Power On by Ring
WakeUp On LAN:
WakeUp On 1394:
USB KB Wake-Up From S3:
Resume by Alarm:
PnP/PCI Configurations（PNP/PCI組態設定）
Init Display First
Resources Controlled By:
PCI/VGA Palette Snoop:
Maximum Payload Size
Load Fail-Safe Defaults（載入失效-安全恢復之預設值）
Load Optimized Defaults（載入最佳化效能預設值）
Set Password（設定密碼）
Save & Exit Setup（離開並儲存所有設定至CMOS）
Exit Without Saving（離開但不儲存設定至CMOS）
安裝英特爾晶片組驅動程式
安裝Intel Matrix Storage Technology RAID 驅動程式
主選單
建立磁碟陣列
刪除磁碟陣列的容量
將硬碟機重置為非磁碟陣列
離開
安裝音效驅動程式
安裝BCM網路驅動程式
安裝Sil3132 SATA驅動程式（AL8）
主選單
選項1 Create RAID set
選項2 Delete RAID set
選項3 Rebuild Raid1 set
選項4 Low Level Format
選項5 Logical Drive Info
安裝USB 2.0驅動程式
安裝ABIT μGuru應用程式
POST碼的定義
CF
疑難問題排除
重點提示 ……
如何獲得技術支援
AL8 系列
(AL8, AL8-V)
Intel Pentium 4 系統主機板
Socket 775
使用手冊
Rev. 1.00

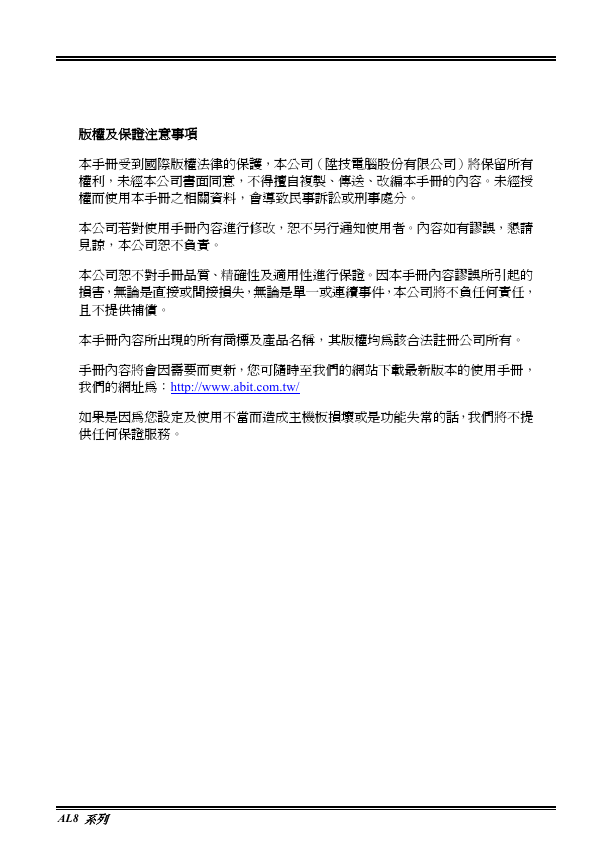

版權及保證注意事項
本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有
權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授
權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。
本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請
見諒，本公司恕不負責。
本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的
損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，
且不提供補償。
本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。
手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，
我們的網址為：http://www.abit.com.tw/
如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提
供任何保證服務。
AL8 系列

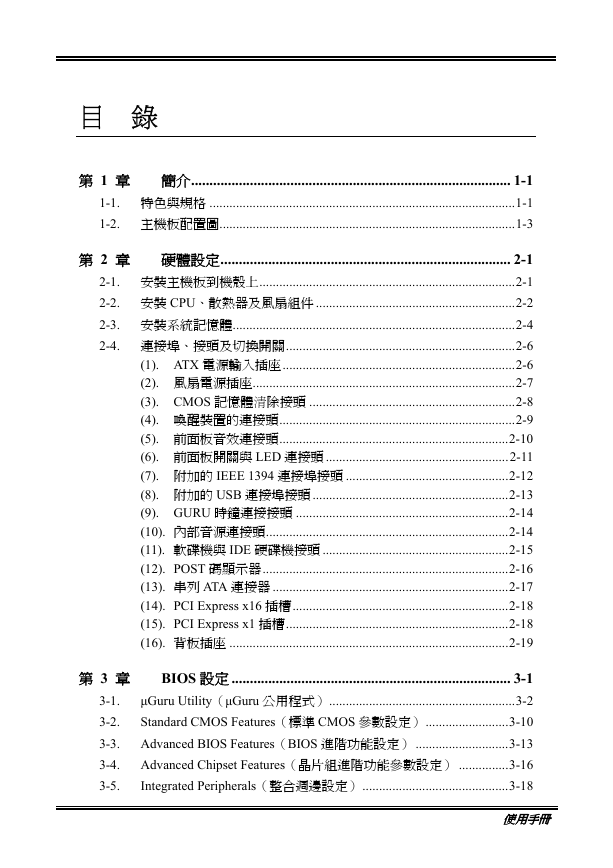

目 錄
第 1 章 簡介....................................................................................... 1-1
1-1. 特色與規格 ............................................................................................1-1
1-2. 主機板配置圖.........................................................................................1-3
第 2 章 硬體設定............................................................................... 2-1
2-1. 安裝主機板到機殼上.............................................................................2-1
2-2. 安裝 CPU、散熱器及風扇組件 ............................................................2-2
2-3. 安裝系統記憶體.....................................................................................2-4
2-4. 連接埠、接頭及切換開關.....................................................................2-6
(1). ATX 電源輸入插座......................................................................2-6
(2). 風扇電源插座...............................................................................2-7
(3). CMOS 記憶體清除接頭 ..............................................................2-8
(4). 喚醒裝置的連接頭.......................................................................2-9
(5). 前面板音效連接頭.....................................................................2-10
(6). 前面板開關與 LED 連接頭 .......................................................2-11
(7). 附加的 IEEE 1394 連接埠接頭 .................................................2-12
(8). 附加的 USB 連接埠接頭 ...........................................................2-13
(9). GURU 時鐘連接接頭 ................................................................2-14
(10). 內部音源連接頭.........................................................................2-14
(11). 軟碟機與 IDE 硬碟機接頭 ........................................................2-15
(12). POST 碼顯示器..........................................................................2-16
(13). 串列 ATA 連接器 .......................................................................2-17
(14). PCI Express x16 插槽.................................................................2-18
(15). PCI Express x1 插槽...................................................................2-18
(16). 背板插座 ....................................................................................2-19
BIOS 設定 ............................................................................ 3-1
第 3 章
Guru Utility（Guru 公用程式）........................................................3-2
3-1.
3-2.
Standard CMOS Features（標準 CMOS 參數設定）.........................3-10
3-3. Advanced BIOS Features（BIOS 進階功能設定） ............................3-13
3-4. Advanced Chipset Features（晶片組進階功能參數設定） ...............3-16
3-5.
Integrated Peripherals（整合週邊設定）............................................3-18
使用手冊

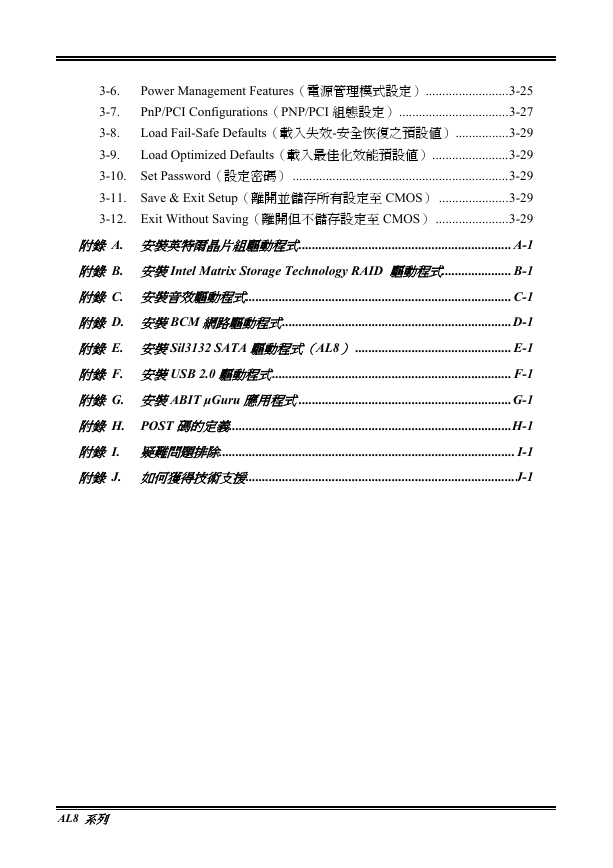

Power Management Features（電源管理模式設定）.........................3-25
3-6.
PnP/PCI Configurations（PNP/PCI 組態設定）.................................3-27
3-7.
Load Fail-Safe Defaults（載入失效-安全恢復之預設值）................3-29
3-8.
3-9.
Load Optimized Defaults（載入最佳化效能預設值）.......................3-29
3-10. Set Password（設定密碼） .................................................................3-29
3-11. Save & Exit Setup（離開並儲存所有設定至 CMOS） .....................3-29
3-12. Exit Without Saving（離開但不儲存設定至 CMOS） ......................3-29
附錄 A. 安裝英特爾晶片組驅動程式................................................................A-1
附錄 B. 安裝Intel Matrix Storage Technology RAID 驅動程式.....................B-1
附錄 C. 安裝音效驅動程式................................................................................C-1
附錄 D. 安裝BCM 網路驅動程式.....................................................................D-1
附錄 E. 安裝Sil3132 SATA 驅動程式（AL8）...............................................E-1
附錄 F. 安裝USB 2.0 驅動程式........................................................................F-1
附錄 G. 安裝ABIT Guru 應用程式................................................................G-1
附錄 H. POST 碼的定義.....................................................................................H-1
附錄 I. 疑難問題排除......................................................................................... I-1
附錄 J. 如何獲得技術支援.................................................................................J-1
AL8 系列
簡介
1-1
第 1 章 簡介
1-1. 特色與規格
1. LGA775 CPU 插槽
! 專為具 1066/800/533 MHz FSB 的 Intelfi Pentium 4/ Pentium D LGA775 處理器所設計
! 支援英特爾超線緒（Hyper-Threading）/ XD-bit / EM64T / EIST 技術
2. Express 晶片組
! Intelfi 945P/ Intelfi ICH7R Express Chipset (AL8)
! Intelfi 945P/ Intelfi ICH7 Express Chipset (AL8-V)
3. 彈性擴充的記憶體
! 4 條 240-pin DIMM 記憶體插槽（Un-buffered Non-ECC 記憶體）
! 記憶體容量最大支援到 4GB
4. PCI Express x16 繪圖卡插槽
! 每方向可傳輸高達 8GB/s，3.5 倍於 AGP8X 的頻寬
5. SATAII 3G RAID
! Intelfi 矩陣式儲存技術（Intel Matrix Storage Technology）支援 RAID 0/1/5/10
! 支援 SATA AHCI，提供內建命令佇列指令集（native command queuing）及內建熱插拔
（native hot plug）功能
6. 2nd PCIE SATAII 3G
! 內建 Silicon Image PCIE SATAII 3G RAID 控制器（僅供AL8 使用）
7. 高傳真音效
! ABIT AudioMAX HD 7.1 聲道音效
! 支援通過 Dolby Master Studio 認證的 Intelfi 高傳真音效（High Definition Audio）
! 支援自動音效介面偵測（auto jack sensing）及光纖數位輸入/輸出（optical S/PDIF In/Out）
8. IEEE 1394a
! 2 組 IEEE 1394 連接頭支援每秒 400/200/100 Mb 資料傳輸率（僅供AL8 使用）
9. Gigabit LAN
! 內建 Dual PCI-E Gigabit 網路控制器，可支援 10/100/1000Mbps 乙太網路
10. ABIT Engineered
! ABIT uGuru 2005 技術（ABIT OC Guru/ABIT EQ/ABIT Flash Menu/ABIT Black Box）
! ABIT CPU ThermalGuard 技術
使用手冊

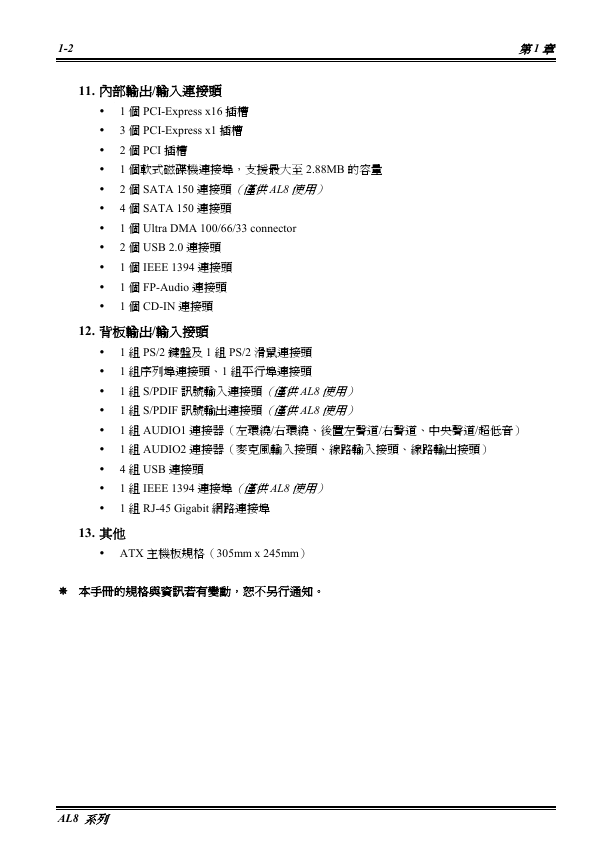

1-2
第1 章
11. 內部輸出/輸入連接頭
! 1 個 PCI-Express x16 插槽
! 3 個 PCI-Express x1 插槽
! 2 個 PCI 插槽
! 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量
! 2 個 SATA 150 連接頭（僅供AL8 使用）
! 4 個 SATA 150 連接頭
! 1 個 Ultra DMA 100/66/33 connector
! 2 個 USB 2.0 連接頭
! 1 個 IEEE 1394 連接頭
! 1 個 FP-Audio 連接頭
! 1 個 CD-IN 連接頭
12. 背板輸出/輸入接頭
! 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭
! 1 組序列埠連接頭、1 組平行埠連接頭
! 1 組 S/PDIF 訊號輸入連接頭（僅供AL8 使用）
! 1 組 S/PDIF 訊號輸出連接頭（僅供AL8 使用）
! 1 組 AUDIO1 連接器（左環繞/右環繞、後置左聲道/右聲道、中央聲道/超低音）
! 1 組 AUDIO2 連接器（麥克風輸入接頭、線路輸入接頭、線路輸出接頭）
! 4 組 USB 連接頭
! 1 組 IEEE 1394 連接埠（僅供AL8 使用）
! 1 組 RJ-45 Gigabit 網路連接埠
13. 其他
! ATX 主機板規格（305mm x 245mm）
# 本手冊的規格與資訊若有變動，恕不另行通知。
AL8 系列
簡介
1-3

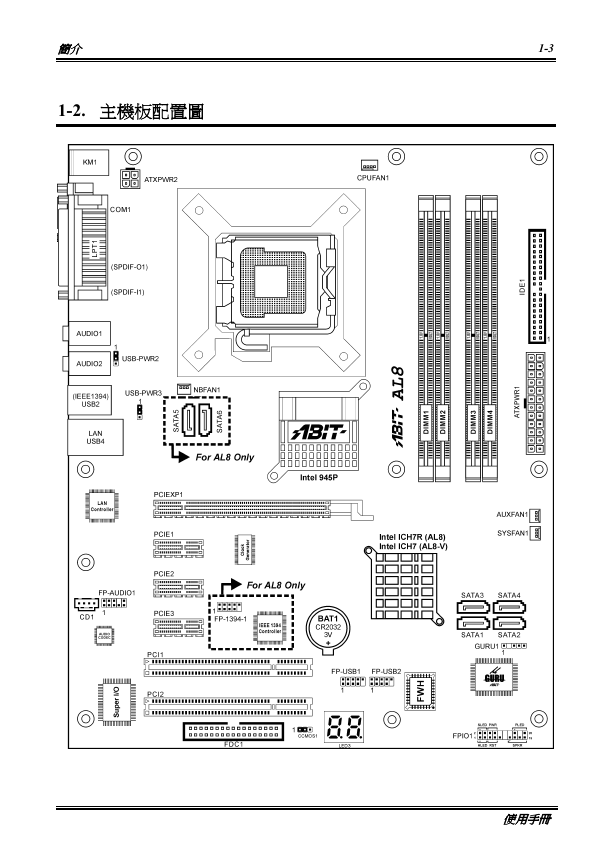

1-2. 主機板配置圖
使用手冊
1-4
1-4
第1 章
第1 章
AL8 系列
AL8 系列
