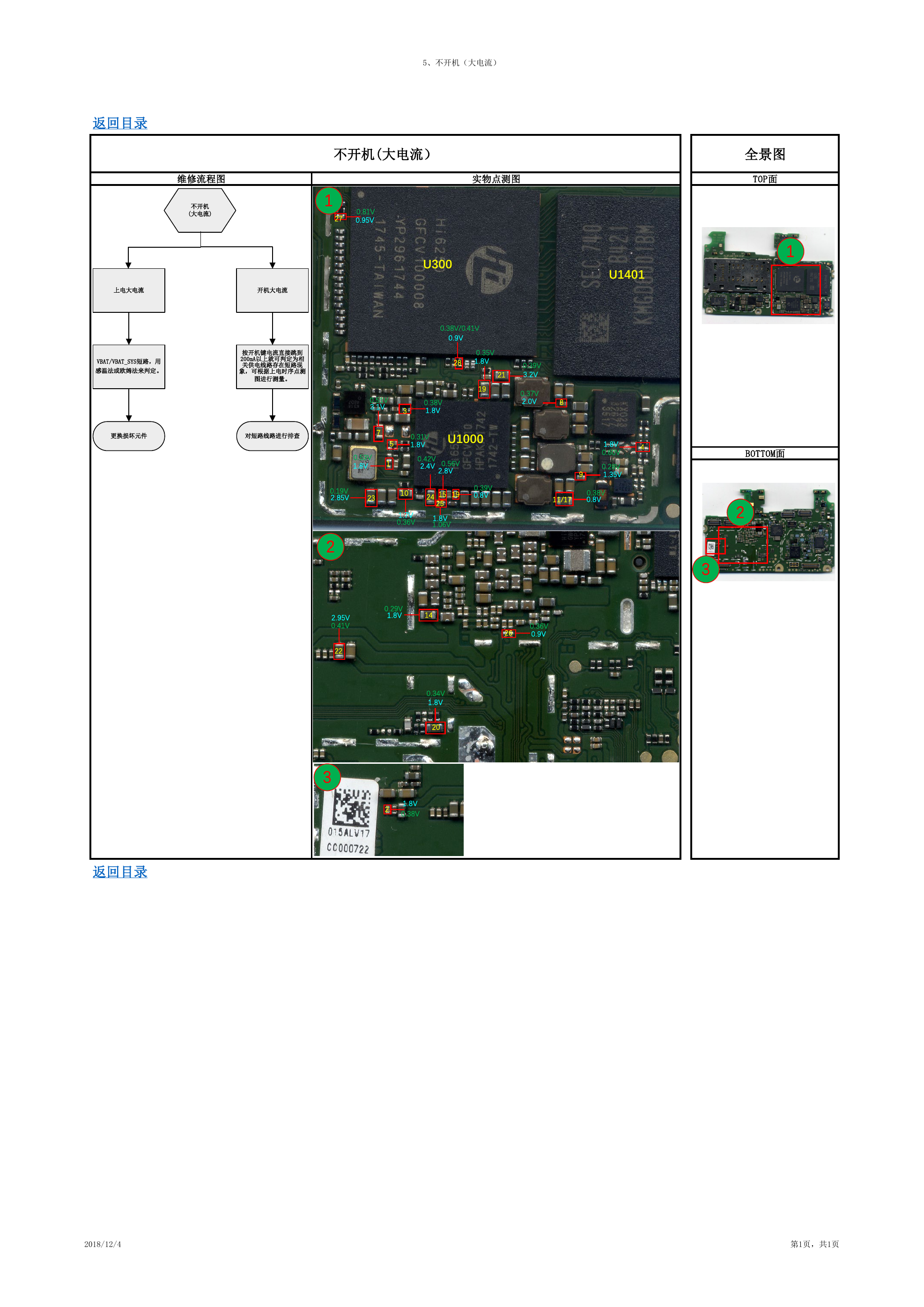

全景图 TOP面 1 BOTTOM面 2 3 5、不开机（大电流） 返回目录 维修流程图 不开机 (大电流) 不开机(大电流） 实物点测图 1 27 0.81V 0.95V U300 U1401 0.38V/0.41V 0.9V 0.35V 1.8V 28 21 19 0.51V 3.1V 0.38V 1.8V 3 7 5 1 0.53V 1.8V 0.31V 1.8V U1000 0.42V 2.4V 0.56V 2.8V 0.19V 2.85V 23 0.39V 0.8V 10 1.7V 0.36V 19 24 15 25 1.8V 1.06V 0.39V 3.2V 0.37V 2.0V 8 4 1.8V 0.60V 0.28V 1.35V 9 11/17 0.38V 0.8V 2 2.95V 0.41V 22 3 0.29V 1.8V 14 26 0.36V 0.9V 0.34V 1.8V 20 2 1.8V 0.38V 上电大电流 开机大电流 VBAT/VBAT_SYS短路，用 感温法或欧姆法来判定。 按开机键电流直接跳到 200mA以上就可判定为相 关供电线路存在短路现 象，可根据上电时序点测 图进行测量。 更换损坏元件 对短路线路进行排查 返回目录 2018/12/4 第1页，共1页
