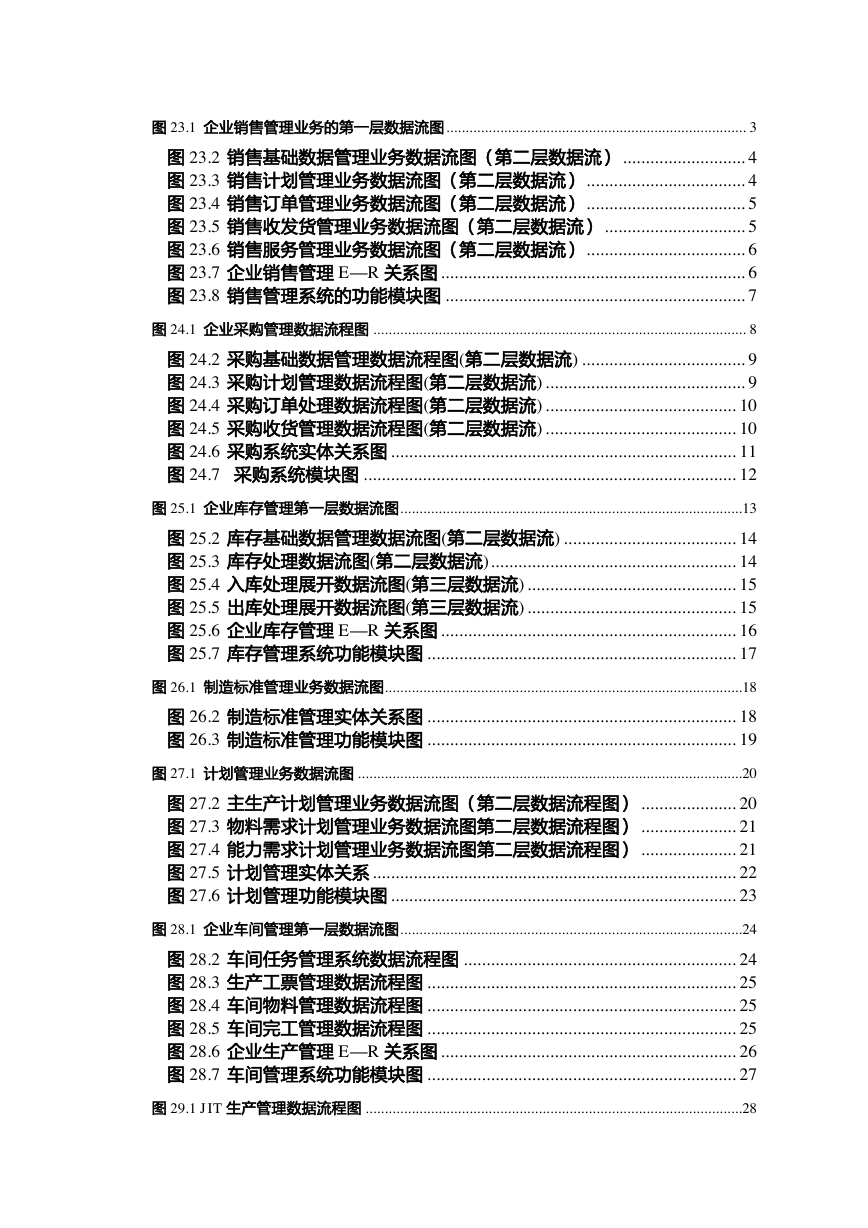

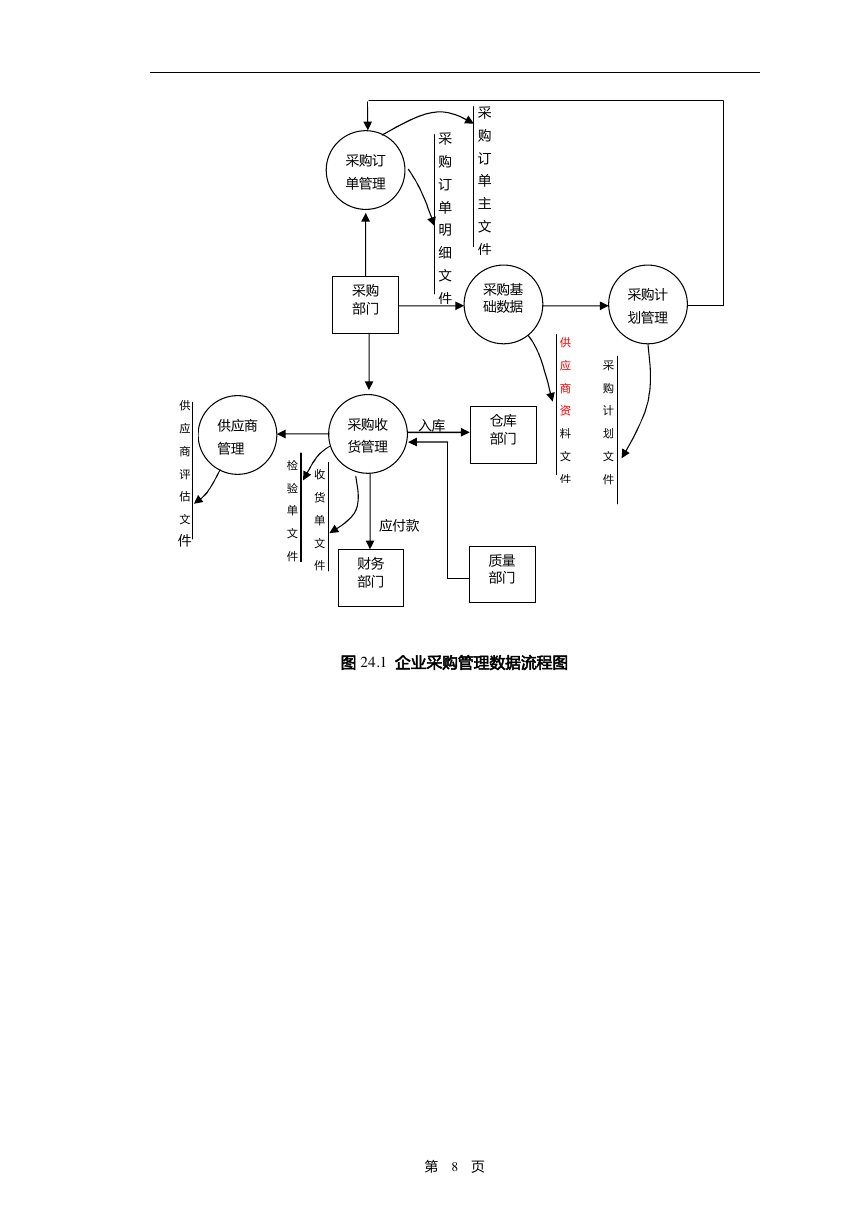

图 23.1 企业销售管理业务的第一层数据流图.............................................................................. 3 图 23.2 销售基础数据管理业务数据流图（第二层数据流） ........................... 4 图 23.3 销售计划管理业务数据流图（第二层数据流）................................... 4 图 23.4 销售订单管理业务数据流图（第二层数据流）................................... 5 图 23.5 销售收发货管理业务数据流图（第二层数据流） ............................... 5 图 23.6 销售服务管理业务数据流图（第二层数据流）................................... 6 图 23.7 企业销售管理 E—R 关系图 ................................................................... 6 图 23.8 销售管理系统的功能模块图 .................................................................. 7 图 24.1 企业采购管理数据流程图 ................................................................................................. 8 图 24.2 采购基础数据管理数据流程图(第二层数据流).................................... 9 图 24.3 采购计划管理数据流程图(第二层数据流)............................................ 9 图 24.4 采购订单处理数据流程图(第二层数据流)..........................................10 图 24.5 采购收货管理数据流程图(第二层数据流)..........................................10 图 24.6 采购系统实体关系图 ............................................................................11 图 24.7 采购系统模块图 ..................................................................................12 图 25.1 企业库存管理第一层数据流图.........................................................................................13 图 25.2 库存基础数据管理数据流图(第二层数据流)......................................14 图 25.3 库存处理数据流图(第二层数据流)......................................................14 图 25.4 入库处理展开数据流图(第三层数据流)..............................................15 图 25.5 出库处理展开数据流图(第三层数据流)..............................................15 图 25.6 企业库存管理 E—R 关系图 .................................................................16 图 25.7 库存管理系统功能模块图 ....................................................................17 图 26.1 制造标准管理业务数据流图.............................................................................................18 图 26.2 制造标准管理实体关系图 ....................................................................18 图 26.3 制造标准管理功能模块图 ....................................................................19 图 27.1 计划管理业务数据流图 ....................................................................................................20 图 27.2 主生产计划管理业务数据流图（第二层数据流程图） .....................20 图 27.3 物料需求计划管理业务数据流图第二层数据流程图） .....................21 图 27.4 能力需求计划管理业务数据流图第二层数据流程图） .....................21 图 27.5 计划管理实体关系 ................................................................................22 图 27.6 计划管理功能模块图 ............................................................................23 图 28.1 企业车间管理第一层数据流图.........................................................................................24 图 28.2 车间任务管理系统数据流程图 ............................................................24 图 28.3 生产工票管理数据流程图 ....................................................................25 图 28.4 车间物料管理数据流程图 ....................................................................25 图 28.5 车间完工管理数据流程图 ....................................................................25 图 28.6 企业生产管理 E—R 关系图 .................................................................26 图 28.7 车间管理系统功能模块图 ....................................................................27 图 29.1 JIT 生产管理数据流程图 ..................................................................................................28

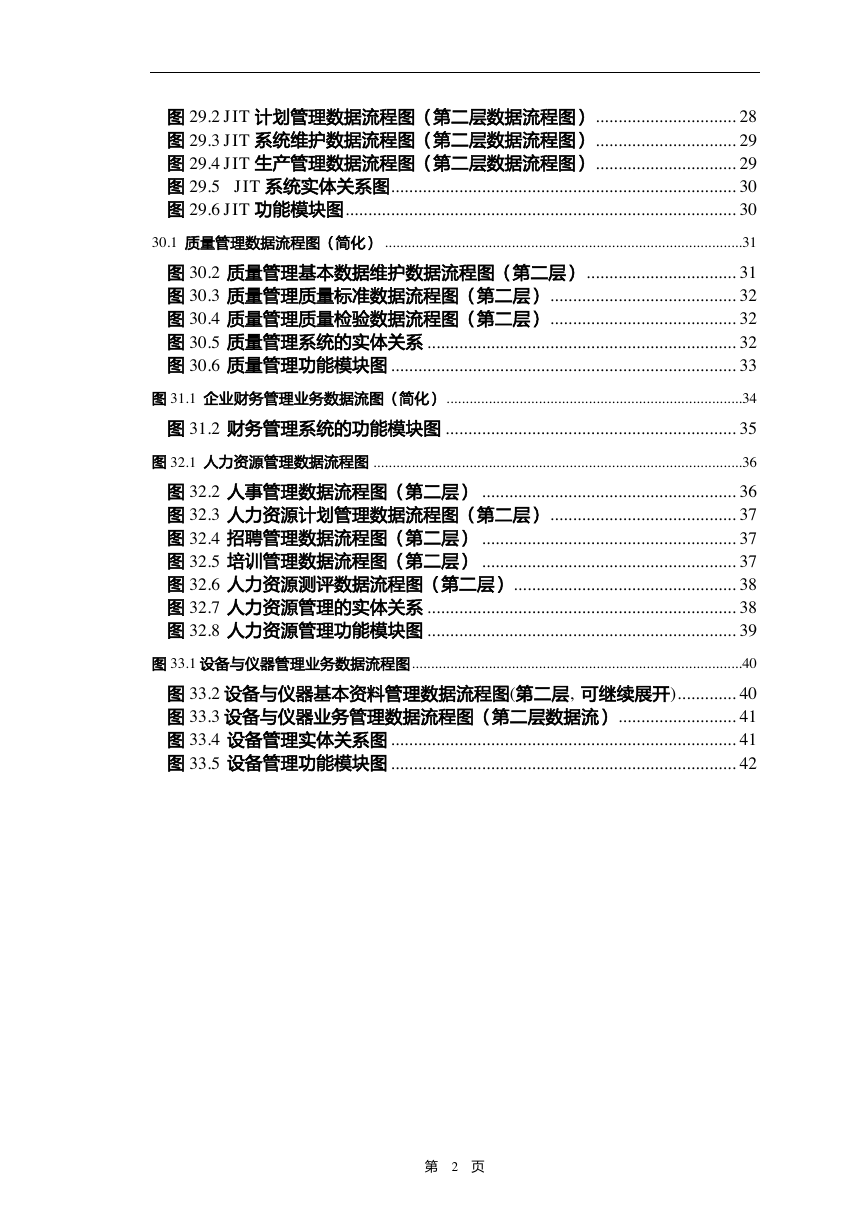

图 29.2 JIT 计划管理数据流程图（第二层数据流程图）...............................28 图 29.3 JIT 系统维护数据流程图（第二层数据流程图）...............................29 图 29.4 JIT 生产管理数据流程图（第二层数据流程图）...............................29 图 29.5 JIT 系统实体关系图............................................................................30 图 29.6 JIT 功能模块图......................................................................................30 30.1 质量管理数据流程图（简化） .............................................................................................31 图 30.2 质量管理基本数据维护数据流程图（第二层）.................................31 图 30.3 质量管理质量标准数据流程图（第二层）.........................................32 图 30.4 质量管理质量检验数据流程图（第二层）.........................................32 图 30.5 质量管理系统的实体关系 ....................................................................32 图 30.6 质量管理功能模块图 ............................................................................33 图 31.1 企业财务管理业务数据流图（简化）.............................................................................34 图 31.2 财务管理系统的功能模块图 ................................................................35 图 32.1 人力资源管理数据流程图 ................................................................................................36 图 32.2 人事管理数据流程图（第二层） ........................................................36 图 32.3 人力资源计划管理数据流程图（第二层）.........................................37 图 32.4 招聘管理数据流程图（第二层） ........................................................37 图 32.5 培训管理数据流程图（第二层） ........................................................37 图 32.6 人力资源测评数据流程图（第二层）.................................................38 图 32.7 人力资源管理的实体关系 ....................................................................38 图 32.8 人力资源管理功能模块图 ....................................................................39 图 33.1 设备与仪器管理业务数据流程图......................................................................................40 图 33.2 设备与仪器基本资料管理数据流程图(第二层, 可继续展开).............40 图 33.3 设备与仪器业务管理数据流程图（第二层数据流）..........................41 图 33.4 设备管理实体关系图 ............................................................................41 图 33.5 设备管理功能模块图 ............................................................................42 第 2 页

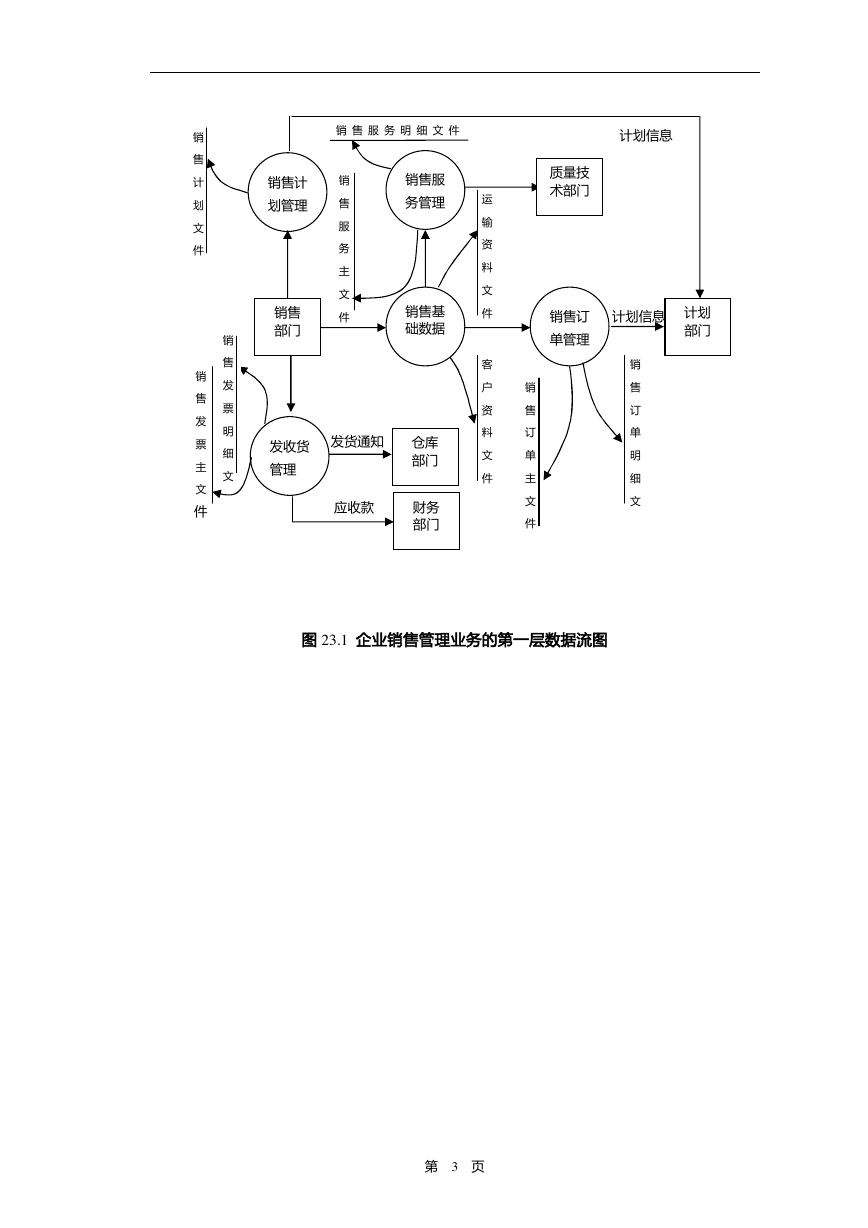

销售计划文件销售发票明细文销售发票主文件销售服务明细文件计划信息销售计划管理销售部门销售服务主文件销售服务管理销售基础数据发货通知发收货管理应收款仓库部门财务部门运输资料文件客户资料文件销售订单主文件质量技术部门销售订单管理计划信息计划部门销售订单明细文图 23.1 企业销售管理业务的第一层数据流图第 3 页

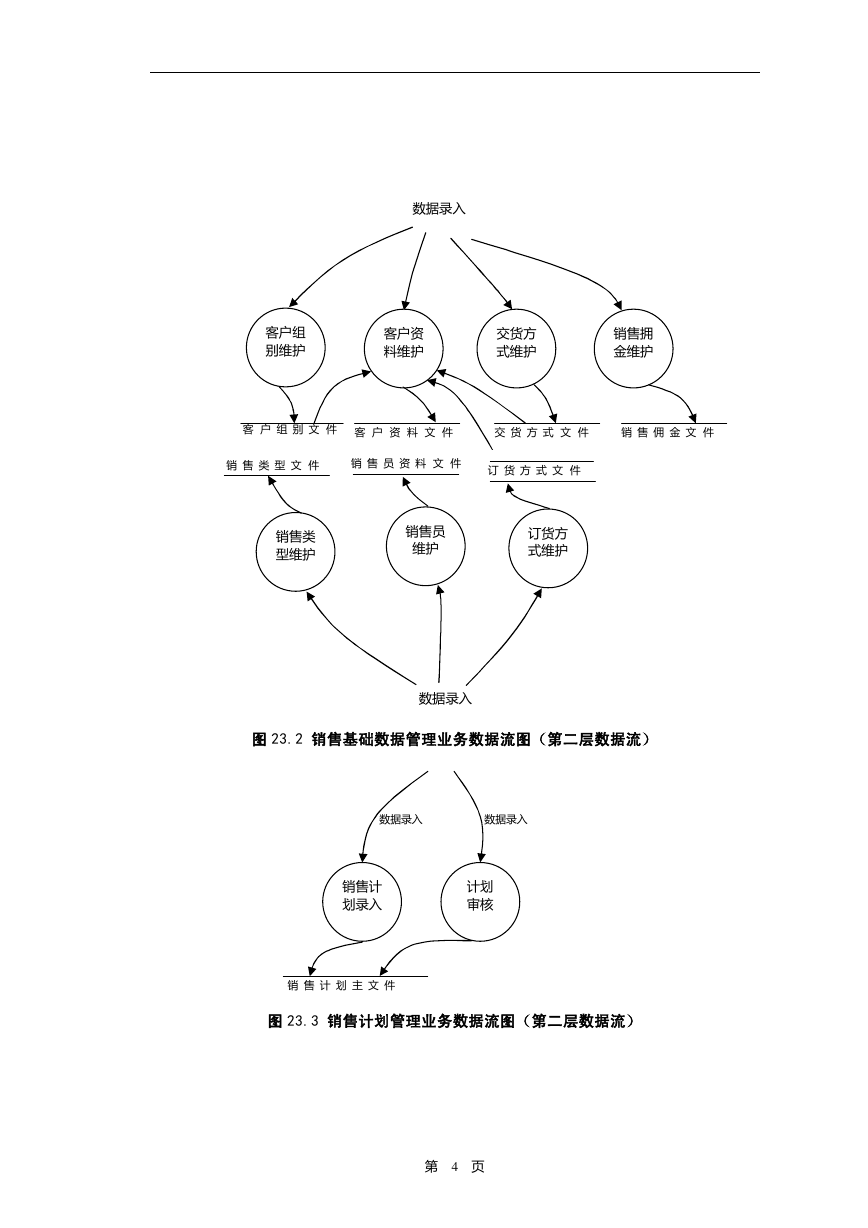

数据录入客户组别维护客户资料维护交货方式维护销售拥金维护客户组别文件客户资料文件交货方式文件销售佣金文件销售类型文件销售员资料文件订货方式文件销售类型维护销售员维护订货方式维护数据录入图 23.2 销售基础数据管理业务数据流图（第二层数据流）数据录入数据录入销售计划录入计划审核销售计划主文件图 23.3 销售计划管理业务数据流图（第二层数据流）第 4 页

销售订单主文件商品报价文件销售部门商品报价订单结清处理销售订单处理销售订单明细文件订单终止处理销售订单主文件销售合同主文件销售合同明细文件销售合同处理图 23.4 销售订单管理业务数据流图（第二层数据流）发货通知退货通知收发货通知文件销售订单主文件销售订单明细文件过账处理发票处理费用处理换货通知转账凭证文件销售发票主文件费用计算文件销售发票明细文件说明：各处理设录入、修改、审核、批准；发货通知进行信用校验处理；图 23.5 销售收发货管理业务数据流图（第二层数据流）第 5 页

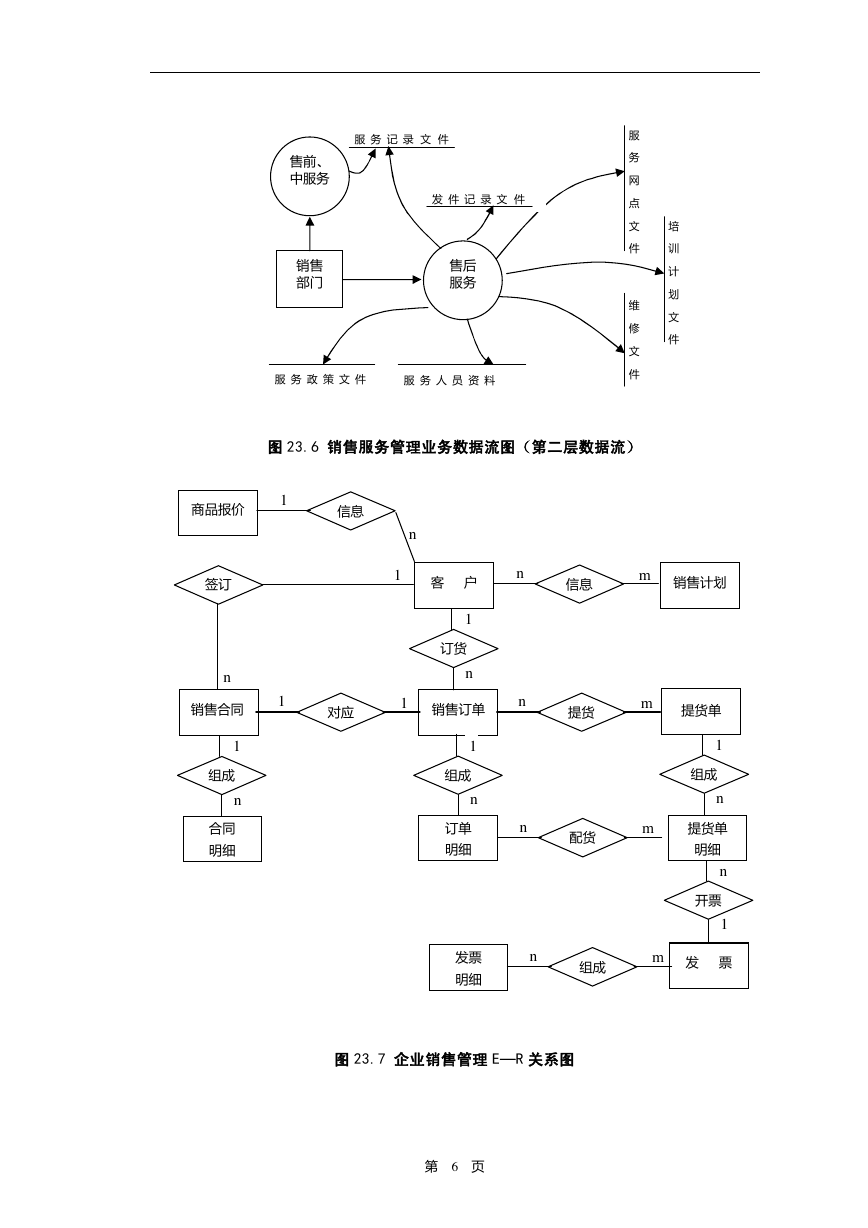

服务网点文件维修文件培训计划文件售前、中服务销售部门服务记录文件发件记录文件售后服务服务政策文件服务人员资料图 23.6 销售服务管理业务数据流图（第二层数据流）商品报价 1 信息签订 n n 1 客户 n 信息 m 销售计划 1 订货 n 销售合同 1 对应 1 销售订单 n 提货 m 提货单 1 组成 n 合同明细 1 组成 n 订单明细 n 配货 m 1 组成 n 提货单明细 n 开票 1 发票明细 n 组成 m 发票图 23.7 企业销售管理 E—R 关系图第 6 页

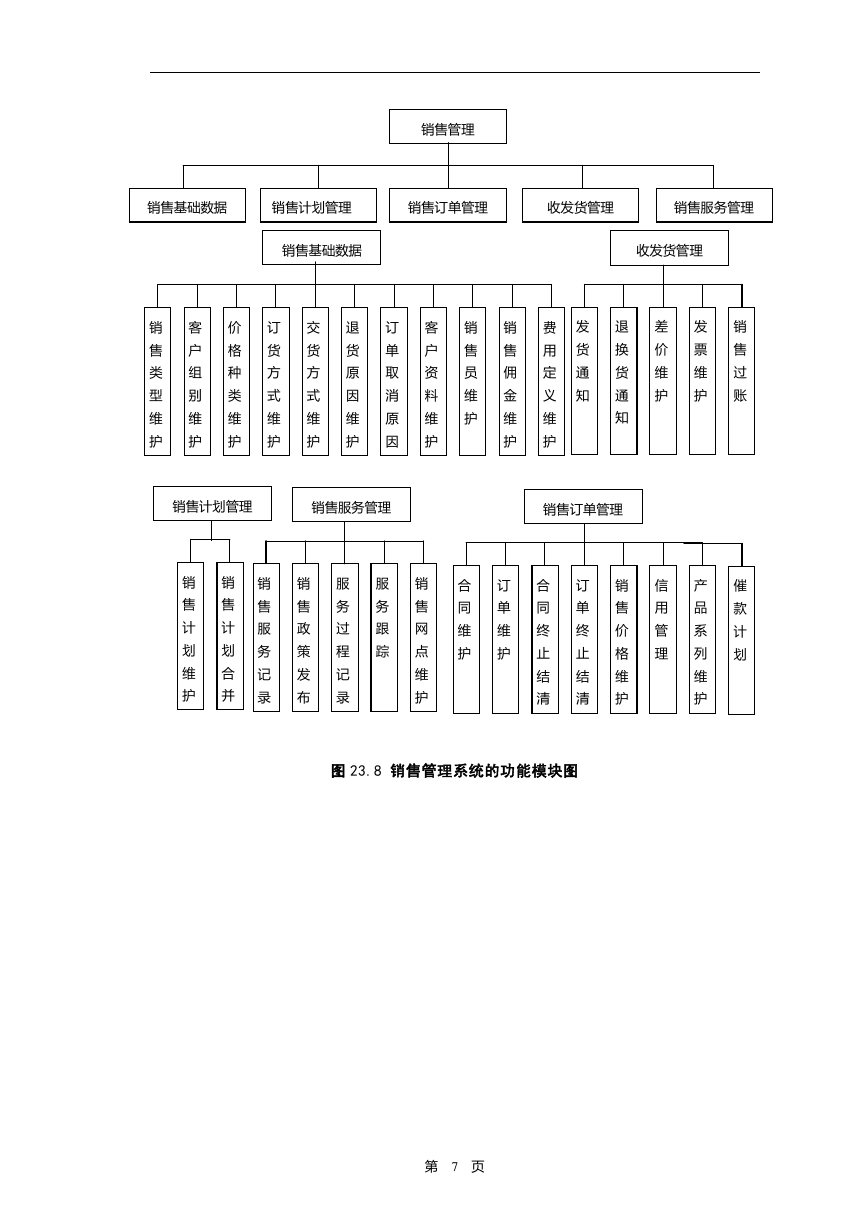

销售基础数据销售管理销售计划管理销售订单管理收发货管理销售服务管理销售基础数据收发货管理销售类型维护客户组别维护价格种类维护订货方式维护交货方式维护退货原因维护订单取消原因销售员维护客户资料维护销售佣金维护费用定义维护发货通知退换货通知差价维护发票维护销售过账销售计划管理销售服务管理销售订单管理销售计划维护销售计划合并销售服务记录销售政策发布服务过程记录服务跟踪销售网点维护合同维护订单维护信用管理合同终止结清订单终止结清销售价格维护产品系列维护催款计划图 23.8 销售管理系统的功能模块图第 7 页
