    KEPServer 104Maste使用手册
    1前言
    2测试平台架构
    2.1软件安装
    2.1.1 OPC服务器软件：KEPServerEX6.4
    2.1.2 OPC客户端软件
    2.1.3 104服务端仿真软件
    2.1.4 DIgSILENT软件安装
    2.1.5总结
    2.2DIgSILENT网络建模
    2.2.1与DIgSilent连接
    2.2.1.1采集点设置
    2.2.1.2OPC接口
    2.2.2执行DIgSILENT TDM仿真
    2.3KEPServerEX配置
    2.3.1KEPServerEX6 Configuration配置
    2.3.2验证OPC Server数据
    2.4104 Server Simulator配置
    2.5ePACS-5000主站配置
    2.5.1 SCADA测点配置
    2.5.2SCADA量测调试
    3附录：
    3.1104 Tag examples
    3.2演示视频，下载自网络，供参考。

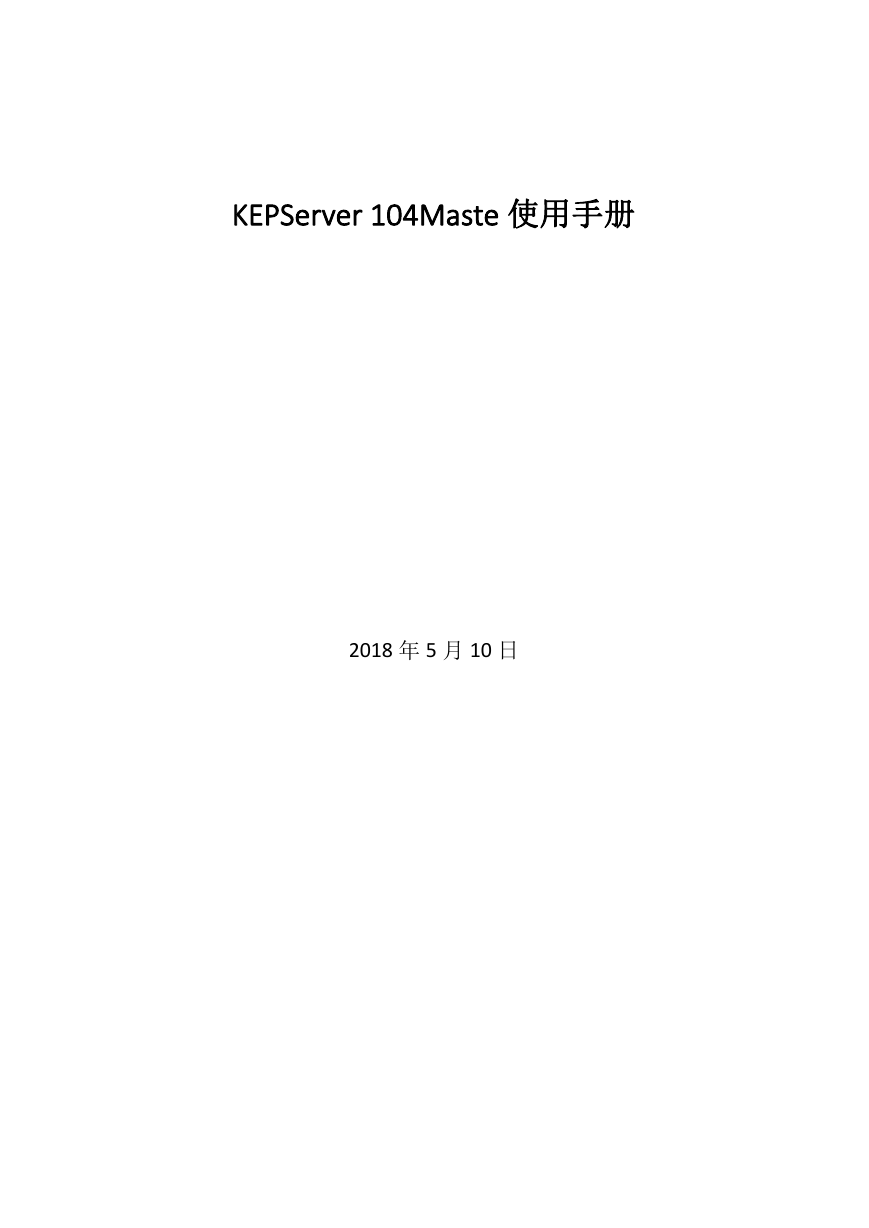

    KEPServer 104Maste 使用手册 2018 年 5 月 10 日

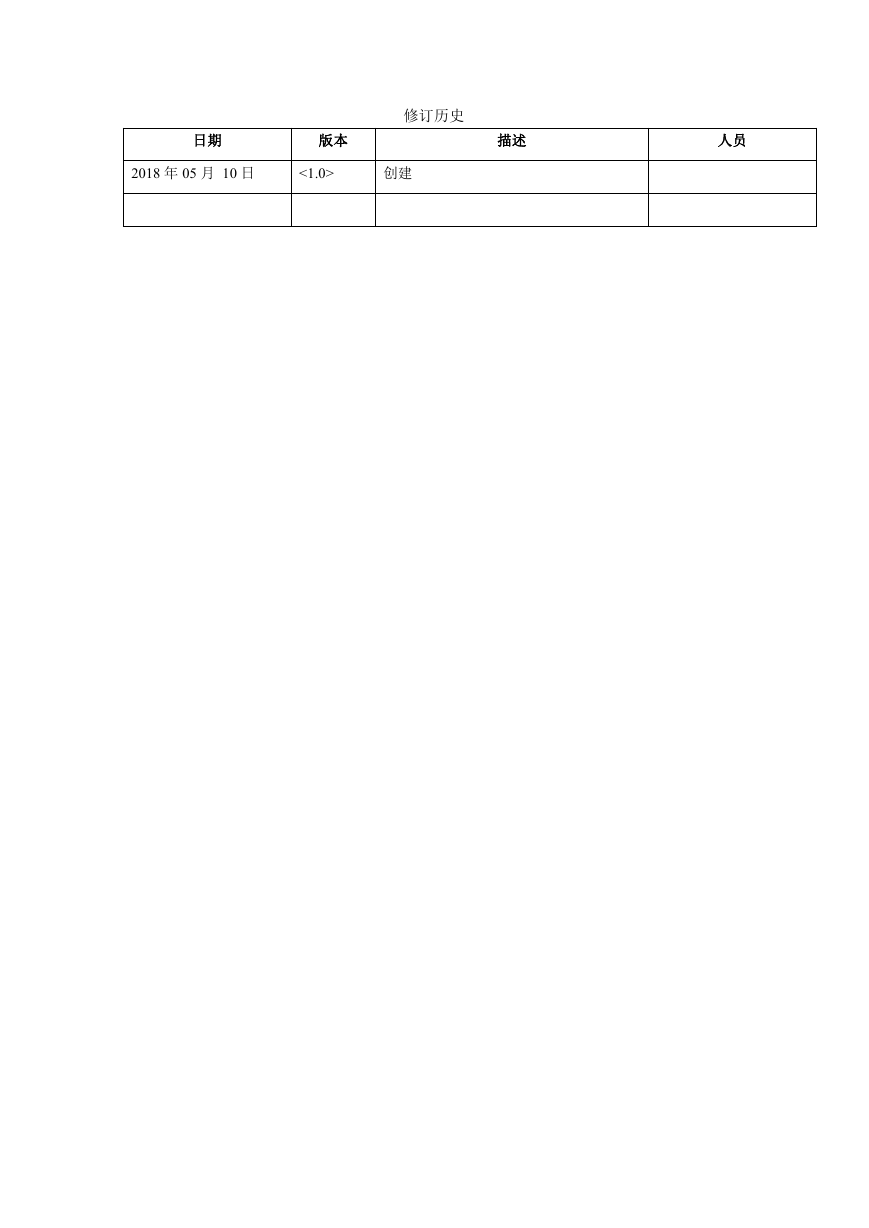

    日期 版本 描述 人员 修订历史 2018 年 05 月 10 日 <1.0> 创建

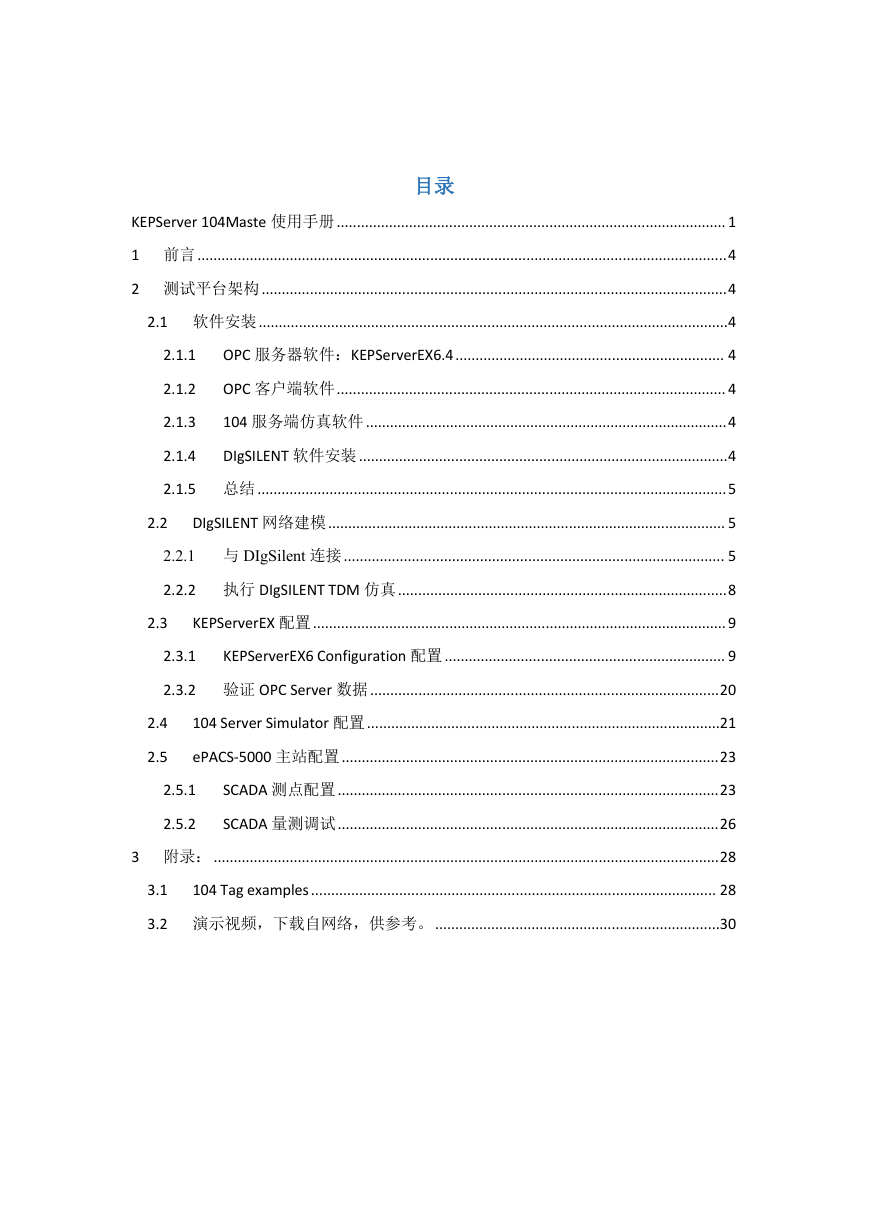

    目录 KEPServer 104Maste 使用手册................................................................................................. 1 1 前言....................................................................................................................................4 2 测试平台架构....................................................................................................................4 2.1 软件安装.....................................................................................................................4 2.1.1 2.1.2 2.1.3 2.1.4 OPC 服务器软件：KEPServerEX6.4................................................................... 4 OPC 客户端软件................................................................................................. 4 104 服务端仿真软件..........................................................................................4 DIgSILENT 软件安装............................................................................................4 2.1.5 总结.....................................................................................................................5 2.2 DIgSILENT 网络建模................................................................................................... 5 2.2.1 与 DIgSilent 连接............................................................................................... 5 2.2.2 执行 DIgSILENT TDM 仿真..................................................................................8 2.3 KEPServerEX 配置.......................................................................................................9 2.3.1 KEPServerEX6 Configuration 配置...................................................................... 9 2.3.2 验证 OPC Server 数据.......................................................................................20 2.4 2.5 104 Server Simulator 配置........................................................................................21 ePACS-5000 主站配置..............................................................................................23 2.5.1 2.5.2 SCADA 测点配置...............................................................................................23 SCADA 量测调试...............................................................................................26 3 附录：..............................................................................................................................28 3.1 104 Tag examples..................................................................................................... 28 3.2 演示视频，下载自网络，供参考。.......................................................................30

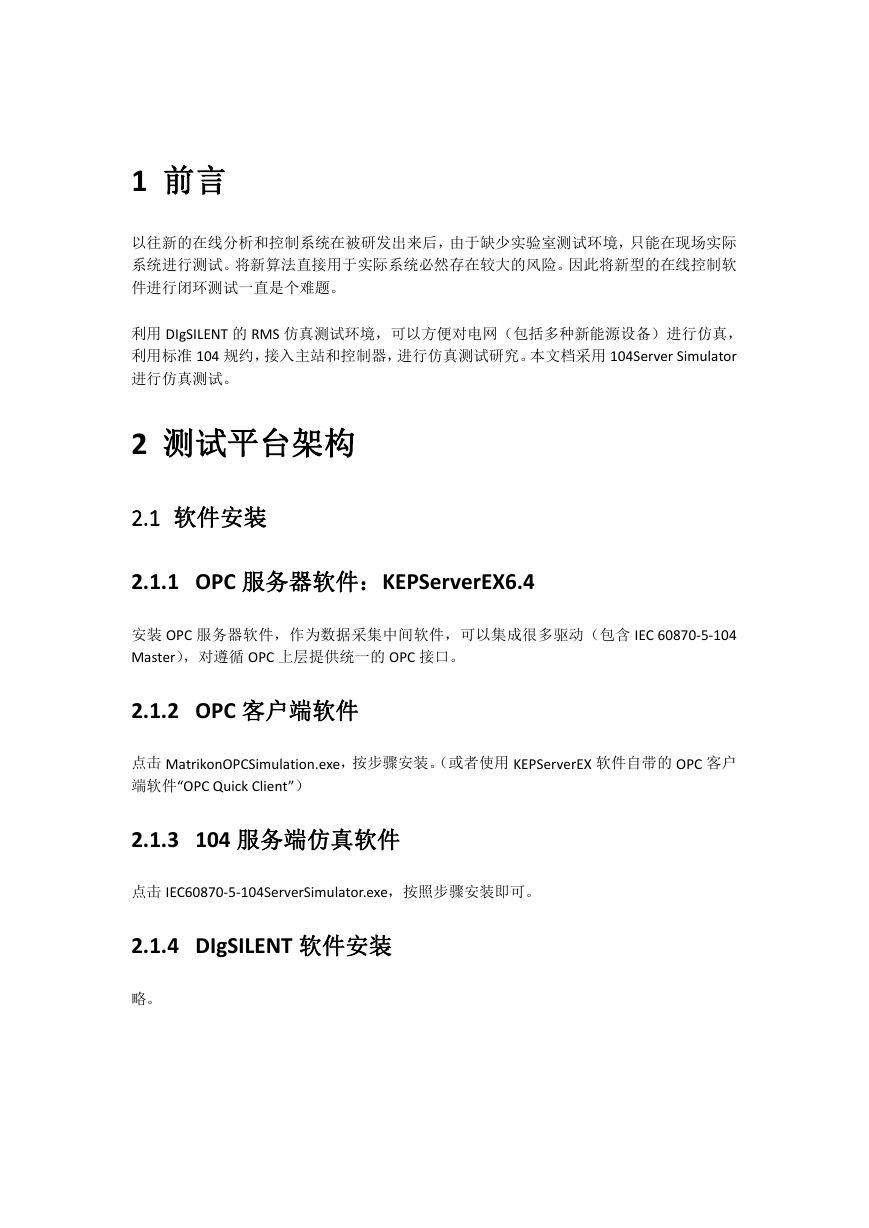

    1 前言 以往新的在线分析和控制系统在被研发出来后，由于缺少实验室测试环境，只能在现场实际 系统进行测试。将新算法直接用于实际系统必然存在较大的风险。因此将新型的在线控制软 件进行闭环测试一直是个难题。 利用 DIgSILENT 的 RMS 仿真测试环境，可以方便对电网（包括多种新能源设备）进行仿真， 利用标准 104 规约，接入主站和控制器，进行仿真测试研究。本文档采用 104Server Simulator 进行仿真测试。 2 测试平台架构 2.1 软件安装 2.1.1 OPC 服务器软件：KEPServerEX6.4 安装 OPC 服务器软件，作为数据采集中间软件，可以集成很多驱动（包含 IEC 60870-5-104 Master），对遵循 OPC 上层提供统一的 OPC 接口。 2.1.2 OPC 客户端软件 点击 MatrikonOPCSimulation.exe，按步骤安装。（或者使用 KEPServerEX 软件自带的 OPC 客户 端软件“OPC Quick Client”） 2.1.3 104 服务端仿真软件 点击 IEC60870-5-104ServerSimulator.exe，按照步骤安装即可。 2.1.4 DIgSILENT 软件安装 略。

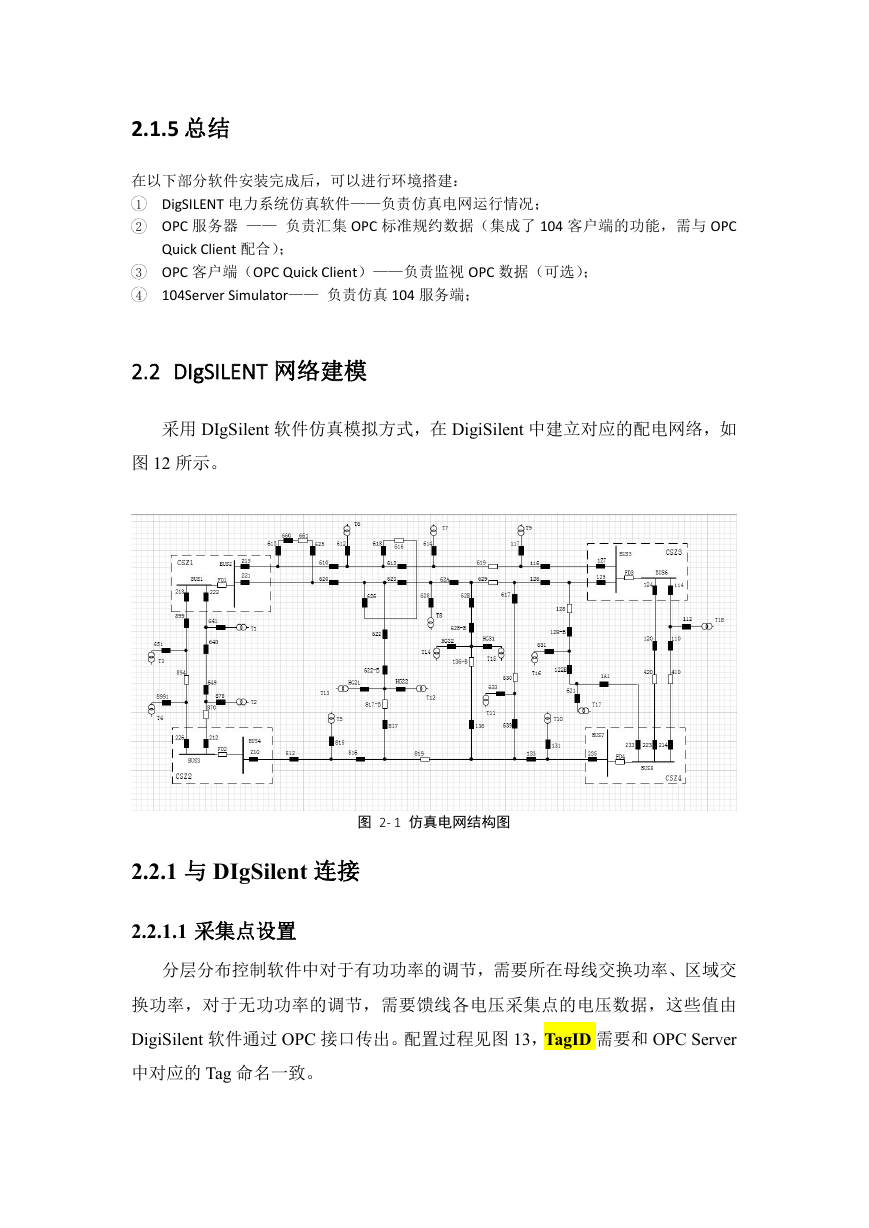

    2.1.5 总结 在以下部分软件安装完成后，可以进行环境搭建： DigSILENT 电力系统仿真软件——负责仿真电网运行情况； 1 2 OPC 服务器 —— 负责汇集 OPC 标准规约数据（集成了 104 客户端的功能，需与 OPC Quick Client 配合）； 3 OPC 客户端（OPC Quick Client）——负责监视 OPC 数据（可选）； 4 104Server Simulator—— 负责仿真 104 服务端； 2.2 DIgSILENT 网络建模 采用 DIgSilent 软件仿真模拟方式，在 DigiSilent 中建立对应的配电网络，如 图 12 所示。 图 2- 1 仿真电网结构图 2.2.1 与 DIgSilent 连接 2.2.1.1 采集点设置 分层分布控制软件中对于有功功率的调节，需要所在母线交换功率、区域交 换功率，对于无功功率的调节，需要馈线各电压采集点的电压数据，这些值由 DigiSilent 软件通过 OPC 接口传出。配置过程见图 13，TagID 需要和 OPC Server 中对应的 Tag 命名一致。

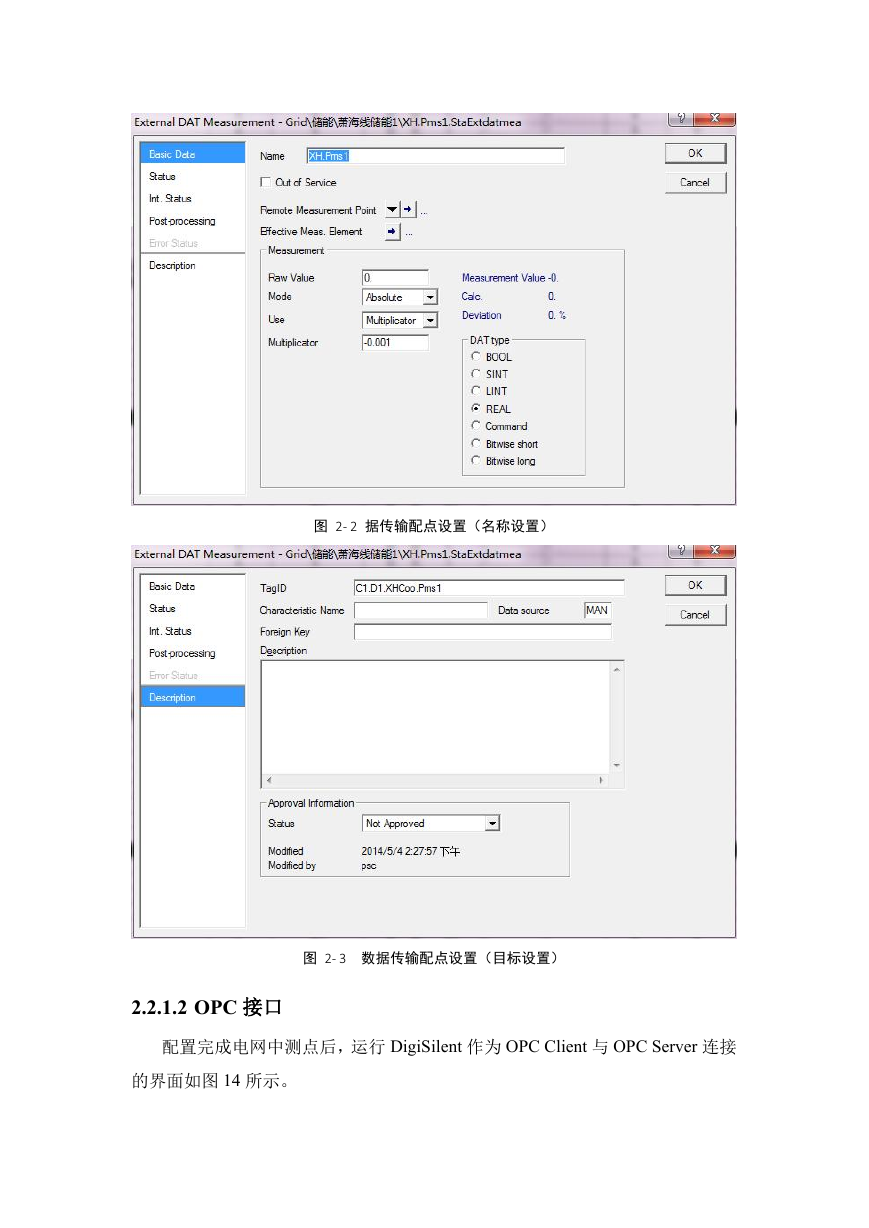

    图 2- 2 据传输配点设置（名称设置） 图 2- 3 数据传输配点设置（目标设置） 2.2.1.2 OPC 接口 配置完成电网中测点后，运行 DigiSilent 作为 OPC Client 与 OPC Server 连接 的界面如图 14 所示。

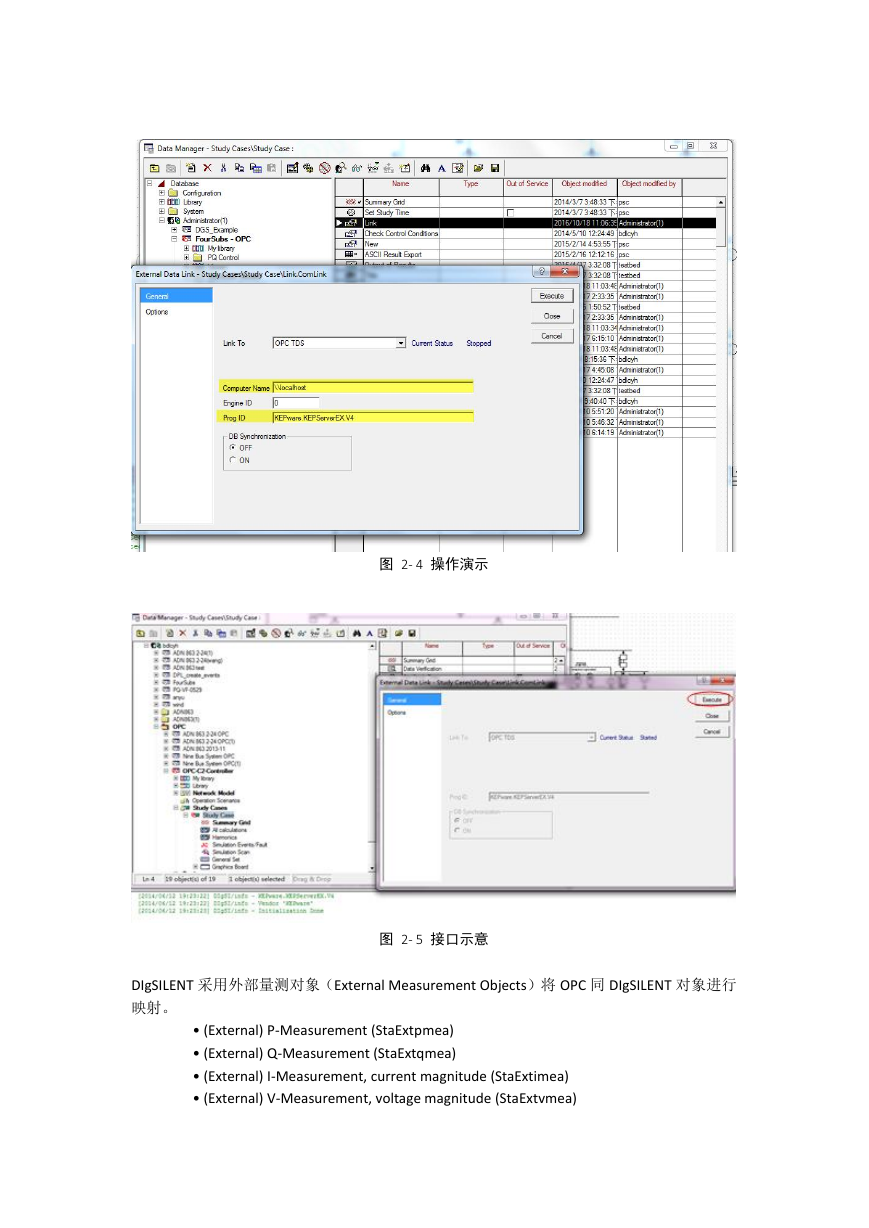

    图 2- 4 操作演示 图 2- 5 接口示意 DIgSILENT 采用外部量测对象（External Measurement Objects）将 OPC 同 DIgSILENT 对象进行 映射。 • (External) P-Measurement (StaExtpmea) • (External) Q-Measurement (StaExtqmea) • (External) I-Measurement, current magnitude (StaExtimea) • (External) V-Measurement, voltage magnitude (StaExtvmea)
    • (External) Breaker Signalization Breaker Status (StaExtbrkmea) • (External) Tap-Position Measurement Tap Position (StaExttapmea) 2.2.2 执行 DIgSILENT TDM 仿真 在 DigiSilent 中建立完成配电网络以及测点配置完成后，点击 Execute 按钮， 电网数据通过 OPC 接口不断传输至外部 OPC Server，再转由 IEC104 规约转至 分层分布控制器。同时，DigiSilent 中的分布式电源和储能装置模型也会与下层 控制器进行交互，实现实际分布式电源和储能装置的模拟。DigiSilent 运行后 OPC 监控界面会自动显示配置的电网运行参数点，如图 20、21 所示。 图 20 数据启动传输
