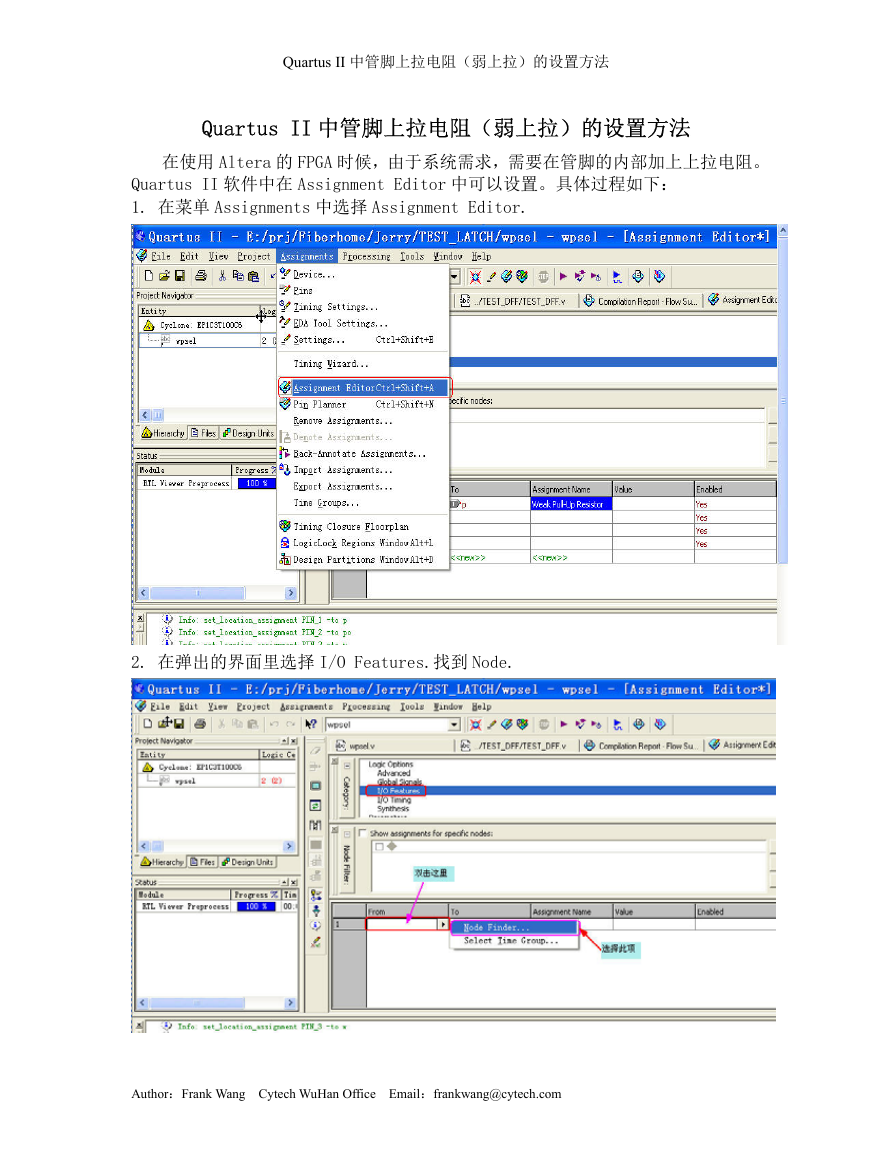

Quartus II 中管脚上拉电阻(弱上拉)的设置方法 Quartus II 中管脚上拉电阻(弱上拉)的设置方法 在使用 Altera 的 FPGA 时候,由于系统需求,需要在管脚的内部加上上拉电阻。 Quartus II 软件中在 Assignment Editor 中可以设置。具体过程如下: 1. 在菜单 Assignments 中选择 Assignment Editor. 2. 在弹出的界面里选择 I/O Features.找到 Node. Author:Frank Wang Cytech WuHan Office Email:frankwang@cytech.com

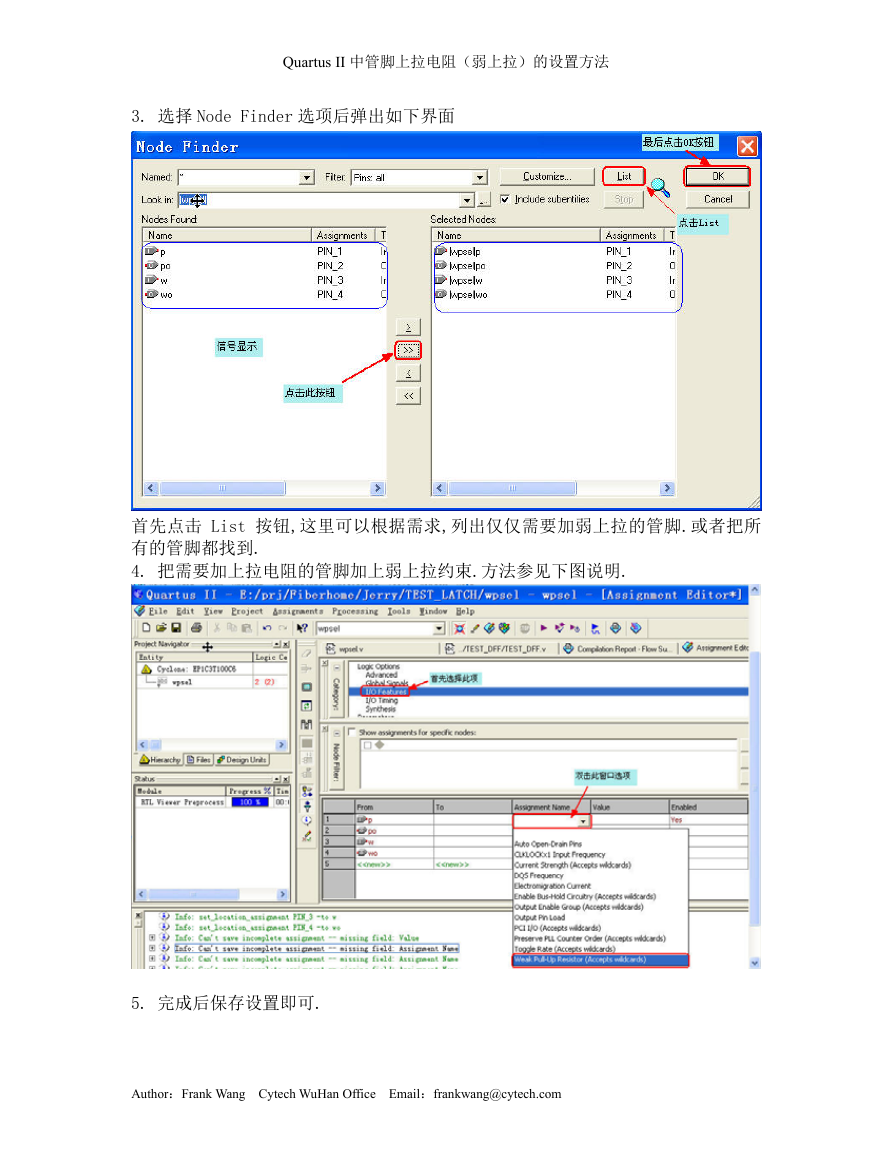

Quartus II 中管脚上拉电阻(弱上拉)的设置方法 3. 选择 Node Finder 选项后弹出如下界面 首先点击 List 按钮,这里可以根据需求,列出仅仅需要加弱上拉的管脚.或者把所 有的管脚都找到. 4. 把需要加上拉电阻的管脚加上弱上拉约束.方法参见下图说明. 5. 完成后保存设置即可. Author:Frank Wang Cytech WuHan Office Email:frankwang@cytech.com
