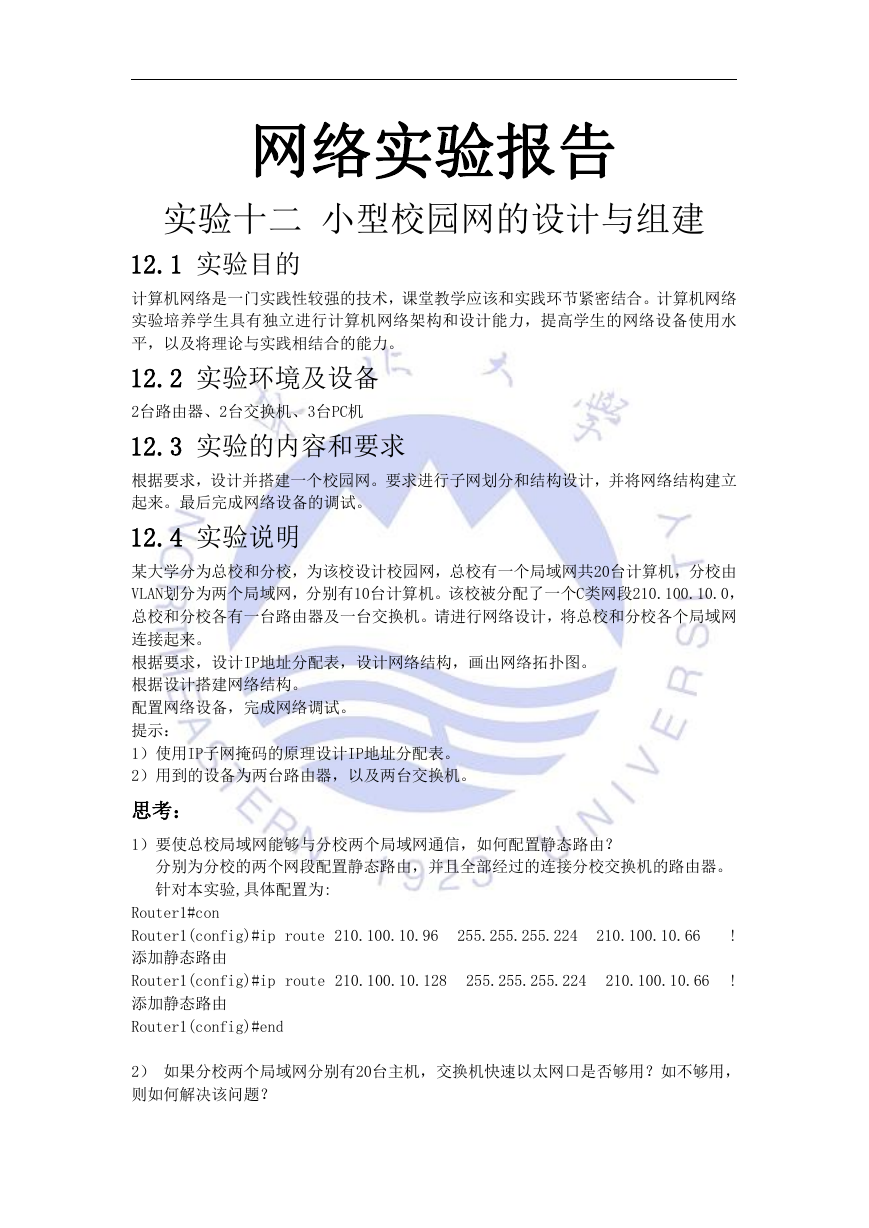

网络实验报告 实验十二 小型校园网的设计与组建 12.1 实验目的 计算机网络是一门实践性较强的技术,课堂教学应该和实践环节紧密结合。计算机网络 实验培养学生具有独立进行计算机网络架构和设计能力,提高学生的网络设备使用水 平,以及将理论与实践相结合的能力。 12.2 实验环境及设备 2台路由器、2台交换机、3台PC机 12.3 实验的内容和要求 根据要求,设计并搭建一个校园网。要求进行子网划分和结构设计,并将网络结构建立 起来。最后完成网络设备的调试。 12.4 实验说明 某大学分为总校和分校,为该校设计校园网,总校有一个局域网共20台计算机,分校由 VLAN划分为两个局域网,分别有10台计算机。该校被分配了一个C类网段210.100.10.0, 总校和分校各有一台路由器及一台交换机。请进行网络设计,将总校和分校各个局域网 连接起来。 根据要求,设计IP地址分配表,设计网络结构,画出网络拓扑图。 根据设计搭建网络结构。 配置网络设备,完成网络调试。 提示: 1)使用IP子网掩码的原理设计IP地址分配表。 2)用到的设备为两台路由器,以及两台交换机。 思考: 1)要使总校局域网能够与分校两个局域网通信,如何配置静态路由? 分别为分校的两个网段配置静态路由,并且全部经过的连接分校交换机的路由器。 针对本实验,具体配置为: Router1#con Router1(config)#ip route 210.100.10.96 添加静态路由 Router1(config)#ip route 210.100.10.128 添加静态路由 Router1(config)#end 255.255.255.224 210.100.10.66 255.255.255.224 210.100.10.66 ! ! 2) 如果分校两个局域网分别有20台主机,交换机快速以太网口是否够用?如不够用, 则如何解决该问题?

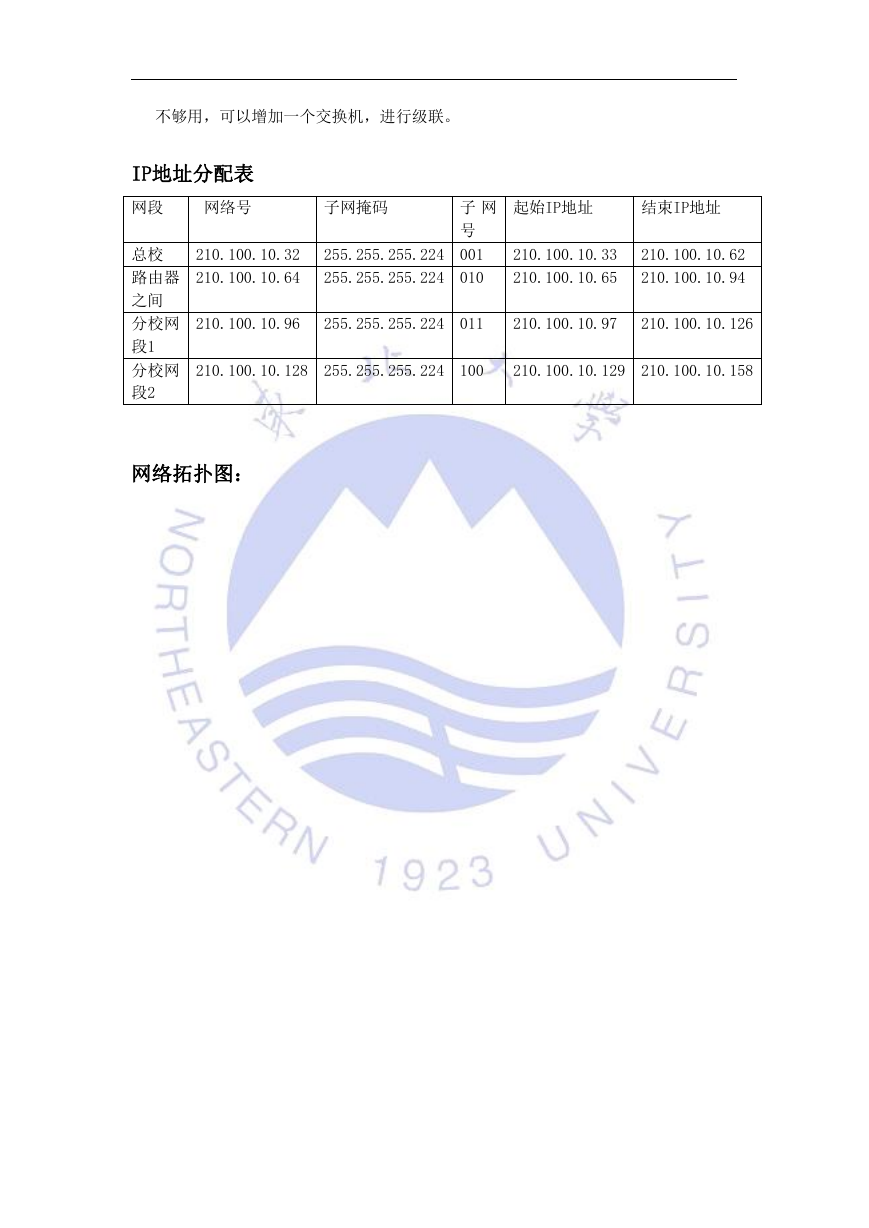

不够用,可以增加一个交换机,进行级联。 IP地址分配表 网段 网络号 总校 路由器 之间 分校网 段1 分校网 段2 子网掩码 子 网 号 255.255.255.224 001 255.255.255.224 010 起始IP地址 结束IP地址 210.100.10.33 210.100.10.65 210.100.10.62 210.100.10.94 210.100.10.32 210.100.10.64 210.100.10.96 255.255.255.224 011 210.100.10.97 210.100.10.126 210.100.10.128 255.255.255.224 100 210.100.10.129 210.100.10.158 网络拓扑图:

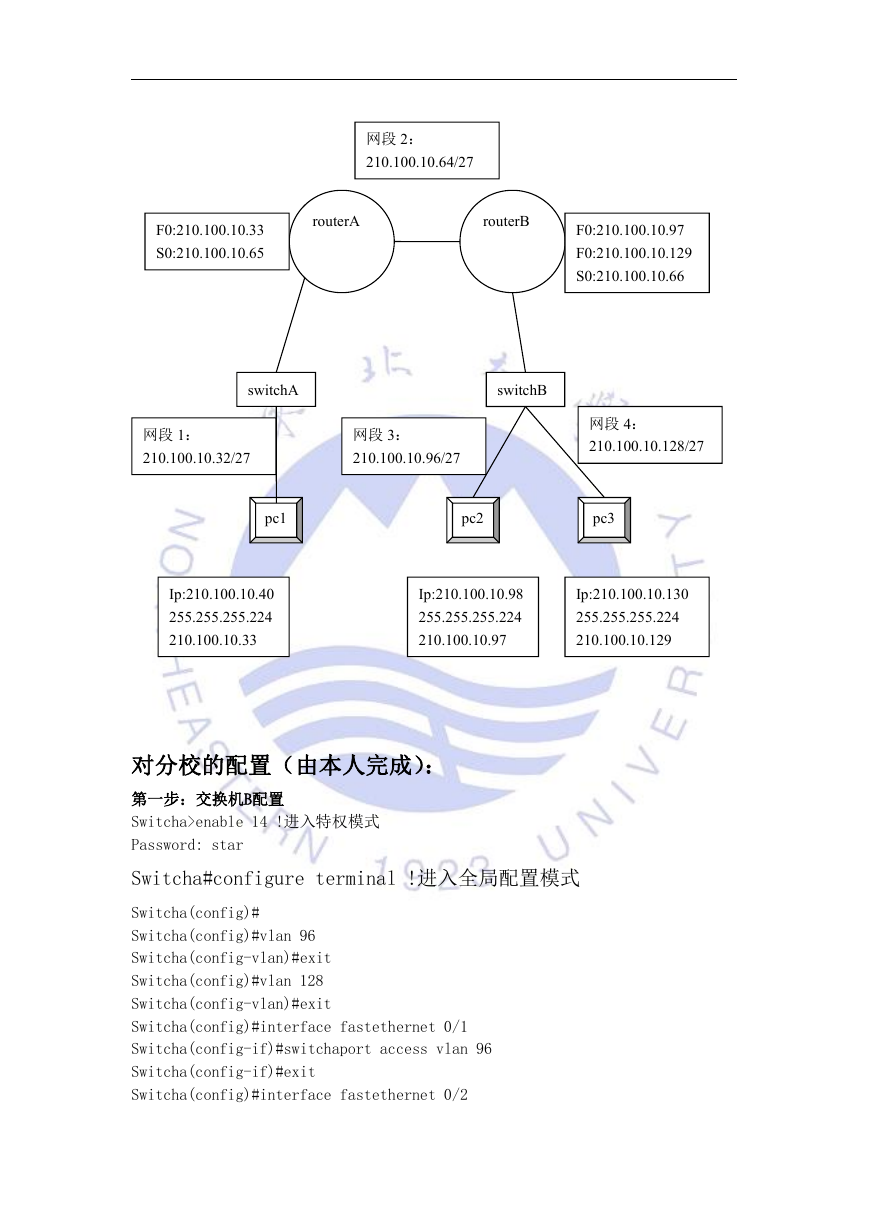

网段 2: 210.100.10.64/27 F0:210.100.10.33 S0:210.100.10.65 routerA routerB F0:210.100.10.97 F0:210.100.10.129 S0:210.100.10.66 switchA switchB 网段 1: 210.100.10.32/27 网段 3: 210.100.10.96/27 网段 4: 210.100.10.128/27 pc1 pc2 pc3 Ip:210.100.10.40 255.255.255.224 210.100.10.33 Ip:210.100.10.98 255.255.255.224 210.100.10.97 Ip:210.100.10.130 255.255.255.224 210.100.10.129 对分校的配置(由本人完成): 第一步:交换机B配置 Switcha>enable 14 !进入特权模式 Password: star Switcha#configure terminal !进入全局配置模式 Switcha(config)# Switcha(config)#vlan 96 Switcha(config-vlan)#exit Switcha(config)#vlan 128 Switcha(config-vlan)#exit Switcha(config)#interface fastethernet 0/1 Switcha(config-if)#switchaport access vlan 96 Switcha(config-if)#exit Switcha(config)#interface fastethernet 0/2

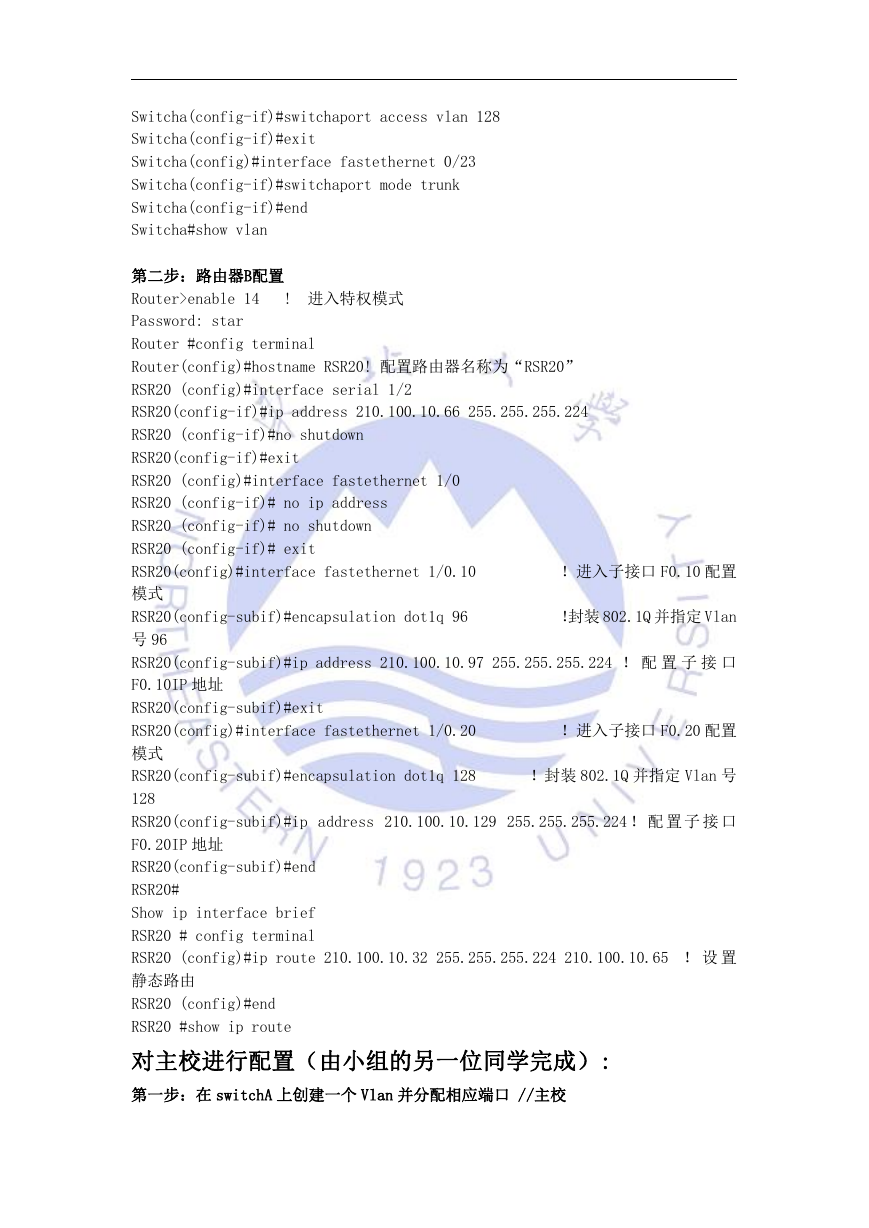

Switcha(config-if)#switchaport access vlan 128 Switcha(config-if)#exit Switcha(config)#interface fastethernet 0/23 Switcha(config-if)#switchaport mode trunk Switcha(config-if)#end Switcha#show vlan ! 进入特权模式 第二步:路由器B配置 Router>enable 14 Password: star Router #config terminal Router(config)#hostname RSR20! 配置路由器名称为“RSR20” RSR20 (config)#interface serial 1/2 RSR20(config-if)#ip address 210.100.10.66 255.255.255.224 RSR20 (config-if)#no shutdown RSR20(config-if)#exit RSR20 (config)#interface fastethernet 1/0 RSR20 (config-if)# no ip address RSR20 (config-if)# no shutdown RSR20 (config-if)# exit RSR20(config)#interface fastethernet 1/0.10 模式 RSR20(config-subif)#encapsulation dot1q 96 号 96 RSR20(config-subif)#ip address 210.100.10.97 255.255.255.224 ! 配 置 子 接 口 F0.10IP 地址 RSR20(config-subif)#exit RSR20(config)#interface fastethernet 1/0.20 模式 RSR20(config-subif)#encapsulation dot1q 128 128 RSR20(config-subif)#ip address 210.100.10.129 255.255.255.224 ! 配 置 子 接 口 F0.20IP 地址 RSR20(config-subif)#end RSR20# Show ip interface brief RSR20 # config terminal RSR20 (config)#ip route 210.100.10.32 255.255.255.224 210.100.10.65 ! 设 置 静态路由 RSR20 (config)#end RSR20 #show ip route !封装 802.1Q 并指定 Vlan 号 !进入子接口 F0.20 配置 !进入子接口 F0.10 配置 !封装 802.1Q 并指定 Vlan 对主校进行配置(由小组的另一位同学完成): 第一步:在 switchA 上创建一个 Vlan 并分配相应端口 //主校

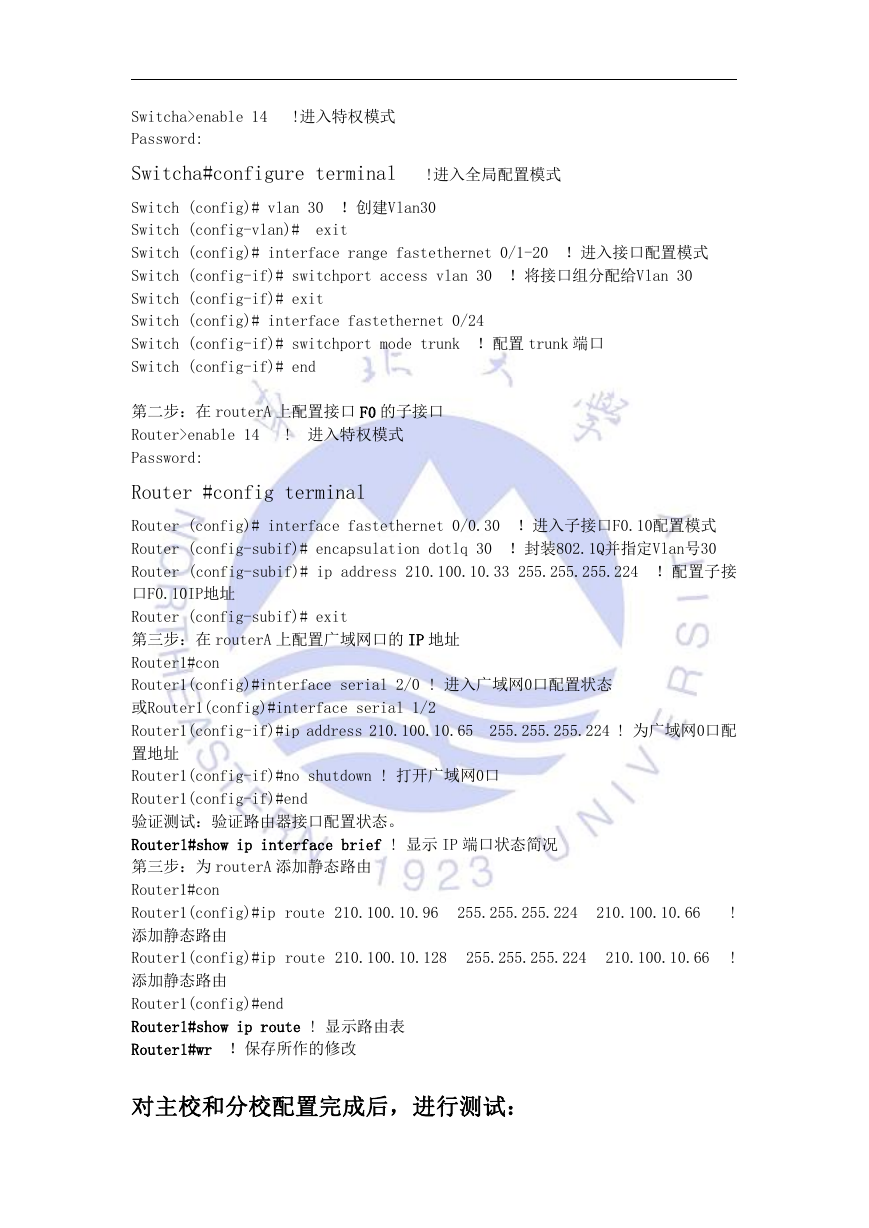

Switcha>enable 14 Password: !进入特权模式 Switcha#configure terminal !进入全局配置模式 Switch (config)# vlan 30 !创建Vlan30 Switch (config-vlan)# exit Switch (config)# interface range fastethernet 0/1-20 !进入接口配置模式 Switch (config-if)# switchport access vlan 30 !将接口组分配给Vlan 30 Switch (config-if)# exit Switch (config)# interface fastethernet 0/24 Switch (config-if)# switchport mode trunk !配置 trunk 端口 Switch (config-if)# end 第二步:在 routerA 上配置接口 F0 的子接口 Router>enable 14 Password: ! 进入特权模式 Router #config terminal Router (config)# interface fastethernet 0/0.30 !进入子接口F0.10配置模式 Router (config-subif)# encapsulation dotlq 30 !封装802.1Q并指定Vlan号30 Router (config-subif)# ip address 210.100.10.33 255.255.255.224 !配置子接 口F0.10IP地址 Router (config-subif)# exit 第三步:在 routerA 上配置广域网口的 IP 地址 Router1#con Router1(config)#interface serial 2/0 ! 进入广域网0口配置状态 或Router1(config)#interface serial 1/2 Router1(config-if)#ip address 210.100.10.65 255.255.255.224 ! 为广域网0口配 置地址 Router1(config-if)#no shutdown ! 打开广域网0口 Router1(config-if)#end 验证测试:验证路由器接口配置状态。 Router1#show ip interface brief ! 显示 IP 端口状态简况 第三步:为 routerA 添加静态路由 Router1#con Router1(config)#ip route 210.100.10.96 添加静态路由 Router1(config)#ip route 210.100.10.128 添加静态路由 Router1(config)#end Router1#show ip route ! 显示路由表 Router1#wr !保存所作的修改 255.255.255.224 255.255.255.224 ! ! 210.100.10.66 210.100.10.66 对主校和分校配置完成后,进行测试:

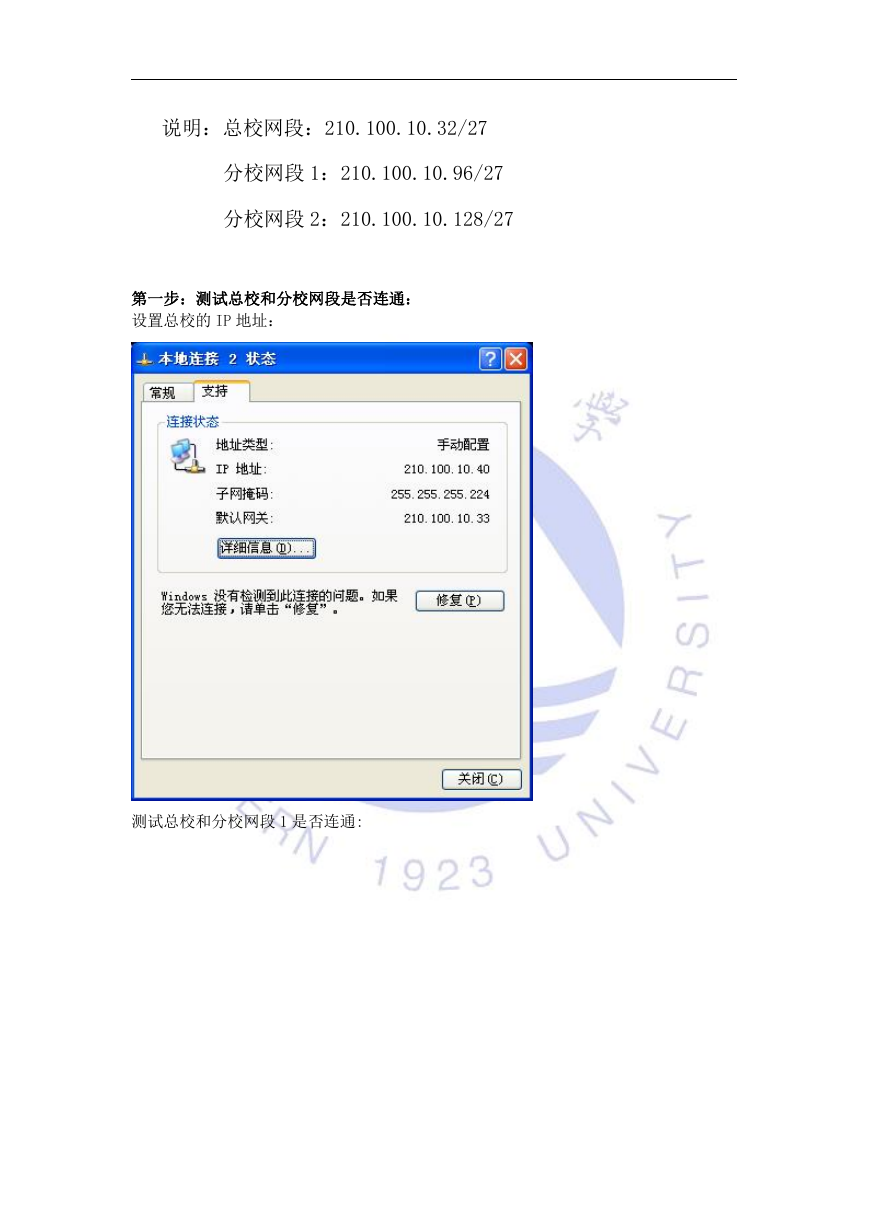

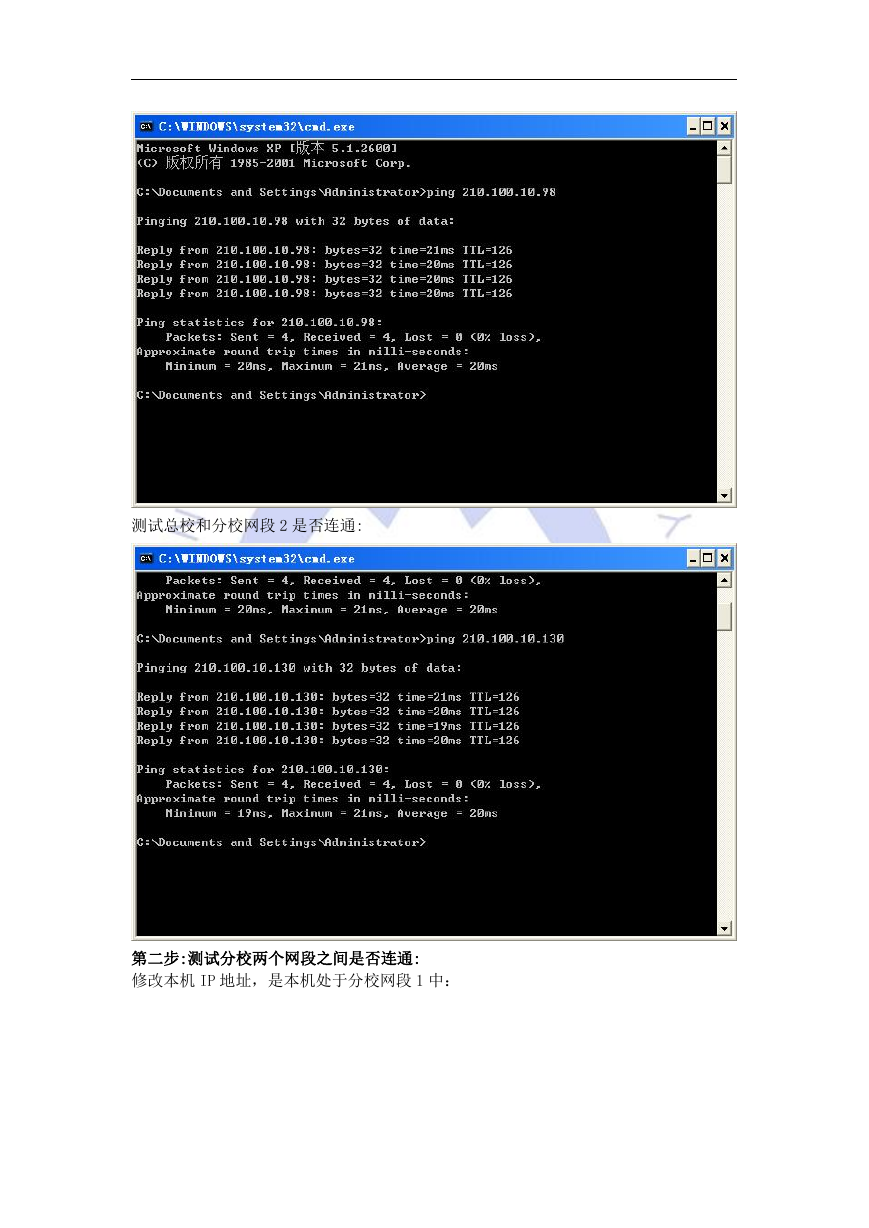

说明:总校网段:210.100.10.32/27 分校网段 1:210.100.10.96/27 分校网段 2:210.100.10.128/27 第一步:测试总校和分校网段是否连通: 设置总校的 IP 地址: 测试总校和分校网段 1 是否连通:

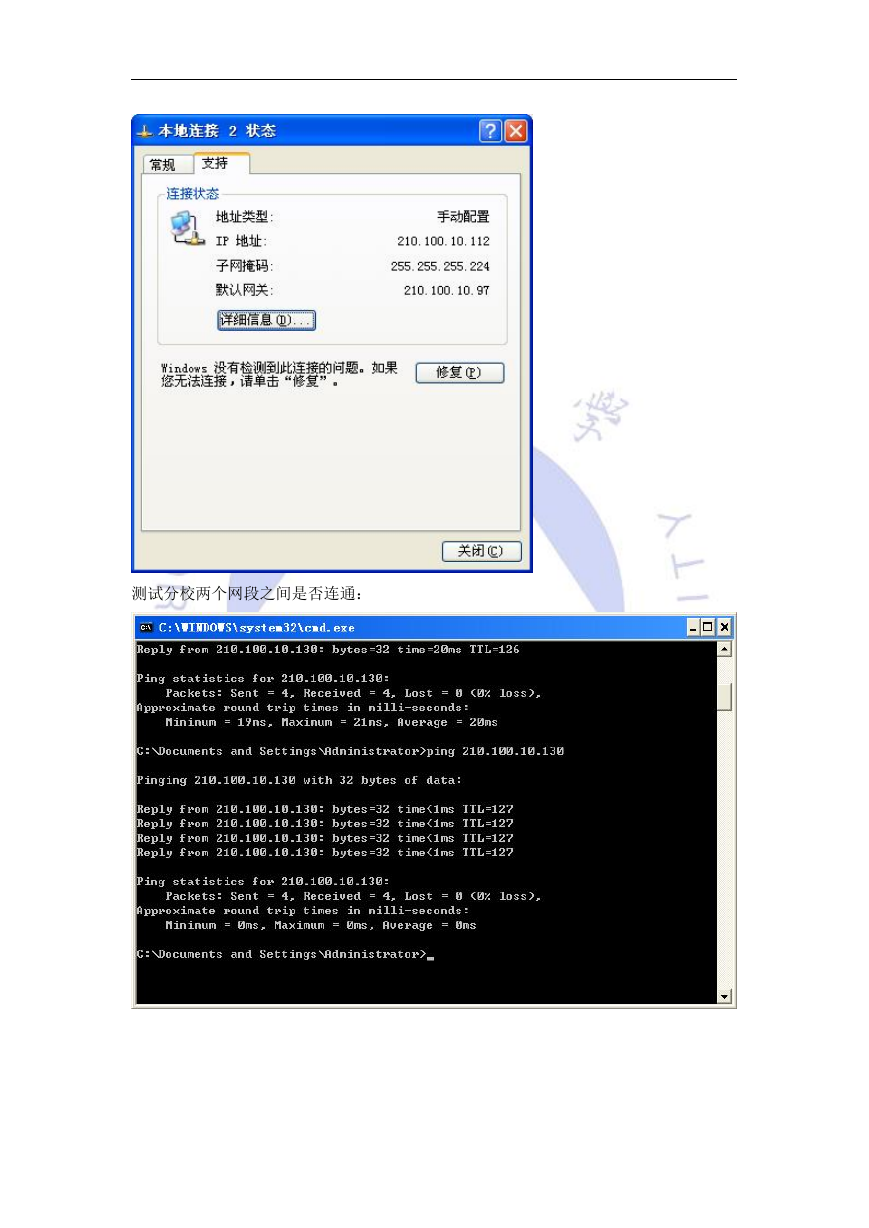

测试总校和分校网段 2 是否连通: 第二步:测试分校两个网段之间是否连通: 修改本机 IP 地址,是本机处于分校网段 1 中:
测试分校两个网段之间是否连通:
