2002 年上海华东师范大学数字逻辑电路考研真题一填表，完成下列码制转换（6 分）若有小数，则取小数点后七位（BCD 码除外）二化简和证明（20 分）三写出下图所示电路的逻辑函数表达式（12 分） 1 要求∶ a 用列表方法表明各 MOS 管的导通或截止情况. b 写出 F 端的逻辑函数表达式。 2 写出 L1.L2.L3.L4 的逻辑函数表达式.（4.分）

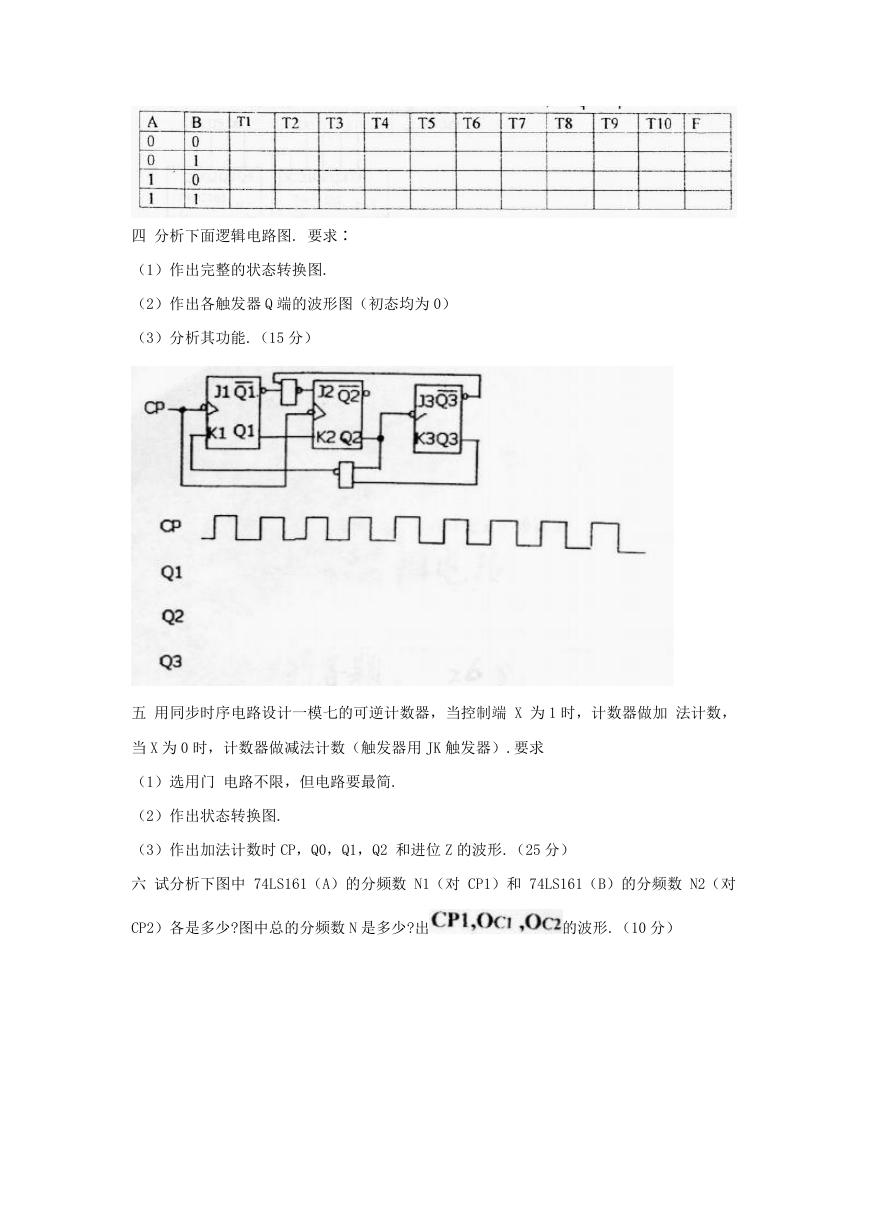

四分析下面逻辑电路图. 要求∶ （1）作出完整的状态转换图. （2）作出各触发器 Q 端的波形图（初态均为 0）（3）分析其功能.（15 分）五用同步时序电路设计一模七的可逆计数器，当控制端 X 为 1 时，计数器做加法计数，当 X 为 0 时，计数器做减法计数（触发器用 JK 触发器）.要求（1）选用门电路不限，但电路要最简. （2）作出状态转换图. （3）作出加法计数时 CP，Q0，Q1，Q2 和进位 Z 的波形.（25 分）六试分析下图中 74LS161（A）的分频数 N1（对 CP1）和 74LS161（B）的分频数 N2（对 CP2）各是多少?图中总的分频数 N 是多少?出的波形.（10 分）

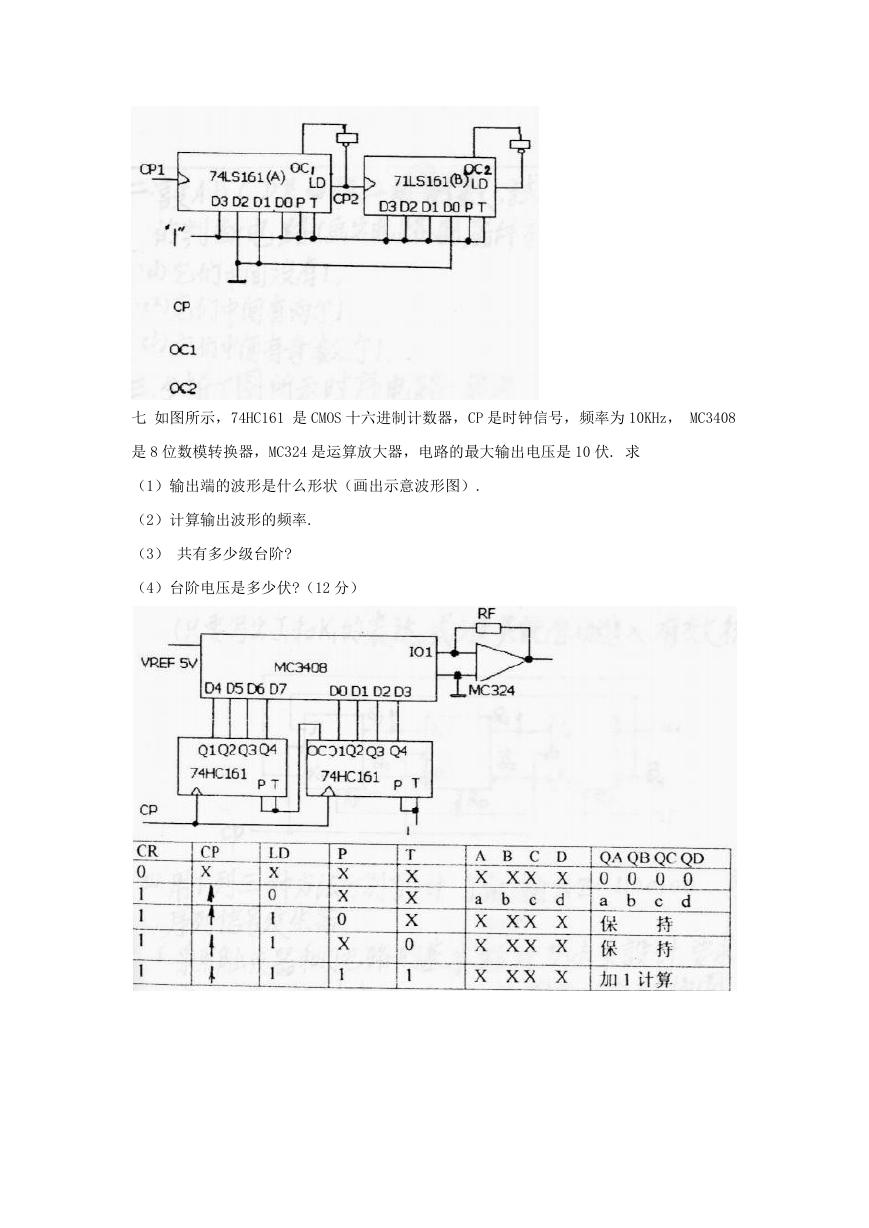

七如图所示，74HC161 是 CMOS 十六进制计数器，CP 是时钟信号，频率为 10KHz， MC3408 是 8 位数模转换器，MC324 是运算放大器，电路的最大输出电压是 10 伏. 求（1）输出端的波形是什么形状（画出示意波形图）. （2）计算输出波形的频率. （3）共有多少级台阶? （4）台阶电压是多少伏?（12 分）
