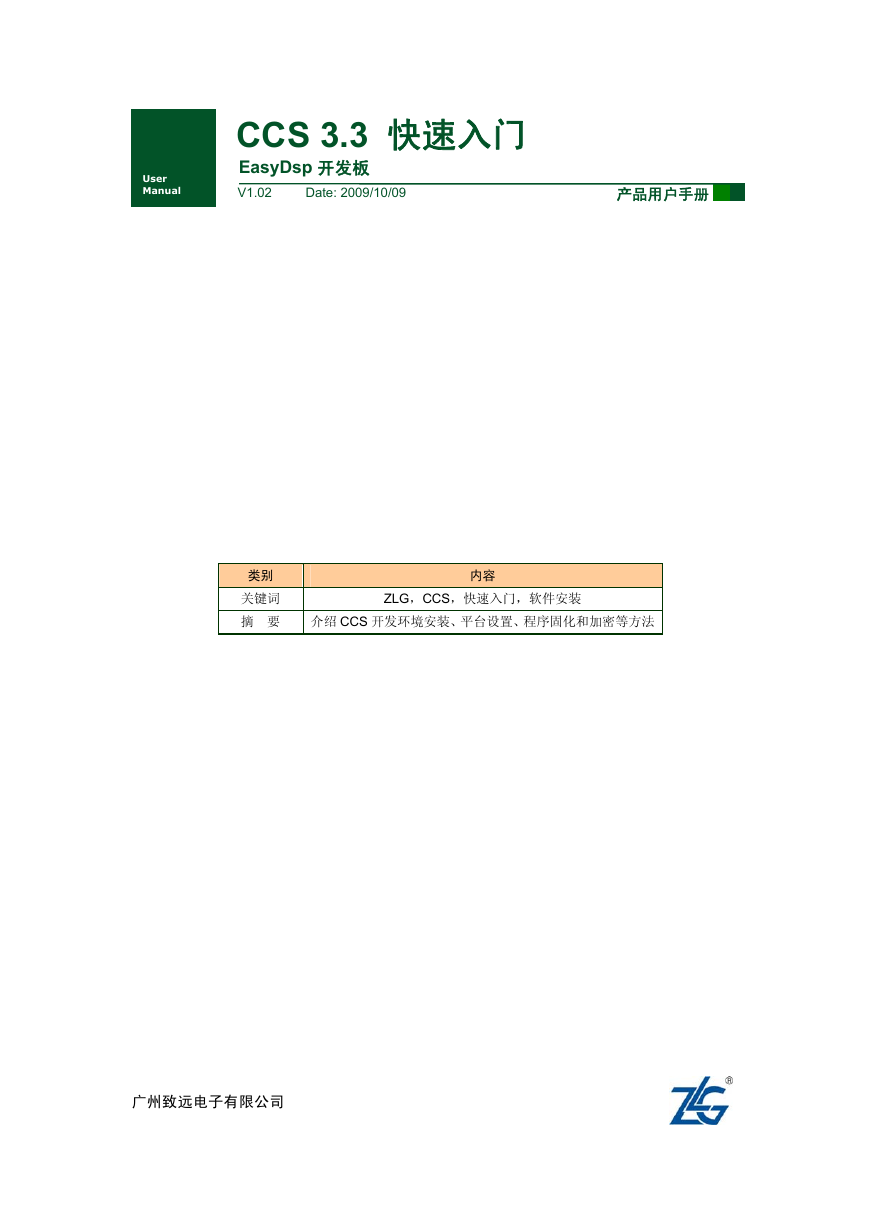

User Manual CCS 3.3 快速入门 EasyDsp 开发板 V1.02 Date: 2009/10/09 产品用户手册类别关键词摘要内容 ZLG，CCS，快速入门，软件安装介绍 CCS 开发环境安装、平台设置、程序固化和加密等方法广州致远电子有限公司

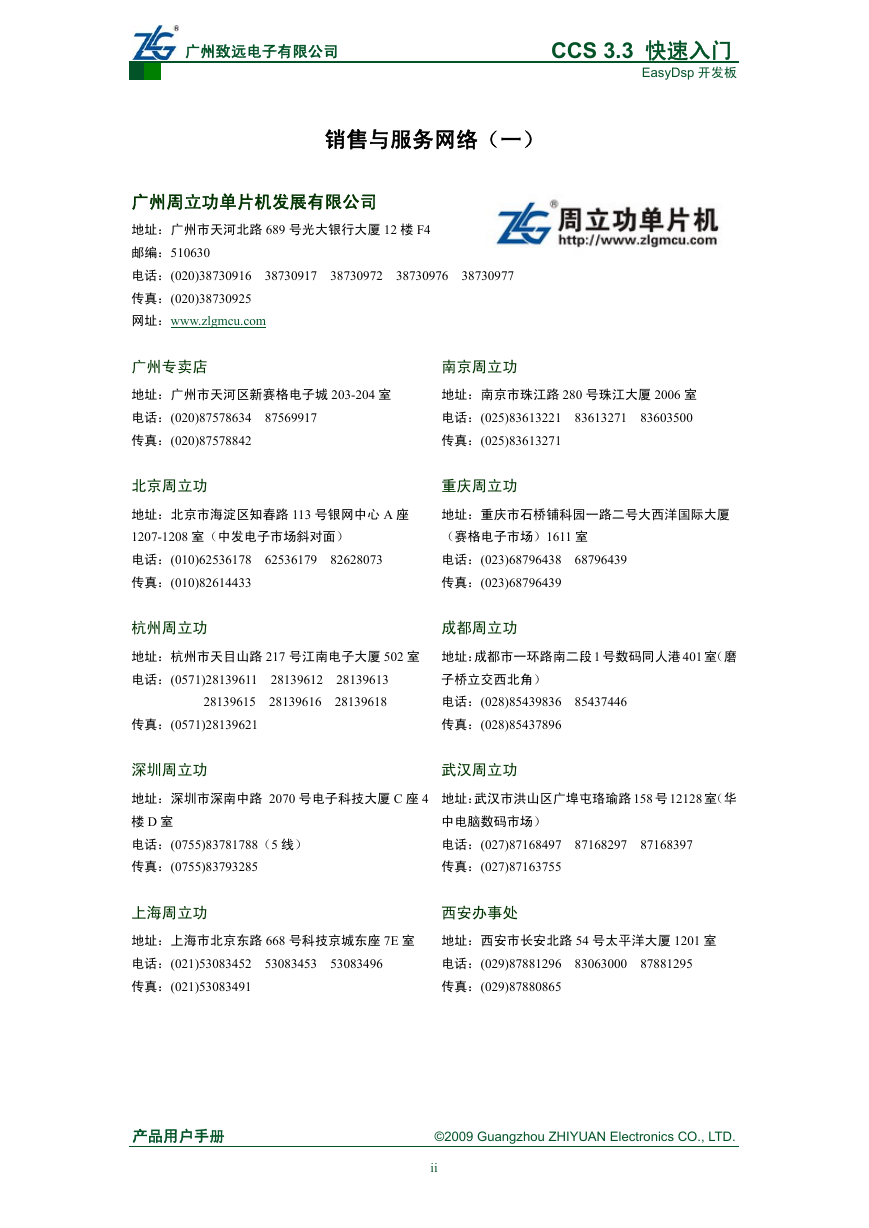

广州致远电子有限公司 CCS 3.3 快速入门 EasyDsp 开发板销售与服务网络（一）广州周立功单片机发展有限公司地址：广州市天河北路 689 号光大银行大厦 12 楼 F4 邮编：510630 电话：(020)38730916 38730917 38730972 38730976 38730977 传真：(020)38730925 网址：www.zlgmcu.com 广州专卖店地址：广州市天河区新赛格电子城 203-204 室电话：(020)87578634 87569917 传真：(020)87578842 北京周立功地址：北京市海淀区知春路 113 号银网中心 A 座 1207-1208 室（中发电子市场斜对面）电话：(010)62536178 62536179 82628073 传真：(010)82614433 杭州周立功地址：杭州市天目山路 217 号江南电子大厦 502 室电话：(0571)28139611 28139612 28139613 28139615 28139616 28139618 传真：(0571)28139621 深圳周立功地址：深圳市深南中路 2070 号电子科技大厦 C 座 4 楼 D 室电话：(0755)83781788（5 线）传真：(0755)83793285 上海周立功地址：上海市北京东路 668 号科技京城东座 7E 室电话：(021)53083452 53083453 53083496 传真：(021)53083491 南京周立功地址：南京市珠江路 280 号珠江大厦 2006 室电话：(025)83613221 83613271 83603500 传真：(025)83613271 重庆周立功地址：重庆市石桥铺科园一路二号大西洋国际大厦（赛格电子市场）1611 室电话：(023)68796438 68796439 传真：(023)68796439 成都周立功地址：成都市一环路南二段 1 号数码同人港 401 室（磨子桥立交西北角）电话：(028)85439836 85437446 传真：(028)85437896 武汉周立功地址：武汉市洪山区广埠屯珞瑜路 158 号 12128 室（华中电脑数码市场）电话：(027)87168497 87168297 87168397 传真：(027)87163755 西安办事处地址：西安市长安北路 54 号太平洋大厦 1201 室电话：(029)87881296 83063000 87881295 传真：(029)87880865 产品用户手册 ©2009 Guangzhou ZHIYUAN Electronics CO., LTD. ii

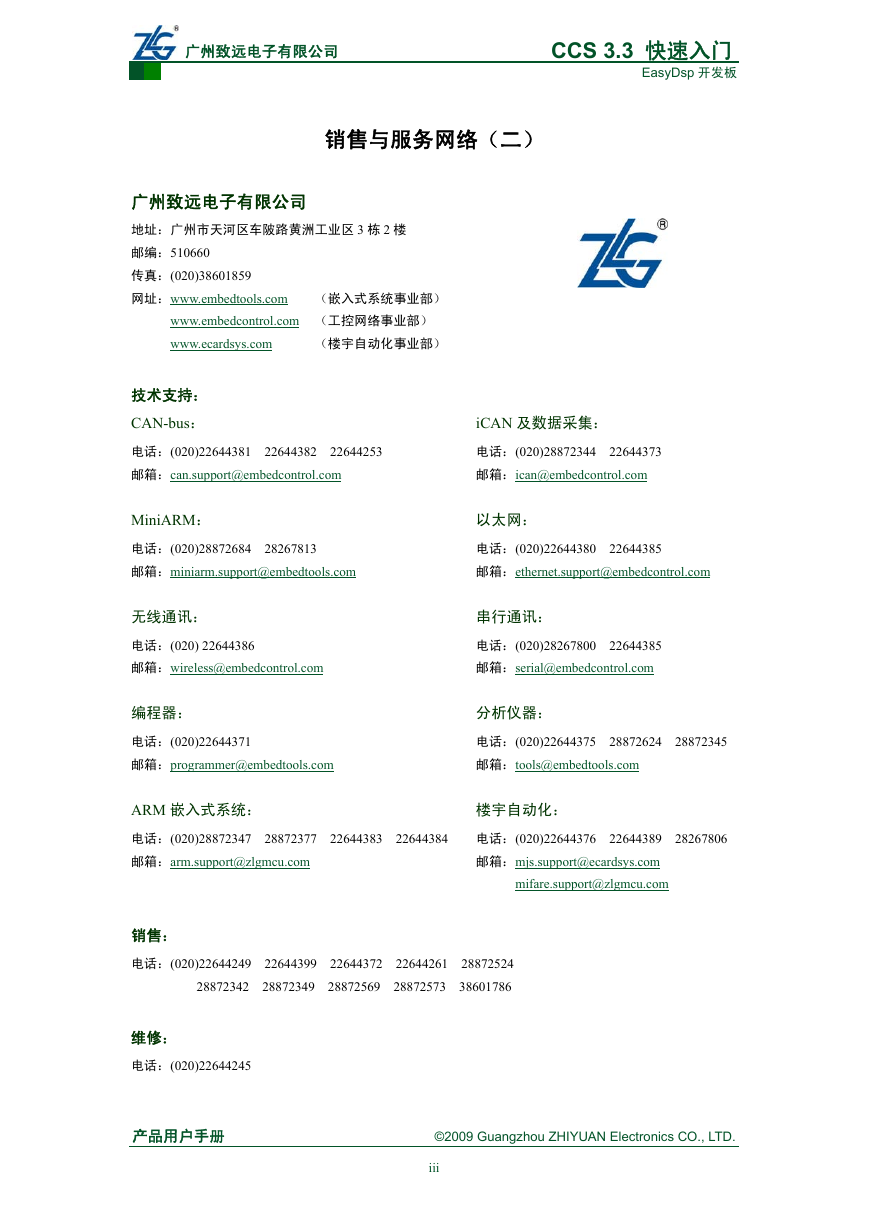

广州致远电子有限公司 CCS 3.3 快速入门 EasyDsp 开发板销售与服务网络（二）（楼宇自动化事业部）广州致远电子有限公司地址：广州市天河区车陂路黄洲工业区 3 栋 2 楼邮编：510660 传真：(020)38601859 网址：www.embedtools.com （嵌入式系统事业部） www.embedcontrol.com （工控网络事业部） www.ecardsys.com 技术支持： CAN-bus：电话：(020)22644381 22644382 22644253 邮箱：can.support@embedcontrol.com MiniARM：电话：(020)28872684 28267813 邮箱：miniarm.support@embedtools.com 无线通讯：电话：(020) 22644386 邮箱：wireless@embedcontrol.com 编程器：电话：(020)22644371 邮箱：programmer@embedtools.com ARM 嵌入式系统：电话：(020)28872347 28872377 22644383 22644384 邮箱：arm.support@zlgmcu.com iCAN 及数据采集：电话：(020)28872344 22644373 邮箱：ican@embedcontrol.com 以太网：电话：(020)22644380 22644385 邮箱：ethernet.support@embedcontrol.com 串行通讯：电话：(020)28267800 22644385 邮箱：serial@embedcontrol.com 分析仪器：电话：(020)22644375 28872624 28872345 邮箱：tools@embedtools.com 楼宇自动化：电话：(020)22644376 22644389 28267806 邮箱：mjs.support@ecardsys.com mifare.support@zlgmcu.com 销售：电话：(020)22644249 22644399 22644372 22644261 28872524 28872342 28872349 28872569 28872573 38601786 维修：电话：(020)22644245 产品用户手册 ©2009 Guangzhou ZHIYUAN Electronics CO., LTD. iii

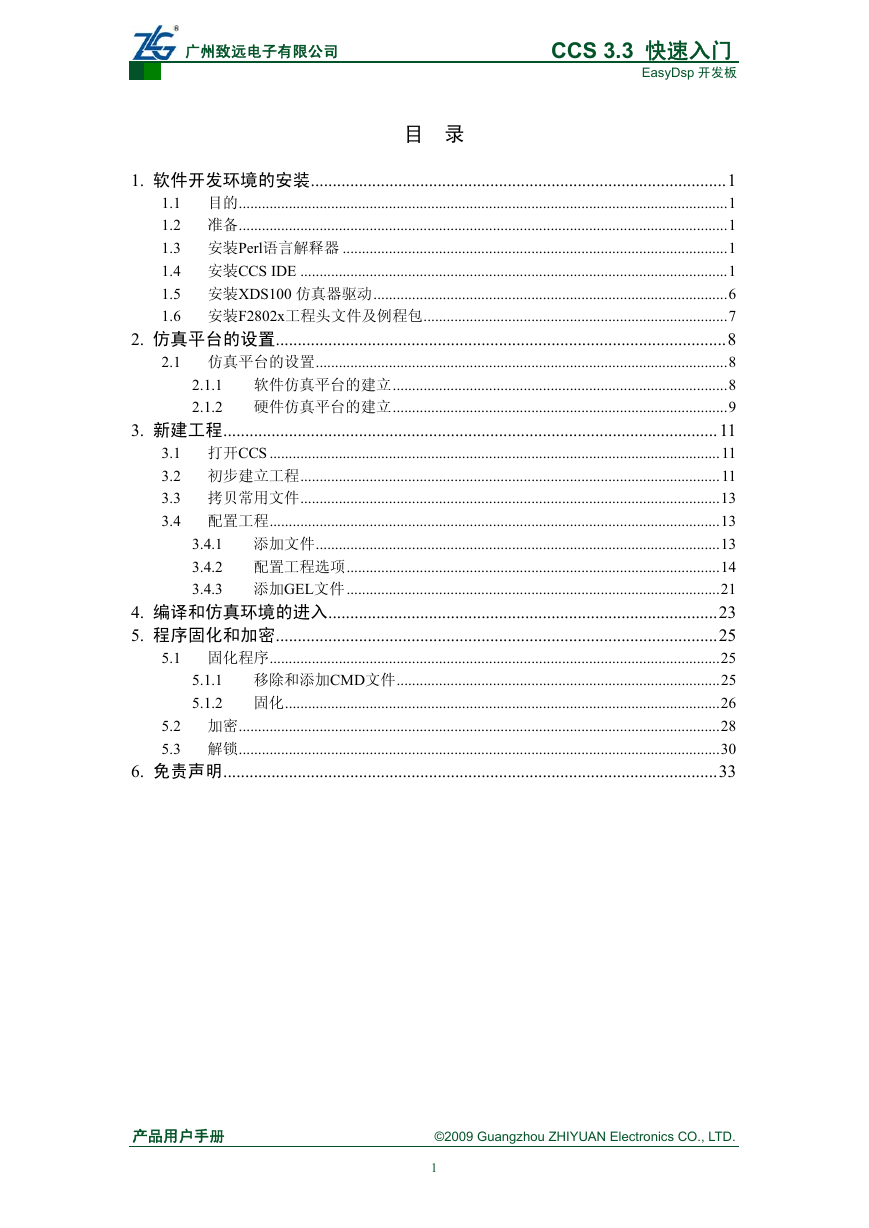

广州致远电子有限公司 CCS 3.3 快速入门 EasyDsp 开发板目录 1. 软件开发环境的安装...............................................................................................1 1.1 目的...............................................................................................................................1 1.2 准备...............................................................................................................................1 1.3 安装Perl语言解释器 ....................................................................................................1 1.4 安装CCS IDE ...............................................................................................................1 1.5 安装XDS100 仿真器驱动............................................................................................6 1.6 安装F2802x工程头文件及例程包...............................................................................7 2. 仿真平台的设置.......................................................................................................8 2.1 仿真平台的设置...........................................................................................................8 2.1.1 软件仿真平台的建立.......................................................................................8 2.1.2 硬件仿真平台的建立.......................................................................................9 3. 新建工程.................................................................................................................11 3.1 打开CCS .....................................................................................................................11 3.2 初步建立工程.............................................................................................................11 3.3 拷贝常用文件.............................................................................................................13 3.4 配置工程.....................................................................................................................13 3.4.1 添加文件.........................................................................................................13 3.4.2 配置工程选项.................................................................................................14 3.4.3 添加GEL文件.................................................................................................21 4. 编译和仿真环境的进入.........................................................................................23 5. 程序固化和加密.....................................................................................................25 5.1 固化程序.....................................................................................................................25 5.1.1 移除和添加CMD文件....................................................................................25 5.1.2 固化.................................................................................................................26 5.2 加密.............................................................................................................................28 5.3 解锁.............................................................................................................................30 6. 免责声明.................................................................................................................33 产品用户手册 ©2009 Guangzhou ZHIYUAN Electronics CO., LTD. 1

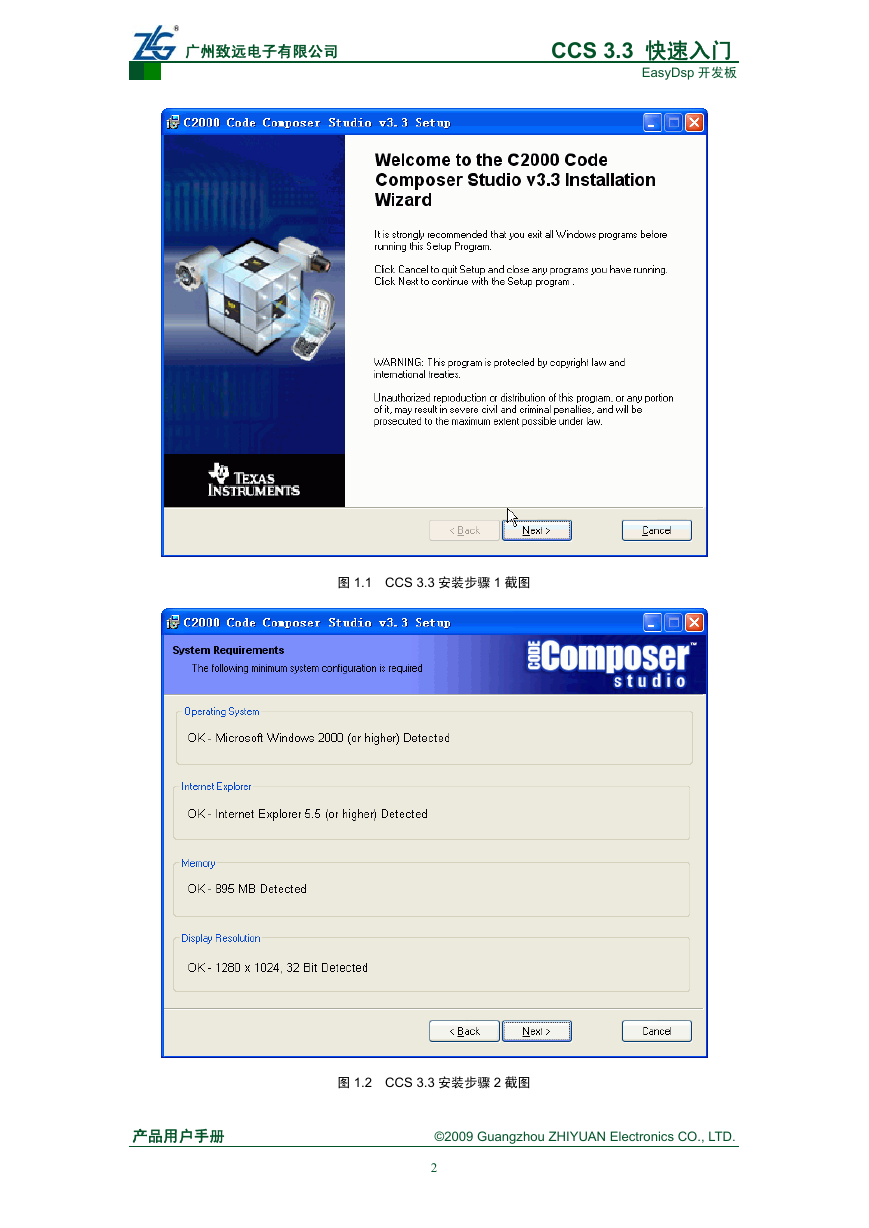

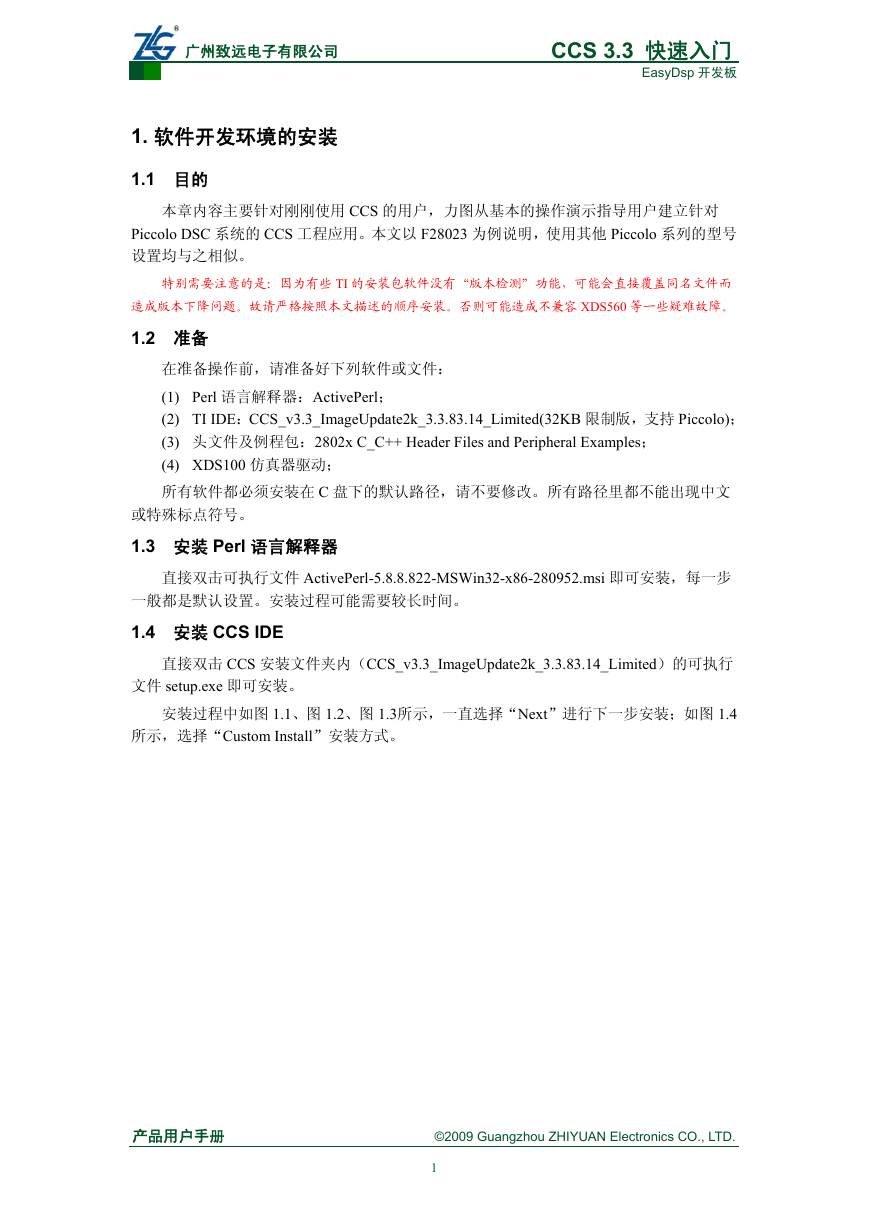

广州致远电子有限公司 1. 软件开发环境的安装 1.1 目的 CCS 3.3 快速入门 EasyDsp 开发板本章内容主要针对刚刚使用 CCS 的用户，力图从基本的操作演示指导用户建立针对 Piccolo DSC 系统的 CCS 工程应用。本文以 F28023 为例说明，使用其他 Piccolo 系列的型号设置均与之相似。特别需要注意的是：因为有些 TI 的安装包软件没有“版本检测”功能，可能会直接覆盖同名文件而造成版本下降问题。故请严格按照本文描述的顺序安装。否则可能造成不兼容 XDS560 等一些疑难故障。 1.2 准备在准备操作前，请准备好下列软件或文件： (1) Perl 语言解释器：ActivePerl； (2) TI IDE：CCS_v3.3_ImageUpdate2k_3.3.83.14_Limited(32KB 限制版，支持 Piccolo)； (3) 头文件及例程包：2802x C_C++ Header Files and Peripheral Examples； (4) XDS100 仿真器驱动；所有软件都必须安装在 C 盘下的默认路径，请不要修改。所有路径里都不能出现中文或特殊标点符号。 1.3 安装 Perl 语言解释器直接双击可执行文件 ActivePerl-5.8.8.822-MSWin32-x86-280952.msi 即可安装，每一步一般都是默认设置。安装过程可能需要较长时间。 1.4 安装 CCS IDE 直接双击 CCS 安装文件夹内（CCS_v3.3_ImageUpdate2k_3.3.83.14_Limited）的可执行文件 setup.exe 即可安装。安装过程中如图 1.1、图 1.2、图 1.3所示，一直选择“Next”进行下一步安装；如图 1.4 所示，选择“Custom Install”安装方式。产品用户手册 ©2009 Guangzhou ZHIYUAN Electronics CO., LTD. 1

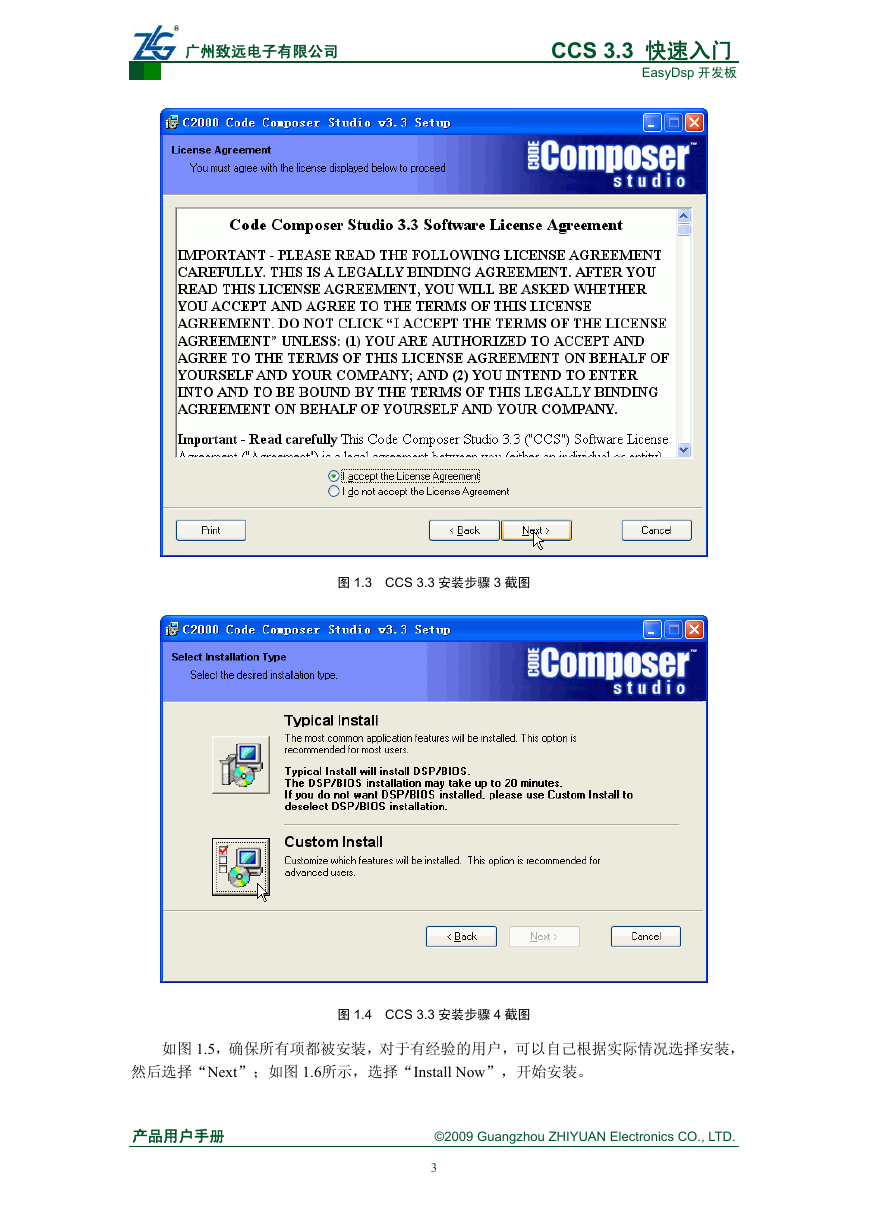

广州致远电子有限公司 CCS 3.3 快速入门 EasyDsp 开发板图 1.3 CCS 3.3 安装步骤 3 截图图 1.4 CCS 3.3 安装步骤 4 截图如图 1.5，确保所有项都被安装，对于有经验的用户，可以自己根据实际情况选择安装，然后选择“Next”；如图 1.6所示，选择“Install Now”，开始安装。产品用户手册 ©2009 Guangzhou ZHIYUAN Electronics CO., LTD. 3
