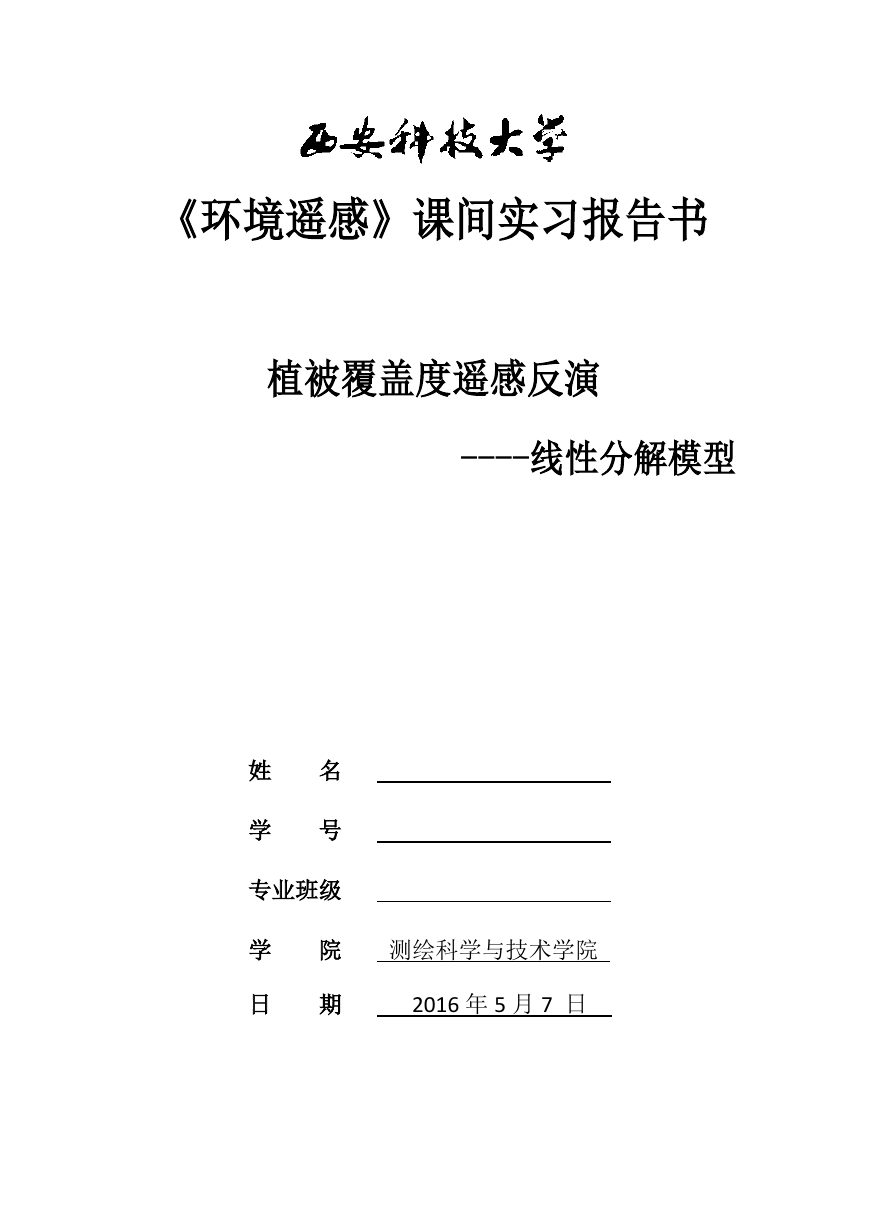

《环境遥感》课间实习报告书 植被覆盖度遥感反演 ----线性分解模型 姓 名 学 号 专业班级 学 院 测绘科学与技术学院 日 期 2016 年 5 月 7 日
1.初步确定端元 打开影像,初步分析解译出影像具有三种端元,分别是:裸地、水体 和植被。 2. 最小噪声分离变换 特征值越高,波段包含的有效信息越多,特征值越低,波段包含 的噪声越多。通过 MNF 变换可以实现数据的降维,达到保留更多的 有用信息,剔除更多的噪声。在做 MNF 变换的时候保留特征值最高 的 3 个波段进行端元提取(波段数至少与端元数相等)Spectral->MNF Rotation->Forward MNF->Estimate Noise Statistics from Data,如图 1 所 示 图 1. MNF 变换 变换后特征值曲线如图 2 所示

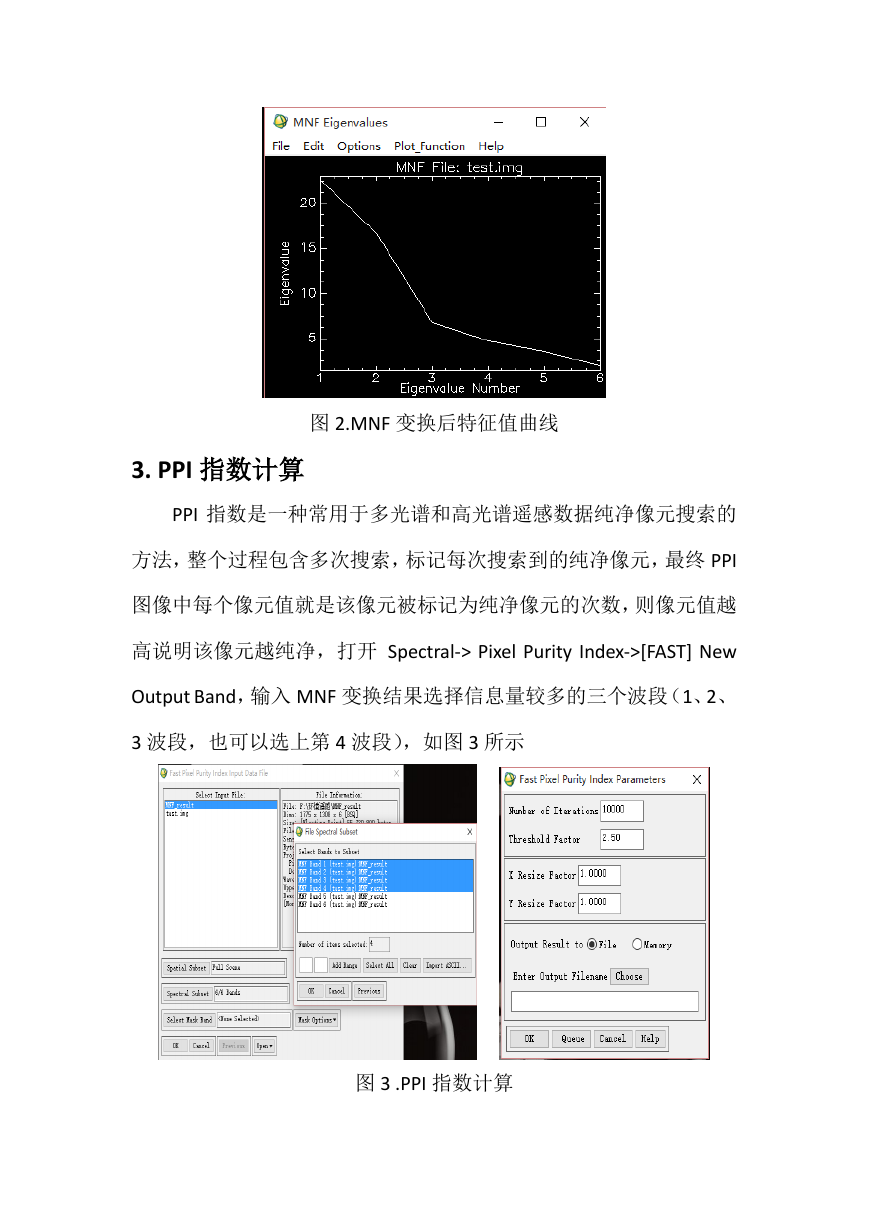

图 2.MNF 变换后特征值曲线 3. PPI 指数计算 PPI 指数是一种常用于多光谱和高光谱遥感数据纯净像元搜索的 方法,整个过程包含多次搜索,标记每次搜索到的纯净像元,最终 PPI 图像中每个像元值就是该像元被标记为纯净像元的次数,则像元值越 高说明该像元越纯净,打开 Spectral-> Pixel Purity Index->[FAST] New Output Band,输入 MNF 变换结果选择信息量较多的三个波段(1、2、 3 波段,也可以选上第 4 波段),如图 3 所示 图 3 .PPI 指数计算

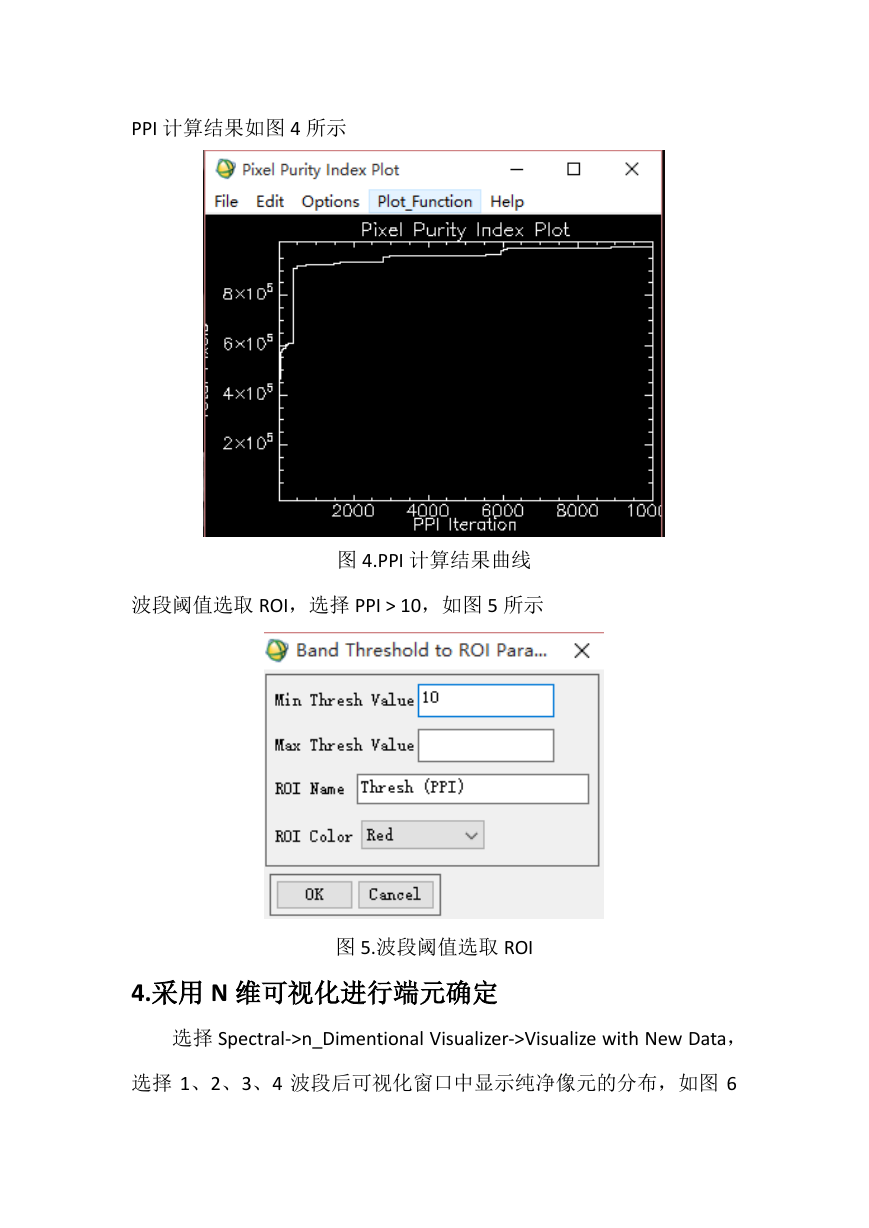

PPI 计算结果如图 4 所示 图 4.PPI 计算结果曲线 波段阈值选取 ROI,选择 PPI > 10,如图 5 所示 图 5.波段阈值选取 ROI 4.采用 N 维可视化进行端元确定 选择 Spectral->n_Dimentional Visualizer->Visualize with New Data, 选择 1、2、3、4 波段后可视化窗口中显示纯净像元的分布,如图 6

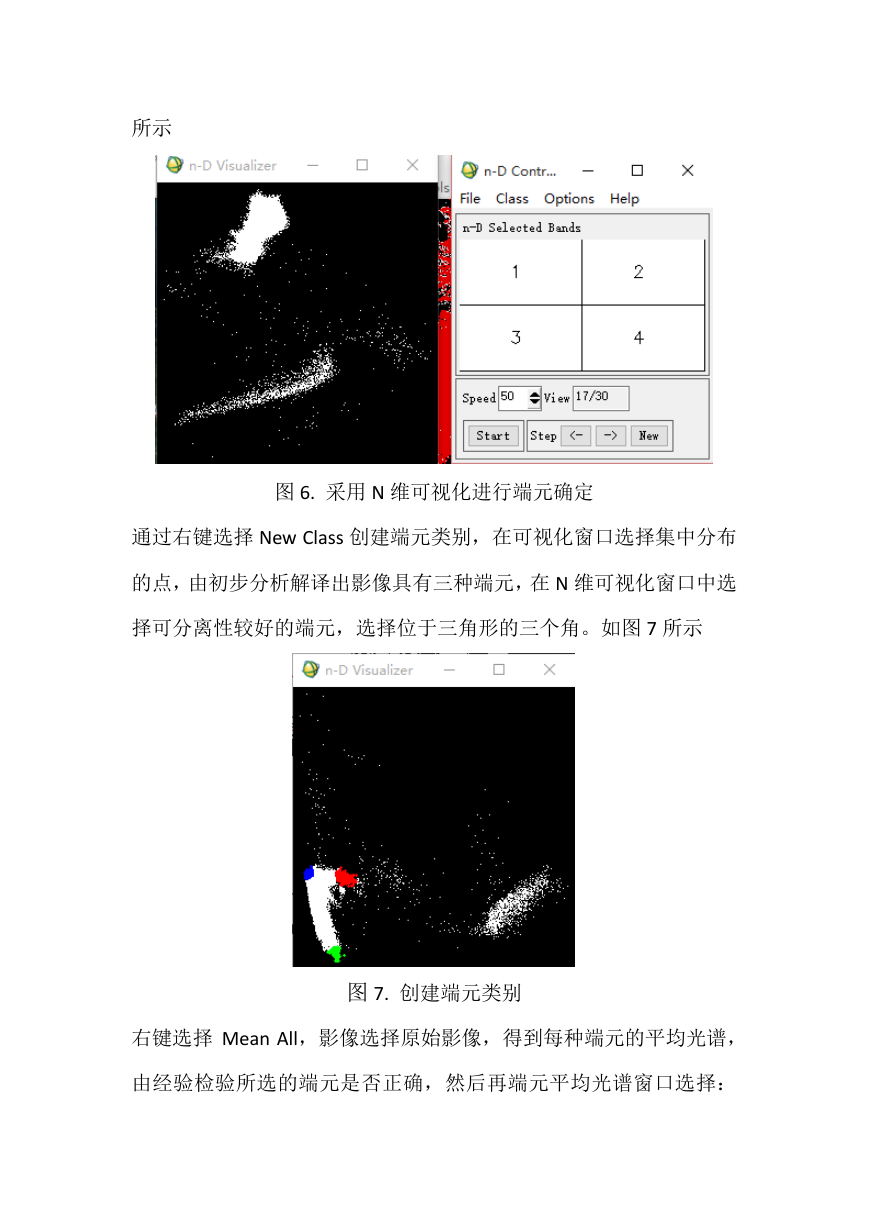

所示 图 6. 采用 N 维可视化进行端元确定 通过右键选择 New Class 创建端元类别,在可视化窗口选择集中分布 的点,由初步分析解译出影像具有三种端元,在 N 维可视化窗口中选 择可分离性较好的端元,选择位于三角形的三个角。如图 7 所示 图 7. 创建端元类别 右键选择 Mean All,影像选择原始影像,得到每种端元的平均光谱, 由经验检验所选的端元是否正确,然后再端元平均光谱窗口选择:

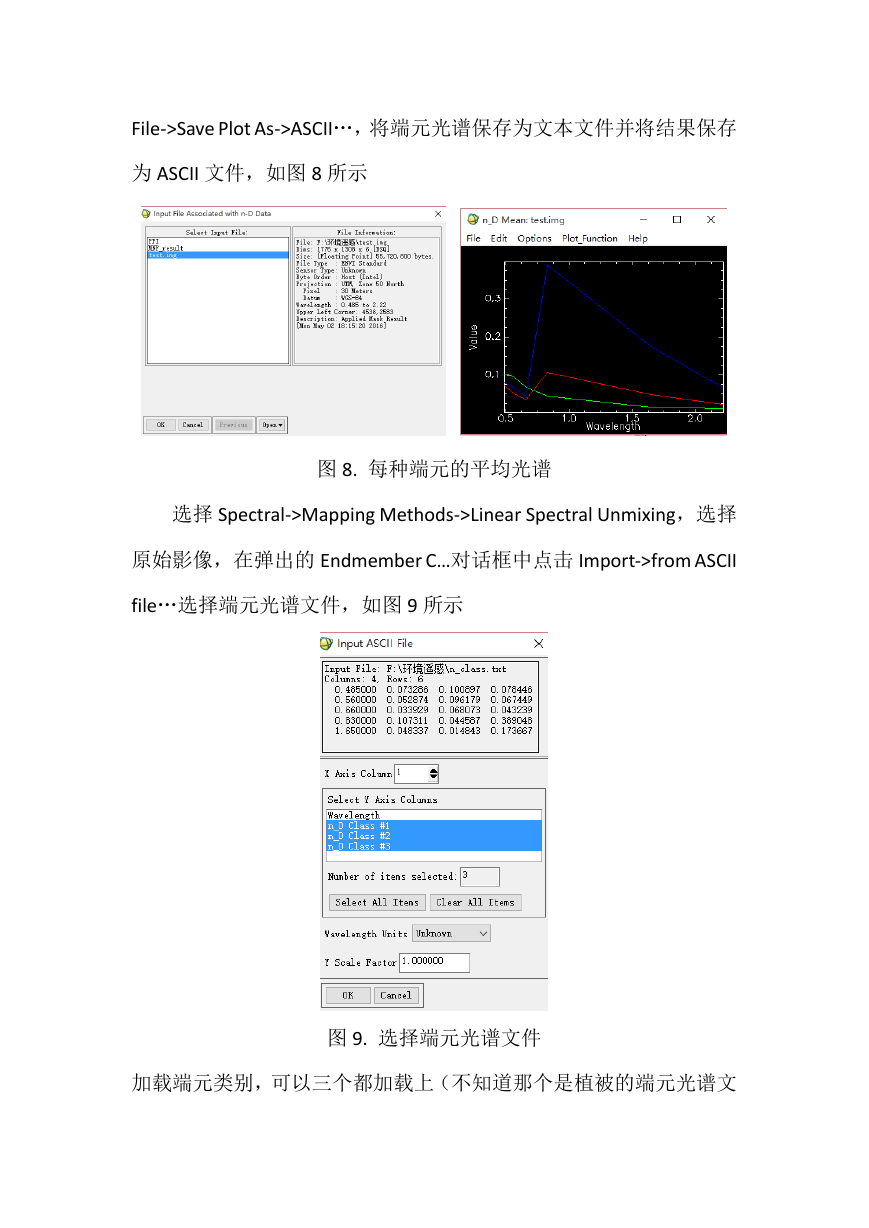

File->Save Plot As->ASCII…,将端元光谱保存为文本文件并将结果保存 为 ASCII 文件,如图 8 所示 图 8. 每种端元的平均光谱 选择 Spectral->Mapping Methods->Linear Spectral Unmixing,选择 原始影像,在弹出的 Endmember C…对话框中点击 Import->from ASCII file…选择端元光谱文件,如图 9 所示 图 9. 选择端元光谱文件 加载端元类别,可以三个都加载上(不知道那个是植被的端元光谱文

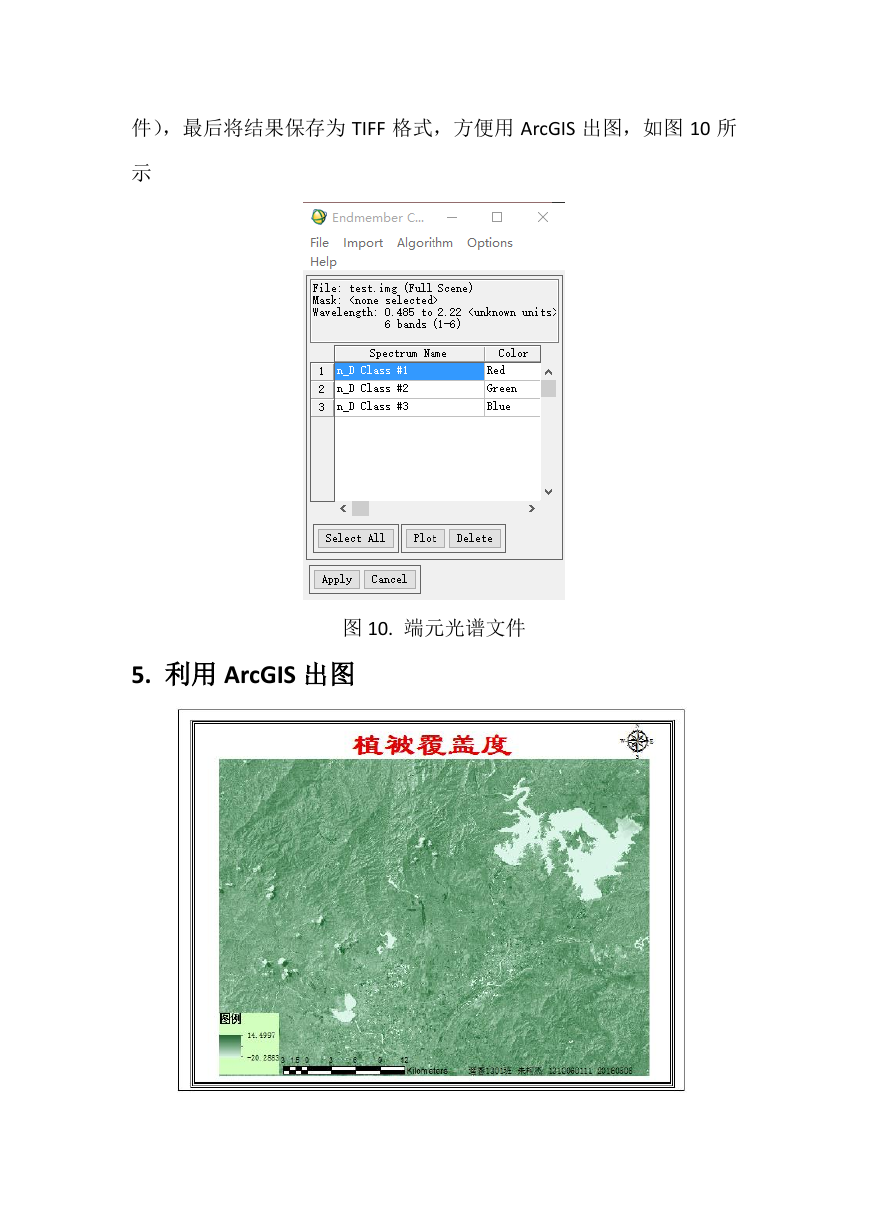

件),最后将结果保存为 TIFF 格式,方便用 ArcGIS 出图,如图 10 所 示 图 10. 端元光谱文件 5. 利用 ArcGIS 出图
