    霍尔传感器测速

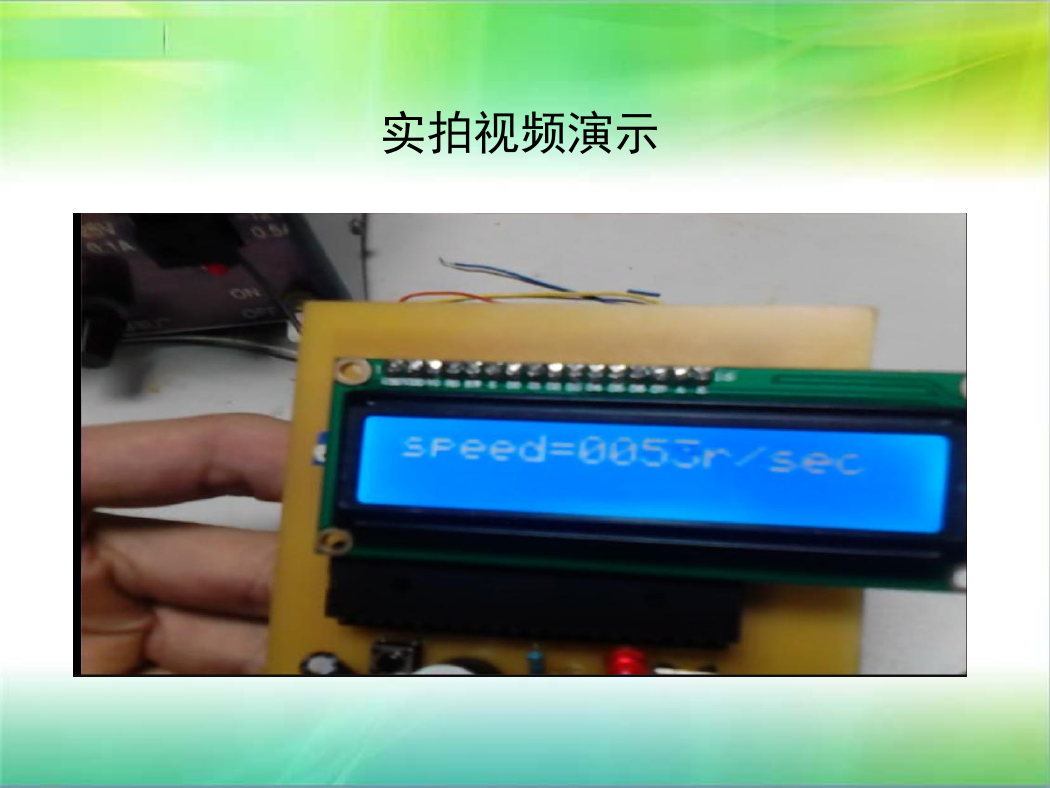

    实拍视频演示

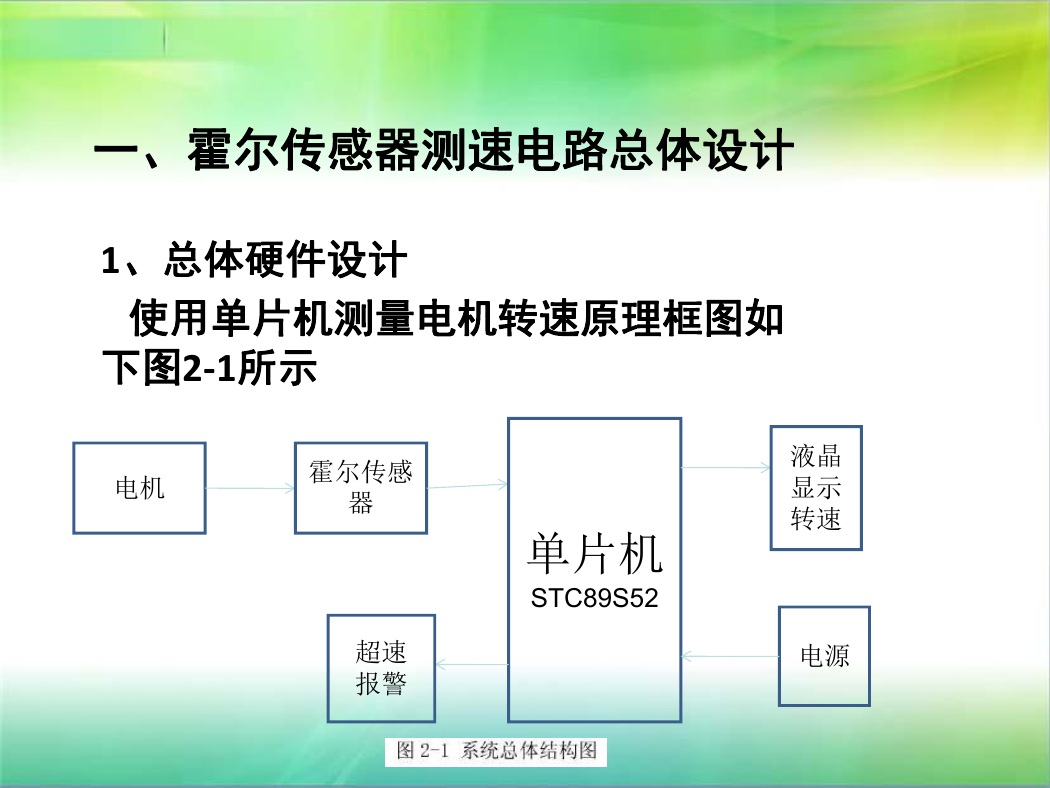

    一、霍尔传感器测速电路总体设计 1、总体硬件设计 使用单片机测量电机转速原理框图如 下图2-1所示 电机 霍尔传感 器 单片机 STC89S52 超速 报警 液晶 显示 转速 电源
    霍尔传感器测速原理图

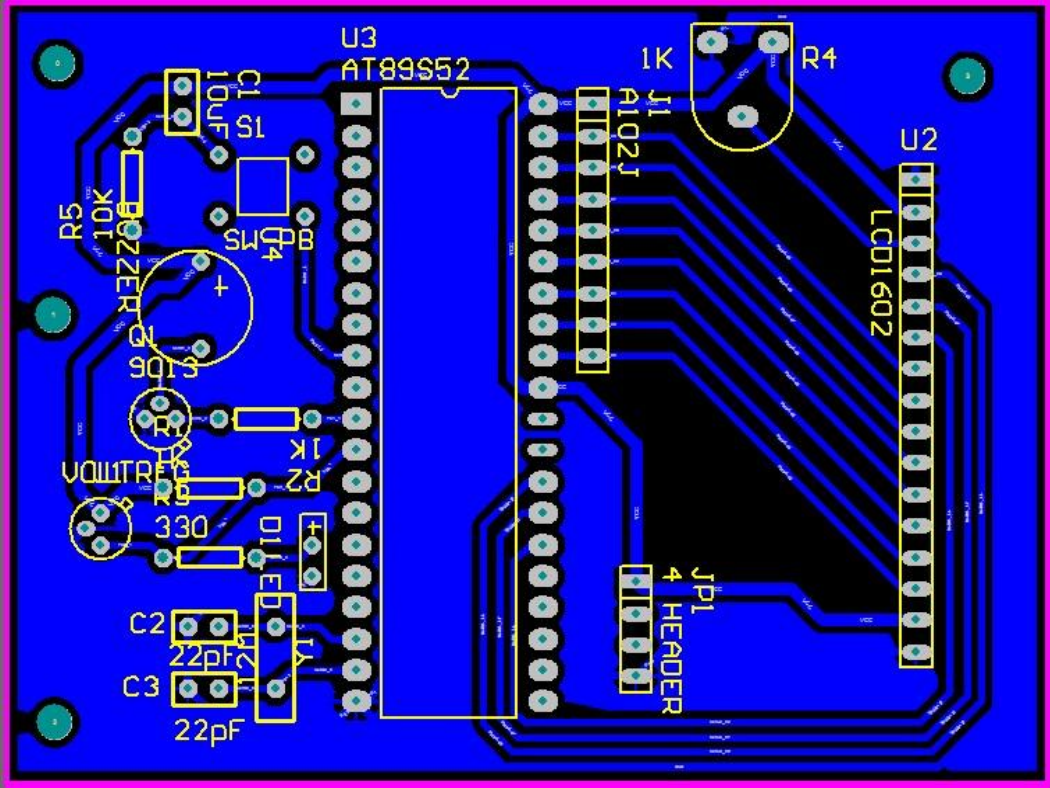

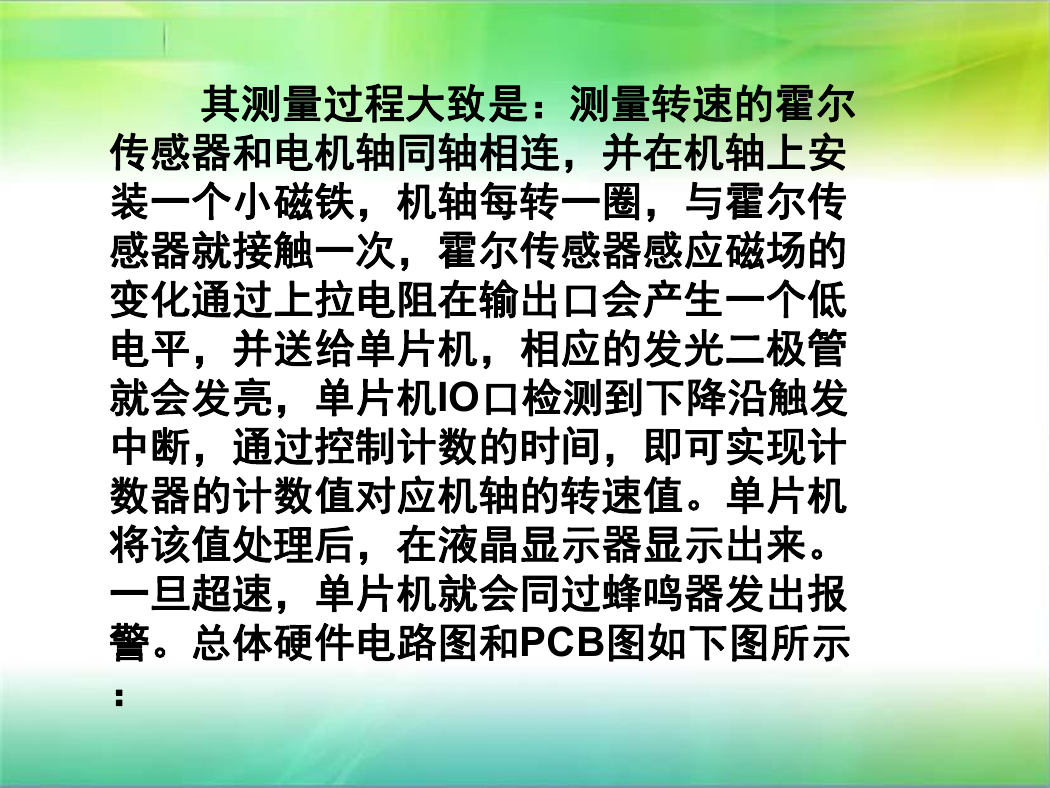

    其测量过程大致是：测量转速的霍尔 传感器和电机轴同轴相连，并在机轴上安 装一个小磁铁，机轴每转一圈，与霍尔传 感器就接触一次，霍尔传感器感应磁场的 变化通过上拉电阻在输出口会产生一个低 电平，并送给单片机，相应的发光二极管 就会发亮，单片机IO口检测到下降沿触发 中断，通过控制计数的时间，即可实现计 数器的计数值对应机轴的转速值。单片机 将该值处理后，在液晶显示器显示出来。 一旦超速，单片机就会同过蜂鸣器发出报 警。总体硬件电路图和PCB图如下图所示 ：

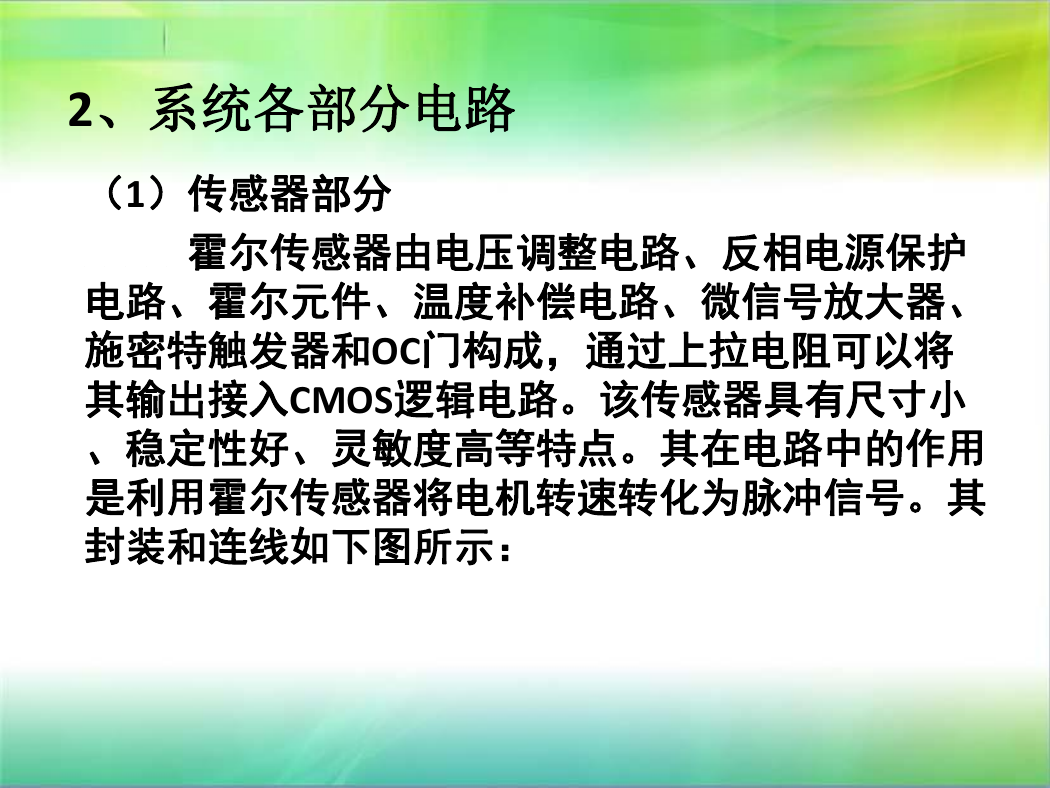

    2、系统各部分电路 （1）传感器部分 霍尔传感器由电压调整电路、反相电源保护 电路、霍尔元件、温度补偿电路、微信号放大器、 施密特触发器和OC门构成，通过上拉电阻可以将 其输出接入CMOS逻辑电路。该传感器具有尺寸小 、稳定性好、灵敏度高等特点。其在电路中的作用 是利用霍尔传感器将电机转速转化为脉冲信号。其 封装和连线如下图所示：
