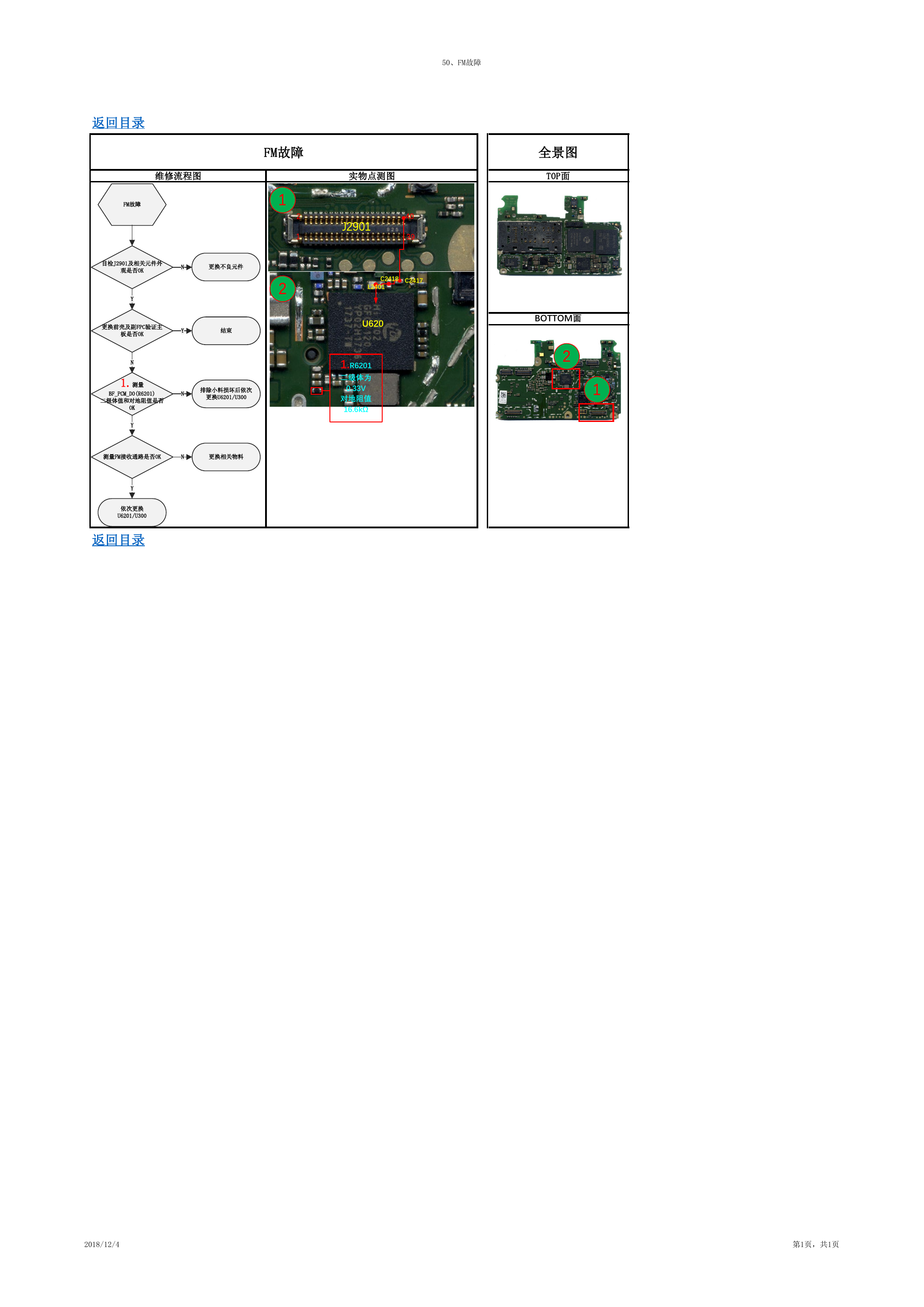

50、FM故障 FM故障 维修流程图 实物点测图 全景图 TOP面 返回目录 FM故障 2 1 1 2 J2901 40 39 C2418 L2401 C2417 U620 1.R6201 二级体为 0.33V 对地阻值 16.6kΩ BOTTOM面 2 1 目检J2901及相关元件外 观是否OK N 更换不良元件 Y 更换前壳及副FPC验证主 板是否OK Y 结束 N 1.测量 BF_PCM_DO(R6201) N 二极体值和对地阻值是否 OK Y 排除小料损坏后依次 更换U6201/U300 测量FM接收通路是否OK N 更换相关物料 Y 依次更换 U6201/U300 返回目录 2018/12/4 第1页，共1页
