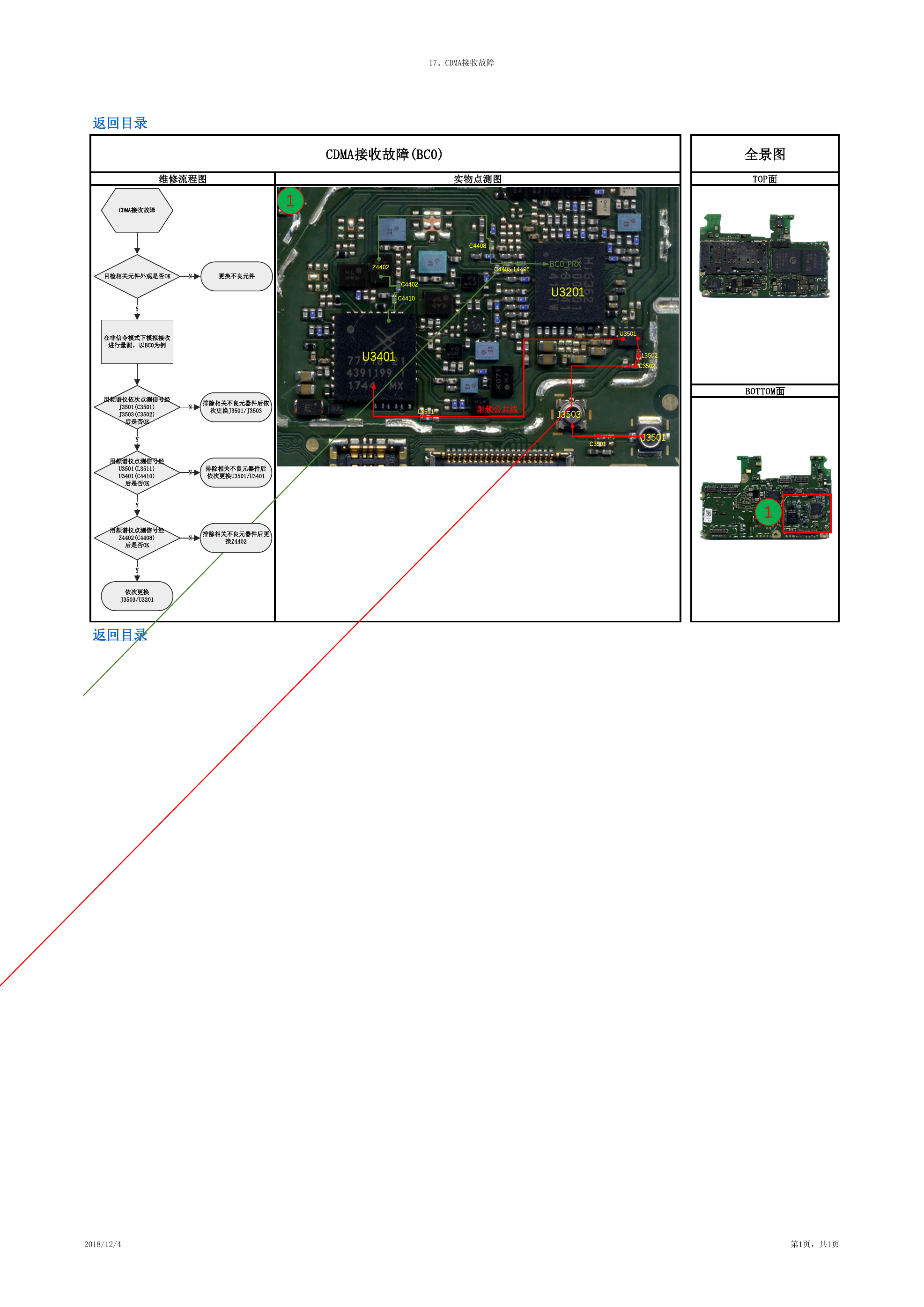

17、CDMA接收故障 返回目录 维修流程图 实物点测图 CDMA接收故障(BC0) CDMA接收故障 1 目检相关元件外观是否OK N 更换不良元件 C4408 Z4402 C4405 L4406 BC0_PRX U3201 C4402 C4410 U3401 Y 在非信令模式下模拟接收 进行量测，以BC0为例 用频谱仪依次点测信号经 J3501(C3501) J3503(C3502) 后是否OK Y 用频谱仪点测信号经 U3501(L3511) U3401(C4410) 后是否OK Y 用频谱仪点测信号经 Z4402(C4408) 后是否OK Y 依次更换 J3503/U3201 返回目录 N 排除相关不良元器件后依 次更换J3501/J3503 L3511 射频公共线 J3503 N N 排除相关不良元器件后 依次更换U3501/U3401 排除相关不良元器件后更 换Z4402 全景图 TOP面 BOTTOM面 1 U3501 L3502 C3502 C3501 J3501 2018/12/4 第1页，共1页
