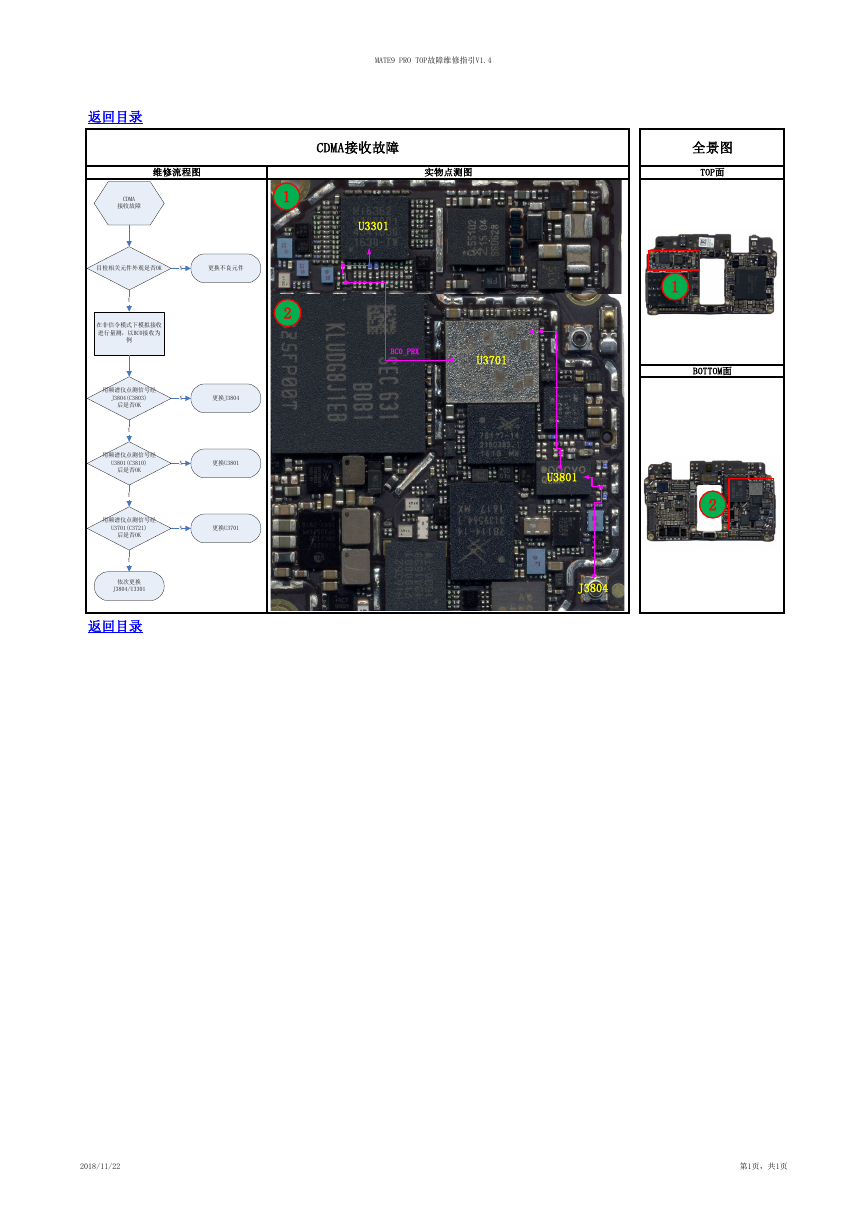

MATE9 PRO TOP故障维修指引V1.4 返回目录 维修流程图 实物点测图 CDMA接收故障 全景图 TOP面 U3301 1 2 BC0_PRX U3701 CDMA 接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以BC0接收为 例 用频谱仪点测信号经 J3804(C3803) 后是否OK Y 用频谱仪点测信号经 U3801(C3810) 后是否OK Y 用频谱仪点测信号经 U3701(C3721) 后是否OK Y 依次更换 J3804/U3301 返回目录 N N N 更换J3804 更换U3801 更换U3701 1 BOTTOM面 2 U3801 J3804 2018/11/22 第1页，共1页
