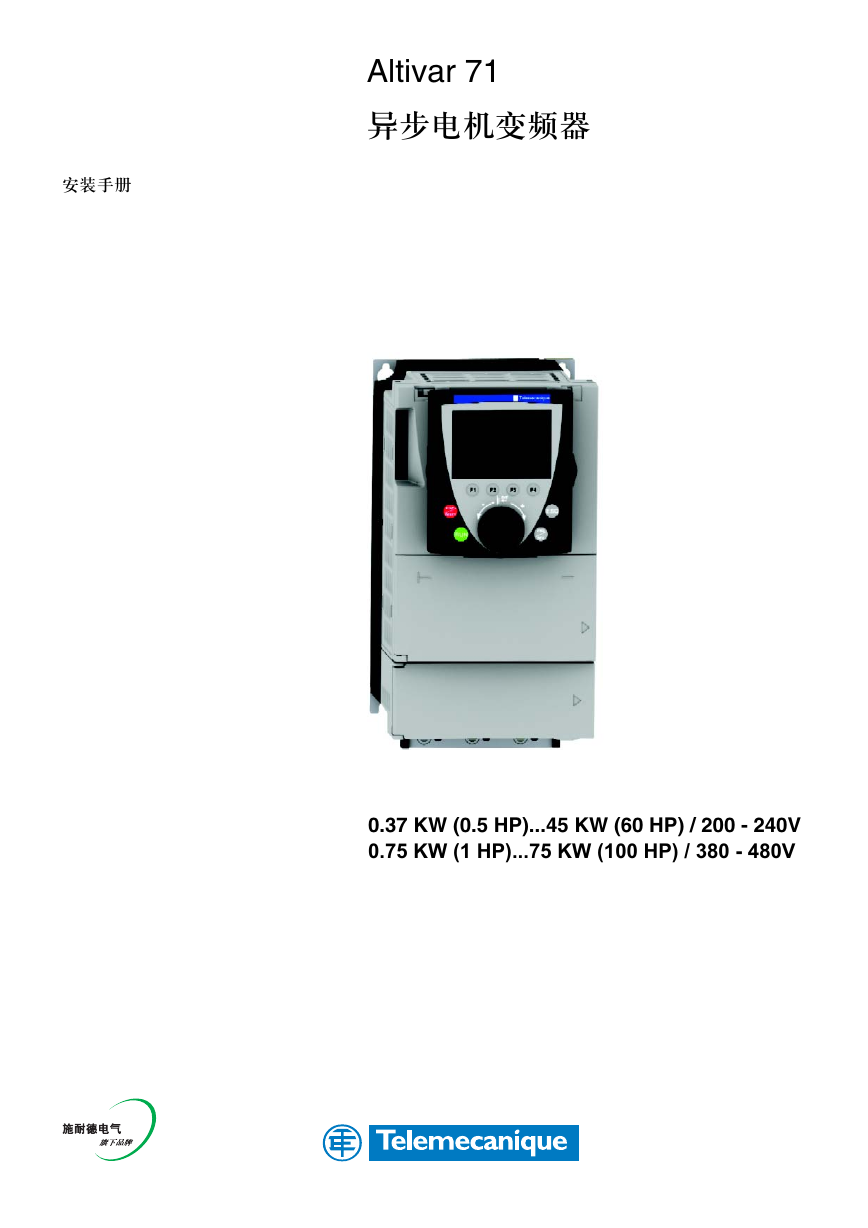

安装手册
Altivar 71
异步电机变频器
0.37 KW (0.5 HP)...45 KW (60 HP) / 200 - 240V
0.75 KW (1 HP)...75 KW (100 HP) / 380 - 480V

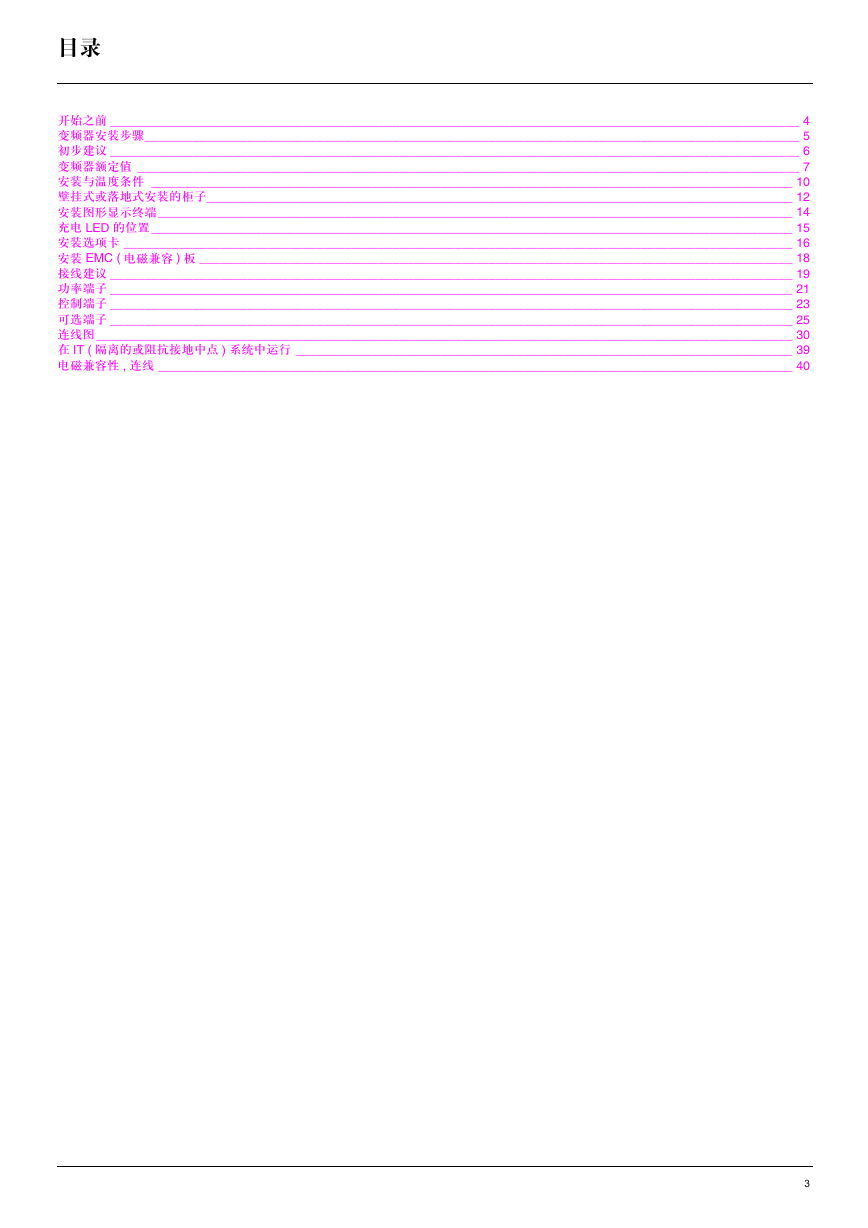

目录
开始之前 ____________________________________________________________________________________________________ 4
变频器安装步骤_______________________________________________________________________________________________ 5
初步建议 ____________________________________________________________________________________________________ 6
变频器额定值 ________________________________________________________________________________________________ 7
安装与温度条件 _____________________________________________________________________________________________ 10
壁挂式或落地式安装的柜子_____________________________________________________________________________________ 12
安装图形显示终端 ____________________________________________________________________________________________ 14
充电 LED 的位置 _____________________________________________________________________________________________ 15
安装选项卡 _________________________________________________________________________________________________ 16
安装 EMC ( 电磁兼容 ) 板 ______________________________________________________________________________________ 18
接线建议 ___________________________________________________________________________________________________ 19
功率端子 ___________________________________________________________________________________________________ 21
控制端子 ___________________________________________________________________________________________________ 23
可选端子 ___________________________________________________________________________________________________ 25
连线图_____________________________________________________________________________________________________ 30
在 IT ( 隔离的或阻抗接地中点 ) 系统中运行 ________________________________________________________________________ 39
电磁兼容性 , 连线 ____________________________________________________________________________________________ 40
3

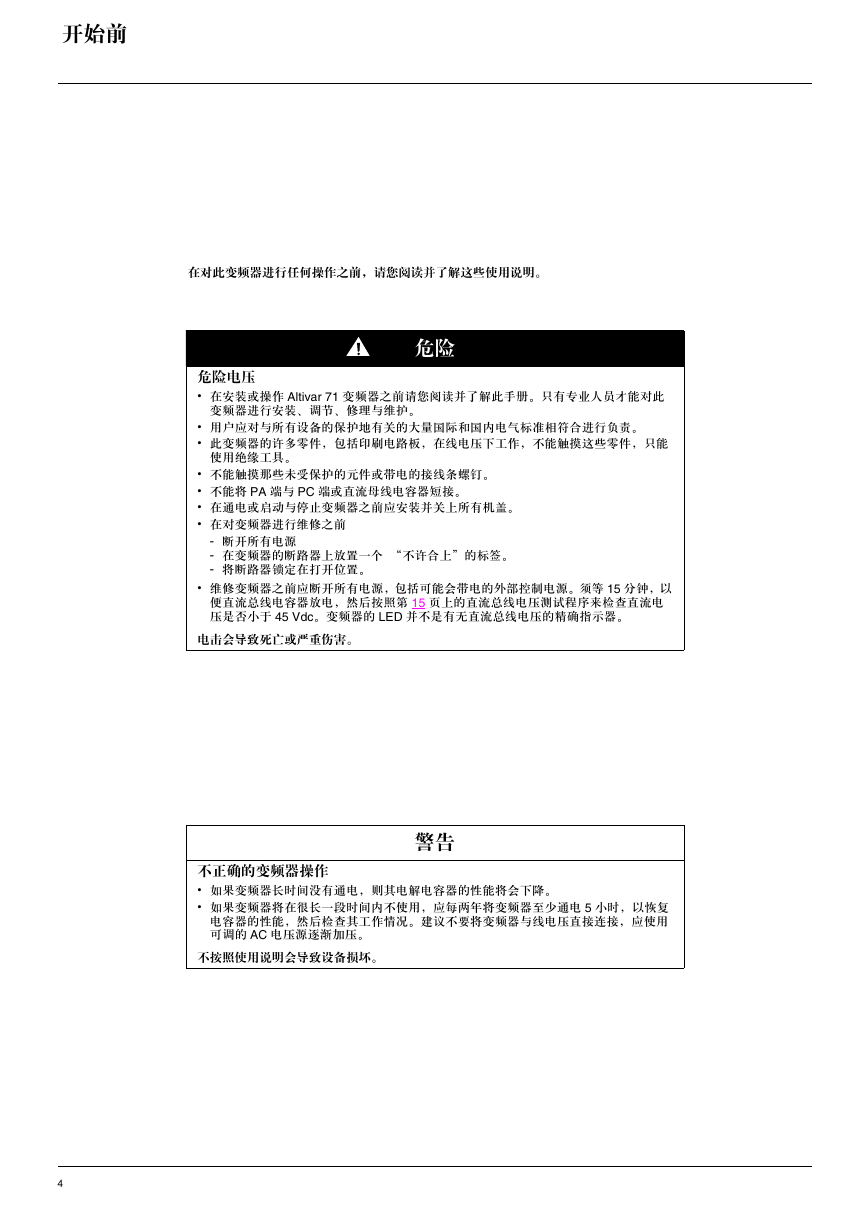

开始前
4
在对此变频器进行任何操作之前,请您阅读并了解这些使用说明。
危险
危险电压
• 在安装或操作 Altivar 71 变频器之前请您阅读并了解此手册。只有专业人员才能对此
变频器进行安装、调节、修理与维护。
• 用户应对与所有设备的保护地有关的大量国际和国内电气标准相符合进行负责。
• 此变频器的许多零件,包括印刷电路板,在线电压下工作,不能触摸这些零件,只能
使用绝缘工具。
• 不能触摸那些未受保护的元件或带电的接线条螺钉。
• 不能将 PA 端与 PC 端或直流母线电容器短接。
• 在通电或启动与停止变频器之前应安装并关上所有机盖。
• 在对变频器进行维修之前
- 断开所有电源
- 在变频器的断路器上放置一个 “不许合上”的标签。
- 将断路器锁定在打开位置。
• 维修变频器之前应断开所有电源,包括可能会带电的外部控制电源。须等 15 分钟,以
便直流总线电容器放电,然后按照第 15 页上的直流总线电压测试程序来检查直流电
压是否小于 45 Vdc。变频器的 LED 并不是有无直流总线电压的精确指示器。
电击会导致死亡或严重伤害。
警告
不正确的变频器操作
• 如果变频器长时间没有通电,则其电解电容器的性能将会下降。
• 如果变频器将在很长一段时间内不使用,应每两年将变频器至少通电 5 小时,以恢复
电容器的性能,然后检查其工作情况。建议不要将变频器与线电压直接连接,应使用
可调的 AC 电压源逐渐加压。
不按照使用说明会导致设备损坏。

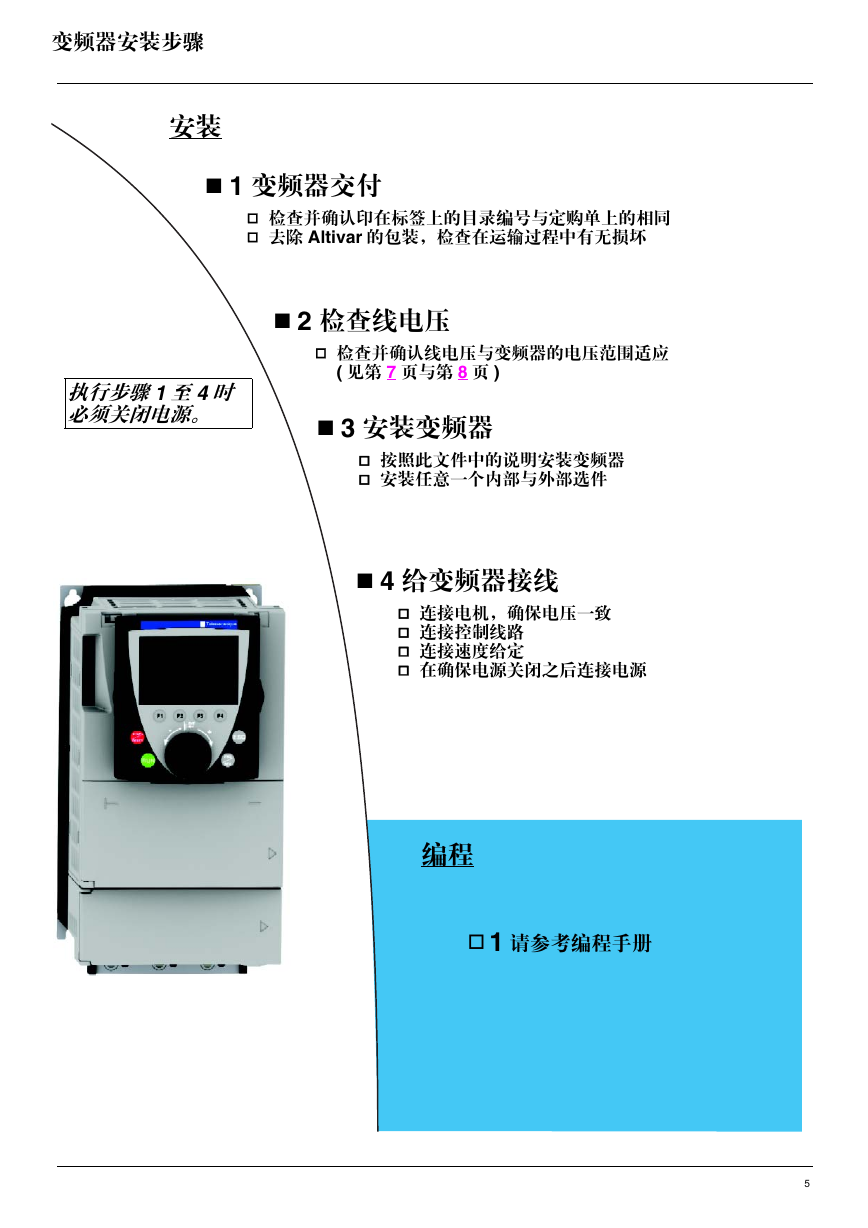

变频器安装步骤
安装
b 1 变频器交付
v 检查并确认印在标签上的目录编号与定购单上的相同
v 去除 Altivar 的包装,检查在运输过程中有无损坏
b 2 检查线电压
v 检查并确认线电压与变频器的电压范围适应
( 见第 7 页与第 8 页 )
b 3 安装变频器
v 按照此文件中的说明安装变频器
v 安装任意一个内部与外部选件
执行步骤1 至4 时
必须关闭电源。
b 4 给变频器接线
v 连接电机,确保电压一致
v 连接控制线路
v 连接速度给定
v 在确保电源关闭之后连接电源
编程
v 1 请参考编程手册
5

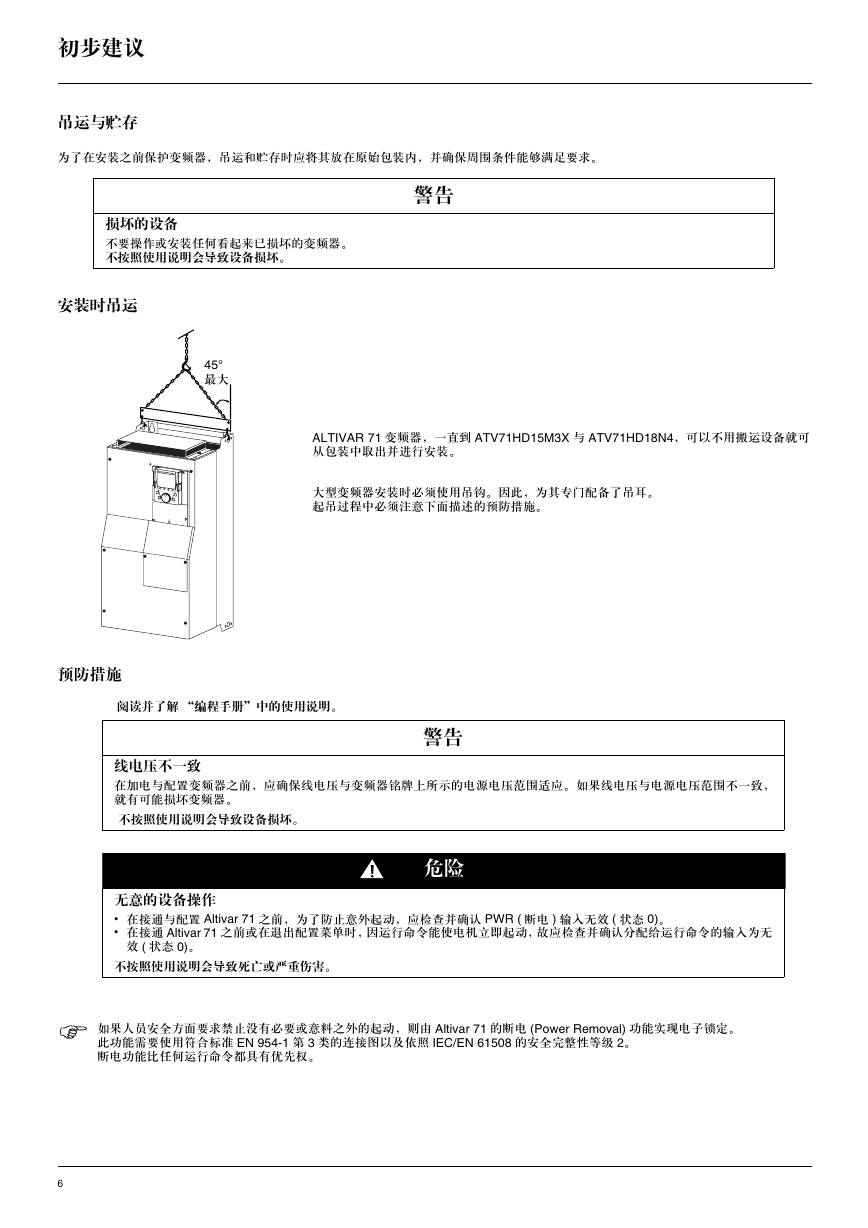

初步建议
吊运与贮存
为了在安装之前保护变频器,吊运和贮存时应将其放在原始包装内,并确保周围条件能够满足要求。
损坏的设备
不要操作或安装任何看起来已损坏的变频器。
不按照使用说明会导致设备损坏。
警告
安装时吊运
45°
最大
ALTIVAR 71 变频器,一直到 ATV71HD15M3X 与 ATV71HD18N4,可以不用搬运设备就可
从包装中取出并进行安装。
大型变频器安装时必须使用吊钩。因此,为其专门配备了吊耳。
起吊过程中必须注意下面描述的预防措施。
预防措施
阅读并了解 “编程手册”中的使用说明。
警告
线电压不一致
在加电与配置变频器之前,应确保线电压与变频器铭牌上所示的电源电压范围适应。如果线电压与电源电压范围不一致,
就有可能损坏变频器。
不按照使用说明会导致设备损坏。
DANGER
危险
无意的设备操作
• 在接通与配置 Altivar 71 之前,为了防止意外起动,应检查并确认 PWR ( 断电 ) 输入无效 ( 状态 0)。
• 在接通 Altivar 71 之前或在退出配置菜单时,因运行命令能使电机立即起动,故应检查并确认分配给运行命令的输入为无
效 ( 状态 0)。
不按照使用说明会导致死亡或严重伤害。
如果人员安全方面要求禁止没有必要或意料之外的起动,则由 Altivar 71 的断电 (Power Removal) 功能实现电子锁定。
此功能需要使用符合标准 EN 954-1 第 3 类的连接图以及依照 IEC/EN 61508 的安全完整性等级 2。
断电功能比任何运行命令都具有优先权。
6
变频器额定值
单相电源电压: 200...240 V 50/60 Hz
3 相电机 200...240 V
电机
铭牌上指示的
功率 (1)
线路电源 ( 输入 )
最大线电流 (2)
预期最大线
电流 Isc
视在功率 最大启动电
流 (3)
变频器 ( 输出 )
额定电流
In (1)
Altivar 71
最高瞬时电流 (1) 型号 (5)
kW
0.37
0.75
1.5
2.2
3
4
5.5
HP
0.5
1
2
3
-
5
7.5
在 200 V 时 在 240 V 时
A
6.9
12
18.2
25.9
25.9
34.9
47.3
A
5.8
9.9
15.7
22.1
22
29.9
40.1
kA
5
5
5
5
5
22
22
3 相电源电压: 200…240 V 50/60 Hz
3 相电机 200...240 V
kVA
1.4
2.4
3.7
5.3
5.3
7
9.5
A
9.6
9.6
9.6
9.6
9.6
9.6
23.4
A
3
4.8
8
11.0
13.7
17.5
27.5
60 s 时 2 s 时
A
4.5
7.2
12
16.5
20.6
26.3
41.3
A
4.9
7.9
13.2
18.1
22.6
28.8
45.3
ATV71H075M3(4)
ATV71HU15M3(4)
ATV71HU22M3(4)
ATV71HU30M3(4)
ATV71HU40M3(4)(6)
ATV71HU55M3(4)(6)
ATV71HU75M3(4)(6)
电机
铭牌上指示的
功率 (1)
线路电源 ( 输入 )
最大线电流 (2)
预期最大线
电流 Isc
视在功率 最大启动电
流 (3)
变频器 ( 输出 )
额定电流
In (1)
Altivar 71
最高瞬时电流 (1) 型号 (5)
kW
0.37
0.75
1.5
2.2
3
4
5.5
7.5
11
15
18.5
22
30
37
45
HP
0.5
1
2
3
-
5
7.5
10
15
20
25
30
40
50
60
在 200 V 时 在 240 V 时
A
3.5
6.1
11.3
15
19.3
25.8
35
45
53.3
71.7
77
88
124
141
167
A
3.1
5.3
9.6
12.8
16.4
22.9
30.8
39.4
45.8
61.6
69
80
110
127
147
kA
5
5
5
5
5
5
22
22
22
22
22
22
22
22
22
kVA
1.3
2.2
4
5.3
6.8
9.2
12.4
15.9
18.8
25.1
27.7
32
42.4
51
65
A
9.6
9.6
9.6
9.6
9.6
9.6
23.4
23.4
93.6
93.6
100
100
250
250
250
A
3
4.8
8
11
13.7
17.5
27.5
33
54
66
75
88
120
144
176
60 s 时 2 s 时
A
4.5
7.2
12
16.5
20.6
26.3
41.3
49.5
81
99
112
132
180
216
264
A
4.9
7.9
13.2
18.1
22.6
28.8
45.3
54.5
89.1
109
124
145
198
238
290
ATV71H037M3(4)
ATV71H075M3(4)
ATV71HU15M3(4)
ATV71HU22M3(4)
ATV71HU30M3(4)
ATV71HU40M3(4)
ATV71HU55M3(4)
ATV71HU75M3(4)
ATV71HD11M3X(4)
ATV71HD15M3X(4)
ATV71HD18M3X
ATV71HD22M3X
ATV71HD30M3X
ATV71HD37M3X
ATV71HD45M3X
(1) 这些功率额定值与电流额定值是在环境温度为 500°C (122°F),以出厂设置的开关频率连续工作的情况下给出的 ( 对于 ATV71H 037M3
至 D15M3X 变频器,开关频率出厂设置为 4 kHz ;对于 ATV71H D18M3X 至 D45M3X 变频器,开关频率出厂设置为 4 kHz)。在以比出
厂设置值高的开关 ( 转换 ) 频率工作时,如果温度上升过高,变频器就会自动降低开关频率。
对于长时间工作在出厂设置值之上,变频器必须按照第 11 页的曲线来降低额定电流。
(2) 标有 “预期最大线电流 Isc”的线路电源上的电流,且变频器不带任何外部选件。
(3) 在最大电压 (240 V +10%) 下通电启动时的峰值电流。
(4)ATV71H 037M3 至 D15M3X 变频器使用时可带或不带图形显示终端。没有图形显示终端的变频器型号后面加字母 Z,例如:
ATV71H075M3Z。变频器在恶劣的环境条件下工作时不能使用此选件 (5)。
(5) 带有 S337 或 337 扩展名的变频器设计用于在恶劣的环境条件下使用 ( 等级 3C2 按照 IEC 721-3-3),配备有图形显示终端。
(6) 必须使用线路电抗器 ( 请参考目录 )。
禁止输入缺相故障 (IPL) 使得 ATV71H 075M3 至 U75M3 变频器能够在单相电源下工作 ( 参见编程手册 )。如果此故障被设置为它的
出厂配置,变频器就会锁定在故障模式。
7

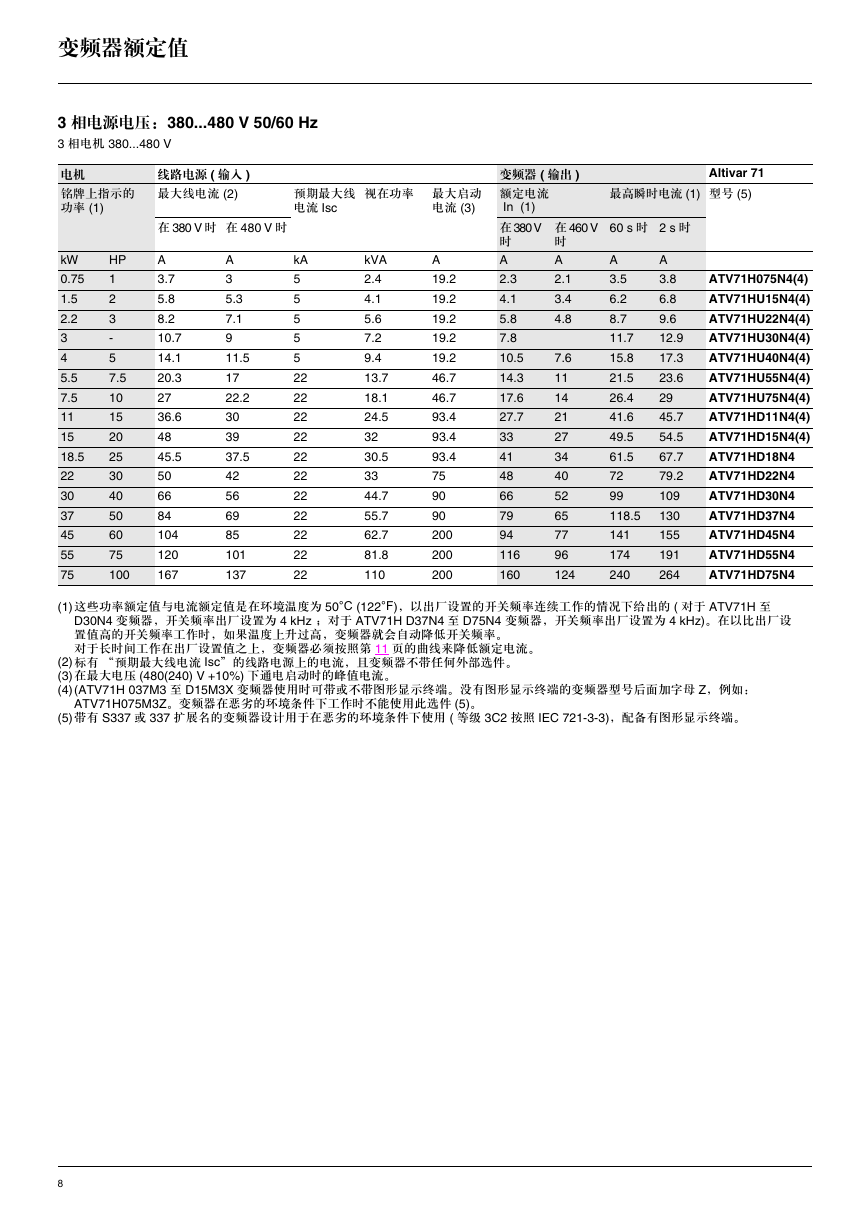

变频器额定值
3 相电源电压: 380...480 V 50/60 Hz
3 相电机 380...480 V
电机
铭牌上指示的
功率 (1)
线路电源 ( 输入 )
最大线电流 (2)
在 380 V 时 在 480 V 时
预期最大线
电流 Isc
视在功率 最大启动
电流 (3)
kW
0.75
1.5
2.2
3
4
5.5
7.5
11
15
18.5
22
30
37
45
55
75
HP
1
2
3
-
5
7.5
10
15
20
25
30
40
50
60
75
100
A
3.7
5.8
8.2
10.7
14.1
20.3
27
36.6
48
45.5
50
66
84
104
120
167
A
3
5.3
7.1
9
11.5
17
22.2
30
39
37.5
42
56
69
85
101
137
kA
5
5
5
5
5
22
22
22
22
22
22
22
22
22
22
22
kVA
2.4
4.1
5.6
7.2
9.4
13.7
18.1
24.5
32
30.5
33
44.7
55.7
62.7
81.8
110
A
19.2
19.2
19.2
19.2
19.2
46.7
46.7
93.4
93.4
93.4
75
90
90
200
200
200
在 460 V
时
A
2.1
3.4
4.8
变频器 ( 输出 )
额定电流
In (1)
在 380 V
时
A
2.3
4.1
5.8
7.8
10.5
14.3
17.6
27.7
33
41
48
66
79
94
116
160
7.6
11
14
21
27
34
40
52
65
77
96
124
Altivar 71
最高瞬时电流 (1) 型号 (5)
60 s 时 2 s 时
A
3.5
6.2
8.7
11.7
15.8
21.5
26.4
41.6
49.5
61.5
72
99
118.5
141
174
240
A
3.8
6.8
9.6
12.9
17.3
23.6
29
45.7
54.5
67.7
79.2
109
130
155
191
264
ATV71H075N4(4)
ATV71HU15N4(4)
ATV71HU22N4(4)
ATV71HU30N4(4)
ATV71HU40N4(4)
ATV71HU55N4(4)
ATV71HU75N4(4)
ATV71HD11N4(4)
ATV71HD15N4(4)
ATV71HD18N4
ATV71HD22N4
ATV71HD30N4
ATV71HD37N4
ATV71HD45N4
ATV71HD55N4
ATV71HD75N4
(1) 这些功率额定值与电流额定值是在环境温度为 50°C (122°F),以出厂设置的开关频率连续工作的情况下给出的 ( 对于 ATV71H 至
D30N4 变频器,开关频率出厂设置为 4 kHz ;对于 ATV71H D37N4 至 D75N4 变频器,开关频率出厂设置为 4 kHz)。在以比出厂设
置值高的开关频率工作时,如果温度上升过高,变频器就会自动降低开关频率。
对于长时间工作在出厂设置值之上,变频器必须按照第 11 页的曲线来降低额定电流。
(2) 标有 “预期最大线电流 Isc”的线路电源上的电流,且变频器不带任何外部选件。
(3) 在最大电压 (480(240) V +10%) 下通电启动时的峰值电流。
(4)(ATV71H 037M3 至 D15M3X 变频器使用时可带或不带图形显示终端。没有图形显示终端的变频器型号后面加字母 Z,例如:
ATV71H075M3Z。变频器在恶劣的环境条件下工作时不能使用此选件 (5)。
(5) 带有 S337 或 337 扩展名的变频器设计用于在恶劣的环境条件下使用 ( 等级 3C2 按照 IEC 721-3-3),配备有图形显示终端。
8
