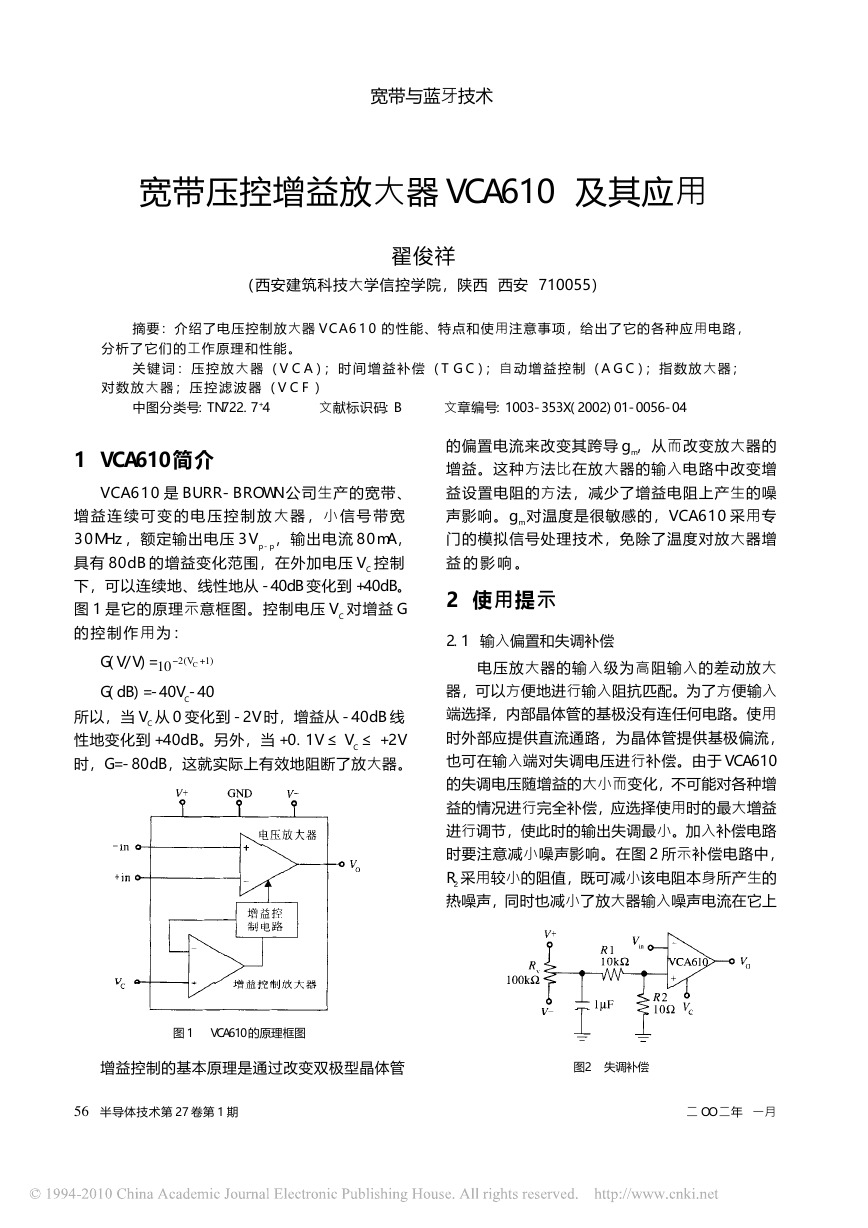

宽带与蓝牙技术
宽带压控增益放大器 VCA610 及其应用
翟俊祥
(西安建筑科技大学信控学院,陕西 西安 710055 )
摘要:介绍了电压控制放大器 V C A 6 1 0 的 性 能 、特 点和 使用 注意事 项 ,给出了它的各种应用电路,
分 析 了 它 们 的 工 作 原 理 和 性 能 。
关 键 词 : 压 控 放 大 器 ( V C A ); 时 间 增 益 补 偿 ( T G C ); 自 动 增 益 控 制 ( A G C ); 指 数 放 大 器 ;
对 数 放 大 器 ; 压 控 滤 波 器 ( V C F )
中图分类号:TN722.7 +4 文献标识码:B 文章编号:1003-353X(2002)01-0056-04
1 V C A 6 1 0 简 介
V C A 6 1 0 是 B U R R - B R O W N 公司生产的宽带、
增 益 连 续 可 变 的 电 压 控 制 放 大 器 , 小 信 号 带 宽
3 0 M H z ,额定输出电压 3 V p - p,输出电流 8 0 m A ,
具有 8 0 d B 的增益变化范围,在外加电压 V C 控制
下,可以连续地、线性地从 -40dB 变化到 +40dB。
图 1 是它的原理示意框图。控制电压 V C 对增益 G
的 控 制 作 用 为 :
G(V/V)=
(210
CV
+
)1
G(dB)=-40V C-40
所以,当 V C 从 0 变化到 - 2 V 时,增益从 - 4 0 d B 线
性地变化到 + 4 0 d B 。另外,当 + 0 . 1 V ≤ V C ≤ + 2 V
时,G = - 8 0 d B ,这就实际上有效地阻断了放大器。
的偏置电流来改变其跨导 g m,从而改变放大器的
增益。这种方法比在放大器的输入电路中改变增
益设置电阻的方法,减少了增益电阻上产生的噪
声影响。g m 对温度是很敏感的,V C A 6 1 0 采用专
门的模拟信号处理技术,免除了温度对放大器增
益 的 影 响 。
2 使 用 提 示
2.1 输入偏置和失调补偿
电压放大器的输入级为高阻输入的差动放大
器,可以方便地进行输入阻抗匹配。为了方便输入
端选择,内部晶体管的基极没有连任何电路。使用
时外部应提供直流通路,为晶体管提供基极偏流,
也可在输入端对失调电压进行补偿。由于 VCA610
的失调电压随增益的大小而变化,不可能对各种增
益的情况进行完全补偿,应选择使用时的最大增益
进行调节,使此时的输出失调最小。加入补偿电路
时要注意减小噪声影响。在图 2 所示补偿电路中,
R2 采用较小的阻值,既可减小该电阻本身所产生的
热噪声,同时也减小了放大器输入噪声电流在它上
图 1 VCA610 的原理框图
增益控制的基本原理是通过改变双极型晶体管
图2 失调补偿
56
半导体技术第 27 卷第 1 期
二 O O 二年 一月
-
宽带与蓝牙技术

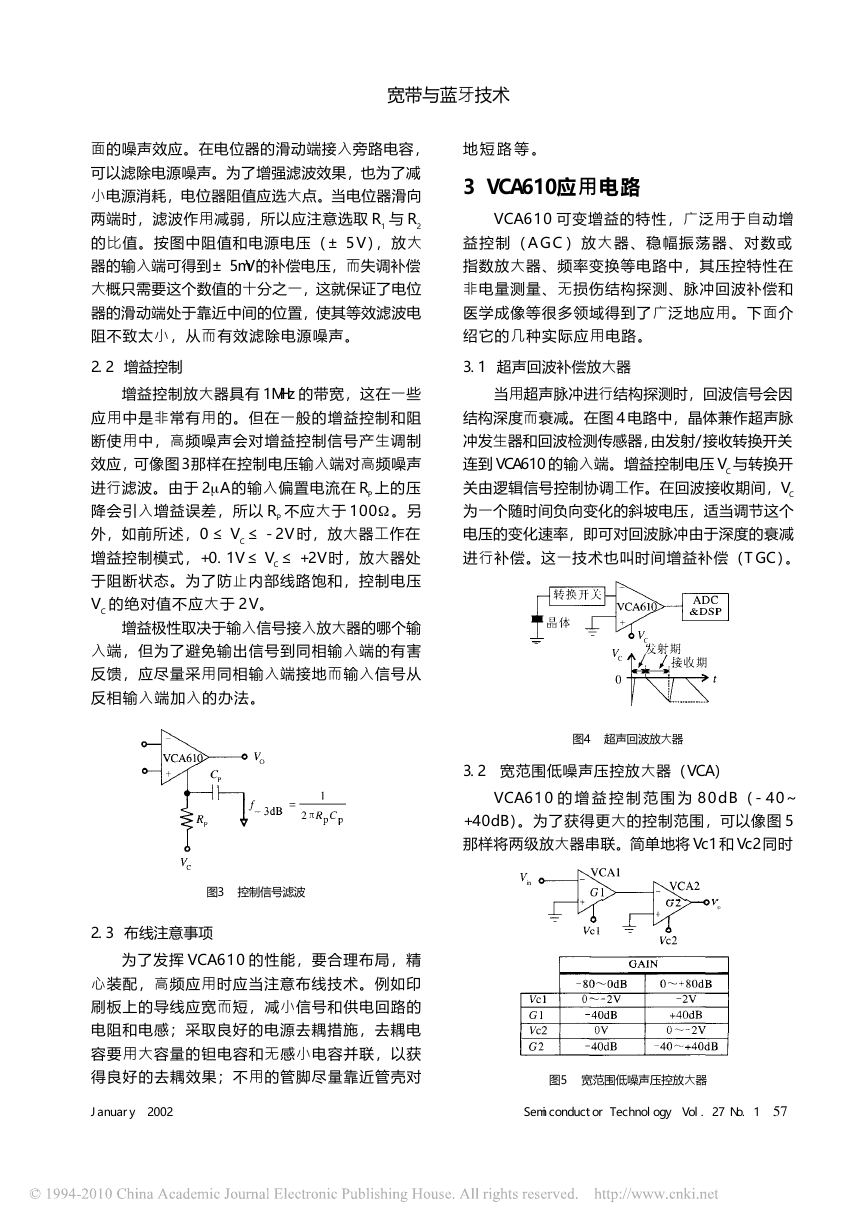

面的噪声效应。在电位器的滑动端接入旁路电容,
地 短 路 等 。
可以滤除电源噪声。为了增强滤波效果,也为了减
小电源消耗,电位器阻值应选大点。当电位器滑向
两端时,滤波作用减弱,所以应注意选取 R 1 与 R 2
的比值。按图中阻值和电源电压(± 5 V ),放大
3 V C A 6 1 0应 用 电 路
V C A 6 1 0 可变增益的特性,广泛用于自动增
益 控 制(A G C )放 大 器 、稳 幅 振 荡 器 、对 数 或
器的输入端可得到± 5mV 的补偿电压,而失调补偿
指数放大器、频率变换等电路中,其压控特性在
大概只需要这个数值的十分之一,这就保证了电位
非电量测量、无损伤结构探测、脉冲回波补偿和
器的滑动端处于靠近中间的位置,使其等效滤波电
医学成像等很多领域得到了广泛地应用。下面介
阻不致太小,从而有效滤除电源噪声。
绍它的几种实际应用电路。
2.2 增益控制
3.1 超声回波补偿放大器
增益控制放大器具有 1MHz 的带宽,这在一些
当用超声脉冲进行结构探测时,回波信号会因
应用中是非常有用的。但在一般的增益控制和阻
结构深度而衰减。在图 4 电路中,晶体兼作超声脉
断使用中,高频噪声会对增益控制信号产生调制
效应,可像图 3 那样在控制电压输入端对高频噪声
进行滤波。由于 2m A 的输入偏置电流在 R P 上的压
降会引入增益误差,所以 R P 不应大于 1 0 0 W 。另
外,如前所述,0 ≤ V C ≤ - 2 V 时,放大器工作在
增益控制模式,+0.1V ≤ V C ≤ + 2 V 时,放大器处
于阻断状态。为了防止内部线路饱和,控制电压
V C 的绝对值不应大于 2 V 。
增益极性取决于输入信号接入放大器的哪个输
入端,但为了避免输出信号到同相输入端的有害
反馈,应尽量采用同相输入端接地而输入信号从
反相输入端加入的办法。
图3 控制信号滤波
2.3 布线注意事项
为了发挥 V C A 6 1 0 的性能,要合理布局,精
心装配,高频应用时应当注意布线技术。例如印
刷板上的导线应宽而短,减小信号和供电回路的
电阻和电感;采取良好的电源去耦措施,去耦电
容要用大容量的钽电容和无感小电容并联,以获
得良好的去耦效果;不用的管脚尽量靠近管壳对
January 2002
冲发生器和回波检测传感器,由发射/接收转换开关
连到 VCA610 的输入端。增益控制电压 V C 与转换开
关由逻辑信号控制协调工作。在回波接收期间,V C
为一个随时间负向变化的斜坡电压,适当调节这个
电压的变化速率,即可对回波脉冲由于深度的衰减
进行补偿。这一技术也叫时间增益补偿(T G C )。
图4 超声回波放大器
3.2 宽范围低噪声压控放大器(V C A )
V C A 6 1 0 的 增 益 控 制 范 围 为 8 0 d B ( - 4 0 ~
+ 4 0 d B )。为了获得更大的控制范围,可以像图 5
那样将两级放大器串联。简单地将 Vc1 和 Vc2 同时
图5 宽范围低噪声压控放大器
Semiconductor Technology Vol. 27 No. 1
57
宽带与蓝牙技术
接到 0~-2V 的控制电压,就可得到 -80~+80dB 的
增益变化范围,但这样会增大放大器的噪声。应
该像图 5 表格中那样,分别固定一个电压而只变化
另一个电压,各自获得一半的增益范围。这样做
使得 G1 总是大于 G2。由于增益大对应着晶体管偏
置电流大,减小了噪声的影响,而前级放大器的
噪声在总的放大器噪声中起着重要作用。

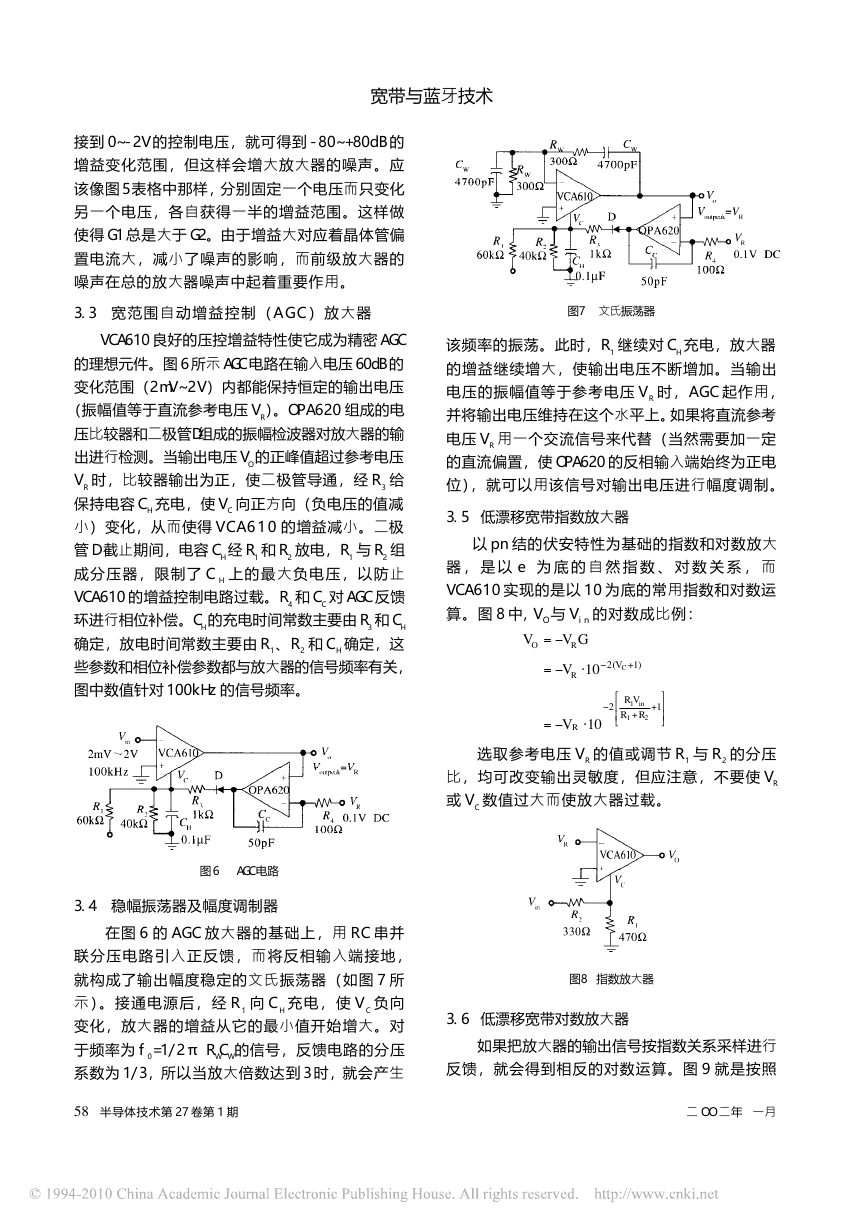

3.3 宽 范 围 自 动 增 益 控 制 (A G C )放大器
图7 文氏振荡器
VCA610 良好的压控增益特性使它成为精密 AGC
的理想元件。图 6 所示 AGC 电路在输入电压 60dB 的
变化范围(2 m V ~ 2 V )内都能保持恒定的输出电压
(振幅值等于直流参考电压 V R)。O P A 6 2 0 组成的电
压比较器和二极管D组成的振幅检波器对放大器的输
出进行检测。当输出电压 VO 的正峰值超过参考电压
V R 时,比较器输出为正,使二极管导通,经 R 3 给
保持电容 C H 充电,使 V C 向正方向(负电压的值减
小)变化,从而使得 V C A 6 1 0 的增益减小。二极
管 D 截止期间,电容 C H 经 R 1 和 R 2 放电,R 1 与 R 2 组
成分压器,限制了 C H 上 的 最 大 负 电 压 ,以防止
VCA610 的增益控制电路过载。R 4 和 C C 对 AGC 反馈
环进行相位补偿。CH 的充电时间常数主要由 R3 和 CH
确定,放电时间常数主要由 R 1 、R 2 和 C H 确定,这
些参数和相位补偿参数都与放大器的信号频率有关,
图中数值针对 100kHz 的信号频率。
该频率的振荡。此时,R 1 继续对 C H 充电,放大器
的增益继续增大,使输出电压不断增加。当输出
电压的振幅值等于参考电压 V R 时,A G C 起作用,
并将输出电压维持在这个水平上。如果将直流参考
电压 V R 用一个交流信号来代替(当然需要加一定
的直流偏置,使 OPA620 的反相输入端始终为正电
位), 就可以用该信号对输出电压进行幅度调制。
3.5 低漂移宽带指数放大器
以 p n 结的伏安特性为基础的指数和对数放大
器 , 是 以 e 为 底 的 自 然 指 数 、 对 数 关 系 , 而
V C A 6 1 0 实现的是以 1 0 为底的常用指数和对数运
算。图 8 中, V O 与 V i n 的对数成比例:
V
O
-=
-=
-=
GV
R
V
R
10
(2
V
C
+
)1
2
VR
in1
+
RR
2
1
+
1
V
R
10
选取参考电压 V R 的值或调节 R 1 与 R 2 的分压
比,均可改变输出灵敏度,但应注意,不要使 V R
或 V C 数值过大而使放大器过载。
图 6 AGC 电路
3.4 稳幅振荡器及幅度调制器
在图 6 的 A G C 放大器的基础上,用 R C 串并
联分压电路引入正反馈,而将反相输入端接地,
就构成了输出幅度稳定的文氏振荡器(如图 7 所
示)。 接通电源后,经 R 1 向 C H 充电,使 V C 负向
变化,放大器的增益从它的最小值开始增大。对
于频率为 f 0=1/2 π R WC W 的信号,反馈电路的分压
系数为 1/3,所以当放大倍数达到 3 时,就会产生
图8 指数放大器
3.6 低漂移宽带对数放大器
如果把放大器的输出信号按指数关系采样进行
反馈,就会得到相反的对数运算。图 9 就是按照
58
半导体技术第 27 卷第 1 期
二 O O 二年 一月
œ
œ
ß
ø
Œ
Œ
º
Ø
-
-
宽带与蓝牙技术

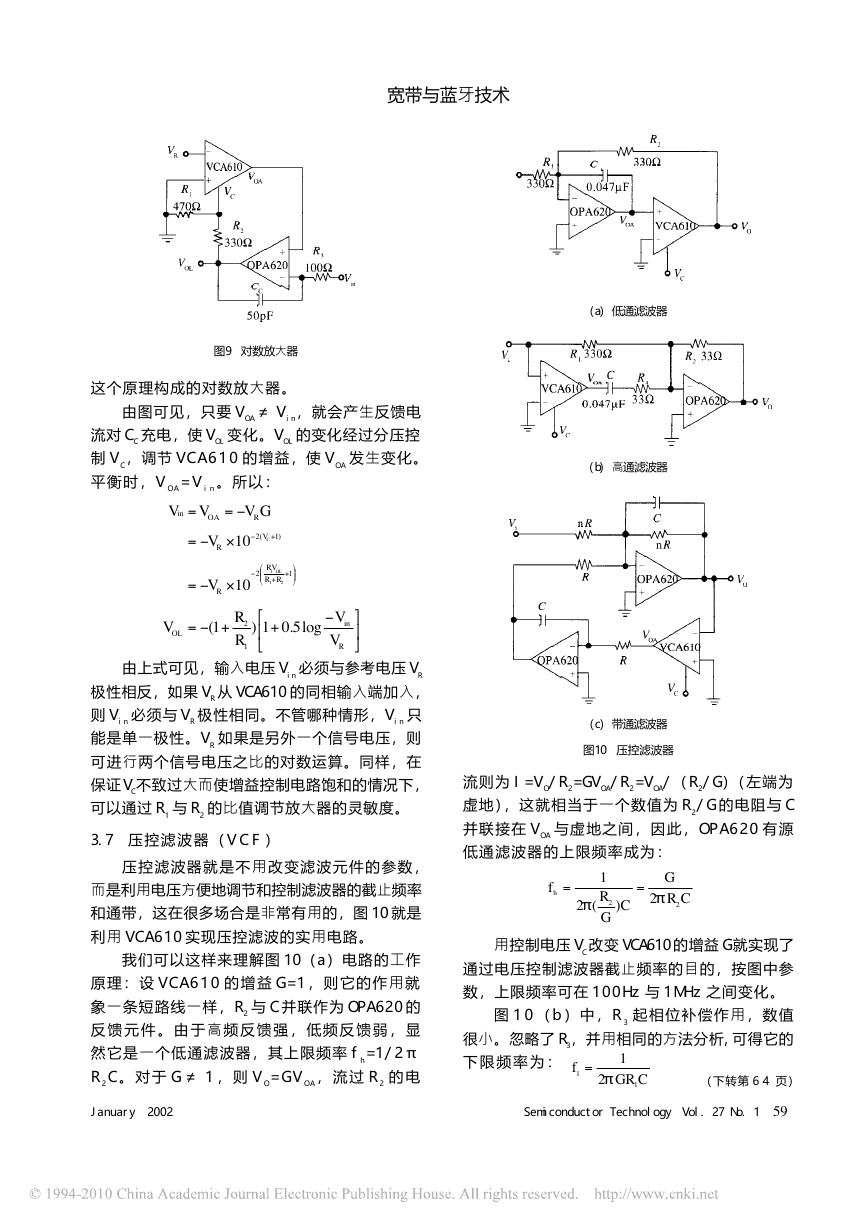

图9 对数放大器
这个原理构成的对数放大器。
由图可见,只要 V O A ≠ V i n,就会产生反馈电
流对 C C 充电,使 V O L 变化。V O L 的变化经过分压控
制 V C ,调节 V C A 6 1 0 的增益,使 V O A 发生变化。
平 衡 时 , V O A = V i n 。所以:
(a) 低通滤波器
(b) 高通滤波器
V
in
=
V
-=
OA
V
R
-=
R
GV
+
)1
(2
VC
10
-=
V
R
10
2
VR
1
OL
+
RR
2
1
+
1
V
OL
-=
+
1(
R
2
R
1
+
log5.01)
V
in
V
R
由上式可见,输入电压 V in 必须与参考电压 V R
极性相反,如果 V R 从 VCA610 的同相输入端加入,
则 V i n 必须与 V R 极性相同。不管哪种情形,V i n 只
能是单一极性。V R 如果是另外一个信号电压,则
可进行两个信号电压之比的对数运算。同样,在
保证 VC 不致过大而使增益控制电路饱和的情况下,
可以通过 R 1 与 R 2 的比值调节放大器的灵敏度。
3.7 压 控 滤 波 器 ( V C F )
压 控 滤 波 器 就 是 不 用 改 变 滤 波 元 件 的 参 数 ,
而是利用电压方便地调节和控制滤波器的截止频率
和通带,这在很多场合是非常有用的,图 10 就是
利用 V C A 6 1 0 实现压控滤波的实用电路。
我们可以这样来理解图 10 (a )电路的工作
原理:设 V C A 6 1 0 的 增 益 G = 1 ,则 它 的 作 用 就
象一条短路线一样,R 2 与 C 并联作为 O P A 6 2 0 的
反 馈 元 件 。 由 于 高 频 反 馈 强 , 低 频 反 馈 弱 , 显
然它是一个低通滤波器,其上限频率 f h = 1 / 2 π
R 2 C 。 对 于 G ≠ 1 , 则 V O = G V O A , 流 过 R 2 的 电
(c) 带通滤波器
图10 压控滤波器
流则为 I = V O / R 2= G V O A/ R 2= V O A/ (R 2/ G )(左端为
虚地), 这就相当于一个数值为 R 2/ G 的电阻与 C
并联接在 V O A 与虚地之间,因此,O P A 6 2 0 有源
低通滤波器的上限频率成为:
=
f
h
1
R
G
2
)
C
(π2
=
G
CR
π2
2
用控制电压 VC 改变 VCA610 的增益 G 就实现了
通过电压控制滤波器截止频率的目的,按图中参
数,上限频率可在 1 0 0 H z 与 1 M H z 之间变化。
图 1 0 (b )中,R 3 起 相 位 补 偿 作 用 ,数值
很小。忽略了 R3,并用相同的方法分析,可得它的
下 限 频 率 为 :
f
=
l π2
1
CGR
1
(下转第 6 4 页)
January 2002
Semiconductor Technology Vol. 27 No. 1
59
œ
ß
ø
Œ
º
Ø
-
·
·
ł
Ł
-
-
企业之窗
创业热潮,虽然很多硅谷人士都坚信硅谷的
金涌向中国,这对中国来说会是一个千载难逢的
未来,对于前往中国创业的艰辛有充分的了解,
发展机会。据称,2000 年大陆芯片市场容量为 30
但作为华人,中国大陆的魅力是难以抵挡的。新
亿美元,其中只有 1 4 . 5 % 是由大陆厂商提供 的。
进将采取半自有产品半代工,半外销半内销的经
而到 2 0 0 5 年,大陆的芯片产量将达到 2 0 0 亿块,
营 模 式 。
销售额达到 600 亿至 800 亿元,但是还只能满足国
问:现今中国已进入 W T O ,中国半导体产业
内市场 3 0 % 的需求。巨大的市场和广阔的前景使
已在逐渐与国际接轨,国家又相继推出一系列优
中国大陆成为全球芯片厂商的乐土。虽然受国际
惠政策支持微电子产业,您认为中国的半导体产
及美国经济的影响,预计将于 2001 年底复苏的半
业会达到人们的期望值吗?
导体产业会推迟进程,但投资者都认为中国的半
答:政治稳定,技 术 水 平 较 高 , 人才济 济,
导体业掘起的势头会很迅猛,也非常看好中国市
劳动力低廉是中国的一大优势。现在中国又加入
场。新进将要成为一个真正立足于中国市场,在
了 W T O ,市场较开放,政府又相继推出一系列优
世界市场中能够竞争的有一定知明度、有一定先
惠政策和条例(如国家 1 8 号文、5 4 号文)吸引
进技术和技术含量的一家半导体制造公司。
大量资金的投入。美国 9 1 1 事件之后,更多的资
(上接第 5 9 页)
当增益控制电压 V C 从 0 变到 - 2 V 时,下限频
率从 1 0 k H z 变到 1 H z 。值得一提的是,理论上高
通滤波器的带宽应从 fL 开始直到无穷大频率,但
实际由于运算放大器有限带宽及相位补偿电路,
都限制了高通滤波器的高频性能。
图 1 0 (c )是一个压控带通滤波器,其频率
(
jA
V
w
)
=
=
V
O
V
I
1
+
1
jn
w
(
RC
G
RC
w
)
令 虚 部 为 0 ,则 得 中 心 频 率:
=
f
0
G
π2
RC
=
(
10
π2
+
)1
cV
RC
响 应 为 :
可见,中心频率是受 V C 控制的。
(收稿日期:2 0 0 0 1 2 0 8 )
