创新改变世界服务开创未来 EFT整改设计及案例分析 2015年11月史昌兵前言前言 EMC 设计在先，整改在后前期的积极投入，后期的丰厚回报专注品质专业服务 http://www.3ctest.cn 目录 1 EFT测试简介 2 3 4 案例分析1 案例分析2 EFT设计分析目录专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 1

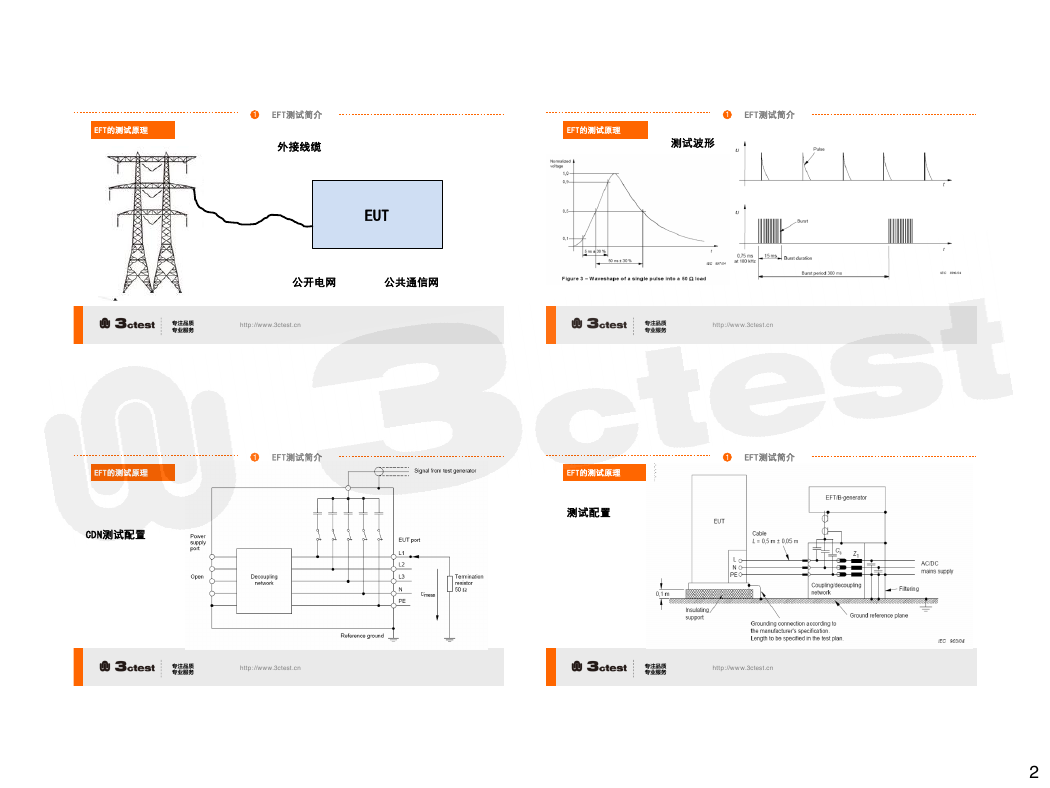

EFT的测试原理 1 EFT测试简介外接线缆 EFT的测试原理测试波形 1 EFT测试简介 EUT 公开电网公共通信网专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn EFT的测试原理 CDN测试配置 1 EFT测试简介 1 EFT测试简介 EFT的测试原理测试配置专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 2

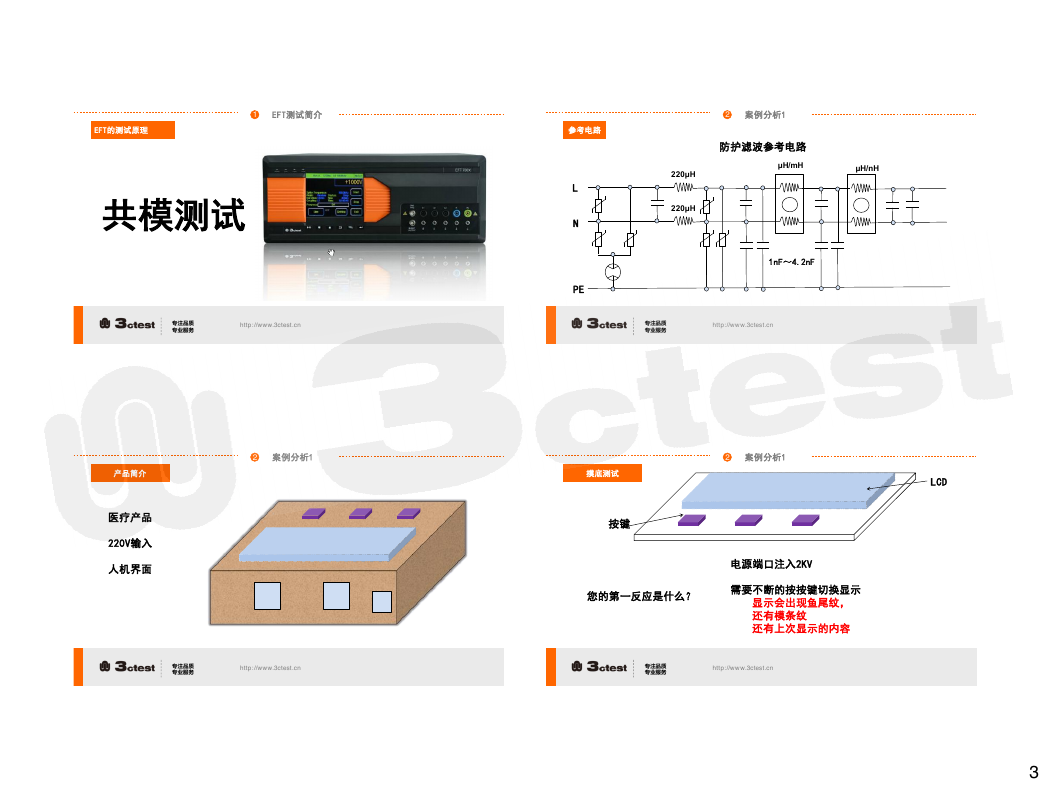

EFT的测试原理参考电路 1 EFT测试简介共模测试 L N PE 2 案例分析1 防护滤波参考电路 μH/mH μH/nH 220μH 220μH 1nF～4.2nF 专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 产品简介医疗产品 220V输入人机界面 2 案例分析1 2 案例分析1 摸底测试按键 LCD 您的第一反应是什么？电源端口注入2KV 需要不断的按按键切换显示显示会出现鱼尾纹，还有模条纹还有上次显示的内容专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 3

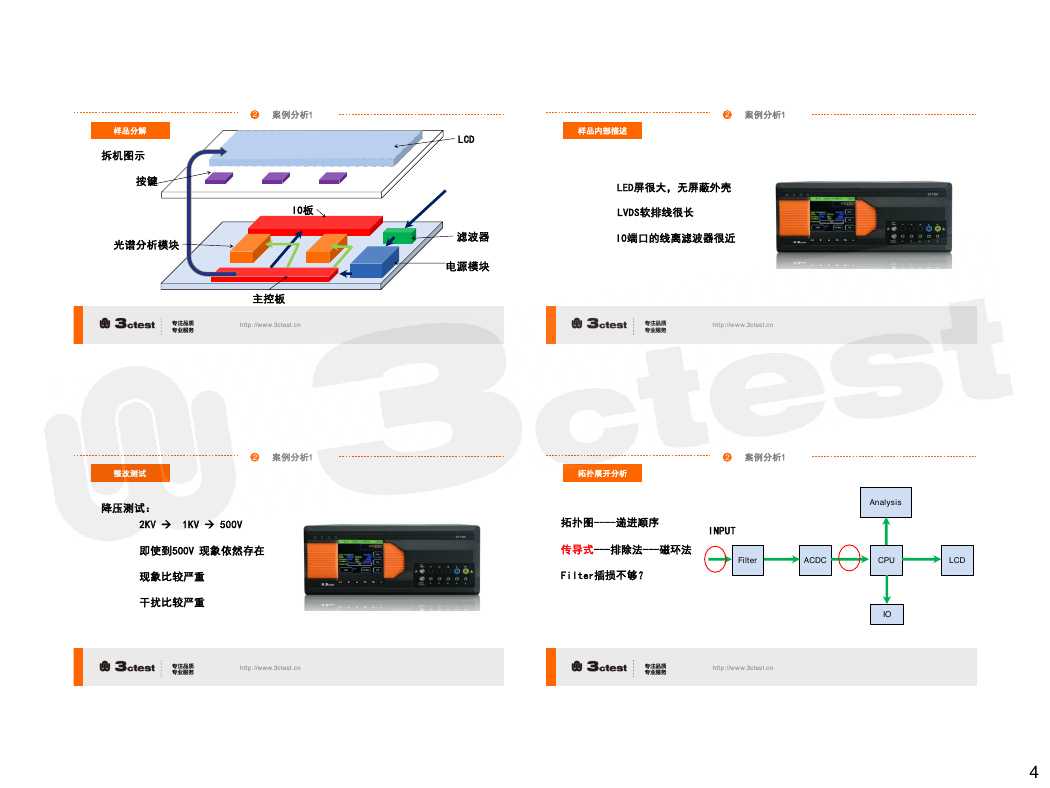

2 案例分析1 2 案例分析1 LCD 样品内部描述 IO板滤波器电源模块主控板专注品质专业服务 http://www.3ctest.cn LED屏很大，无屏蔽外壳 LVDS软排线很长 IO端口的线离滤波器很近专注品质专业服务 http://www.3ctest.cn 样品分解拆机图示按键光谱分析模块整改测试降压测试： 2KV  1KV  500V 即使到500V 现象依然存在现象比较严重干扰比较严重 2 案例分析1 2 案例分析1 拓扑展开分析拓扑图----递进顺序 INPUT 传导式---排除法---磁环法 Filter插损不够？ Analysis Filter ACDC CPU LCD IO 专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 4

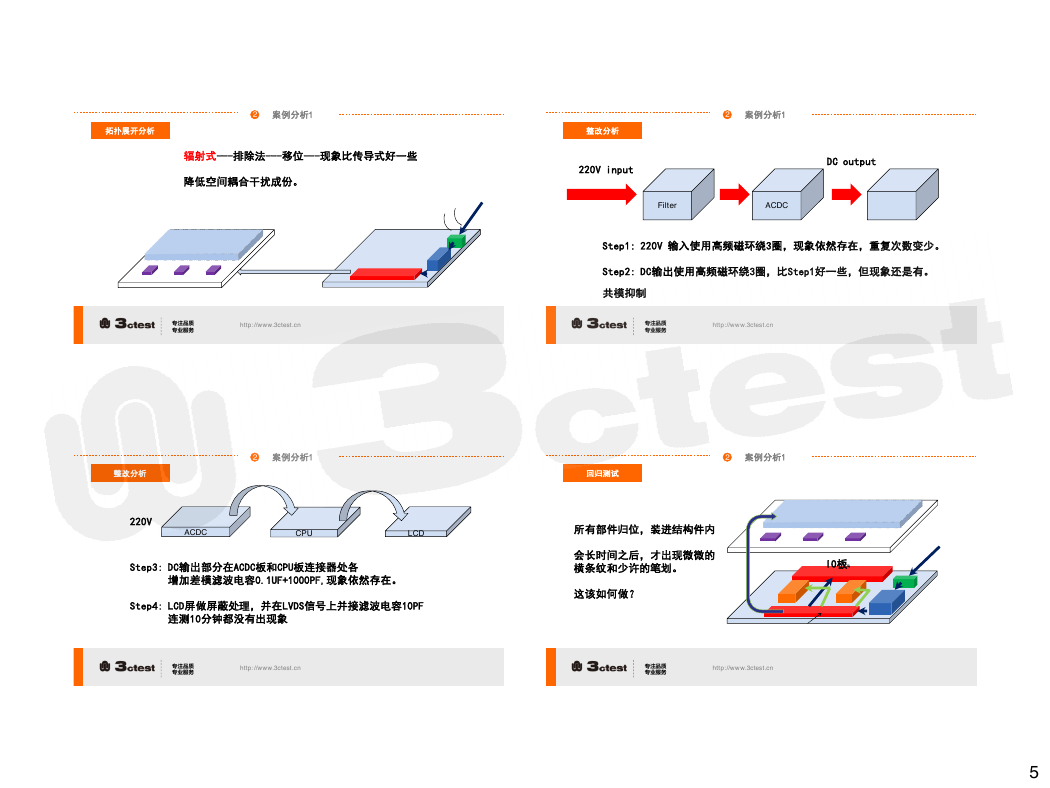

2 案例分析1 2 案例分析1 拓扑展开分析辐射式---排除法---移位---现象比传导式好一些降低空间耦合干扰成份。整改分析 220V input DC output Filter ACDC Step1: 220V 输入使用高频磁环绕3圈，现象依然存在，重复次数变少。 Step2: DC输出使用高频磁环绕3圈，比Step1好一些，但现象还是有。共模抑制专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 2 案例分析1 2 案例分析1 整改分析 220V ACDC CPU LCD Step3: DC输出部分在ACDC板和CPU板连接器处各增加差模滤波电容0.1UF+1000PF,现象依然存在。 Step4: LCD屏做屏蔽处理，并在LVDS信号上并接滤波电容10PF 连测10分钟都没有出现象回归测试所有部件归位，装进结构件内会长时间之后，才出现微微的横条纹和少许的笔划。这该如何做？ IO板专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 5

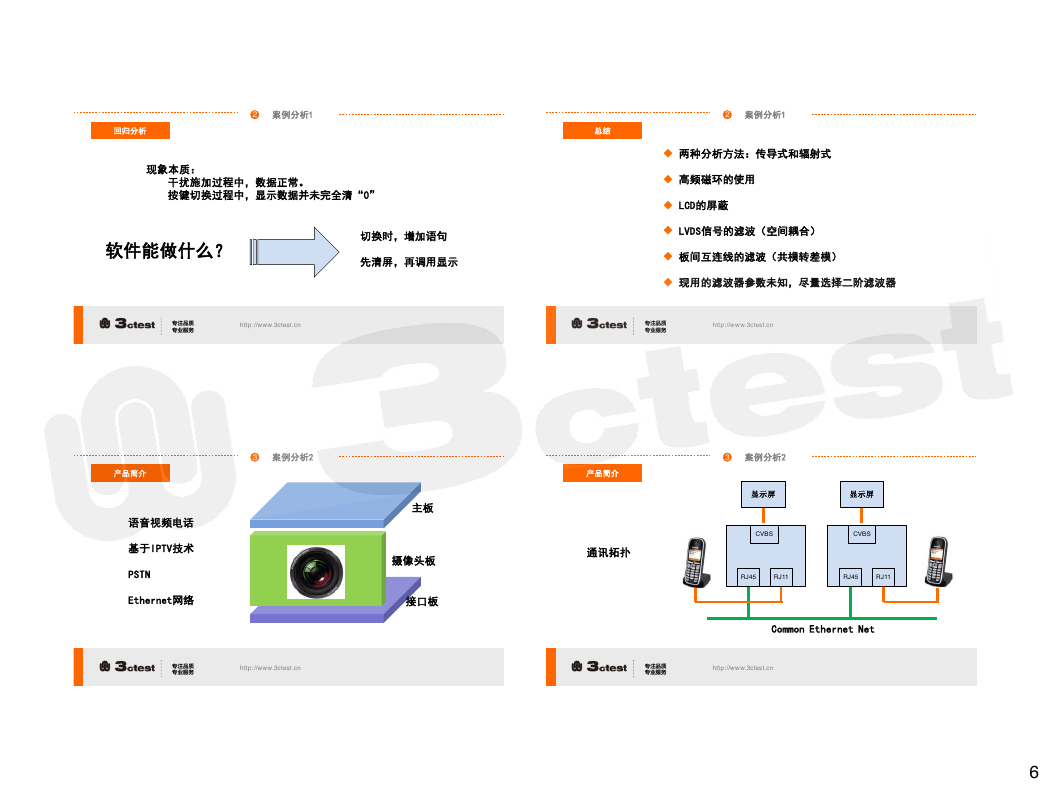

回归分析总结 2 案例分析1 2 案例分析1 现象本质：干扰施加过程中，数据正常。按键切换过程中，显示数据并未完全清“0” 软件能做什么？切换时，增加语句先清屏，再调用显示  两种分析方法：传导式和辐射式  高频磁环的使用  LCD的屏蔽  LVDS信号的滤波（空间耦合）  板间互连线的滤波（共模转差模）  现用的滤波器参数未知，尽量选择二阶滤波器专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 3 案例分析2 3 案例分析2 产品简介语音视频电话基于IPTV技术 PSTN Ethernet网络产品简介通讯拓扑主板摄像头板接口板显示屏显示屏 CVBS CVBS RJ45 RJ11 RJ45 RJ11 Common Ethernet Net 专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 6

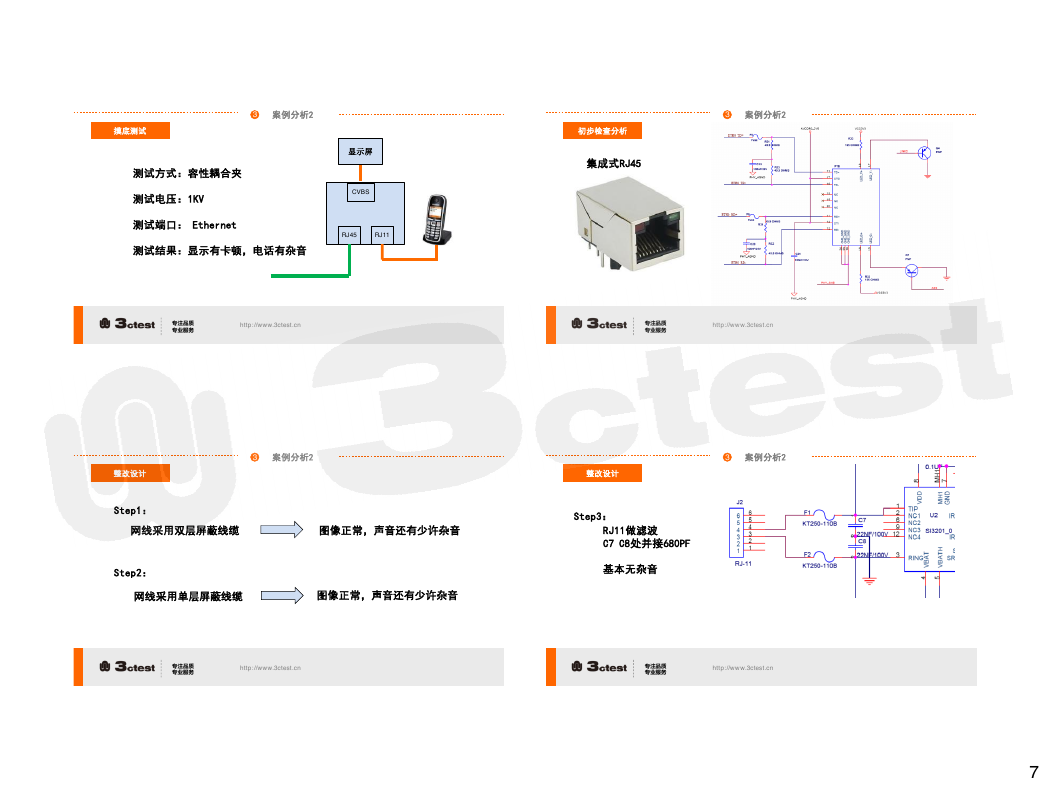

3 案例分析2 3 案例分析2 摸底测试测试方式：容性耦合夹测试电压：1KV 测试端口： Ethernet 测试结果：显示有卡顿，电话有杂音显示屏 CVBS RJ45 RJ11 初步检查分析集成式RJ45 专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 3 案例分析2 3 案例分析2 整改设计 Step1：网线采用双层屏蔽线缆图像正常，声音还有少许杂音 Step2：网线采用单层屏蔽线缆图像正常，声音还有少许杂音整改设计 Step3： RJ11做滤波 C7 C8处并接680PF 基本无杂音专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 7

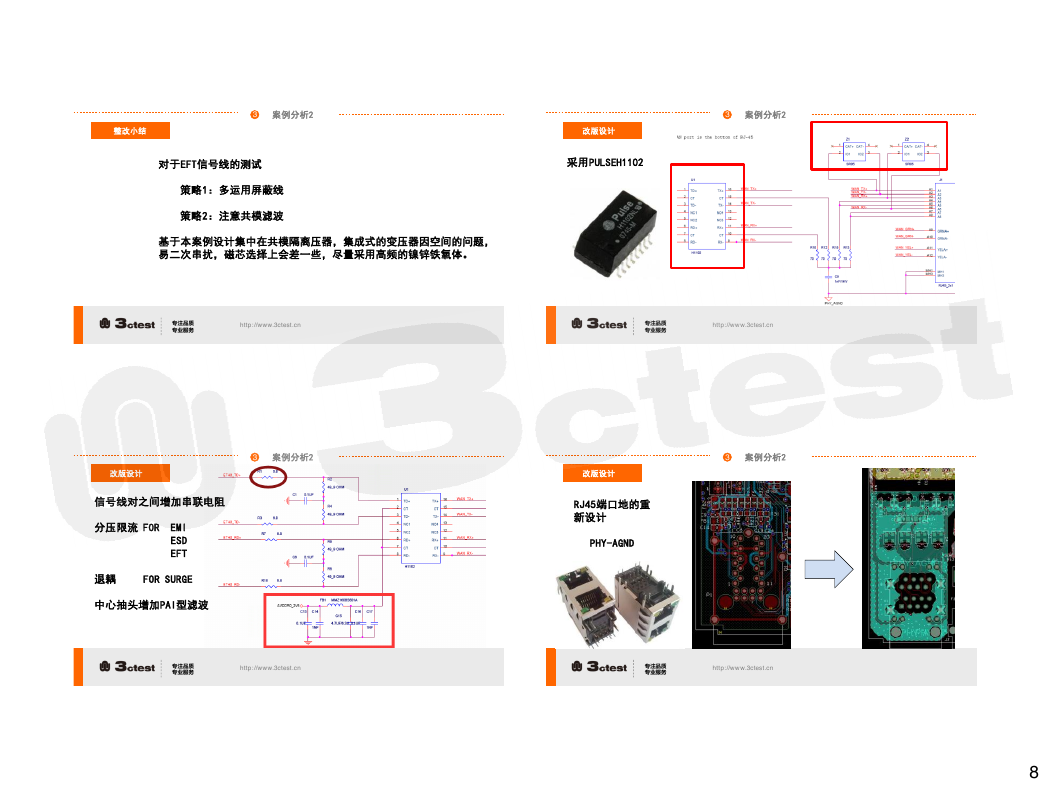

3 案例分析2 3 案例分析2 整改小结对于EFT信号线的测试策略1：多运用屏蔽线策略2：注意共模滤波基于本案例设计集中在共模隔离压器，集成式的变压器因空间的问题，易二次串扰，磁芯选择上会差一些，尽量采用高频的镍锌铁氧体。改版设计采用PULSEH1102 专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 3 案例分析2 3 案例分析2 改版设计 RJ45端口地的重新设计 PHY-AGND 改版设计信号线对之间增加串联电阻分压限流 FOR EMI ESD EFT 退耦 FOR SURGE 中心抽头增加PAI型滤波专注品质专业服务 http://www.3ctest.cn 专注品质专业服务 http://www.3ctest.cn 8
