10kW 水冷 FC 观光车初步方案山东氢探新能源科技有限公司

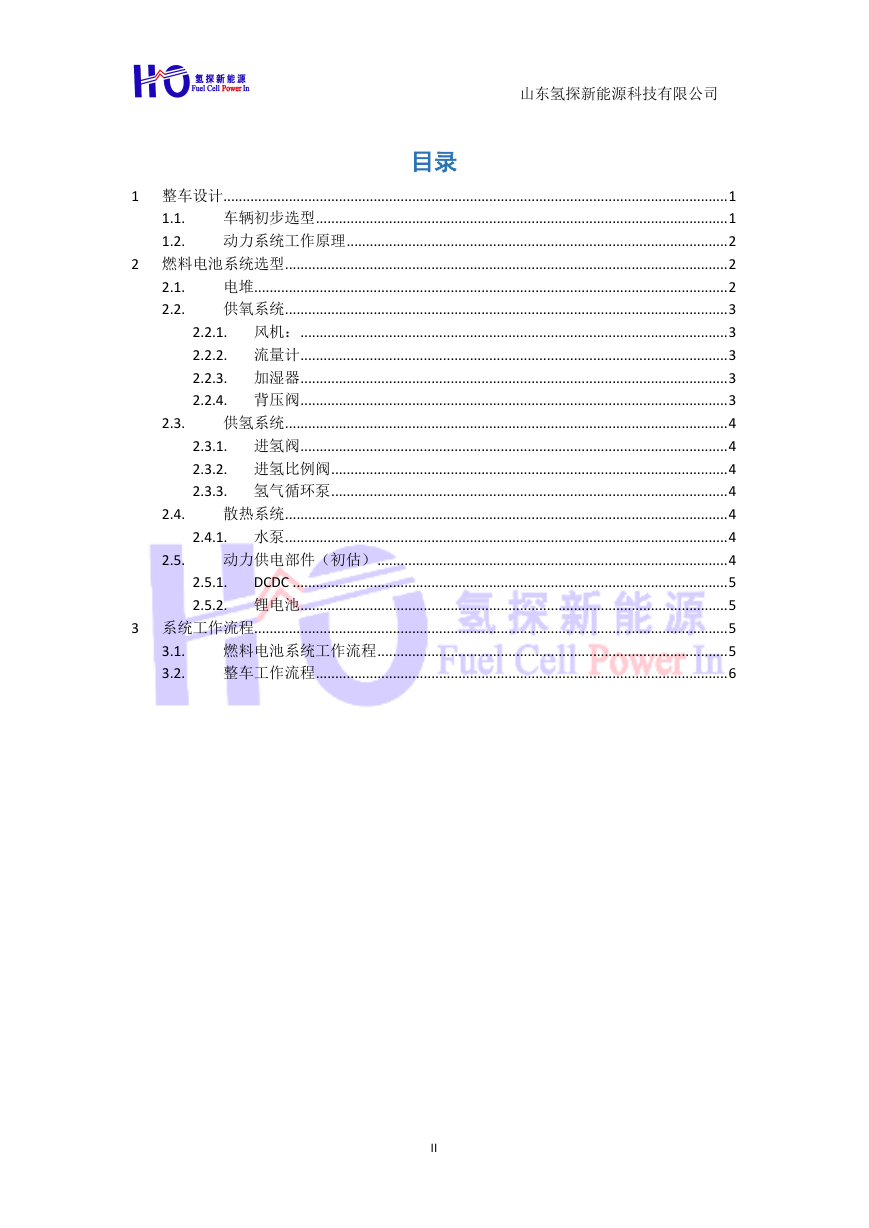

山东氢探新能源科技有限公司目录 1.1. 1.2. 2.1. 2.2. 1 整车设计 ................................................................................................................................... 1 车辆初步选型 ........................................................................................................... 1 动力系统工作原理 ................................................................................................... 2 2 燃料电池系统选型 ................................................................................................................... 2 电堆 ........................................................................................................................... 2 供氧系统 ................................................................................................................... 3 2.2.1. 风机： ............................................................................................................... 3 2.2.2. 流量计 ............................................................................................................... 3 2.2.3. 加湿器 ............................................................................................................... 3 2.2.4. 背压阀 ............................................................................................................... 3 供氢系统 ................................................................................................................... 4 2.3.1. 进氢阀 ............................................................................................................... 4 2.3.2. 进氢比例阀 ....................................................................................................... 4 2.3.3. 氢气循环泵 ....................................................................................................... 4 散热系统 ................................................................................................................... 4 2.4.1. 水泵 ................................................................................................................... 4 动力供电部件（初估） ........................................................................................... 4 2.5.1. DCDC ................................................................................................................. 5 2.5.2. 锂电池 ............................................................................................................... 5 3 系统工作流程 ........................................................................................................................... 5 燃料电池系统工作流程 ........................................................................................... 5 整车工作流程 ........................................................................................................... 6 3.1. 3.2. 2.3. 2.4. 2.5. II

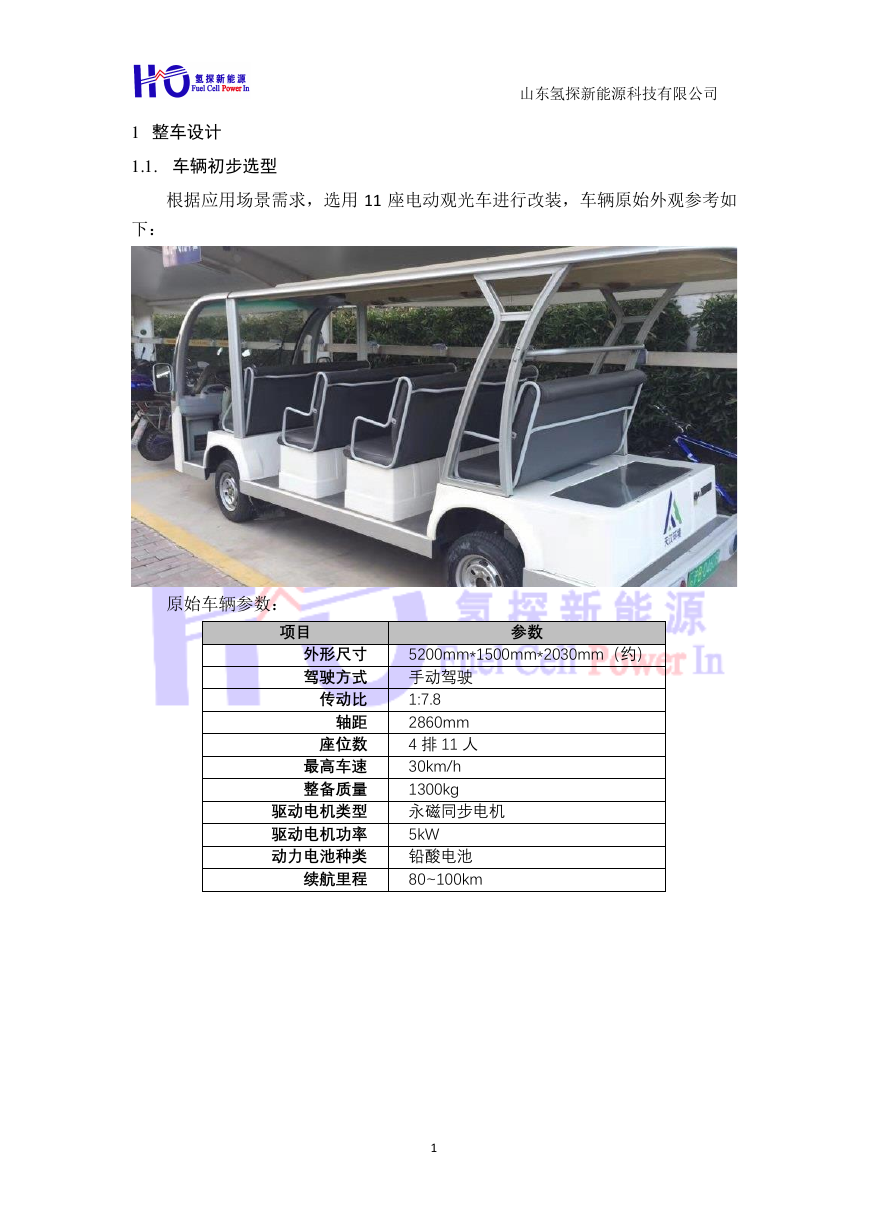

山东氢探新能源科技有限公司 1 整车设计 1.1. 车辆初步选型根据应用场景需求，选用 11 座电动观光车进行改装，车辆原始外观参考如下：原始车辆参数：项目外形尺寸驾驶方式传动比轴距座位数最高车速整备质量驱动电机类型驱动电机功率动力电池种类续航里程参数 5200mm*1500mm*2030mm（约）手动驾驶 1:7.8 2860mm 4 排 11 人 30km/h 1300kg 永磁同步电机 5kW 铅酸电池 80~100km 1

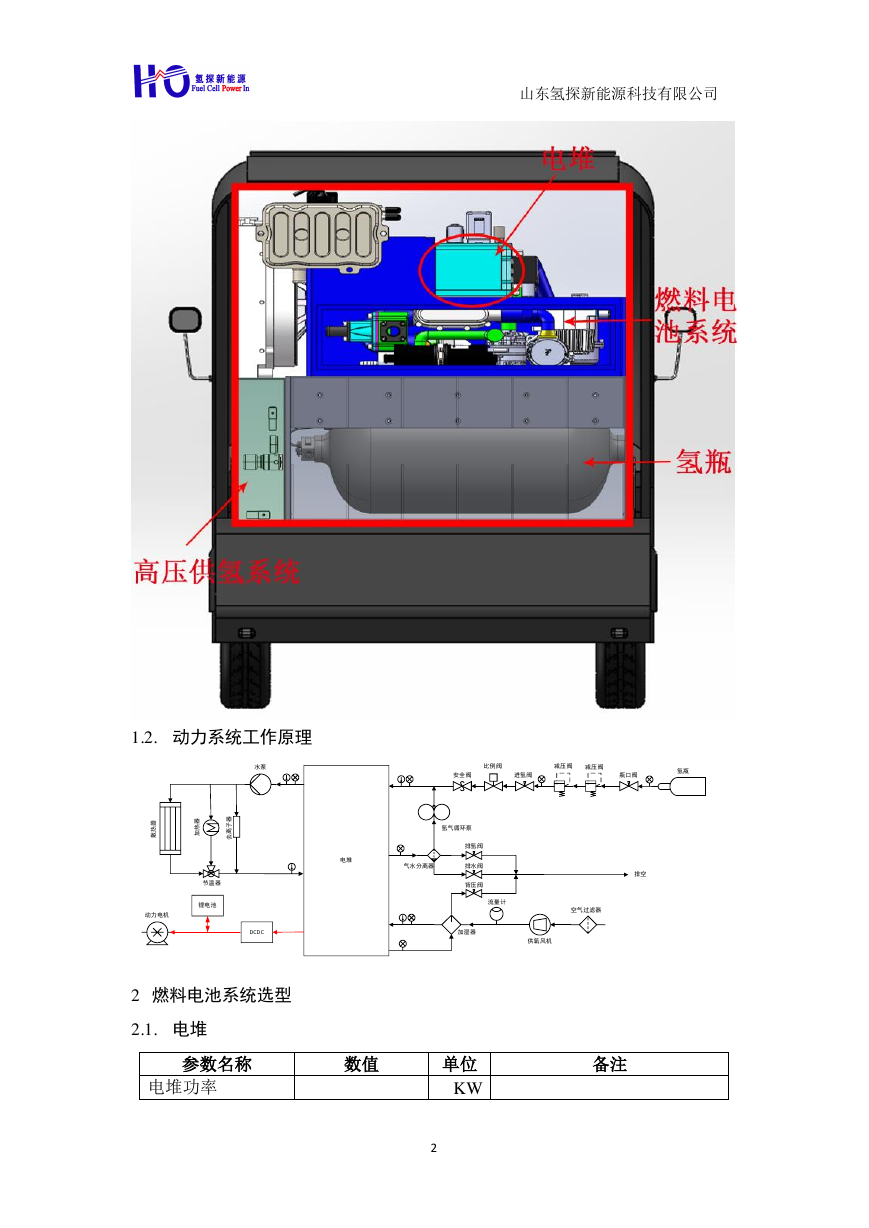

山东氢探新能源科技有限公司 1.2. 动力系统工作原理 2 燃料电池系统选型 2.1. 电堆参数名称电堆功率数值单位 KW 备注 2 电堆DCDC锂电池动力电机散热器加热器节温器去离子器水泵氢气循环泵气水分离器排氢阀排水阀背压阀加湿器流量计供氧风机空气过滤器安全阀比例阀进氢阀瓶口阀减压阀减压阀排空氢瓶

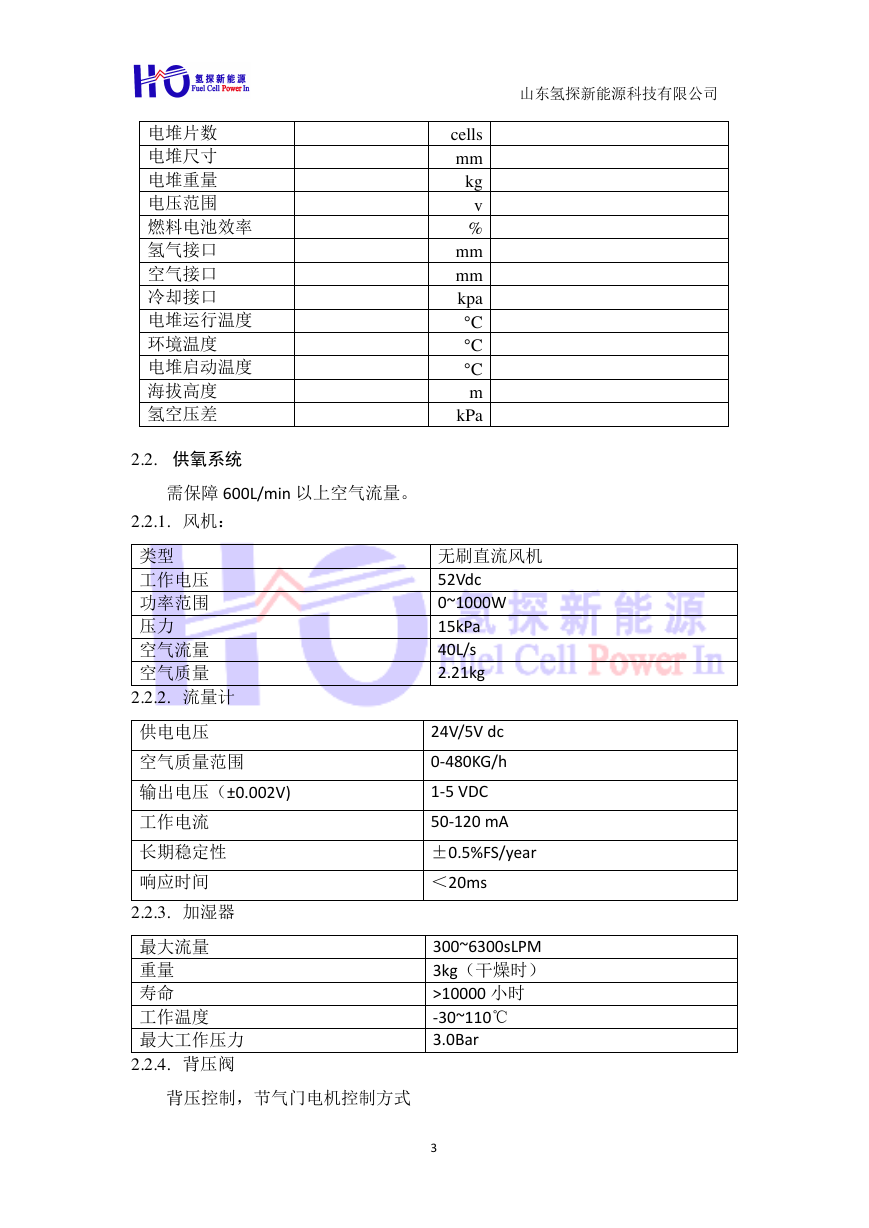

山东氢探新能源科技有限公司电堆片数电堆尺寸电堆重量电压范围燃料电池效率氢气接口空气接口冷却接口电堆运行温度环境温度电堆启动温度海拔高度氢空压差 2.2. 供氧系统 cells mm kg v % mm mm kpa °C °C °C m kPa 需保障 600L/min 以上空气流量。 2.2.1. 风机：类型工作电压功率范围压力空气流量空气质量 2.2.2. 流量计供电电压空气质量范围输出电压（±0.002V) 工作电流长期稳定性响应时间 2.2.3. 加湿器最大流量重量寿命工作温度最大工作压力 2.2.4. 背压阀背压控制，节气门电机控制方式无刷直流风机 52Vdc 0~1000W 15kPa 40L/s 2.21kg 24V/5V dc 0-480KG/h 1-5 VDC 50-120 mA ±0.5%FS/year ＜20ms 300~6300sLPM 3kg（干燥时） >10000 小时 -30~110℃ 3.0Bar 3

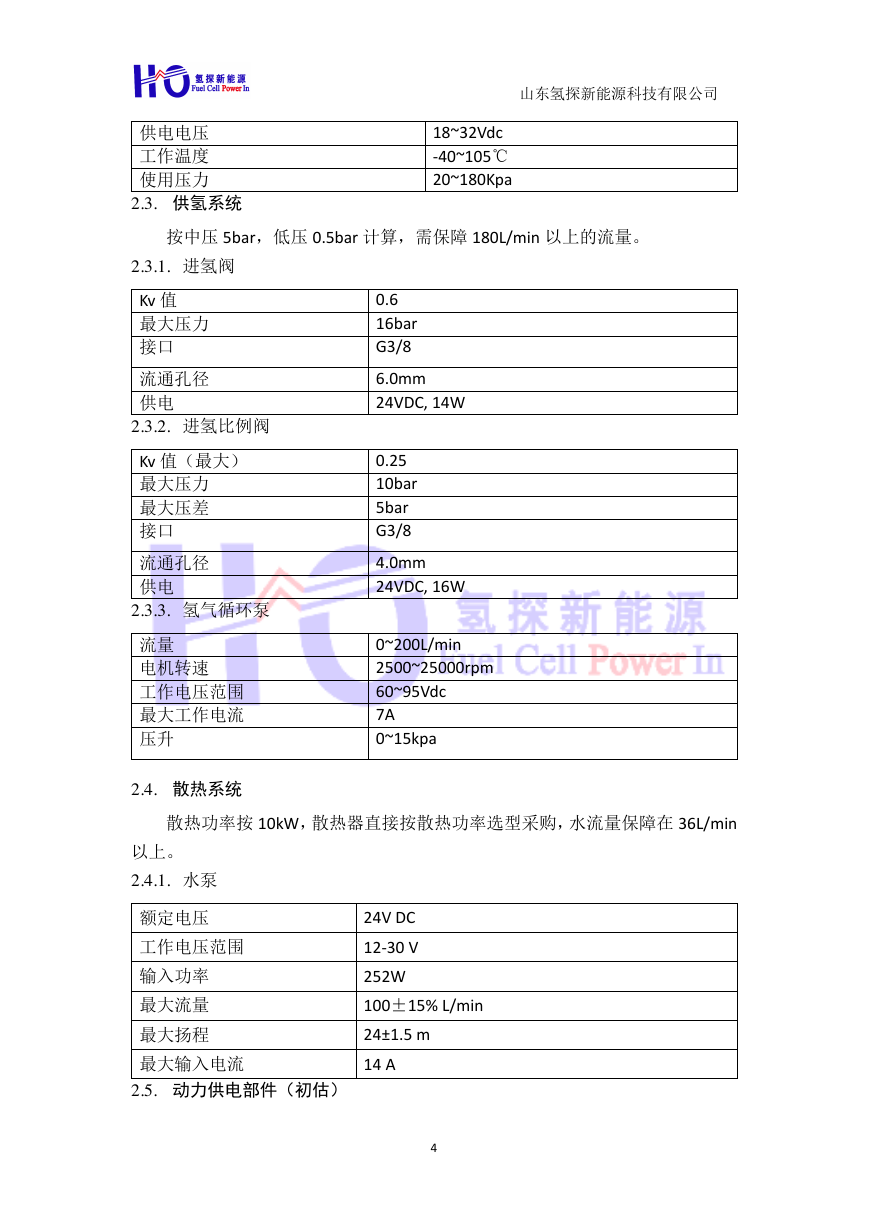

山东氢探新能源科技有限公司供电电压工作温度使用压力 2.3. 供氢系统 18~32Vdc -40~105℃ 20~180Kpa 按中压 5bar，低压 0.5bar 计算，需保障 180L/min 以上的流量。 2.3.1. 进氢阀 Kv 值最大压力接口流通孔径供电 2.3.2. 进氢比例阀 Kv 值（最大）最大压力最大压差接口流通孔径供电 2.3.3. 氢气循环泵流量电机转速工作电压范围最大工作电流压升 2.4. 散热系统 0.6 16bar G3/8 6.0mm 24VDC, 14W 0.25 10bar 5bar G3/8 4.0mm 24VDC, 16W 0~200L/min 2500~25000rpm 60~95Vdc 7A 0~15kpa 散热功率按 10kW，散热器直接按散热功率选型采购，水流量保障在 36L/min 以上。 2.4.1. 水泵额定电压工作电压范围输入功率最大流量最大扬程最大输入电流 2.5. 动力供电部件（初估） 24V DC 12-30 V 252W 100±15% L/min 24±1.5 m 14 A 4

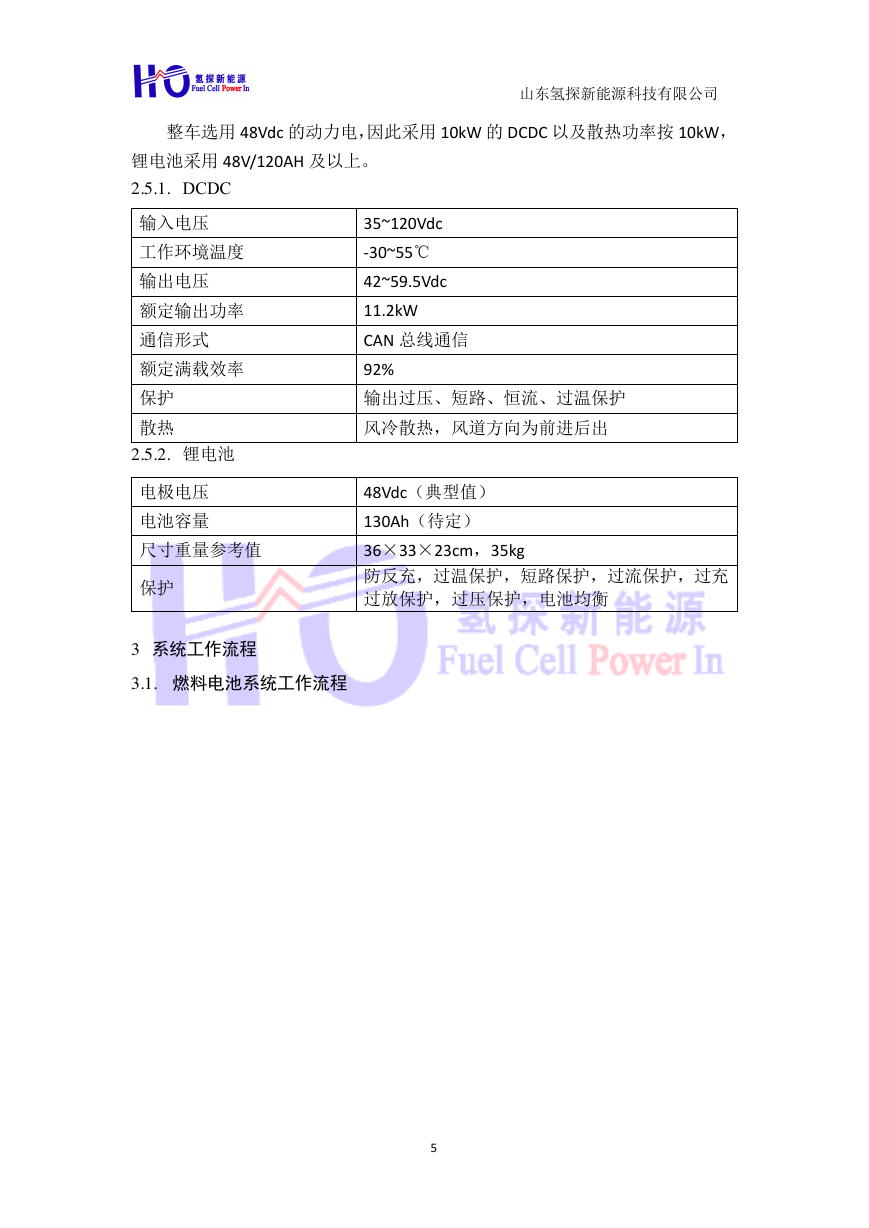

山东氢探新能源科技有限公司整车选用 48Vdc 的动力电，因此采用 10kW 的 DCDC 以及散热功率按 10kW，锂电池采用 48V/120AH 及以上。 2.5.1. DCDC 输入电压工作环境温度输出电压额定输出功率通信形式额定满载效率保护散热 2.5.2. 锂电池电极电压电池容量尺寸重量参考值保护 3 系统工作流程 3.1. 燃料电池系统工作流程 35~120Vdc -30~55℃ 42~59.5Vdc 11.2kW CAN 总线通信 92% 输出过压、短路、恒流、过温保护风冷散热，风道方向为前进后出 48Vdc（典型值） 130Ah（待定） 36×33×23cm，35kg 防反充，过温保护，短路保护，过流保护，过充过放保护，过压保护，电池均衡 5

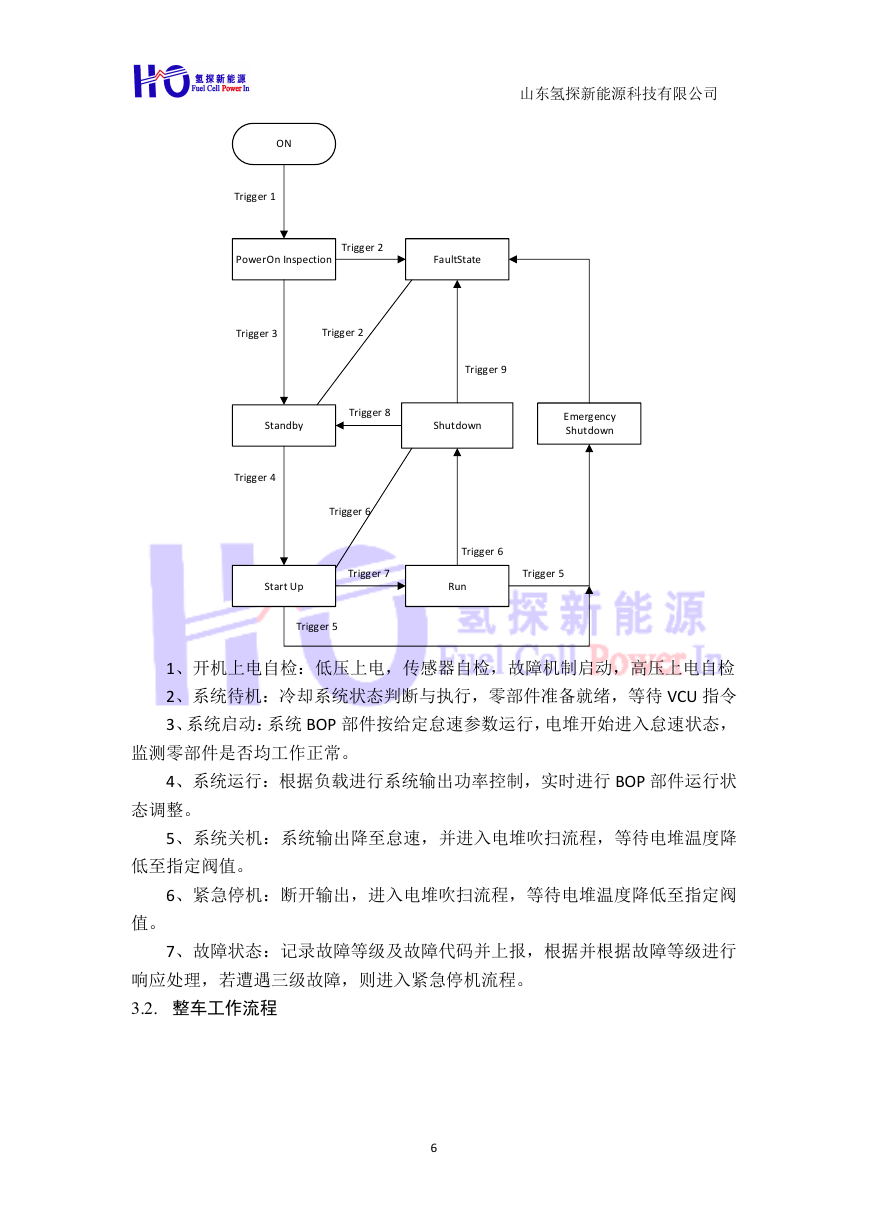

山东氢探新能源科技有限公司 1、开机上电自检：低压上电，传感器自检，故障机制启动，高压上电自检 2、系统待机：冷却系统状态判断与执行，零部件准备就绪，等待 VCU 指令 3、系统启动：系统 BOP 部件按给定怠速参数运行，电堆开始进入怠速状态，监测零部件是否均工作正常。 4、系统运行：根据负载进行系统输出功率控制，实时进行 BOP 部件运行状态调整。 5、系统关机：系统输出降至怠速，并进入电堆吹扫流程，等待电堆温度降低至指定阀值。 6、紧急停机：断开输出，进入电堆吹扫流程，等待电堆温度降低至指定阀值。 7、故障状态：记录故障等级及故障代码并上报，根据并根据故障等级进行响应处理，若遭遇三级故障，则进入紧急停机流程。 3.2. 整车工作流程 6 ONPowerOn InspectionStandbyStart UpRunShutdownEmergency ShutdownTrigger 1Trigger 3Trigger 4Trigger 7Trigger 6Trigger 8FaultStateTrigger 6Trigger 5Trigger 2Trigger 2Trigger 5Trigger 9
