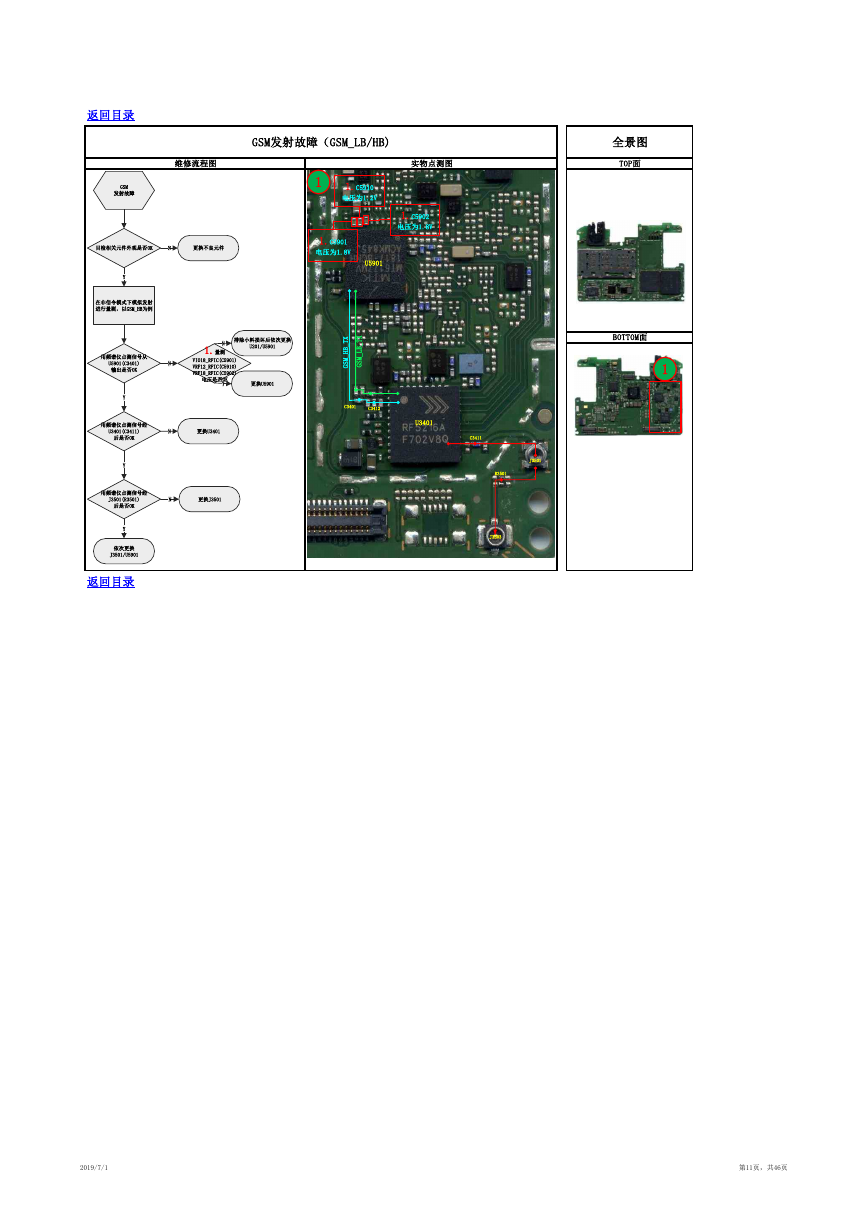

返回目录 GSM发射故障（GSM_LB/HB) 维修流程图 实物点测图 全景图 TOP面 1 1.C5910 电压为1.2V 1.C5901 电压为1.8V U5901 1.C5902 电压为1.8V X T _ B H _ M S G X T _ B L _ M S G C3401 C3412 U3401 C3411 J3501 R3501 J3503 BOTTOM面 1 返回目录 2019/7/1 第11页，共46页 GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM_HB为例用频谱仪点测信号从U5901(C3401)输出是否OK排除小料损坏后依次更换U201/U5901NYY更换U5901NNY用频谱仪点测信号经U3401(C3411)后是否OKNY1.量测VIO18_RFIC(C5901)VRF12_RFIC(C5910)VRF18_RFIC(C5902)电压是否OK用频谱仪点测信号经J3501(R3501)后是否OKNY依次更换J3501/U5901更换J3501更换U3401
