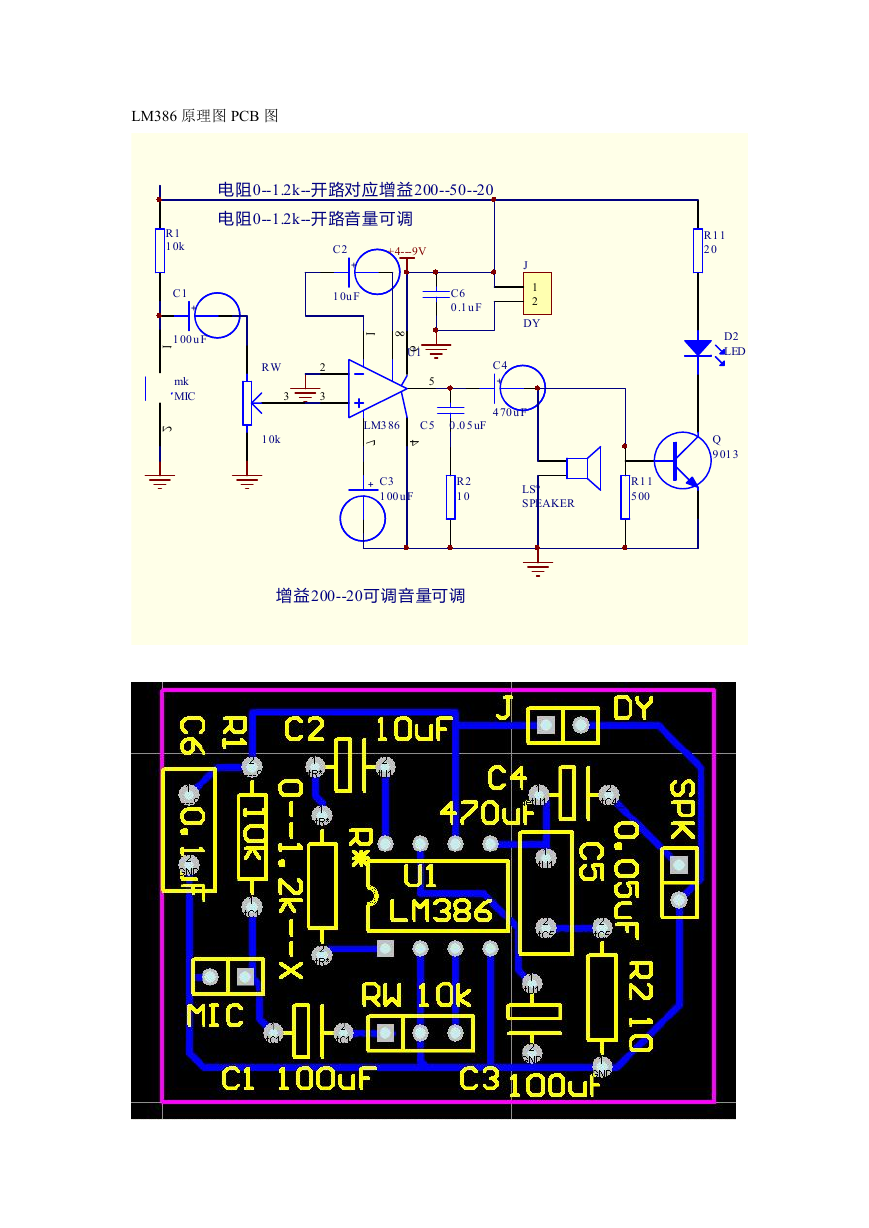

C B A LM386 原理图 PCB 图 电阻0--1.2k--开路对应增益200--50--20 电阻0--1.2k--开路音量可调 +4---9V C2 + 10uF C6 0.1uF 2 3 RW 3 10k 81 6U1 5 LM386 C5 0.05uF 7 4 J 1 2 DY C4 + 470uF R1 10k C1 + 100uF 1 mk MIC 2 R11 20 D2 LED Q 9013 + C3 100uF R2 10 LS? SPEAKER R11 500 增益200--20可调音量可调 1 2 

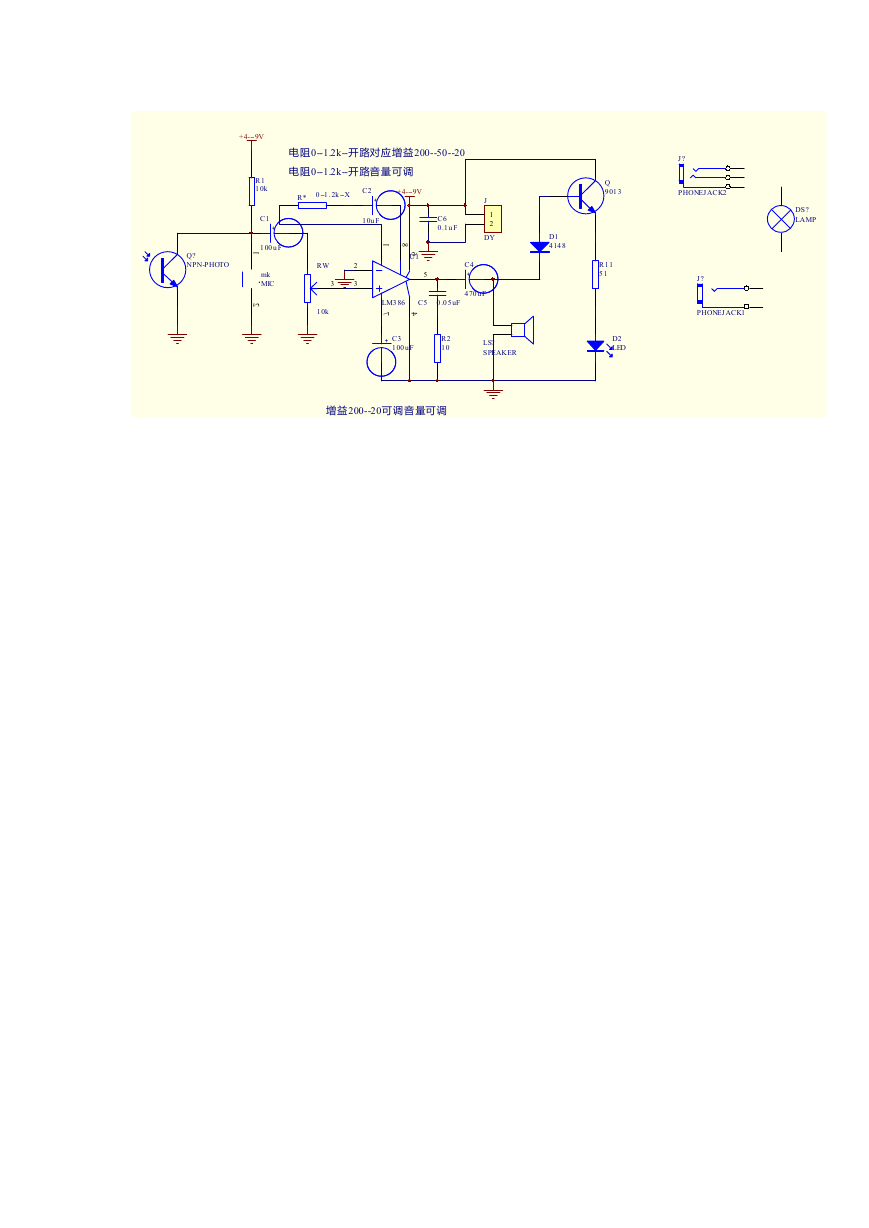

+4---9V R1 10k C1 + 100uF 1 mk MIC 2 电阻0--1.2k--开路对应增益200--50--20 电阻0--1.2k--开路音量可调 R* 0--1.2k--X +4---9V C2 + 10uF C6 0.1uF 2 3 RW 3 10k 81 6U1 5 LM386 C5 0.05uF 7 4 J 1 2 DY C4 + 470uF Q? NPN-PHOTO + C3 100uF R2 10 LS? SPEAKER 增益200--20可调音量可调 DS? LAMP J? PHONEJACK2 J? PHONEJACK1 D1 4148 Q 9013 R11 51 D2 LED 1 2 3 4 Title Size A4 Date: File: Number Revision 1-Jan-2003 C:\Documents and Settings\Administrator\桌面\新建文件夹\奇妙的光通讯创新实验录1\光纤通讯演示实验仪\gqcgqi.DDB Sheet of Drawn By:
