仓库管理系统_数据流图_数据字典.doc

发布时间：2022-06-03 发布人：admin 分类：说明书 资料大小：0.42M 资料格式：doc 举报 版权申诉
第1页 / 共11页
第2页 / 共11页
第3页 / 共11页
第4页 / 共11页
第5页 / 共11页
第6页 / 共11页
第7页 / 共11页
第8页 / 共11页
资料共11页，剩余部分请下载后查看

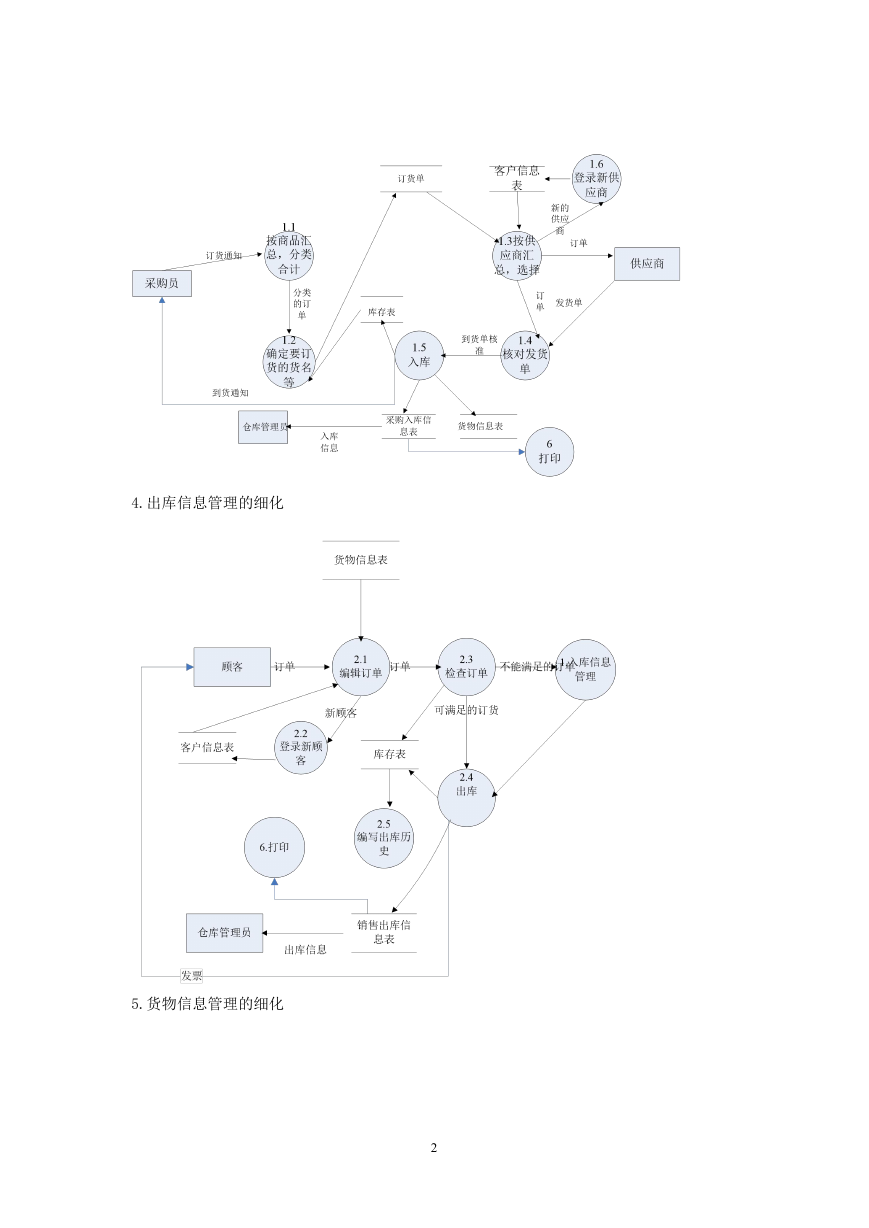

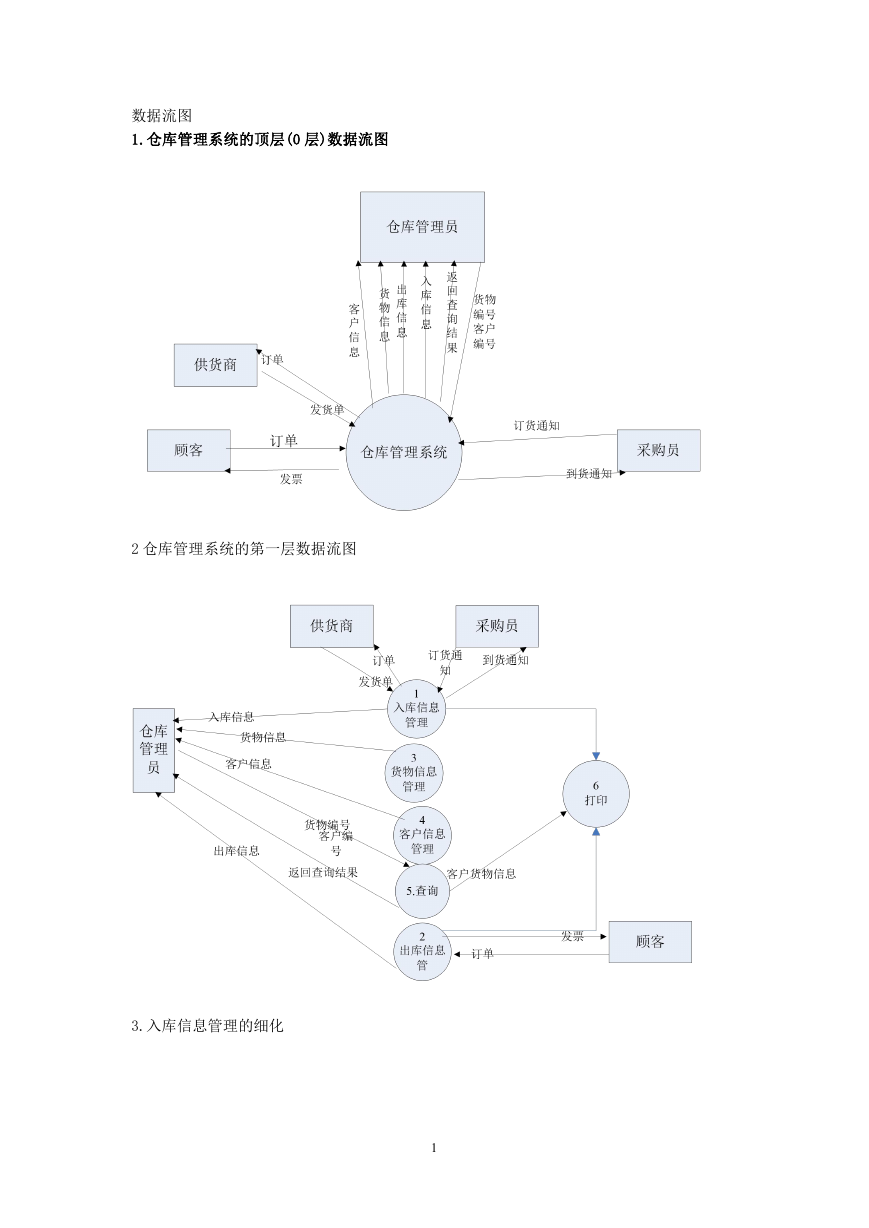

    数据流图 1.仓库管理系统的顶层(0 层)数据流图 2 仓库管理系统的第一层数据流图 3.入库信息管理的细化 1
    4.出库信息管理的细化 5.货物信息管理的细化 2

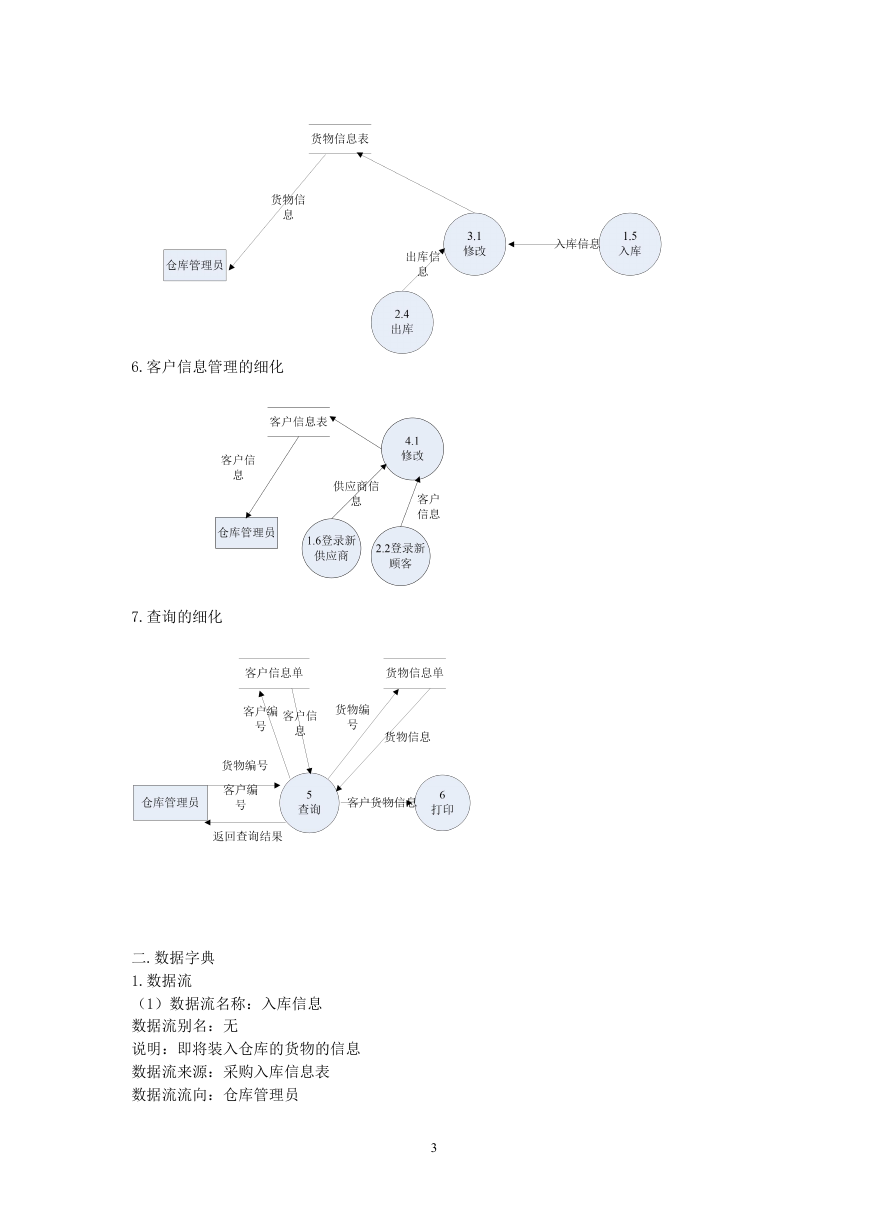

    6.客户信息管理的细化 7.查询的细化 二.数据字典 1.数据流 （1）数据流名称：入库信息 数据流别名：无 说明：即将装入仓库的货物的信息 数据流来源：采购入库信息表 数据流流向：仓库管理员 3

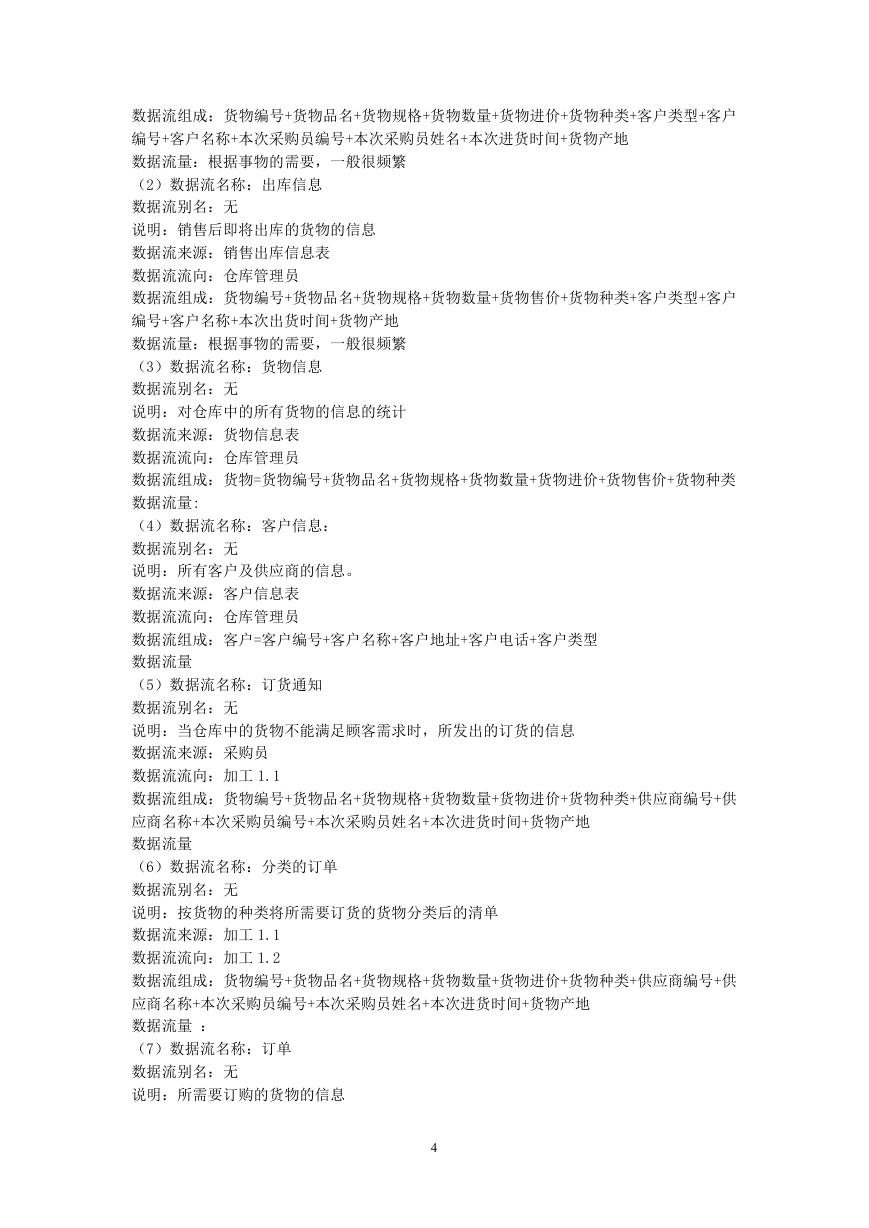

    数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户 编号+客户名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地 数据流量：根据事物的需要，一般很频繁 （2）数据流名称：出库信息 数据流别名：无 说明：销售后即将出库的货物的信息 数据流来源：销售出库信息表 数据流流向：仓库管理员 数据流组成：货物编号+货物品名+货物规格+货物数量+货物售价+货物种类+客户类型+客户 编号+客户名称+本次出货时间+货物产地 数据流量：根据事物的需要，一般很频繁 （3）数据流名称：货物信息 数据流别名：无 说明：对仓库中的所有货物的信息的统计 数据流来源：货物信息表 数据流流向：仓库管理员 数据流组成：货物=货物编号+货物品名+货物规格+货物数量+货物进价+货物售价+货物种类 数据流量: （4）数据流名称：客户信息： 数据流别名：无 说明：所有客户及供应商的信息。 数据流来源：客户信息表 数据流流向：仓库管理员 数据流组成：客户=客户编号+客户名称+客户地址+客户电话+客户类型 数据流量 （5）数据流名称：订货通知 数据流别名：无 说明：当仓库中的货物不能满足顾客需求时，所发出的订货的信息 数据流来源：采购员 数据流流向：加工 1.1 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+供应商编号+供 应商名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地 数据流量 （6）数据流名称：分类的订单 数据流别名：无 说明：按货物的种类将所需要订货的货物分类后的清单 数据流来源：加工 1.1 数据流流向：加工 1.2 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+供应商编号+供 应商名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地 数据流量 ： （7）数据流名称：订单 数据流别名：无 说明：所需要订购的货物的信息 4

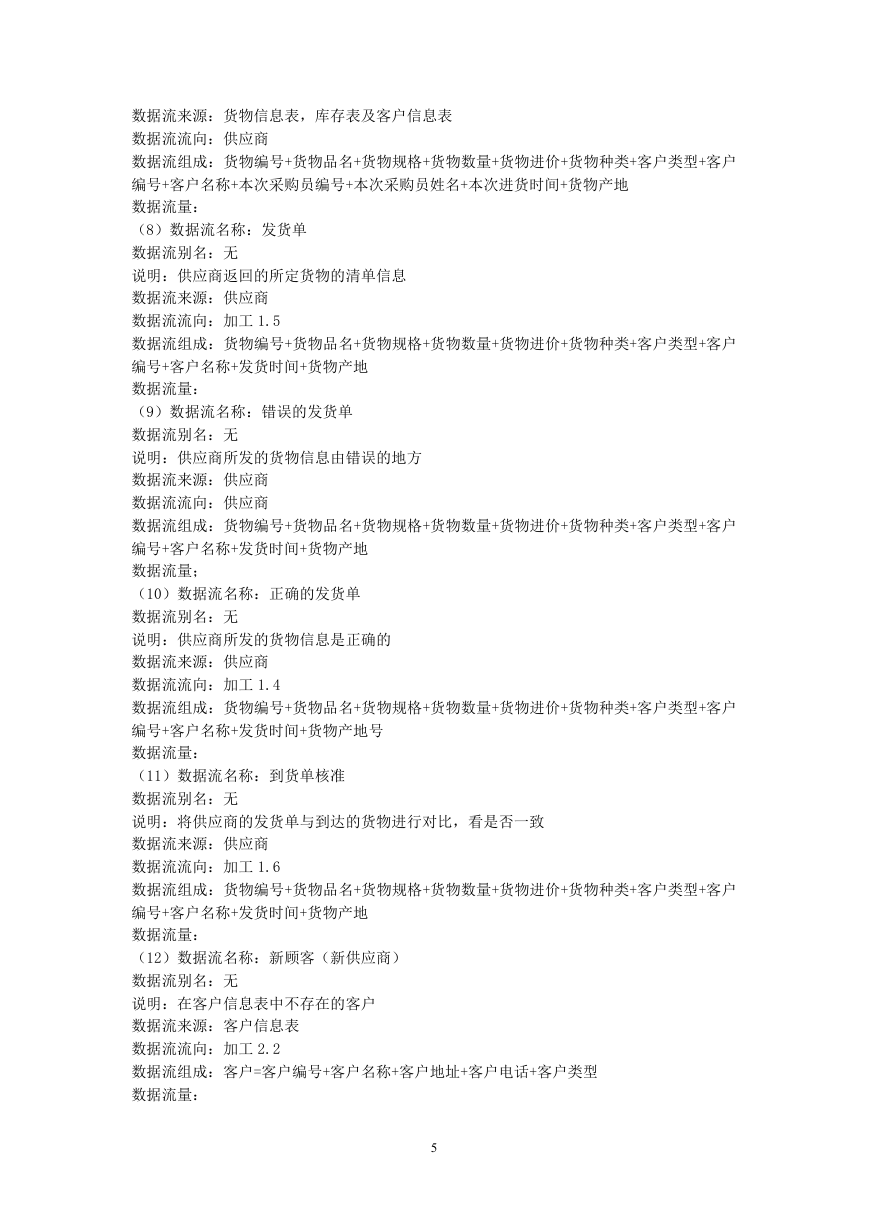

    数据流来源：货物信息表，库存表及客户信息表 数据流流向：供应商 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户 编号+客户名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地 数据流量： （8）数据流名称：发货单 数据流别名：无 说明：供应商返回的所定货物的清单信息 数据流来源：供应商 数据流流向：加工 1.5 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户 编号+客户名称+发货时间+货物产地 数据流量： （9）数据流名称：错误的发货单 数据流别名：无 说明：供应商所发的货物信息由错误的地方 数据流来源：供应商 数据流流向：供应商 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户 编号+客户名称+发货时间+货物产地 数据流量； （10）数据流名称：正确的发货单 数据流别名：无 说明：供应商所发的货物信息是正确的 数据流来源：供应商 数据流流向：加工 1.4 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户 编号+客户名称+发货时间+货物产地号 数据流量： （11）数据流名称：到货单核准 数据流别名：无 说明：将供应商的发货单与到达的货物进行对比，看是否一致 数据流来源：供应商 数据流流向：加工 1.6 数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户 编号+客户名称+发货时间+货物产地 数据流量： （12）数据流名称：新顾客（新供应商） 数据流别名：无 说明：在客户信息表中不存在的客户 数据流来源：客户信息表 数据流流向：加工 2.2 数据流组成：客户=客户编号+客户名称+客户地址+客户电话+客户类型 数据流量： 5
    （13）数据流名称：可满足的订单 数据流别名：无 说明：仓库中的货物能够客户的订单 数据流来源：客户及货物信息表，库存表 数据流流向：加工 2.4 数据流组成：货物编号+货物品名+货物规格+货物数量+货物售价+货物种类+客户类型+客户 编号+客户名称+本次进货时间+货物产地 数据流量： （14）数据流名称：不能满足的订单 数据流别名：无 说明：仓库中的货物不能够客户的订单 数据流来源：客户及货物信息表，库存表 数据流流向：加工 2.5 数据流组成：货物编号+货物品名+货物规格+货物数量+货物售价+货物种类+客户类型+客户 编号+客户名称+本次进货时间+货物产地 数据流量： 2.数据项 （1）数据项名称：货物编号 数据项别名：货号 说明：仓库中的货物的唯一标识 类型：字符型 长度：10 （2）数据项名称：货物品名 数据项别名：货名 说明：货物的名称 类型：字符型 长度：10 （3）数据项名称：货物规格 数据项别名：规格 说明：货物的大小等信息 类型：字符型 长度：20 （4）数据项名称：货物数量 数据项别名：数量 说明：无 类型：数值型 长度：10 （5）数据项名称：货物进价 数据项别名：进价 说明：无 类型：数值型 长度：10 （6）数据项名称：货物售价 数据项别名：售价 6

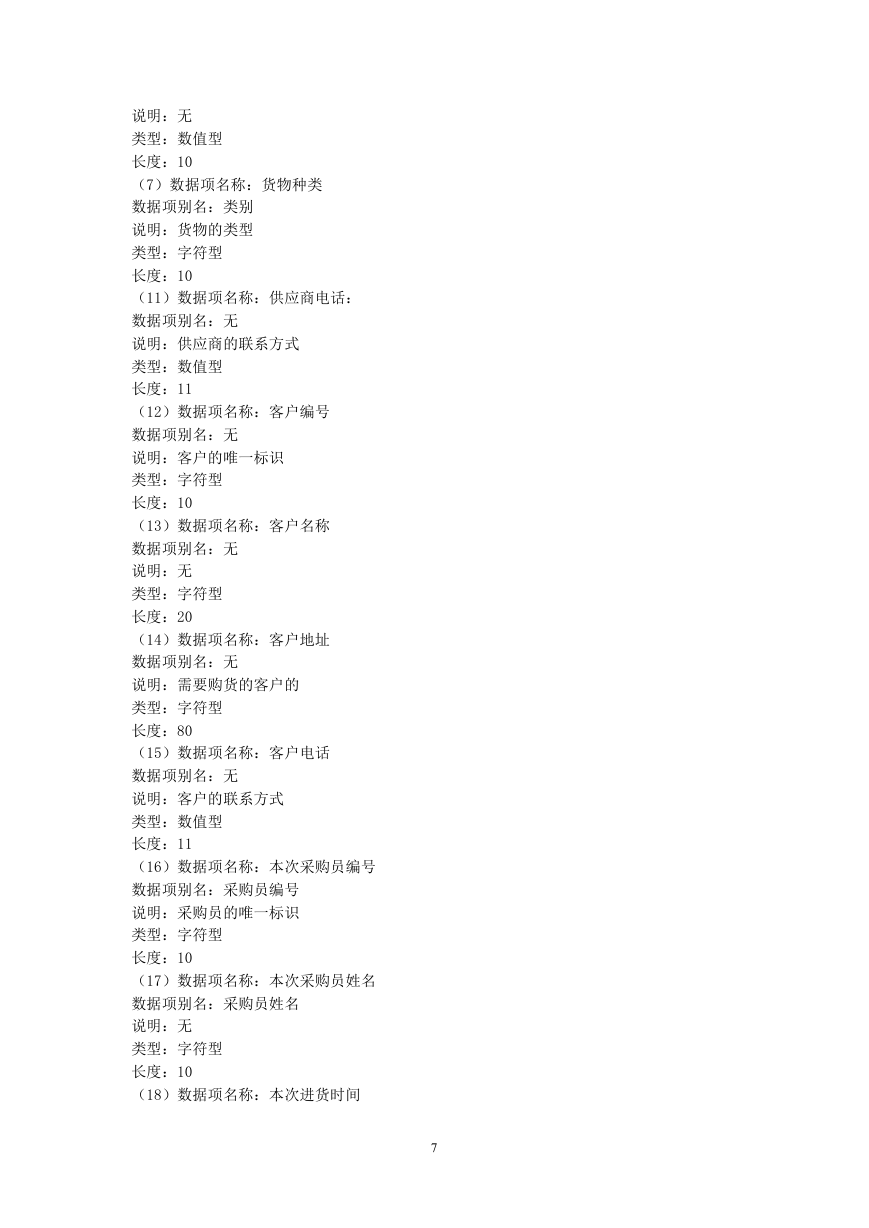

    说明：无 类型：数值型 长度：10 （7）数据项名称：货物种类 数据项别名：类别 说明：货物的类型 类型：字符型 长度：10 （11）数据项名称：供应商电话： 数据项别名：无 说明：供应商的联系方式 类型：数值型 长度：11 （12）数据项名称：客户编号 数据项别名：无 说明：客户的唯一标识 类型：字符型 长度：10 （13）数据项名称：客户名称 数据项别名：无 说明：无 类型：字符型 长度：20 （14）数据项名称：客户地址 数据项别名：无 说明：需要购货的客户的 类型：字符型 长度：80 （15）数据项名称：客户电话 数据项别名：无 说明：客户的联系方式 类型：数值型 长度：11 （16）数据项名称：本次采购员编号 数据项别名：采购员编号 说明：采购员的唯一标识 类型：字符型 长度：10 （17）数据项名称：本次采购员姓名 数据项别名：采购员姓名 说明：无 类型：字符型 长度：10 （18）数据项名称：本次进货时间 7

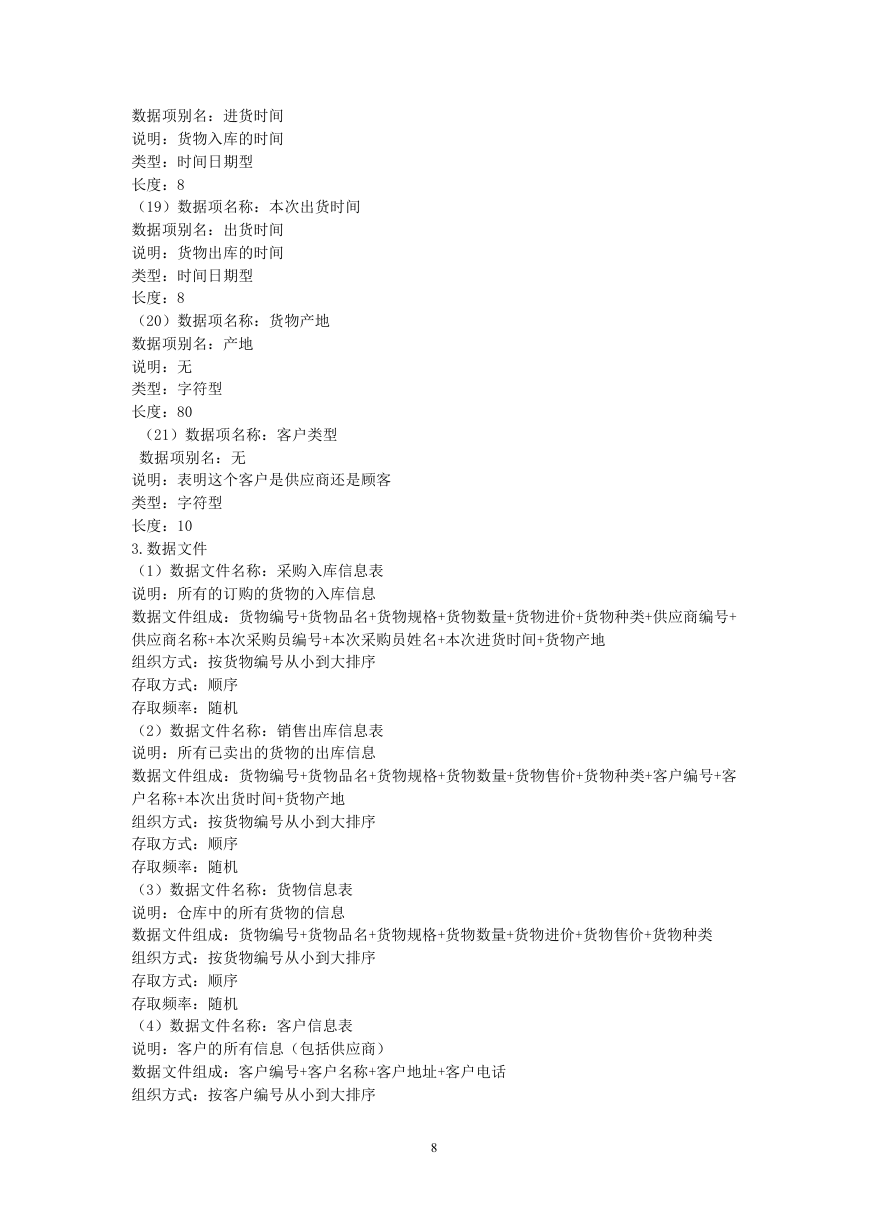

    数据项别名：进货时间 说明：货物入库的时间 类型：时间日期型 长度：8 （19）数据项名称：本次出货时间 数据项别名：出货时间 说明：货物出库的时间 类型：时间日期型 长度：8 （20）数据项名称：货物产地 数据项别名：产地 说明：无 类型：字符型 长度：80 （21）数据项名称：客户类型 数据项别名：无 说明：表明这个客户是供应商还是顾客 类型：字符型 长度：10 3.数据文件 （1）数据文件名称：采购入库信息表 说明：所有的订购的货物的入库信息 数据文件组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+供应商编号+ 供应商名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地 组织方式：按货物编号从小到大排序 存取方式：顺序 存取频率：随机 （2）数据文件名称：销售出库信息表 说明：所有已卖出的货物的出库信息 数据文件组成：货物编号+货物品名+货物规格+货物数量+货物售价+货物种类+客户编号+客 户名称+本次出货时间+货物产地 组织方式：按货物编号从小到大排序 存取方式：顺序 存取频率：随机 （3）数据文件名称：货物信息表 说明：仓库中的所有货物的信息 数据文件组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物售价+货物种类 组织方式：按货物编号从小到大排序 存取方式：顺序 存取频率：随机 （4）数据文件名称：客户信息表 说明：客户的所有信息（包括供应商） 数据文件组成：客户编号+客户名称+客户地址+客户电话 组织方式：按客户编号从小到大排序 8
