高频电子线路实验报告 2016 年 12 月 20 日

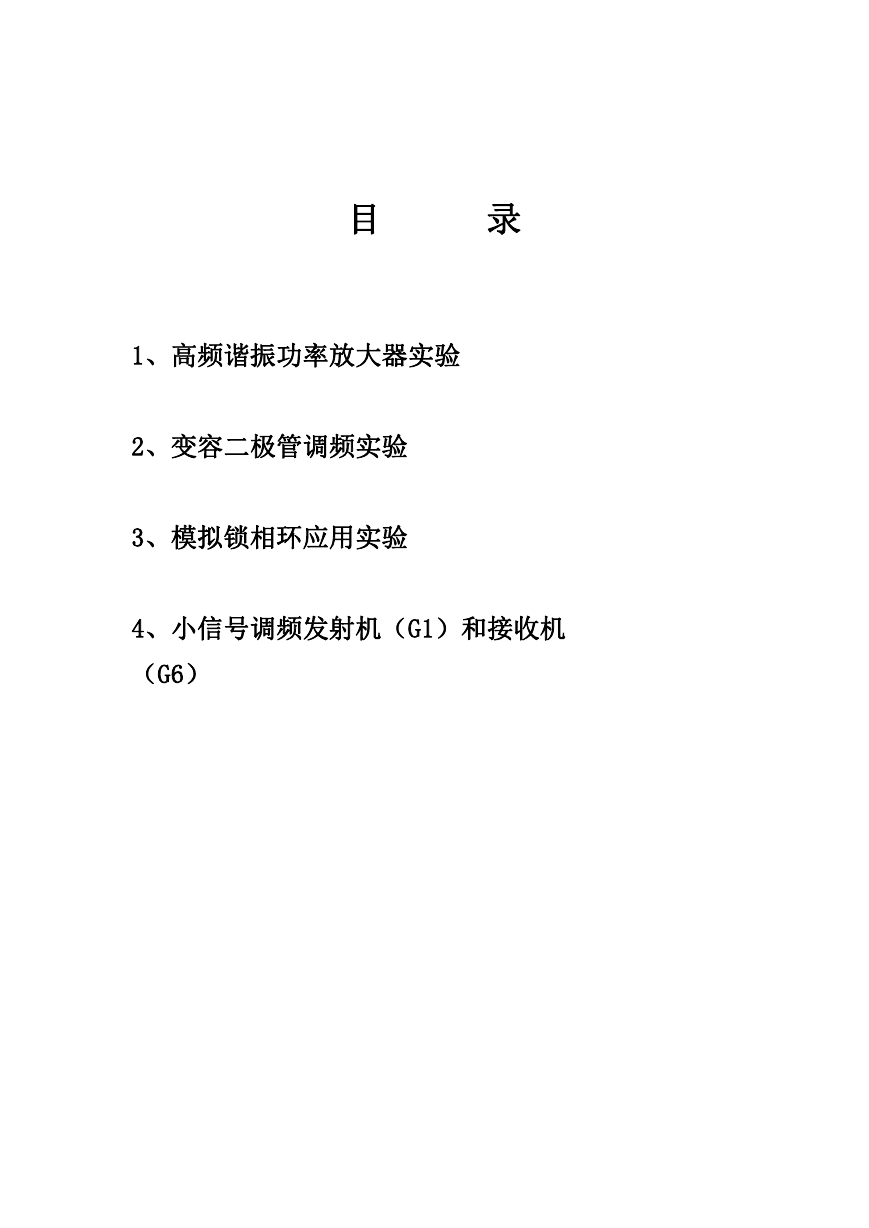

目录 1、高频谐振功率放大器实验 2、变容二极管调频实验 3、模拟锁相环应用实验 4、小信号调频发射机（G1）和接收机（G6）

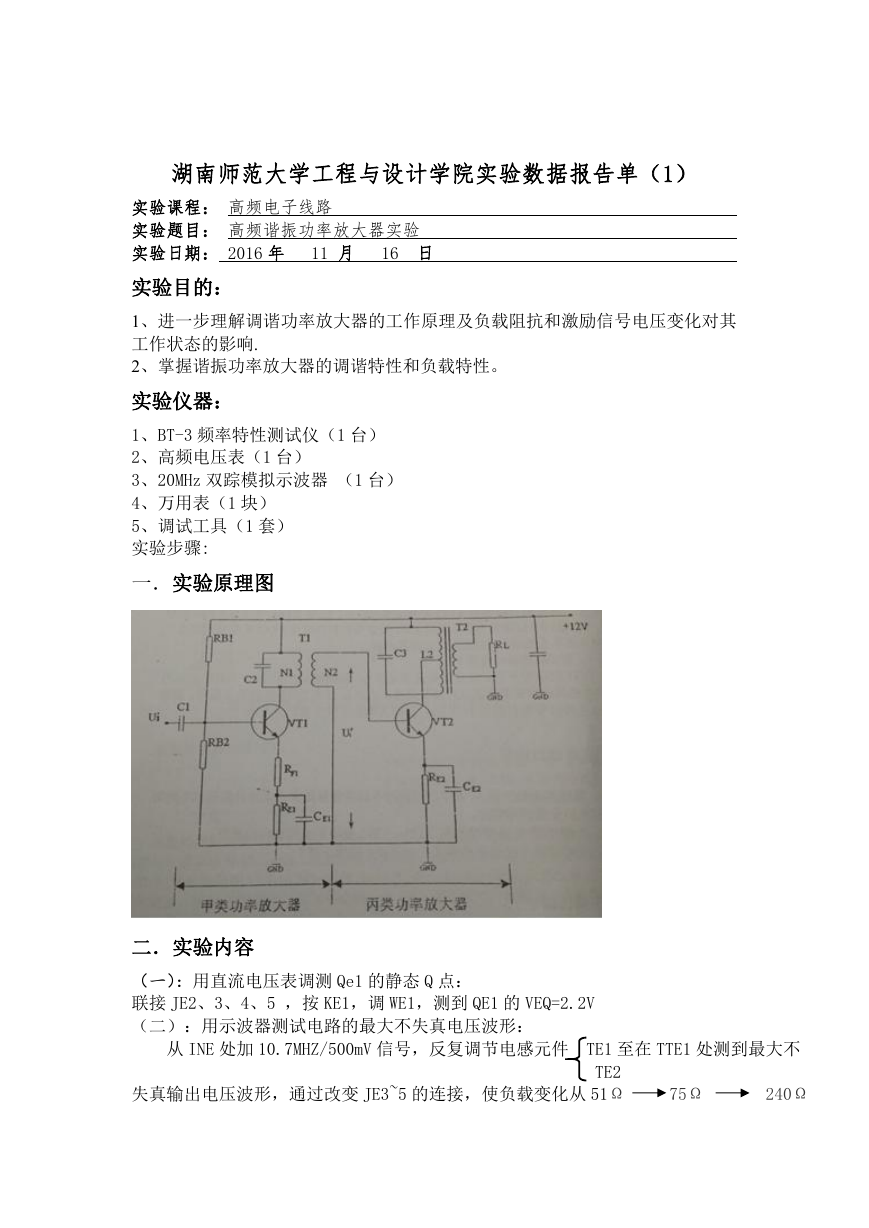

湖南师范大学工程与设计学院实验数据报告单（1）实验课程：高频电子线路实验题目：高频谐振功率放大器实验实验日期： 2016 年 11 月 16 日实验目的： 1、进一步理解调谐功率放大器的工作原理及负载阻抗和激励信号电压变化对其工作状态的影响. 2、掌握谐振功率放大器的调谐特性和负载特性。实验仪器： 1、BT-3 频率特性测试仪（1 台） 2、高频电压表（1 台） 3、20MHz 双踪模拟示波器（1 台） 4、万用表（1 块） 5、调试工具（1 套）实验步骤: 一．实验原理图二．实验内容（一）：用直流电压表调测 Qe1 的静态 Q 点：联接 JE2、3、4、5 ，按 KE1，调 WE1，测到 QE1 的 VEQ=2.2V （二）：用示波器测试电路的最大不失真电压波形：从 INE 处加 10.7MHZ/500mV 信号，反复调节电感元件 TE1 至在 TTE1 处测到最大不 TE2 失真输出电压波形，通过改变 JE3~5 的连接，使负载变化从 51Ω 75Ω 240Ω

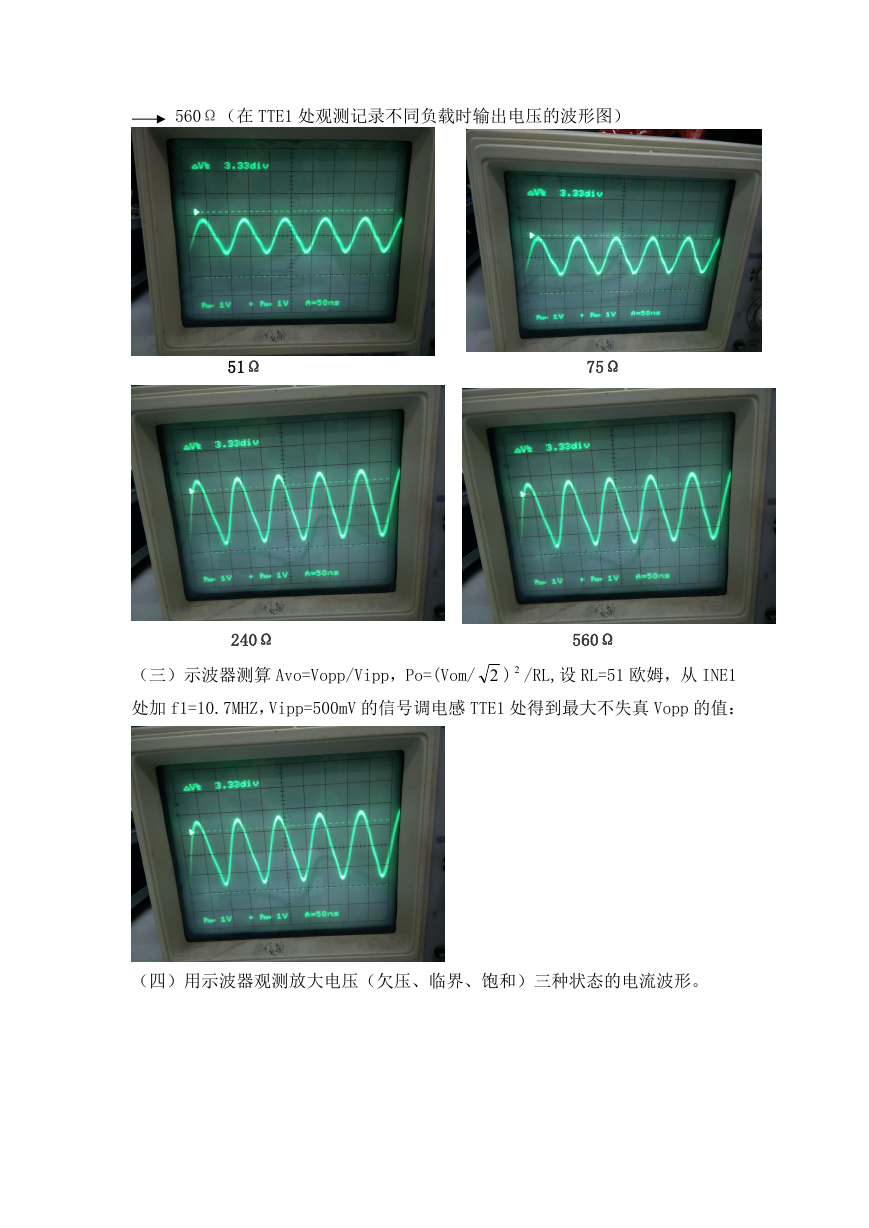

560Ω（在 TTE1 处观测记录不同负载时输出电压的波形图） 51Ω 75Ω 240Ω 560Ω （三）示波器测算 Avo=Vopp/Vipp，Po=(Vom/ 2 ) 2 /RL,设 RL=51 欧姆，从 INE1 处加 f1=10.7MHZ，Vipp=500mV 的信号调电感 TTE1 处得到最大不失真 Vopp 的值：（四）用示波器观测放大电压（欠压、临界、饱和）三种状态的电流波形。

1：欠压 2：临界 3：饱和

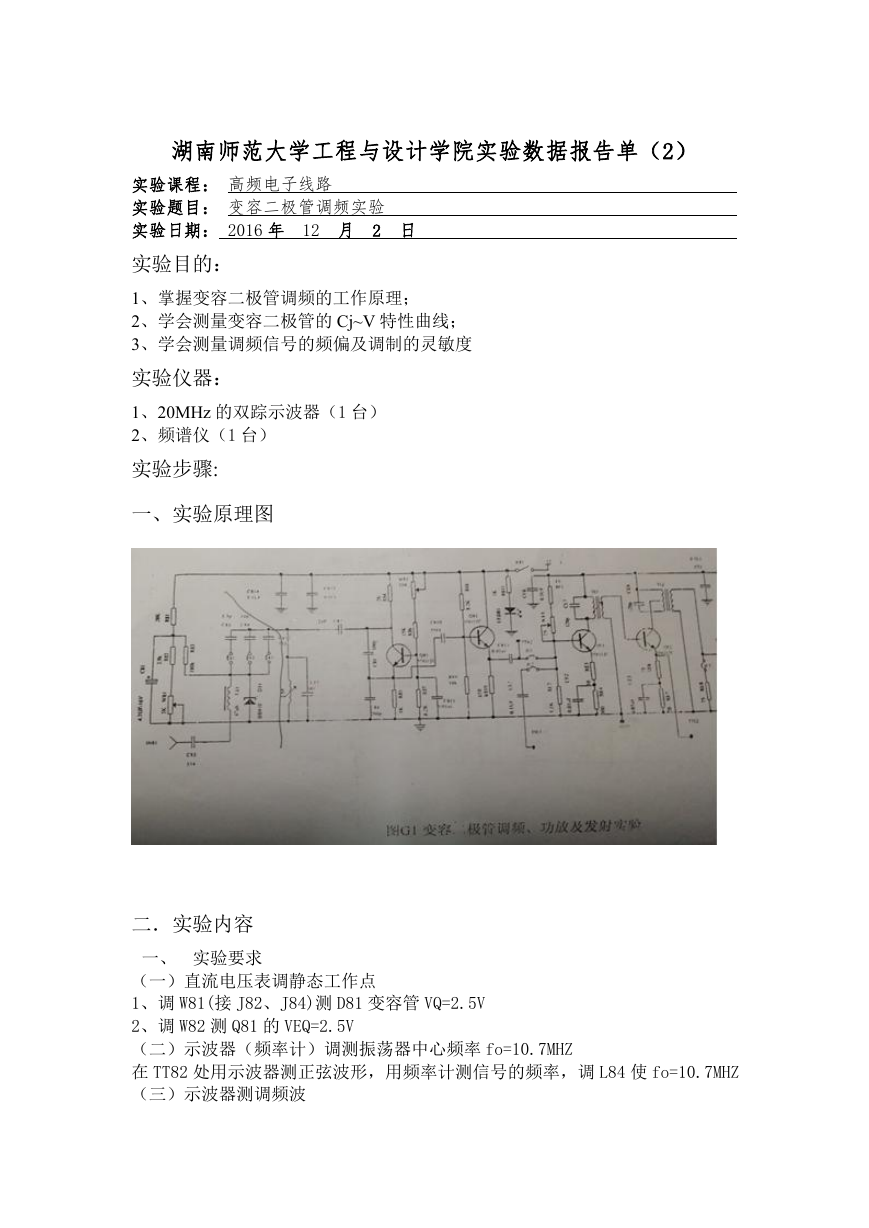

湖南师范大学工程与设计学院实验数据报告单（2）实验课程：高频电子线路实验题目：变容二极管调频实验实验日期： 2016 年 12 月 2 日实验目的： 1、掌握变容二极管调频的工作原理； 2、学会测量变容二极管的 Cj~V 特性曲线； 3、学会测量调频信号的频偏及调制的灵敏度实验仪器： 1、20MHz 的双踪示波器（1 台） 2、频谱仪（1 台）实验步骤: 一、实验原理图二．实验内容一、实验要求（一）直流电压表调静态工作点 1、调 W81(接 J82、J84)测 D81 变容管 VQ=2.5V 2、调 W82 测 Q81 的 VEQ=2.5V （二）示波器（频率计）调测振荡器中心频率 fo=10.7MHZ 在 TT82 处用示波器测正弦波形，用频率计测信号的频率，调 L84 使 fo=10.7MHZ （三）示波器测调频波

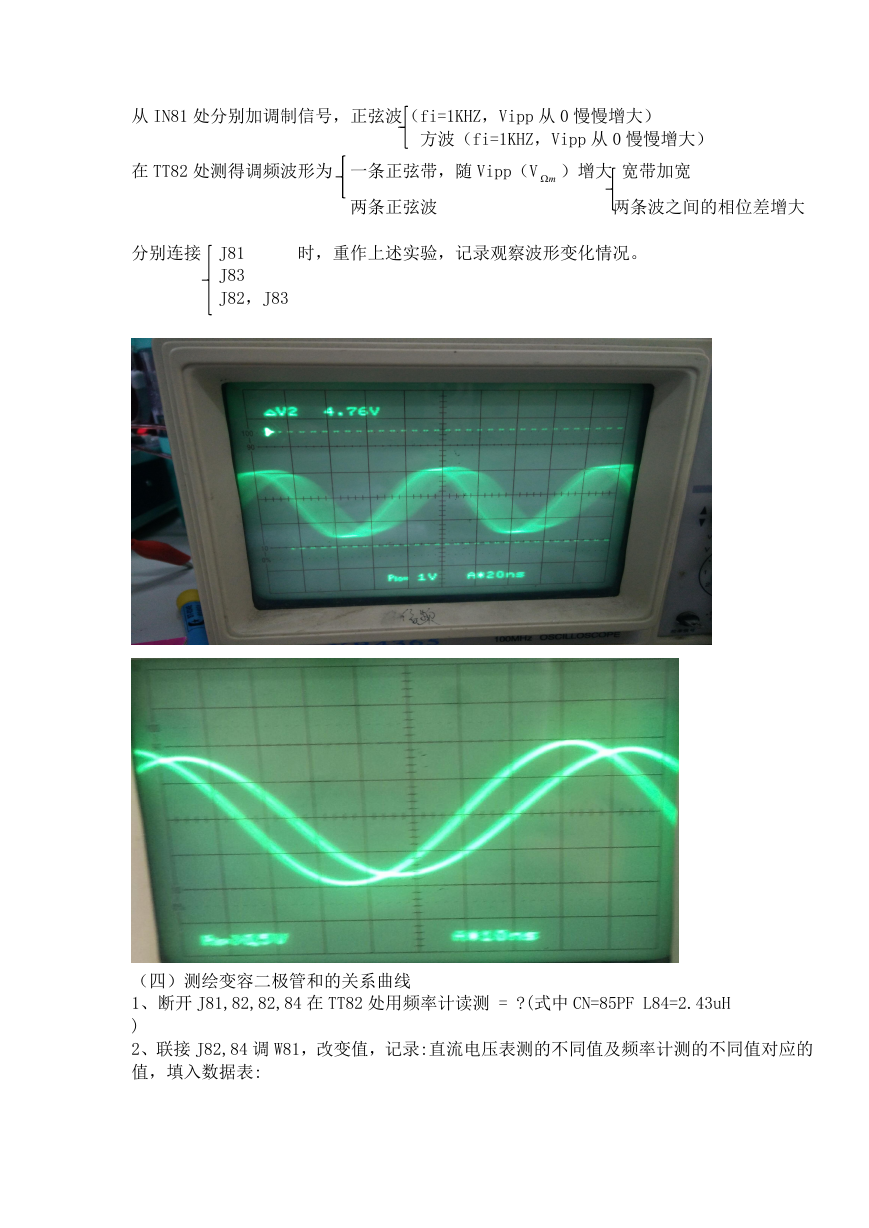

从 IN81 处分别加调制信号，正弦波（fi=1KHZ，Vipp 从 0 慢慢增大）方波（fi=1KHZ，Vipp 从 0 慢慢增大）在 TT82 处测得调频波形为一条正弦带，随 Vipp（V m ）增大宽带加宽两条正弦波两条波之间的相位差增大分别连接 J81 J83 J82，J83 时，重作上述实验，记录观察波形变化情况。（四）测绘变容二极管和的关系曲线 1、断开 J81,82,82,84 在 TT82 处用频率计读测 = ?(式中 CN=85PF L84=2.43uH ) 2、联接 J82,84 调 W81，改变值，记录:直流电压表测的不同值及频率计测的不同值对应的值，填入数据表:

测得 Fn=10.65MHz. VQX 与 CjQX 及 fx，Cjx 的数据表 VQX:V CjQx,Cx:Pf fx:MHz, VQX 0.53 0.84 1.32 1.79 2.67 3.47 4.67 5.55 6.35 7.56 fx 10.6 545 CjQx CX 5.98 98 3.34 52 10.65 10.65 10.65 10.66 10.66 10.66 10.66 10.66 10.66 87 92 98 11 10 88 96 22 98 5.890 5.872 5.778 5.575 5.388 5.236 5.129 5.027 4.530 7 1 3 4 2 2 1 4 7 3.298 3.248 3.221 3.199 3.161 3.136 3.060 3.015 2.972 1 9 1 6 4 7 2 4 4
