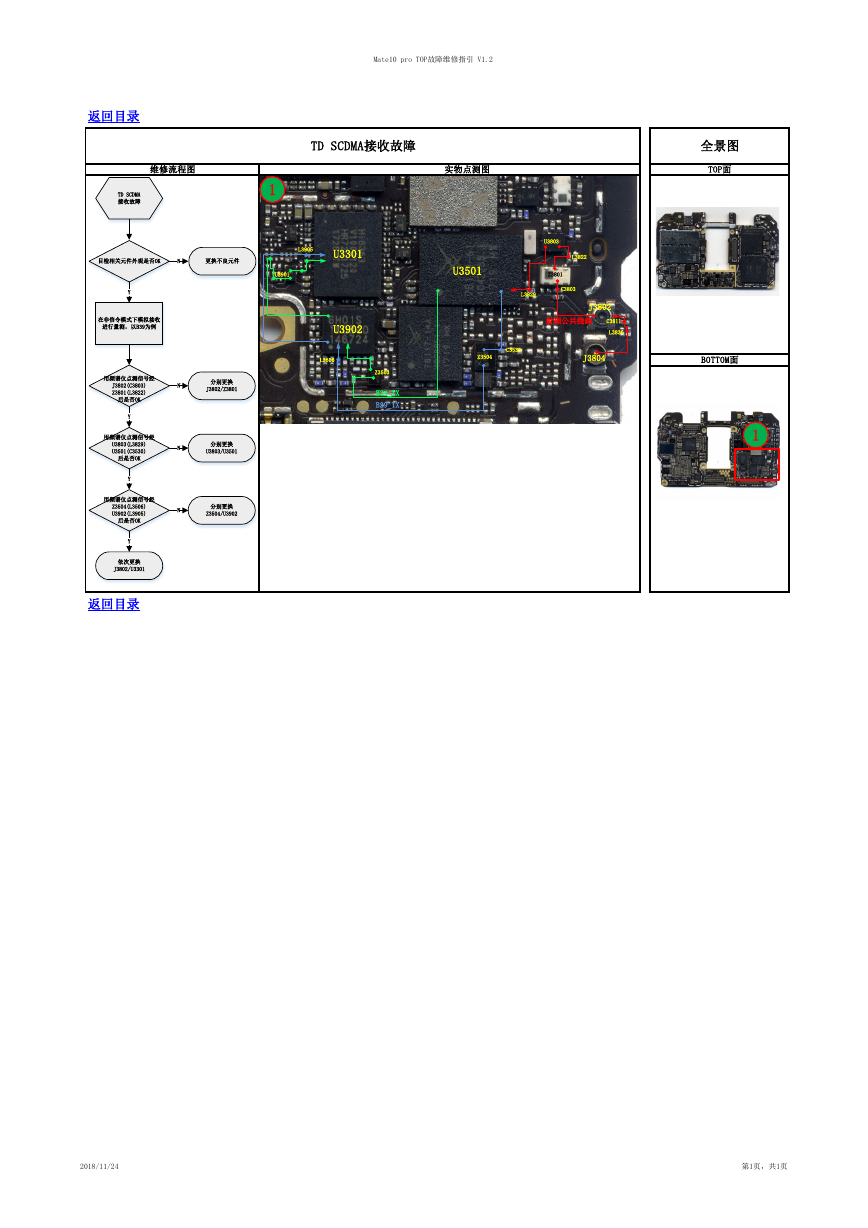

Mate10 pro TOP故障维修指引 V1.2 返回目录 维修流程图 实物点测图 TD SCDMA接收故障 全景图 TOP面 TD SCDMA 接收故障 1 U3803 L3822 Z3801 C3803 L3829 J3802 射频公共线路 C3811 L3836 C3530 Z3504 J3804 BOTTOM面 1 目检相关元件外观是否OK N 更换不良元件 L3905 U3301 U3901 U3501 U3902 L3506 Z3503 B34_TX B39_TX Y 在非信令模式下模拟接收 进行量测，以B39为例 用频谱仪点测信号经 J3802(C3803) Z3801(L3822) 后是否OK Y 用频谱仪点测信号经 U3803(L3829) U3501(C3530) 后是否OK Y 用频谱仪点测信号经 Z3504(L3506) U3902(L3905) 后是否OK Y 依次更换 J3802/U3301 返回目录 N N N 分别更换 J3802/Z3801 分别更换 U3803/U3501 分别更换 Z3504/U3902 2018/11/24 第1页，共1页
