电子与信息工程学院 课程设计报告 开课学期: 2018-2019 学年第一学期 课程名称: 单片机原理课程设计 项目名称: 基于 89C51 单片机的 LCD 显示屏 版电子时钟设计与仿真实现 电子信息科学与技术 电信 16 本 1 1609108041 李建 专 班 学 姓 业: 级: 号: 名: 合 作 者: 李建,孙朋 指导教师: 刘明华 2018 年 12 月 15 日
目 录 1 课程设计任务和要求 ..................................................... 1 1.1 设计任务.....................................................................................................................1 1.2 设计要求.....................................................................................................................1 2 设计方案 ............................................................... 1 2.1 工作原理.....................................................................................................................1 2.2 单片机系统方框图.....................................................................................................1 3 电路设计和软件设计 ..................................................... 2 3.1 电路设计.....................................................................................................................2 3.2 程序设计流程.............................................................................................................4 3.3 程序清单.....................................................................................................................5 4 电路仿真及结果分析 .................................................... 12 4.1 电路仿真...................................................................................................................12 4.2 结果分析...................................................................................................................14 5 课程设计小结与心得体会 ................................................ 14 6 成绩评定 .............................................................. 17
1 课程设计任务和要求 1.1 设计任务 利用单片机及 LCD1602 做成电子时钟显示,通过对单片机编程控制电子时钟计数, 对 LCD 接口编程达到调时功能,并能够完成基本时钟显示,符合实际设计技术指标要求。 1.2 设计要求 (1)使用字符型 LCD 显示器显示当前时间; (2)显示格式为“时时:分分:秒秒”; (3) 用 3 个功能键操作来设置当前时间; (4)当前时间的设置设置搭配报警器使用。 2 设计方案 2.1 工作原理 该电路设计由单片机最小电路、按键控制及报警部分、显示模块组成。将 LCD 数据 IO 接口从 P2 引出,可以实现命令、数据的写入和读取,按键控制可以对当前时间设置 达到实际电子钟功能;通过中断计数功能设置定时时间,合理的分离时间数据实现钟表 计数;将这些数据传送给 LCD1602 显示,首先对 LCD 编程写入命令或控制指令,然后在 该基础上写入该数据。 2.2 单片机系统方框图 根据电子钟电路的工作原理,采用 89C51 单片机构成的系统原理框图如图 2-1 所示。 图 2-1 系统原理框图 1

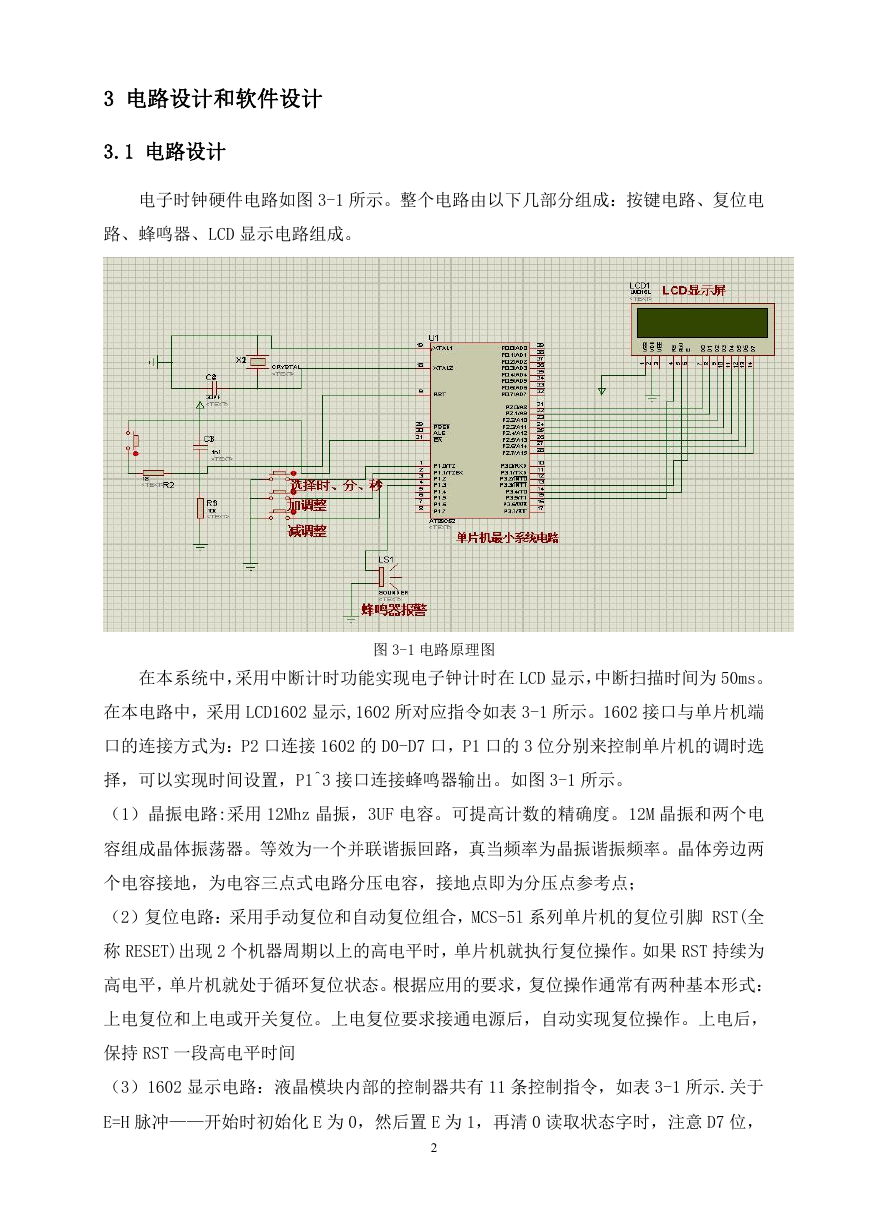

3 电路设计和软件设计 3.1 电路设计 电子时钟硬件电路如图 3-1 所示。整个电路由以下几部分组成:按键电路、复位电 路、蜂鸣器、LCD 显示电路组成。 图 3-1 电路原理图 在本系统中,采用中断计时功能实现电子钟计时在 LCD 显示,中断扫描时间为 50ms。 在本电路中,采用 LCD1602 显示,1602 所对应指令如表 3-1 所示。1602 接口与单片机端 口的连接方式为:P2 口连接 1602 的 D0-D7 口,P1 口的 3 位分别来控制单片机的调时选 择,可以实现时间设置,P1^3 接口连接蜂鸣器输出。如图 3-1 所示。 (1)晶振电路:采用 12Mhz 晶振,3UF 电容。可提高计数的精确度。12M 晶振和两个电 容组成晶体振荡器。等效为一个并联谐振回路,真当频率为晶振谐振频率。晶体旁边两 个电容接地,为电容三点式电路分压电容,接地点即为分压点参考点; (2)复位电路:采用手动复位和自动复位组合,MCS-5l 系列单片机的复位引脚 RST(全 称 RESET)出现 2 个机器周期以上的高电平时,单片机就执行复位操作。如果 RST 持续为 高电平,单片机就处于循环复位状态。根据应用的要求,复位操作通常有两种基本形式: 上电复位和上电或开关复位。上电复位要求接通电源后,自动实现复位操作。上电后, 保持 RST 一段高电平时间 (3)1602 显示电路:液晶模块内部的控制器共有 11 条控制指令,如表 3-1 所示.关于 E=H 脉冲——开始时初始化 E 为 0,然后置 E 为 1,再清 0 读取状态字时,注意 D7 位, 2
D7=1,禁止读写操作;D7=0,允许读写操作;所以对控制器每次进行读写操作前,必须 进行读写检测。(即后面的读忙子程序);其中显示地址 RAM 的对应缓冲区如图 3-2 所示。 LCD1602 程序编写流程:LCD1602 在了解完以上信息后便可以编写,这里我们把程 序分为以下几步: (1)定义 LCD1602 管脚,包括 RS,R/W,E。这里定义是指这些管脚分别接在单片机哪些 I/O 口上。示例如下: sbit EN=P3^4; sbit RS=P3^5; sbit RW=P3^6; (2)显示初始化,在这一步进行初始化及设置显示模式等操作,包括以下步骤: 设置显示方式、延时、清理显示缓存、设置显示模式 通常推荐的初始化过程如下: 延时 15ms 写指令 38H 延时 5ms 写指令 38H 延时 5ms 写指令 38H 延时 5ms 注:以上写 38H 指令可以看情况省略 1~2 步(以上都不检测忙信号); (以下都要检测忙信号) 写指令 38H 写指令 08H 关闭显示 写指令 01H 显示清屏 写指令 06H 光标移动设置 写指令 0cH 显示开及光标设置 (3)设置显示地址(写显示字符的位置)。 (4)写显示字符的数据。 3
图 3-2 LCD1602 内部 RAM 结构 3.2 程序设计流程 程序流程图如图 3-3 所示。 图 3-3 程序流程图 4
