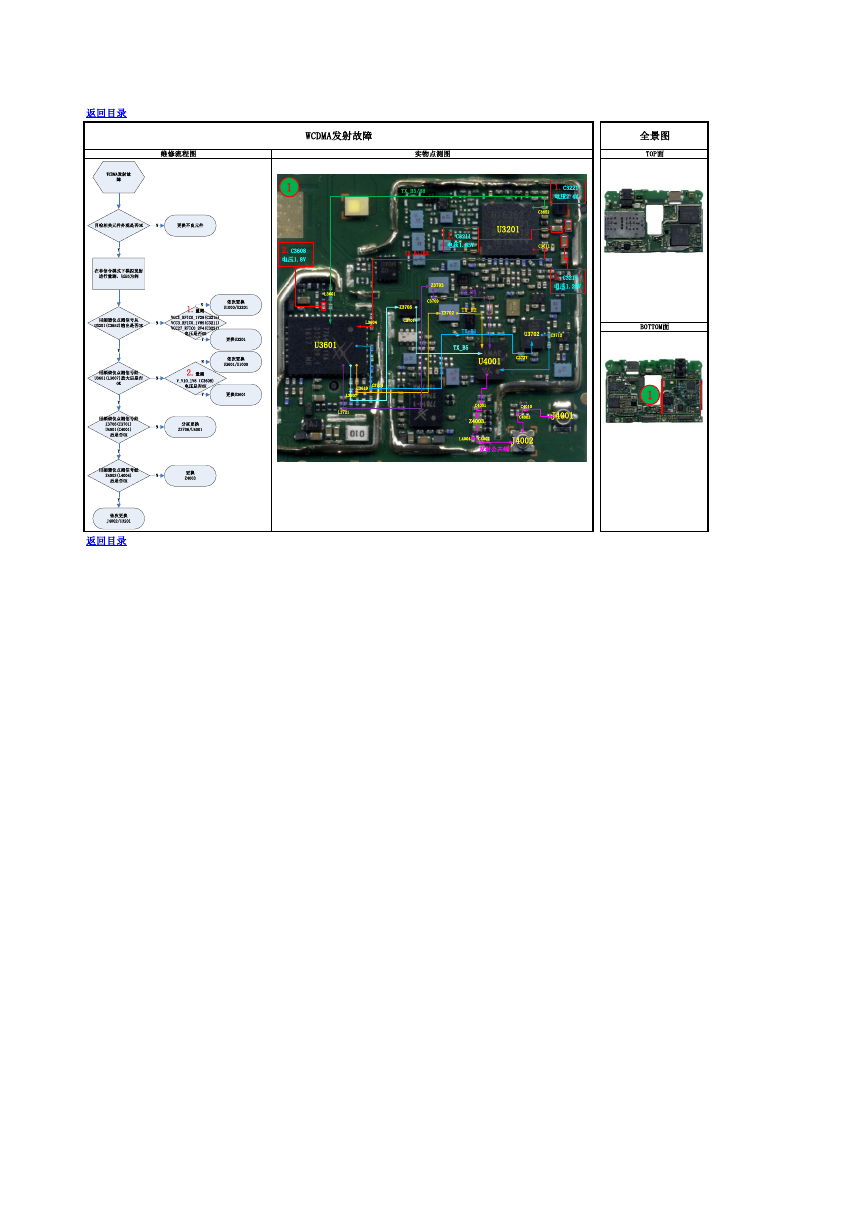

返回目录 维修流程图 实物点测图 WCDMA发射故障 全景图 TOP面 1 2.C3608 电压1.8V TX_B5/B8 TX_B1/B2 U3201 1.C3211 电压1.85V L3601 U3601 Z3706 C3701 L3604 Z3703 C3709 TX_B8 Z3702 TX_B2 TX_B1 TX_B5 1.C3221 电压2.4V C3652 C3611 1.C3215 电压1.29V U3702 C3712 BOTTOM面 C3714 C3619 L3607 L3721 U4001 C3727 C4001 Z4003 C4010 C4003 J4001 L4004 C4002 J4002 发射公共线 1 返回目录 WCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B5为例用频谱仪点测信号从U3201(C3652)输出是否OK1.量测VCC1_RFIC0_1V29(C3215) VCC3_RFIC0_1V85(C3211)VCC27_RFIC0_2V4(C3221)电压是否OK依次更换U1000/U3201用频谱仪点测信号经U3601(L3607)放大后是否OKNYYNY更换U3201更换Z4003依次更换U3601/U1000NNY2.量测V_VIO_1V8（C3608)电压是否OK更换U3601NY用频谱仪点测信号经Z4003(L4004)后是否OKNY依次更换J4002/U3201用频谱仪点测信号经Z3706(C3701)U4001(C4001)后是否OK分别更换Z3706/U4001NY
