2015 年重庆理工大学机械工程一考研真题 A 卷一、判断题（本大题 10 个小题，每小题 1 分，共 10 分，正确的打“√”，错误的打“X”） 1. 只要曲柄为原动件，则曲柄摇杆机构都具有急回特性。【】 2. 从动件为等加速等减速运动规律的凸轮机构具有刚性冲击。【】 3. 机构的压力角越大，其传力特性越差。【】 4. 齿轮传动的重合度与齿数多少有关，而与模数的大小无关。【】 5、渐开线齿轮传动的中心距略有偏差，其传动比必然受影响。【】 6. 在润滑良好，中等速度下，链传动的承载能力主要取决于链板的疲劳强度。【】 7、齿轮啮合传动时，小齿轮和大齿轮在啮合处的接触应力一定相等。【】 8、两轴对中性较差,有一定冲击振动,宜选用凸缘联轴器。【】 9. 滑动轴承设计时，其轴瓦上油孔或油槽应开在非承载区。【 10. 花键即可用于静连接，又可用于动连接。【二、单项选择题（本大题 10 个小题，每小题 2 分，共 20 分）】】 1. 四杆机构为曲柄摇杆机构，该机构中周转副和摆转副的个数应为（）。 A. 4、0 B. 3、1 C. 2、2 D. 1、3 2. 若发现直动滚子从动件盘形凸轮机构的压力角超过了许用值，且实际廓线又出现变尖的情况，此时应采取的改进措施是（） A. 适当减小滚子半径 B. 适当加大滚子半径 C. 适当减小基圆半径 D. 适当加大基圆半径 3. 在建立机械系统的等效动力学模型时，其等效的条件是等效构件与机械系统的（）。 A.力或力矩相等 B.质量或转动惯量相等 C.动能和外力所作功分别相等 D.驱动力与阻抗力分别相等 4. 铰链四杆机构满足杆长之和条件时，若要得到双曲柄机构，则机架一定是( ). A、最短杆 B、与最短杆相邻的构件 C、最长杆 D、与最短杆相对的构件 5．齿轮齿廓渐开线上对应压力角、曲率半径最小的圆就是（） A、齿根圆 B、基圆 C、分度圆 D、齿顶圆 6. 材料为铸铁的机械零件，在静强度计算时所用的许用应力 ] [ 等于（）。

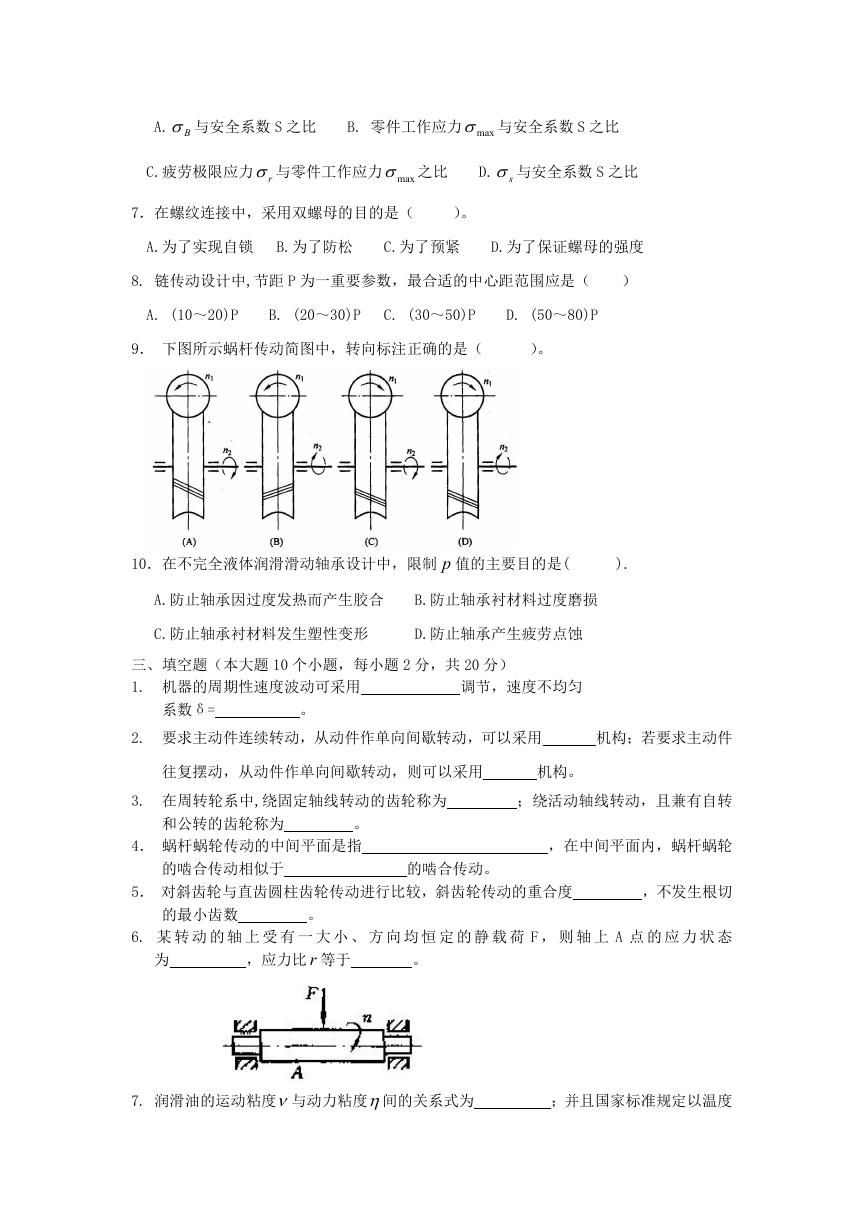

A. B 与安全系数 S 之比 B. 零件工作应力 max 与安全系数 S 之比 C.疲劳极限应力 r 与零件工作应力 max 之比 D. s 与安全系数 S 之比 7．在螺纹连接中，采用双螺母的目的是（）。 A.为了实现自锁 B.为了防松 C.为了预紧 D.为了保证螺母的强度 8. 链传动设计中,节距 P 为一重要参数，最合适的中心距范围应是（） A. (10～20)P B. (20～30)P C. (30～50)P D. (50～80)P 9．下图所示蜗杆传动简图中，转向标注正确的是（）。 10．在不完全液体润滑滑动轴承设计中，限制 p 值的主要目的是( ). A.防止轴承因过度发热而产生胶合 B.防止轴承衬材料过度磨损 C.防止轴承衬材料发生塑性变形 D.防止轴承产生疲劳点蚀三、填空题（本大题 10 个小题，每小题 2 分，共 20 分） 1. 机器的周期性速度波动可采用调节，速度不均匀系数δ= 。 2. 要求主动件连续转动，从动件作单向间歇转动，可以采用机构；若要求主动件往复摆动，从动件作单向间歇转动，则可以采用机构。 3. 在周转轮系中,绕固定轴线转动的齿轮称为；绕活动轴线转动，且兼有自转和公转的齿轮称为。 4．蜗杆蜗轮传动的中间平面是指的啮合传动相似于的啮合传动。，在中间平面内，蜗杆蜗轮 5．对斜齿轮与直齿圆柱齿轮传动进行比较，斜齿轮传动的重合度，不发生根切的最小齿数。 6. 某转动的轴上受有一大小、方向均恒定的静载荷 F ，则轴上 A 点的应力状态为，应力比 r 等于。 7. 润滑油的运动粘度与动力粘度间的关系式为；并且国家标准规定以温度

为 C 时测定出的运动粘度中心值作为润滑油的牌号。 8. 通常普通平键用于联接，导键和滑键用于联接。 9. 带传动将开始打滑而未打滑时，紧边拉力 F1 和松边拉力 F2 的比值 F1/F2 应等于，影响最大有效拉力 ecF 的三因素为。 10. 蜗杆传动中，己知蜗杆头数 1 z 2 ，模数 m 3.6 mm ，蜗杆分度圆直径 d 1  63 mm ，则蜗杆直径系数 q ；蜗轮螺旋角 2 。四、简答题（本大题有 4 个小题，每小题 10 分，共 40 分） 1、一对渐开线标准直齿轮相啮合，当实际中心距大于标准中心距时，试问： 1）其传动比是否发生变化，为什么？(2 分) 2）节圆与啮合角是否发生变化，与分度圆和压力角比较是怎样变化的？(3 分) 3）重合度是否发生变化，变大或是变小？(3 分) 4) 齿侧间隙和齿顶间隙变大或是变小? (2 分) 2. 图所示为双缸发动机的曲轴，试问： 1) 若该曲轴转动时存在不平衡现象，则属于那类不平衡问题？(5 分) 2) 若该转子经静平衡试验是平衡的，是否表明该转子一定是动平衡的？为什么？(5 分) 3. 图示为某零件的极限应力线图，已知其应力变化规律为应力比 r 等于常数，M 为工作点， M’为极限应力曲线上的点。试问：题 4-2 图 1）该零件工作点处的最大应力 max 和最小应力 min 各为多少？(4 分) 2）该零件的应力状态为何？应力比 r 的值等于多少？(3 分) 3）该零件计算安全系数 caS 的值为多少？(3 分)

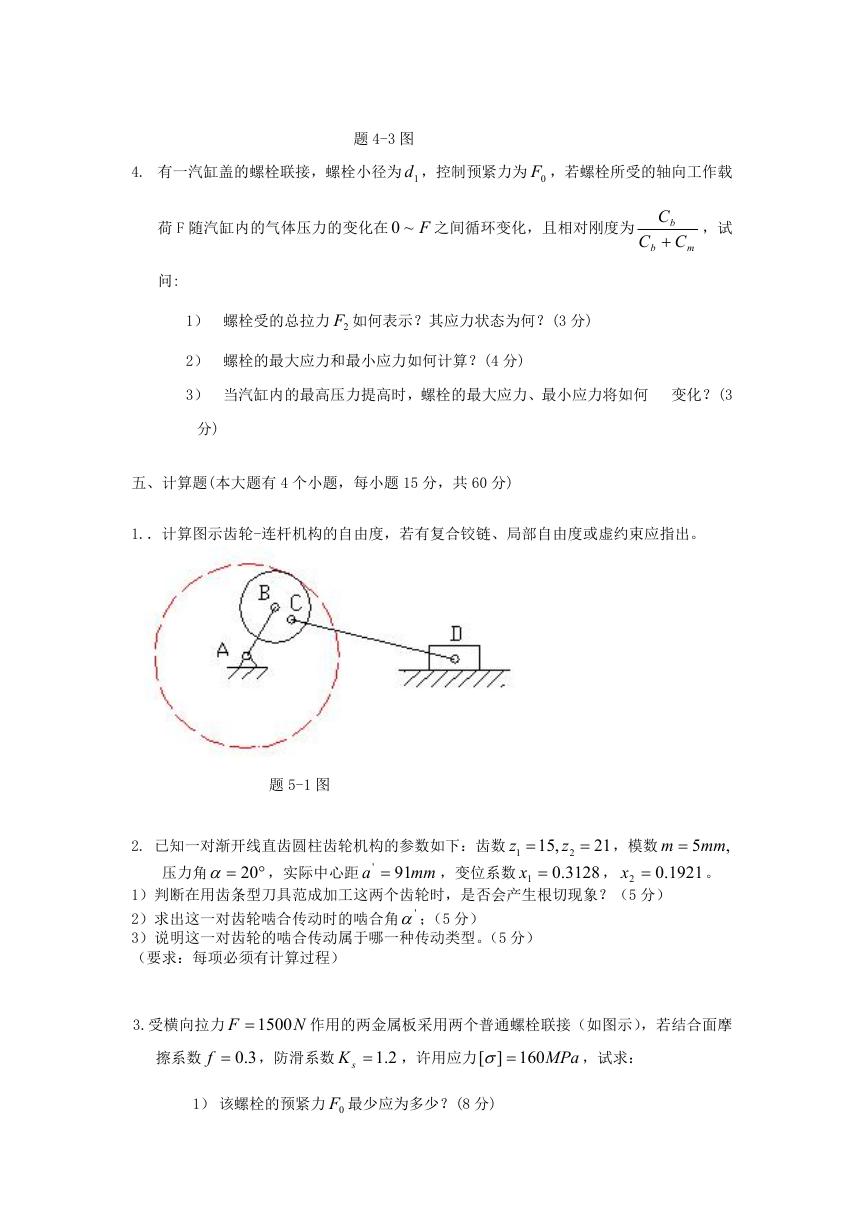

题 4-3 图 4. 有一汽缸盖的螺栓联接，螺栓小径为 1d ，控制预紧力为 0F ，若螺栓所受的轴向工作载荷 F 随汽缸内的气体压力的变化在 F~0 之间循环变化，且相对刚度为 C b C  m C b ，试问: 1）螺栓受的总拉力 2F 如何表示？其应力状态为何？(3 分) 2）螺栓的最大应力和最小应力如何计算？(4 分) 3）当汽缸内的最高压力提高时，螺栓的最大应力、最小应力将如何变化？(3 分) 五、计算题(本大题有 4 个小题，每小题 15 分，共 60 分) 1.．计算图示齿轮-连杆机构的自由度，若有复合铰链、局部自由度或虚约束应指出。题 5-1 图压力角  20  ，实际中心距 2. 已知一对渐开线直齿圆柱齿轮机构的参数如下：齿数 m  ，模数 .0 1921 2 x 1）判断在用齿条型刀具范成加工这两个齿轮时，是否会产生根切现象？（5 分） 2）求出这一对齿轮啮合传动时的啮合角 ' ；（5 分） 3）说明这一对齿轮的啮合传动属于哪一种传动类型。（5 分）（要求：每项必须有计算过程） z  1 1 x ，变位系数 ,15 2 21 z  3128 .0 ， 91 mm a '  , 5mm 。 3.受横向拉力 F 1500 N 作用的两金属板采用两个普通螺栓联接（如图示），若结合面摩  3.0f 擦系数，防滑系数 2.1sK ，许用应力 [  ] 160 MPa ，试求： 1）该螺栓的预紧力 0F 最少应为多少？(8 分)

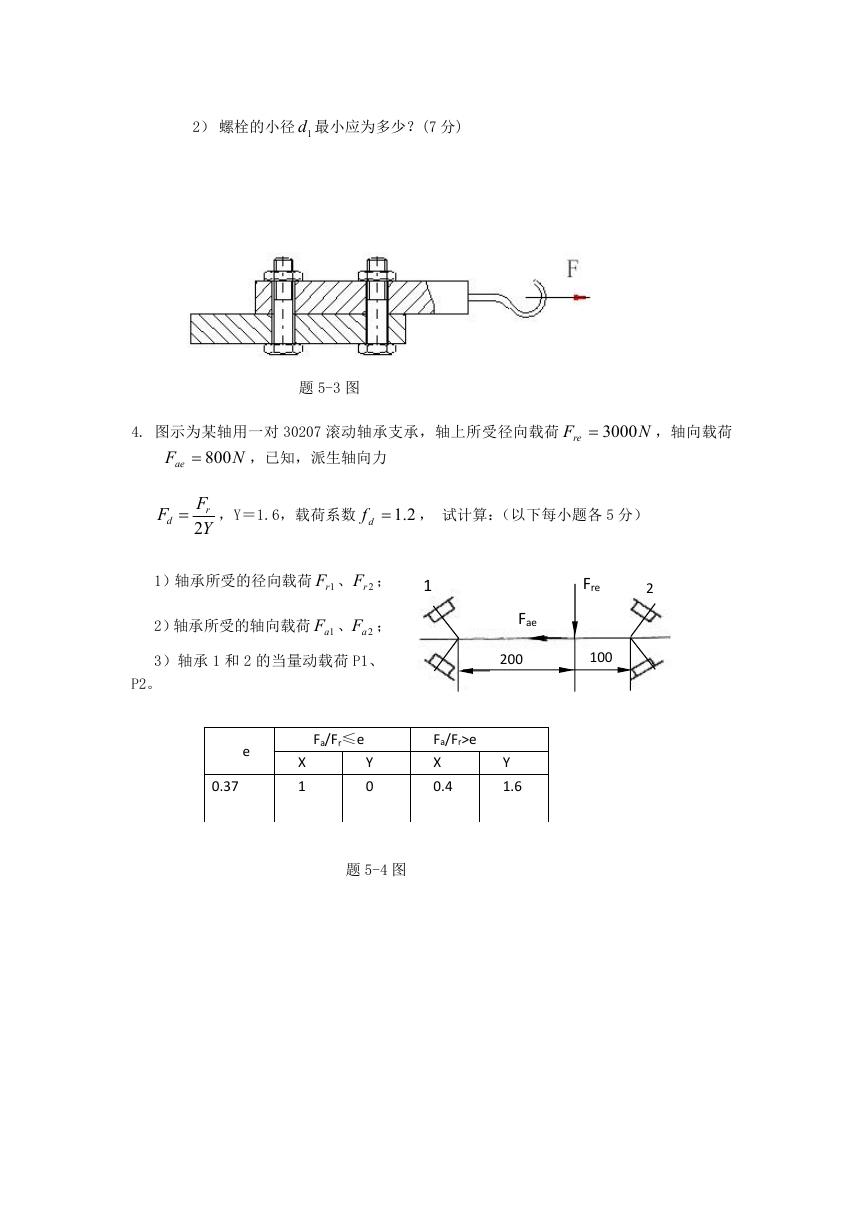

2）螺栓的小径 1d 最小应为多少？(7 分) 题 5-3 图 4. 图示为某轴用一对 30207 滚动轴承支承，轴上所受径向载荷 Fre  3000 N ，轴向载荷 Fae  800 N ，已知，派生轴向力 F d  ，Y＝1.6，载荷系数 F r 2 Y 2.1df ，试计算：（以下每小题各 5 分） 1）轴承所受的径向载荷 1rF 、 2rF ； 1 Fre 2 2）轴承所受的轴向载荷 1aF 、 2aF ； 3）轴承 1 和 2 的当量动载荷 P1、 P2。 Fae 200 100 e 0.37 Fa/Fr≤e X 1 Y 0 Fa/Fr>e X 0.4 Y 1.6 题 5-4 图
