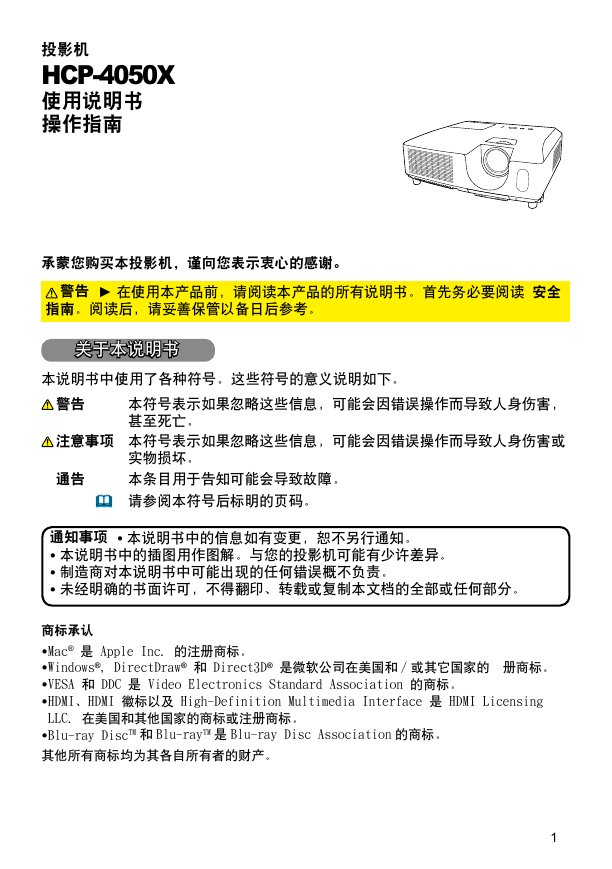

投影机 HCP-4050X 使用说明书. 操作指南承蒙您购买本投影机，谨向您表示衷心的感谢。警告 ► 在使用本产品前，请阅读本产品的所有说明书。首先务必要阅读安全指南。阅读后，请妥善保管以备日后参考。关于本说明书本说明书中使用了各种符号。这些符号的意义说明如下。警告注意事项通告  本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害，甚至死亡。本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害或实物损坏。本条目用于告知可能会导致故障。请参阅本符号后标明的页码。 • 本说明书中的信息如有变更，恕不另行通知。通知事项 • 本说明书中的插图用作图解。与您的投影机可能有少许差异。 • 制造商对本说明书中可能出现的任何错误概不负责。 • 未经明确的书面许可，不得翻印、转载或复制本文档的全部或任何部分。商标承认 •Mac® 是 Apple Inc. 的注册商标。 • Windows®, DirectDraw® 和 Direct3D® 是微软公司在美国和 / 或其它国家的㊟册商标。 •VESA 和 DDC 是 Video Electronics Standard Association 的商标。 • HDMI、HDMI 徽标以及 High-Definition Multimedia Interface 是 HDMI Licensing LLC. 在美国和其他国家的商标或注册商标。 • Blu-ray DiscTM 和 Blu-rayTM 是 Blu-ray Disc Association 的商标。其他所有商标均为其各自所有者的财产。 1

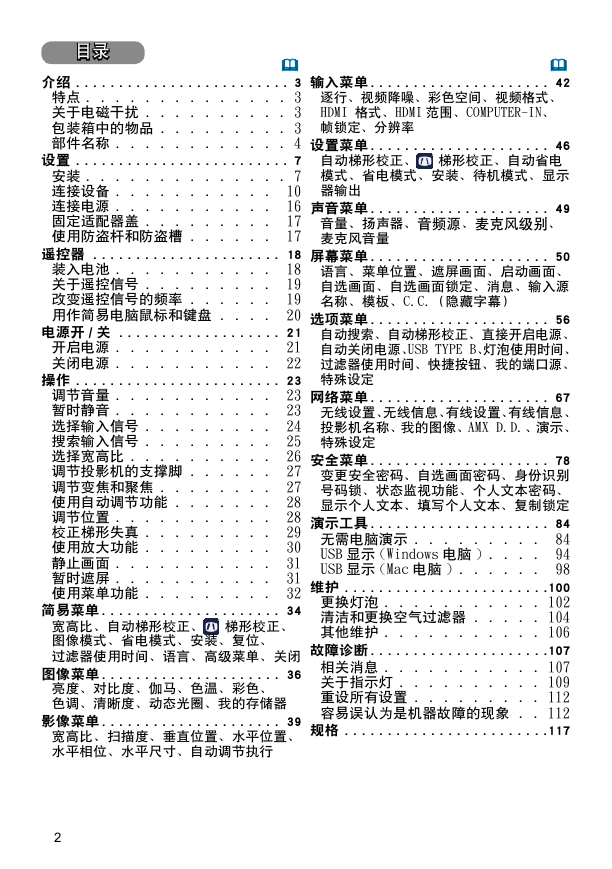

目录  介绍. . . . . . . . . . . . . . . . . . . . . . . . . . 3 特点. . . . . . . . . . . . . . . 3 关于电磁干扰. . . . . . . . . . . 3 包装箱中的物品. . . . . . . . . . 3 部件名称. . . . . . . . . . . . . 4 设置. . . . . . . . . . . . . . . . . . . . . . . . . . 7 安装. . . . . . . . . . . . . . . 7 连接设备. . . . . . . . . . . . 10 连接电源. . . . . . . . . . . . 16 固定适配器盖. . . . . . . . . . 17 使用防盗杆和防盗槽. . . . . . . 17 遥控器 . . . . . . . . . . . . . . . . . . . . . . . 18 装入电池. . . . . . . . . . . . 18 关于遥控信号. . . . . . . . . . 19 改变遥控信号的频率. . . . . . . 19 用作简易电脑鼠标和键盘. . . . . 20 电源开 / 关 . . . . . . . . . . . . . . . . . . . . 21 开启电源. . . . . . . . . . . . 21 关闭电源. . . . . . . . . . . . 22 操作. . . . . . . . . . . . . . . . . . . . . . . . . 23 调节音量. . . . . . . . . . . . 23 暂时静音. . . . . . . . . . . . 23 选择输入信号. . . . . . . . . . 24 搜索输入信号. . . . . . . . . . 25 选择宽高比. . . . . . . . . . . 26 调节投影机的支撑脚. . . . . . . 27 调节变焦和聚焦. . . . . . . . . 27 使用自动调节功能. . . . . . . . 28 调节位置. . . . . . . . . . . . 28 校正梯形失真. . . . . . . . . . 29 使用放大功能. . . . . . . . . . 30 静止画面. . . . . . . . . . . . 31 暂时遮屏. . . . . . . . . . . . 31 使用菜单功能. . . . . . . . . . 32 简易菜单. . . . . . . . . . . . . . . . . . . . . . 34 宽高比、自动梯形校正、图像模式、省电模式、安装、复位、. 过滤器使用时间、语言、高级菜单、.关闭图像菜单. . . . . . . . . . . . . . . . . . . . . . 36 梯形校正、亮度、对比度、伽马、色温、彩色、. 色调、清晰度、动态光圈、我的存储器影像菜单. . . . . . . . . . . . . . . . . . . . . . 39 宽高比、扫描度、垂直位置、水平位置、水平相位、水平尺寸、自动调节执行  输入菜单. . . . . . . . . . . . . . . . . . . . . . 42 逐行、视频降噪、彩色空间、视频格式、 HDMI.格式、HDMI 范围、COMPUTER-IN、. 帧锁定、分辨率设置菜单. . . . . . . . . . . . . . . . . . . . . . 46 自动梯形校正、模式、省电模式、安装、待机模式、显示器输出梯形校正、自动省电声音菜单. . . . . . . . . . . . . . . . . . . . . . 49 音量、扬声器、音频源、麦克风级别、麦克风音量屏幕菜单. . . . . . . . . . . . . . . . . . . . . . 50 语言、菜单位置、遮屏画面、启动画面、自选画面、自选画面锁定、消息、输入源名称、模板、C .C .（隐藏字幕）选项菜单. . . . . . . . . . . . . . . . . . . . . . 56 自动搜索、自动梯形校正、直接开启电源、自动关闭电源、USB.TYPE.B、灯泡使用时间、过滤器使用时间、快捷按钮、我的端口源、特殊设定网络菜单. . . . . . . . . . . . . . . . . . . . . . 67 无线设置、无线信息、有线设置、有线信息、投影机名称、我的图像、AMX.D .D .、演示、特殊设定安全菜单. . . . . . . . . . . . . . . . . . . . . . 78 变更安全密码、自选画面密码、身份识别号码锁、状态监视功能、个人文本密码、显示个人文本、填写个人文本、复制锁定演示工具. . . . . . . . . . . . . . . . . . . . . . 84 无需电脑演示. . . . . . . . . . 84 USB 显示 (Windows 电脑 ). . . . . 94 USB 显示 (Mac 电脑 ). . . . . . . 98 维护. . . . . . . . . . . . . . . . . . . . . . . . .100 更换灯泡. . . . . . . . . . . . 102 清洁和更换空气过滤器. . . . . . 104 其他维护. . . . . . . . . . . . 106 故障诊断. . . . . . . . . . . . . . . . . . . . . .107 相关消息. . . . . . . . . . . . 107 关于指示灯. . . . . . . . . . . 109 重设所有设置. . . . . . . . . . 112 容易误认为是机器故障的现象 . . . 112 规格. . . . . . . . . . . . . . . . . . . . . . . . .117 2

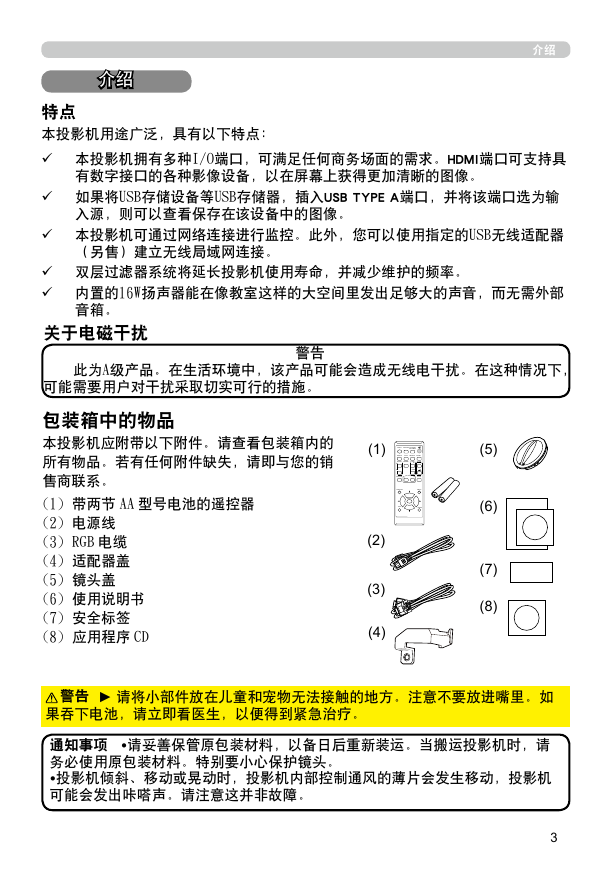

介绍介绍特点本投影机用途广泛，具有以下特点： ü 本投影机拥有多种I/O端口，可满足任何商务场面的需求。HDMI端口可支持具有数字接口的各种影像设备，以在屏幕上获得更加清晰的图像。 ü 如果将USB存储设备等USB存储器，插入USB.TYPE.A端口，并将该端口选为输入源，则可以查看保存在该设备中的图像。 ü 本投影机可通过网络连接进行监控。此外，您可以使用指定的USB无线适配器（另售）建立无线局域网连接。 ü 双层过滤器系统将延长投影机使用寿命，并减少维护的频率。 ü 内置的16W扬声器能在像教室这样的大空间里发出足够大的声音，而无需外部音箱。关于电磁干扰此为A级产品。在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。警告包装箱中的物品本投影机应附带以下附件。请查看包装箱内的所有物品。若有任何附件缺失，请即与您的销售商联系。 (1) 带两节 AA 型号电池的遥控器 (2) 电源线 (3) RGB 电缆 (4) 适配器盖 (5) 镜头盖 (6) 使用说明书 (7) 安全标签 (8) 应用程序 CD VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE ON OFF PAGE UP DOWN VOLUME ＋ー KEYSTONE 1 MY BUTTON 2 MUTE POSITION MENU ENTER ESC RESET (1) (2) (3) (4) (5) (6) (7) (8) 警告 ► 请将小部件放在儿童和宠物无法接触的地方。注意不要放进嘴里。如果吞下电池，请立即看医生，以便得到紧急治疗。 •请妥善保管原包装材料，以备日后重新装运。当搬运投影机时，请通知事项务必使用原包装材料。特别要小心保护镜头。 •投影机倾斜、移动或晃动时，投影机内部控制通风的薄片会发生移动，投影机可能会发出咔嗒声。请注意这并非故障。 3

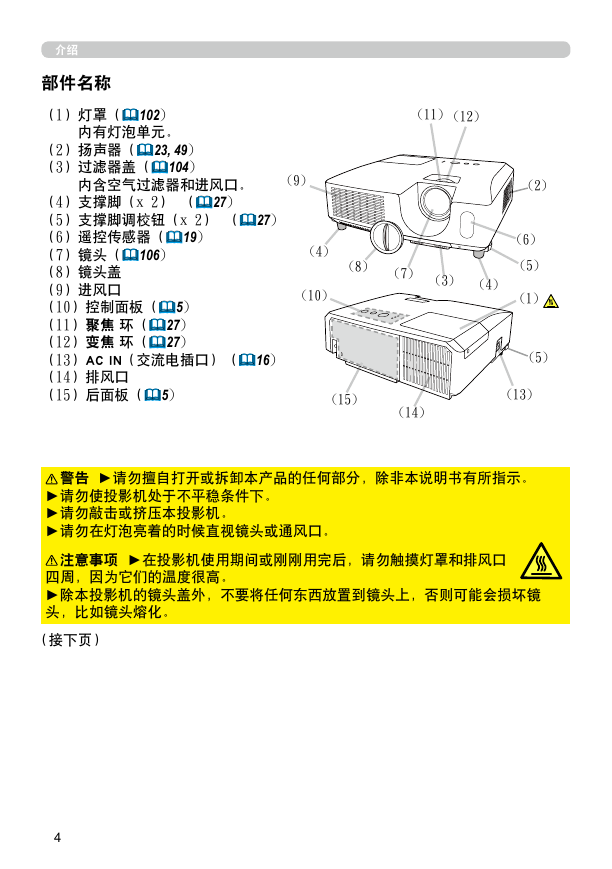

介绍部件名称（1）灯罩（102) 内有灯泡单元。（2）扬声器（23, 49) （3）过滤器盖（104) 内含空气过滤器和进风口。（4）支撑脚（x 2）（27) （5）支撑脚调校钮（x 2）（27) （6）遥控传感器（19) （7）镜头（106) （8）镜头盖（9）进风口（10）控制面板（5) （11）聚焦.环（27) （12）变焦.环（27) （13）AC.IN（交流电插口）（16) （14）排风口（15）后面板（5) (9) (4) (10) (11) (12) (2) (6) (5) (1) (5) (13) (8) (7) (3) (4) (15) (14) 警告 ►请勿擅自打开或拆卸本产品的任何部分，除非本说明书有所指示。 ►请勿使投影机处于不平稳条件下。 ►请勿敲击或挤压本投影机。 ►请勿在灯泡亮着的时候直视镜头或通风口。四周，因为它们的温度很高。 ►除本投影机的镜头盖外，不要将任何东西放置到镜头上，否则可能会损坏镜头，比如镜头熔化。注意事项 ►在投影机使用期间或刚刚用完后，请勿触摸灯罩和排风口（接下页） 4

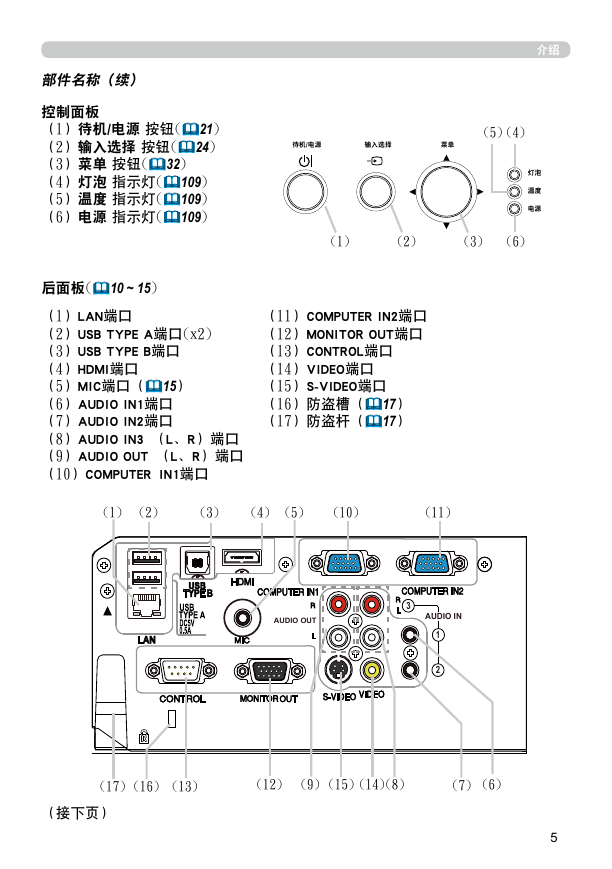

介绍 (5) (4) (1) (2) (3) (6) （11）COMPUTER.IN2端口（12）MONITOR.OUT端口（13）CONTROL端口（14）VIDEO端口（15）S-VIDEO端口（16）防盗槽（17）（17）防盗杆（17）部件名称（续）控制面板（1）待机/电源.按钮(21) （2）输入选择.按钮(24) （3）菜单.按钮(32) （4）灯泡.指示灯(109) （5）温度.指示灯(109) （6）电源.指示灯(109) 后面板(10 ~ 15) （1）LAN端口（2）USB.TYPE.A端口(x2) （3）USB.TYPE.B端口（4）HDMI端口（5）MIC端口（15）（6）AUDIO.IN1端口（7）AUDIO.IN2端口（8）AUDIO.IN3 （L、R）端口（9）AUDIO.OUT （L、R）端口（10）COMPUTER IN1端口 (1) (2) (3) (4) (5) (10) (11) AUDIO OUT 3 AUDIO IN 1 2 (17) (16) (13) (12) (9) (15) (14) (8) (7) (6) （接下页） 5

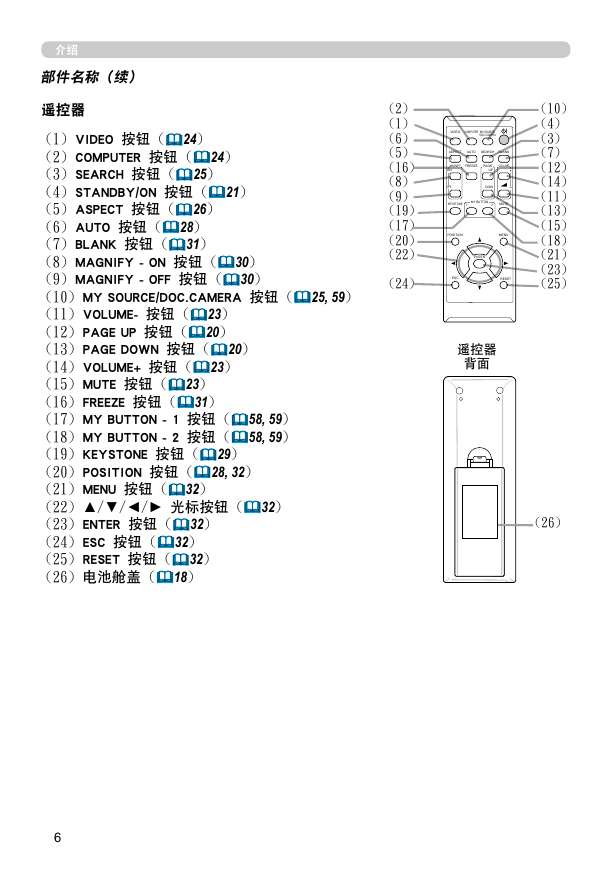

介绍部件名称（续）遥控器 (1) VIDEO 按钮 (24) (2) COMPUTER 按钮 (24) (3) SEARCH 按钮 (25) (4) STANDBY/ON 按钮 (21) (5) ASPECT 按钮 (26) (6) AUTO 按钮 (28) (7) BLANK 按钮 (31) (8) MAGNIFY.-.ON 按钮 (30) (9) MAGNIFY.-.OFF 按钮 (30) (10) MY.SOURCE/DOC .CAMERA 按钮 (25, 59) (11) VOLUME- 按钮 (23) (12) PAGE.UP 按钮 (20) (13) PAGE.DOWN 按钮 (20) (14) VOLUME+ 按钮 (23) (15) MUTE 按钮 (23) (16) FREEZE 按钮 (31) (17) MY.BUTTON.-.1 按钮 (58, 59) (18) MY.BUTTON.-.2 按钮 (58, 59) (19) KEYSTONE 按钮 (29) (20) POSITION 按钮 (28, 32) (21) MENU 按钮 (32) (22) ▲/▼/◄/► 光标按钮 (32) (23) ENTER 按钮 (32) (24) ESC 按钮 (32) (25) RESET 按钮 (32) (26) 电池舱盖 (18) (2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22) (24) VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE ON OFF PAGE UP DOWN VOLUME KEYSTONE MY BUTTON MUTE POSITION MENU ENTER ESC RESET 遥控器背面 (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25) (26) 6

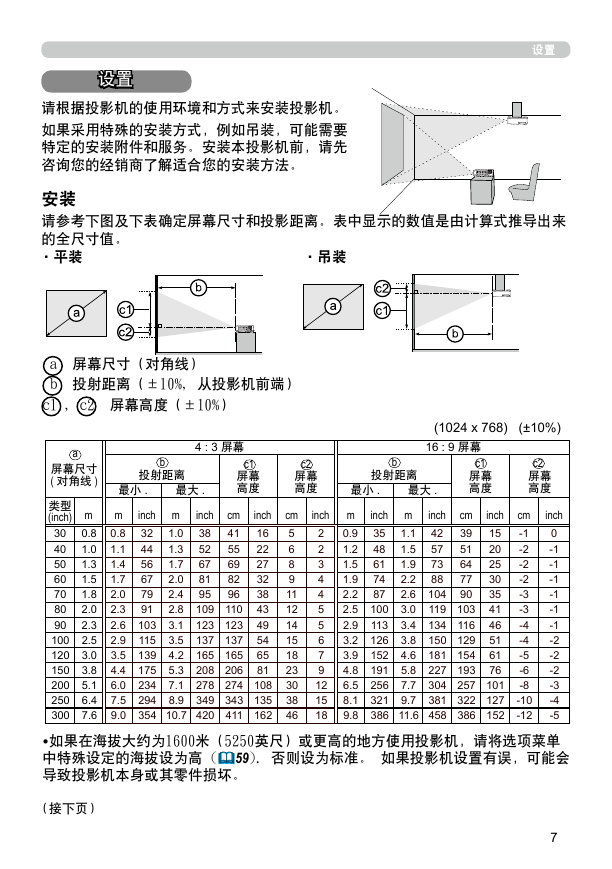

设置设置请根据投影机的使用环境和方式来安装投影机。如果采用特殊的安装方式，例如吊装，可能需要特定的安装附件和服务。安装本投影机前，请先咨询您的经销商了解适合您的安装方法。安装请参考下图及下表确定屏幕尺寸和投影距离。表中显示的数值是由计算式推导出来的全尺寸值。・平装・吊装 a 屏幕尺寸（对角线） b 投射距离（±10%, 从投影机前端） c1 , c2 屏幕高度（±10%） a 屏幕尺寸 ( 对角线 ) 4 : 3 屏幕 b 投射距离最小 . 最大 . c1 屏幕高度类型 (inch) m 30 40 50 60 70 80 90 100 120 150 200 250 300 cm inch inch m m inch 16 41 38 1.0 32 22 55 52 1.3 44 69 27 67 1.7 56 32 82 81 2.0 67 38 95 96 2.4 79 109 110 43 91 2.8 123 123 49 103 3.1 137 137 54 115 3.5 65 165 165 139 4.2 208 206 81 175 5.3 278 274 108 234 7.1 349 343 135 294 8.9 354 10.7 420 411 162 0.8 0.8 1.0 1.1 1.3 1.4 1.5 1.7 1.8 2.0 2.0 2.3 2.3 2.6 2.5 2.9 3.0 3.5 3.8 4.4 5.1 6.0 6.4 7.5 7.6 9.0 c2 屏幕高度 cm inch 2 5 2 6 8 3 4 9 4 11 5 12 5 14 15 6 7 18 9 23 12 30 38 15 18 46 (1024 x 768) (±10%) 16 : 9 屏幕 c1 屏幕高度 c2 屏幕高度 b 投射距离最小 . 最大 . cm inch cm inch inch m m inch 0 -1 15 39 42 1.1 35 0.9 -1 -2 20 51 57 1.5 48 1.2 -2 -1 64 25 73 1.9 1.5 61 -1 -2 30 88 77 2.2 74 1.9 -1 -3 35 104 90 87 2.2 2.6 -1 -3 41 119 103 100 3.0 2.5 -1 -4 46 134 116 113 3.4 2.9 -4 -2 150 129 51 3.2 126 3.8 -2 -5 61 181 154 152 4.6 3.9 -2 -6 227 193 76 191 5.8 4.8 -3 304 257 101 -8 256 7.7 6.5 381 322 127 -10 -4 8.1 321 9.7 -5 386 11.6 458 386 152 -12 9.8 •如果在海拔大约为1600米（5250英尺）或更高的地方使用投影机，请将选项菜单中特殊设定的海拔设为高 (59). 否则设为标准。如果投影机设置有误，可能会导致投影机本身或其零件损坏。（接下页） 7

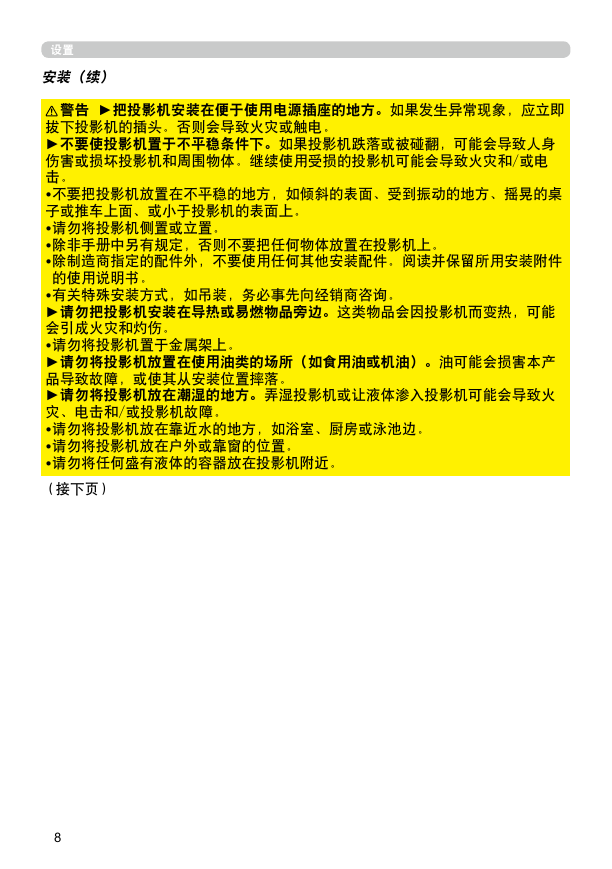

设置安装（续）警告 ►把投影机安装在便于使用电源插座的地方。如果发生异常现象，应立即拔下投影机的插头。否则会导致火灾或触电。 ►不要使投影机置于不平稳条件下。如果投影机跌落或被碰翻，可能会导致人身伤害或损坏投影机和周围物体。继续使用受损的投影机可能会导致火灾和/或电击。 •不要把投影机放置在不平稳的地方，如倾斜的表面、受到振动的地方、摇晃的桌子或推车上面、或小于投影机的表面上。 •请勿将投影机侧置或立置。 •除非手册中另有规定，否则不要把任何物体放置在投影机上。 • 除制造商指定的配件外，不要使用任何其他安装配件。阅读并保留所用安装附件的使用说明书。 •有关特殊安装方式，如吊装，务必事先向经销商咨询。 ►请勿把投影机安装在导热或易燃物品旁边。这类物品会因投影机而变热，可能会引成火灾和灼伤。 •请勿将投影机置于金属架上。 ►请勿将投影机放置在使用油类的场所（如食用油或机油）。油可能会损害本产品导致故障，或使其从安装位置摔落。 ►请勿将投影机放在潮湿的地方。弄湿投影机或让液体渗入投影机可能会导致火灾、电击和/或投影机故障。 •请勿将投影机放在靠近水的地方，如浴室、厨房或泳池边。 •请勿将投影机放在户外或靠窗的位置。 •请勿将任何盛有液体的容器放在投影机附近。（接下页） 8
