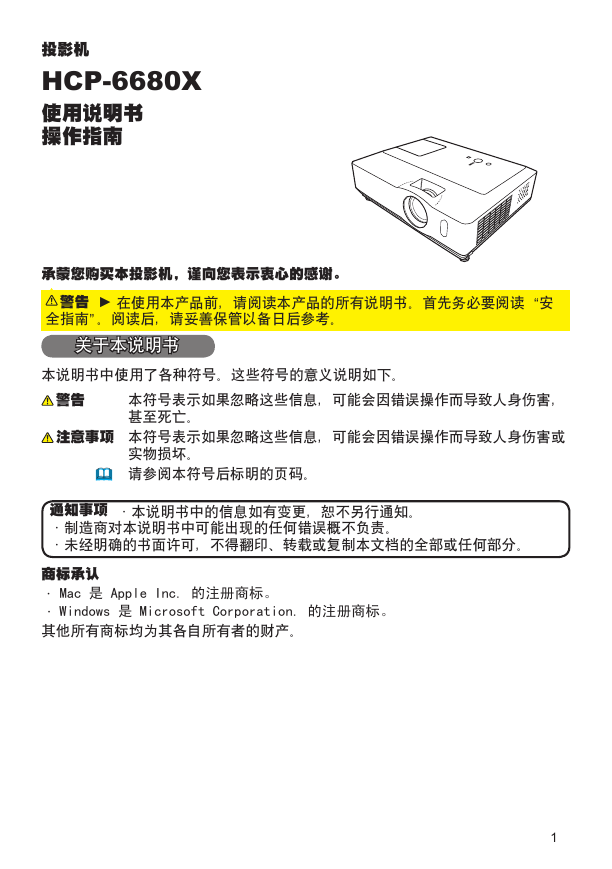

投影机 HCP-6680X 使用说明书操作指南承蒙您购买本投影机，谨向您表示衷心的感谢。警告 ► 在使用本产品前，请阅读本产品的所有说明书。首先务必要阅读“安全指南”。阅读后，请妥善保管以备日后参考。关于本说明书本说明书中使用了各种符号。这些符号的意义说明如下。警告注意事项  本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害，甚至死亡。本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害或实物损坏。请参阅本符号后标明的页码。 •本说明书中的信息如有变更，恕不另行通知。通知事项 •制造商对本说明书中可能出现的任何错误概不负责。 •未经明确的书面许可，不得翻印、转载或复制本文档的全部或任何部分。商标承认 • Mac 是 Apple Inc. 的注册商标。 • Windows 是 Microsoft Corporation. 的注册商标。其他所有商标均为其各自所有者的财产。

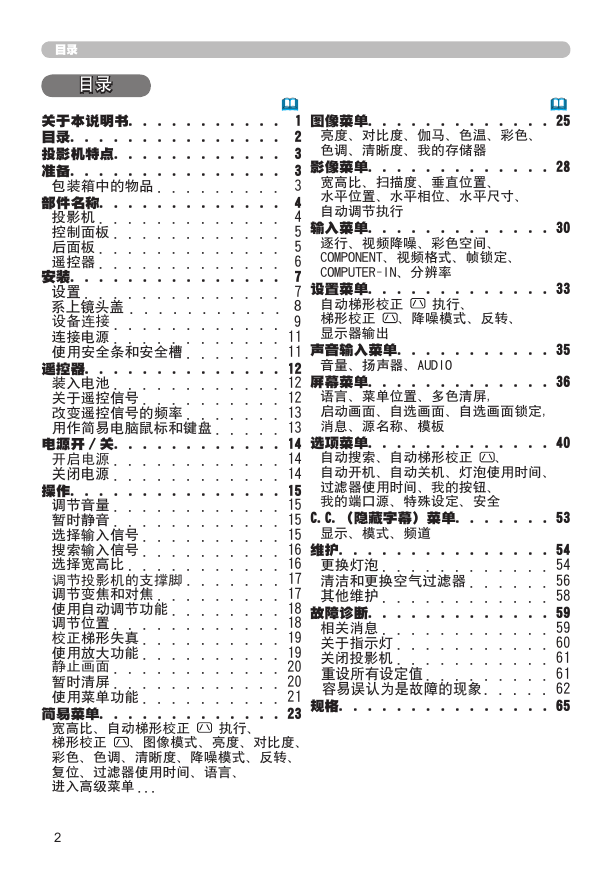

目录目录安装  关于本说明书. . . . . . . . . . . 1 目录. . . . . . . . . . . . . . . 2 投影机特点. . . . . . . . . . . . 3 准备. . . . . . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 部件名称. . . . . . . . . . . . . 4 投影机 . . . . . . . . . . . . . 4 控制面板 . . . . . . . . . . . . 5 后面板 . . . . . . . . . . . . . 5 遥控器 . . . . . . . . . . . . . 6 . . . . . . . . . . . . . . . 7 设置 . . . . . . . . . . . . . . 7 系上镜头盖 . . . . . . . . . . . 8 设备连接 . . . . . . . . . . . . 9 连接电源 . . . . . . . . . . . . 11 使用安全条和安全槽 . . . . . . . 11 遥控器. . . . . . . . . . . . . . 12 装入电池 . . . . . . . . . . . . 12 关于遥控信号 . . . . . . . . . . 12 改变遥控信号的频率 . . . . . . . 13 用作简易电脑鼠标和键盘 . . . . . 13 电源开 / 关. . . . . . . . . . . . 14 . . . . . . . . . . . . 14 . . . . . . . . . . . . 14 操作. . . . . . . . . . . . . . . 15 调节音量 . . . . . . . . . . . . 15 暂时静音 . . . . . . . . . . . . 15 选择输入信号 . . . . . . . . . . 15 搜索输入信号 . . . . . . . . . . 16 选择宽高比 . . . . . . . . . . . 16 调节投影机的支撑脚 . . . . . . . 17 调节变焦和对焦 . . . . . . . . . 17 使用自动调节功能 . . . . . . . . 18 调节位置 . . . . . . . . . . . . 18 校正梯形失真 . . . . . . . . . . 19 使用放大功能 . . . . . . . . . . 19 静止画面 . . . . . . . . . . . . 20 暂时清屏 . . . . . . . . . . . . 20 使用菜单功能 . . . . . . . . . . 21 简易菜单. . . . . . . . . . . . . 23 开启电源关闭电源执行、宽高比、自动梯形校正梯形校正、图像模式、亮度、对比度、彩色、色调、清晰度、降噪模式、反转、复位、过滤器使用时间、语言、进入高级菜单 ...  图像菜单. . . . . . . . . . . . . 25 亮度、对比度、伽马、色温、彩色、色调、清晰度、我的存储器影像菜单. . . . . . . . . . . . . 28 宽高比、扫描度、垂直位置、水平位置、水平相位、水平尺寸、自动调节执行输入菜单. . . . . . . . . . . . . 30 逐行、视频降噪、彩色空间、 COMPONENT、视频格式、帧锁定、 COMPUTER-IN、分辨率设置菜单. . . . . . . . . . . . . 33 自动梯形校正梯形校正、降噪模式、反转、显示器输出执行、声音输入菜单. . . . . . . . . . . 35 音量、扬声器、AUDIO 屏幕菜单. . . . . . . . . . . . . 36 语言、菜单位置、多色清屏，启动画面、自选画面、自选画面锁定，消息、源名称、模板选项菜单. . . . . . . . . . . . . 40 自动搜索、自动梯形校正、自动开机、自动关机、灯泡使用时间、过滤器使用时间、我的按钮、我的端口源、特殊设定、安全 C.C.（隐藏字幕）菜单. . . . . . . 53 显示、模式、频道维护. . . . . . . . . . . . . . . 54 更换灯泡 . . . . . . . . . . . . 54 清洁和更换空气过滤器 . . . . . . 56 其他维护 . . . . . . . . . . . . 58 故障诊断. . . . . . . . . . . . . 59 相关消息 . . . . . . . . . . . . 59 关于指示灯 . . . . . . . . . . . 60 关闭投影机 . . . . . . . . . . . 61 . . . . . . . . . 61 重设所有设定值容易误认为是故障的现象 . . . . . 62 规格. . . . . . . . . . . . . . . 65

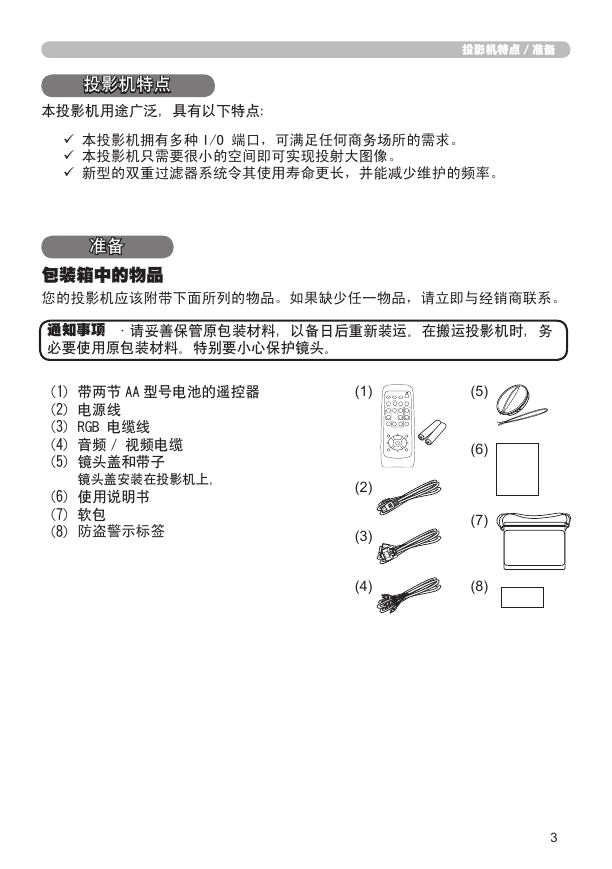

投影机特点 / 准备投影机特点本投影机用途广泛，具有以下特点： ü 本投影机拥有多种 I/O 端口，可满足任何商务场所的需求。 ü 本投影机只需要很小的空间即可实现投射大图像。 ü 新型的双重过滤器系统令其使用寿命更长，并能减少维护的频率。准备包装箱中的物品您的投影机应该附带下面所列的物品。如果缺少任一物品，请立即与经销商联系。通知事项必要使用原包装材料。特别要小心保护镜头。 •请妥善保管原包装材料，以备日后重新装运。在搬运投影机时，务 (1) 带两节 AA 型号电池的遥控器 (2) 电源线 (3) RGB 电缆线 (4) 音频 / 视频电缆 (5) 镜头盖和带子镜头盖安装在投影机上。 (6) 使用说明书 (7) 软包 (8) 防盗警示标签 VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE ON OFF PAGE UP DOWN VOLUME KEYSTONE MY BUTTON 1 2 MUTE POSITION MENU ENTER ESC RESET () (2) (3) (4) (5) (6) (7) (8)

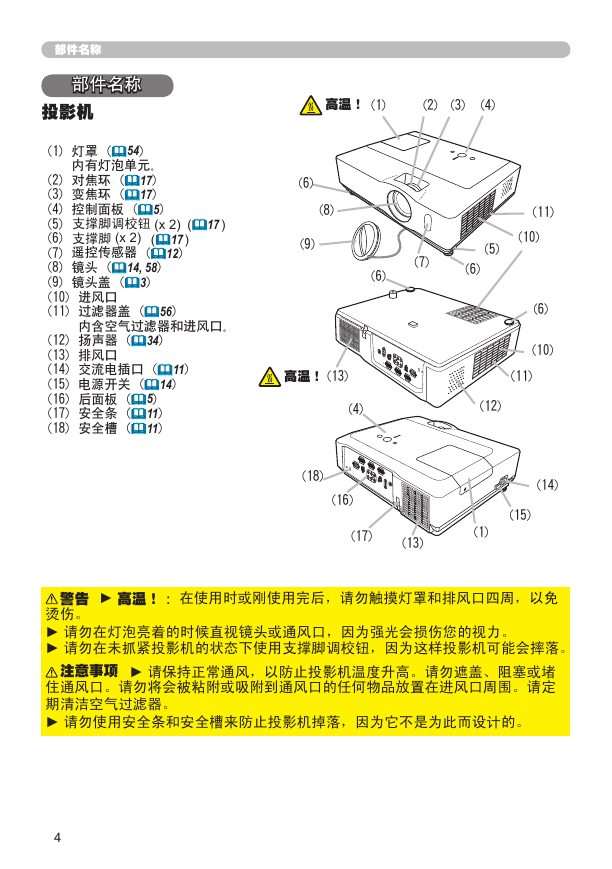

部件名称部件名称投影机 (1) 灯罩 (54) (12) 扬声器 (34) (13) 排风口 (14) 交流电插口 (11) (15) 电源开关 (14) (16) 后面板 (5) (17) 安全条 (11) (18) 安全槽 (11) 内有灯泡单元。 (2) 对焦环 (17) (3) 变焦环 (17) (4) 控制面板 (5) (5) (6) (7) (8) 镜头 (14, 58) (9) 镜头盖 (3) (10) 进风口 (11) 过滤器盖 (56) 17 支撑脚调校钮 (x ) ( ) 支撑脚 (x ) ( ) 17 (12) 遥控传感器内含空气过滤器和进风口。高温！ (1) (2) (3) (4) (6) (8) (9) (7) (6) (5) (6) (11) (10) (6) (10) 高温！ (13) (4) (11) (12) (18) (16) (17) (13) (14) (15) (1) ► 高温！ : 在使用时或刚使用完后，请勿触摸灯罩和排风口四周，以免警告烫伤。 ► 请勿在灯泡亮着的时候直视镜头或通风口，因为强光会损伤您的视力。 ► 请勿在未抓紧投影机的状态下使用支撑脚调校钮，因为这样投影机可能会摔落。注意事项 ► 请保持正常通风，以防止投影机温度升高。请勿遮盖、阻塞或堵住通风口。请勿将会被粘附或吸附到通风口的任何物品放置在进风口周围。请定期清洁空气过滤器。 ► 请勿使用安全条和安全槽来防止投影机掉落，因为它不是为此而设计的。

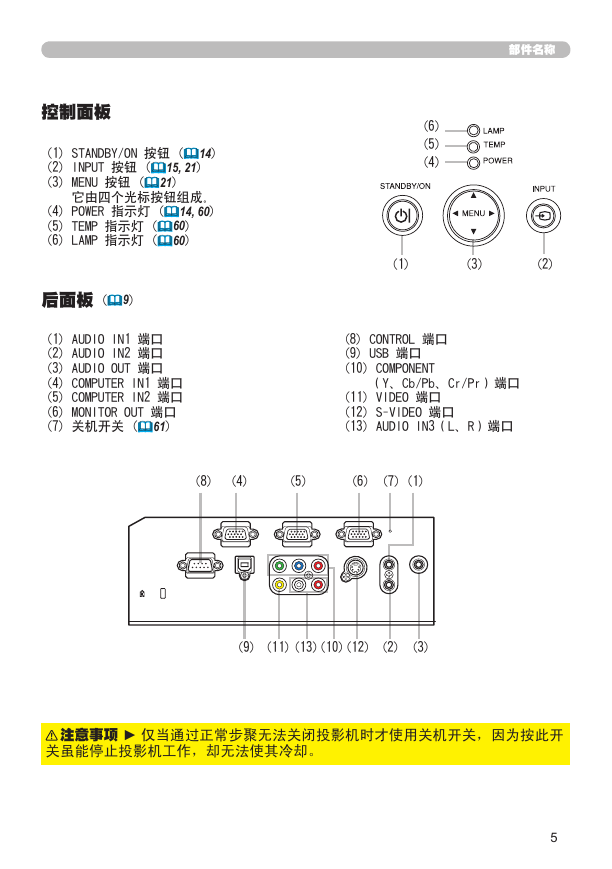

控制面板 (1) STANDBY/ON 按钮 (14) (2) INPUT 按钮 (15, 21) (3) MENU 按钮 (21) 它由四个光标按钮组成。 (4) POWER 指示灯 (14, 60) (5) TEMP 指示灯 (60) (6) LAMP 指示灯 (60) 后面板 (9) (1) AUDIO IN1 端口 (2) AUDIO IN2 端口 (3) AUDIO OUT 端口 (4) COMPUTER IN1 端口 (5) COMPUTER IN2 端口 (6) MONITOR OUT 端口 (7) 关机开关 (61) 部件名称 (6) (5) (4) (1) (3) (2) (8) CONTROL 端口 (9) USB 端口 (10) COMPONENT （Y、Cb/Pb、Cr/Pr）端口 (11) VIDEO 端口 (12) S-VIDEO 端口 (13) AUDIO IN3（L、R）端口 (8) (4) (5) (6) (7) (1) (9) (11) (13) (10) (12) (2) (3) 注意事项 ► 仅当通过正常步聚无法关闭投影机时才使用关机开关，因为按此开关虽能停止投影机工作，却无法使其冷却。

部件名称遥控器 (1) VIDEO 按钮 (16) (2) COMPUTER 按钮 (15) (3) SEARCH 按钮 (16) (4) STANDBY/ON 按钮 (14) (5) ASPECT 按钮 (16) (6) AUTO 按钮 (18) (7) BLANK 按钮 (20) (8) MAGNIFY - ON 按钮 (19) (9) MAGNIFY - OFF 按钮 (13, 19) (10) MY SOURCE/DOC.CAMERA 按钮 (42) (11) VOLUME- 按钮 (15) (12) PAGE UP 按钮 (13) (13) PAGE DOWN 按钮 (13) (14) VOLUME+ 按钮 (15) (15) MUTE 按钮 (15) (16) FREEZE 按钮 (20) (17) MY BUTTON - 1 按钮 (42) (18) MY BUTTON - 2 按钮 (42) (19) KEYSTONE 按钮 (19) (20) POSITION 按钮 (18, 21) (21) MENU 按钮 (21) (22) ▲/▼/◄/► 光标按钮 (13, 21, 22) (23) ENTER 按钮 (13, 21, 22) (24) ESC 按钮 (13, 21) (25) RESET 按钮 (13, 21, 22) (26) 电池舱盖 (12) (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25) (26) (2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22) (24) VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE ON OFF PAGE UP DOWN VOLUME KEYSTONE MY BUTTON 1 2 MUTE POSITION MENU ENTER ESC RESET 遥控器背面

安装安装请根据投影机的使用环境和方式来安装投影机。设置请参阅以下图表来确定投影图像尺寸和投影距离。表中显示的值是全屏时计算得出的：1024×768 a 屏幕尺寸（对角线） b 投影距离 (±10%) c , c 屏幕高度 (±10%) 平放吊装 a 屏幕尺寸 ( 对角线 ) inch m 0.8 0 0 .0 . 0 . 0 .8 0 80 .0 . 90 . 00 .0 0 .8 0 00 . . 0 00 . •投影机各侧与其他物体（如墙壁）之间请保持 30 cm 以上的距离。 •在进行特殊安装（如吊装）之前，请先与经销商联系。 16:9 屏幕 c1 c2 b 投影距离屏幕高度屏幕高度最小 cm inch cm inch inch m inch 0 - 9 8 .0 - - 0 . 0 - - . - - 0 9 .9 - - 0 90 89 . - - 0 . 0 - - 8 .9 - - 9 . - - 8 .9 - - 0 9 9 .9 -8 - 0 0 . - 0 8. 8 -0 8 . 8 - 9.8 - 最大 m . . .9 . . . . .9 . .8 .8 9.8 b 投影距离 4:3 屏幕 c1 c2 屏幕高度屏幕高度最小 cm inch inch m inch 0.9 . 9 0 8 . 8 8 0 .8 8 98 9 8 . 0 . 9 9 0 . 0 .0 9 0 . 0 8 . 8 08 .0 9 . 0.8 9.0 最大 m . . .8 . . .8 . . . . . 9.0 cm inch 8 9 8 9 0 8 8

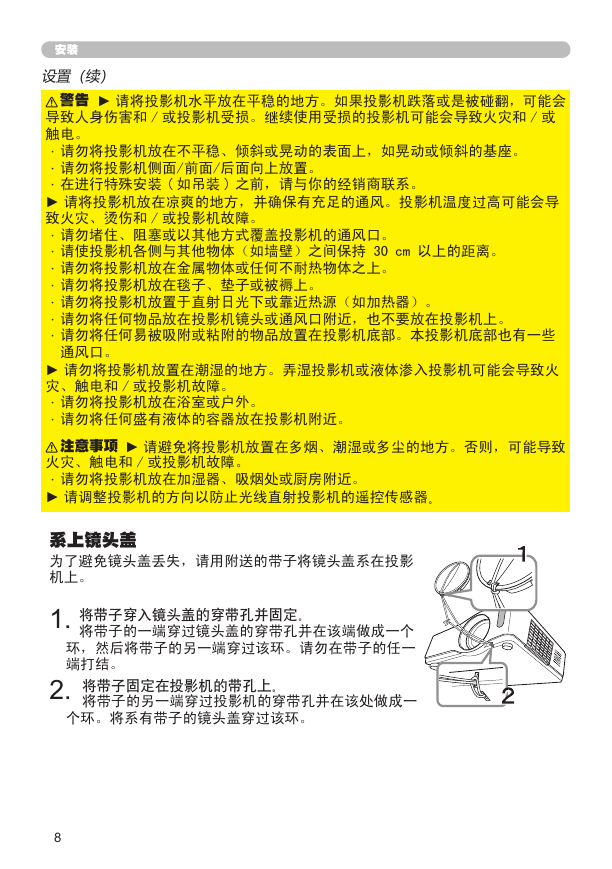

安装设置（续）警告 ► 请将投影机水平放在平稳的地方。如果投影机跌落或是被碰翻，可能会导致人身伤害和 / 或投影机受损。继续使用受损的投影机可能会导致火灾和 / 或触电。 •请勿将投影机放在不平稳、倾斜或晃动的表面上，如晃动或倾斜的基座。 •请勿将投影机侧面/前面/后面向上放置。 • 在进行特殊安装 ( 如吊装 ) 之前，请与你的经销商联系。 ► 请将投影机放在凉爽的地方，并确保有充足的通风。投影机温度过高可能会导致火灾、烫伤和 / 或投影机故障。 •请勿堵住、阻塞或以其他方式覆盖投影机的通风口。 •请使投影机各侧与其他物体（如墙壁）之间保持 30 cm 以上的距离。 •请勿将投影机放在金属物体或任何不耐热物体之上。 •请勿将投影机放在毯子、垫子或被褥上。 •请勿将投影机放置于直射日光下或靠近热源（如加热器）。 •请勿将任何物品放在投影机镜头或通风口附近，也不要放在投影机上。 • 请勿将任何易被吸附或粘附的物品放置在投影机底部。本投影机底部也有一些通风口。 ► 请勿将投影机放置在潮湿的地方。弄湿投影机或液体渗入投影机可能会导致火灾、触电和 / 或投影机故障。 •请勿将投影机放在浴室或户外。 •请勿将任何盛有液体的容器放在投影机附近。注意事项 ► 请避免将投影机放置在多烟、潮湿或多尘的地方。否则，可能导致火灾、触电和 / 或投影机故障。 •请勿将投影机放在加湿器、吸烟处或厨房附近。 ► 请调整投影机的方向以防止光线直射投影机的遥控传感器。系上镜头盖为了避免镜头盖丢失，请用附送的带子将镜头盖系在投影机上。 1. 将带子穿入镜头盖的穿带孔并固定。将带子的一端穿过镜头盖的穿带孔并在该端做成一个环，然后将带子的另一端穿过该环。请勿在带子的任一端打结。 2. 将带子固定在投影机的带孔上。个环。将系有带子的镜头盖穿过该环。将带子的另一端穿过投影机的穿带孔并在该处做成一 8
