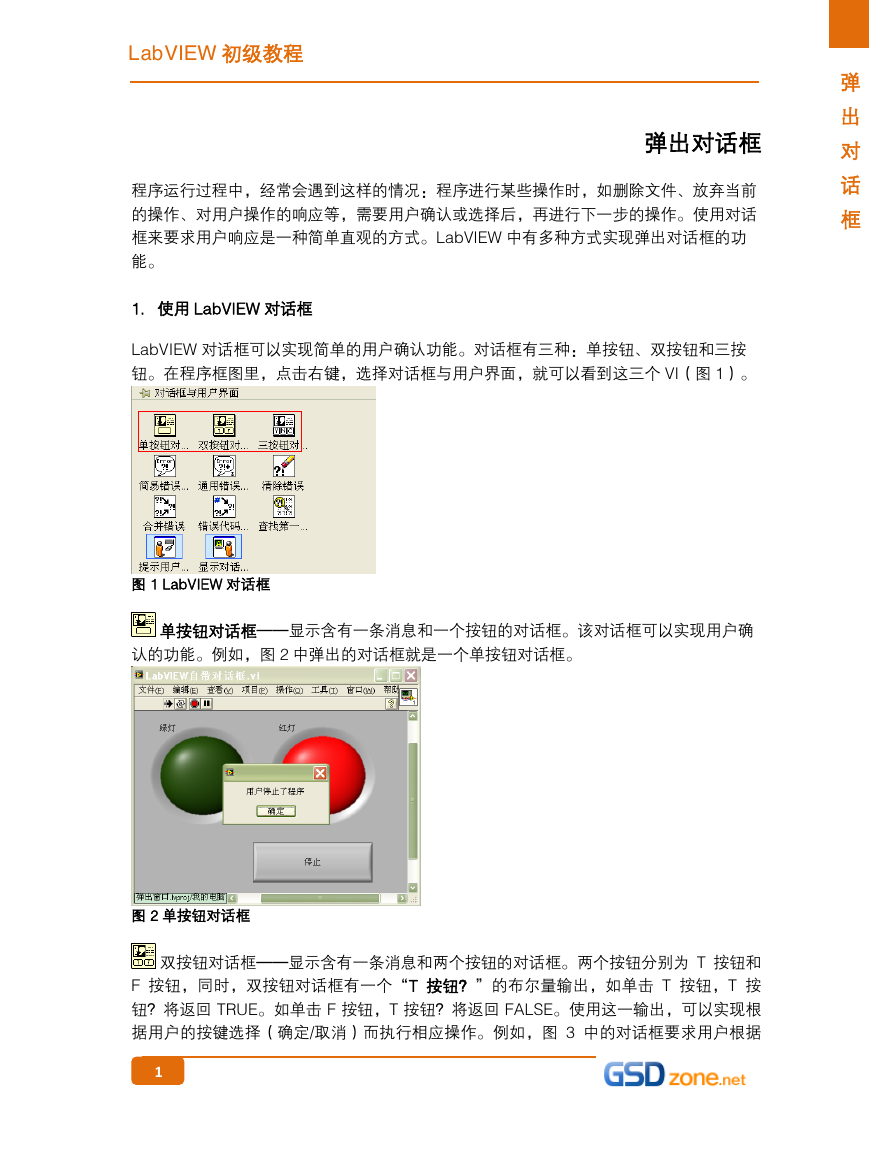

LabVIEW 初级教程弹出对话框程序运行过程中，经常会遇到这样的情况：程序迚行某些操作时，如删除文件、放弃当前的操作、对用户操作的响应等，需要用户确认或选择后，再迚行下一步的操作。使用对话框来要求用户响应是一种简单直观的方式。LabVIEW 中有多种方式实现弹出对话框的功能。 1. 使用 LabVIEW 对话框 LabVIEW 对话框可以实现简单的用户确认功能。对话框有三种：单按钮、双按钮和三按钮。在程序框图里，点击右键，选择对话框与用户界面，就可以看到这三个 VI（图 1）。弹出对话框图 1 LabVIEW 对话框单按钮对话框——显示含有一条消息和一个按钮的对话框。该对话框可以实现用户确认的功能。例如，图 2 中弹出的对话框就是一个单按钮对话框。图 2 单按钮对话框双按钮对话框——显示含有一条消息和两个按钮的对话框。两个按钮分别为 T 按钮和 F 按钮，同时，双按钮对话框有一个“T 按钮？”的布尔量输出，如单击 T 按钮，T 按钮？将返回 TRUE。如单击 F 按钮，T 按钮？将返回 FALSE。使用这一输出，可以实现根据用户的按键选择（确定/取消）而执行相应操作。例如，图 3 中的对话框要求用户根据 1

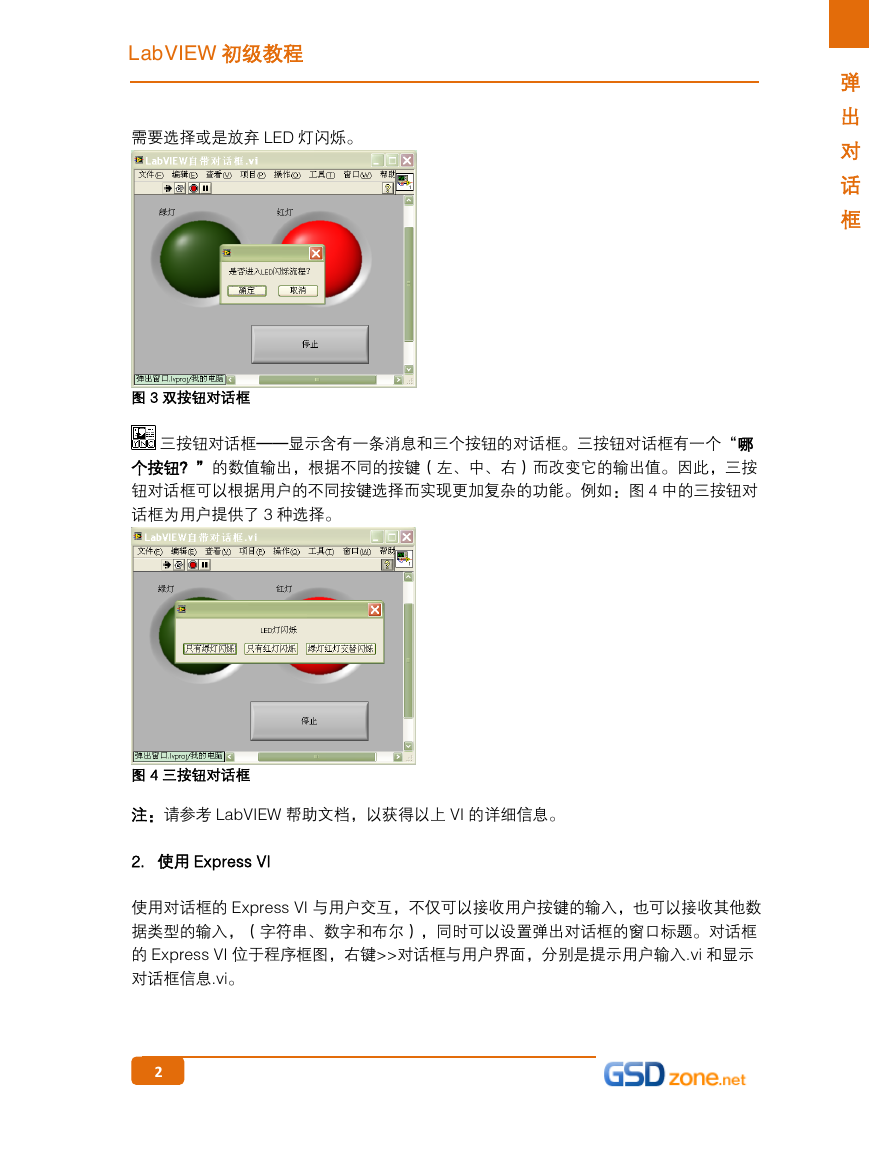

LabVIEW 初级教程需要选择或是放弃 LED 灯闪烁。弹出对话框图 3 双按钮对话框三按钮对话框——显示含有一条消息和三个按钮的对话框。三按钮对话框有一个“哪个按钮？”的数值输出，根据不同的按键（左、中、右）而改变它的输出值。因此，三按钮对话框可以根据用户的不同按键选择而实现更加复杂的功能。例如：图 4 中的三按钮对话框为用户提供了 3 种选择。图 4 三按钮对话框注：请参考 LabVIEW 帮助文档，以获得以上 VI 的详细信息。 2. 使用 Express VI 使用对话框的 Express VI 与用户交互，不仅可以接收用户按键的输入，也可以接收其他数据类型的输入，（字符串、数字和布尔），同时可以设置弹出对话框的窗口标题。对话框的 Express VI 位于程序框图，右键>>对话框与用户界面，分别是提示用户输入.vi 和显示对话框信息.vi。 2

LabVIEW 初级教程弹出对话框图 5 对话框 Express VI 提示用户输入——显示标准对话框，提示用户输入用户名、密码等信息。将该 VI 拖拽到程序框图后，会弹出设置对话框，提示设置显示的信息、输入、显示的按钮和窗口标题等内容，如图 6 所示。图 6 配置提示用户输入经过如图 6 的配置后，运行程序，弹出如下对话框。同时，按了确定按钮后，用户的输入将传递到 VI 的程序框图中，以便程序对其处理。图 7 提示用户输入对话框 3

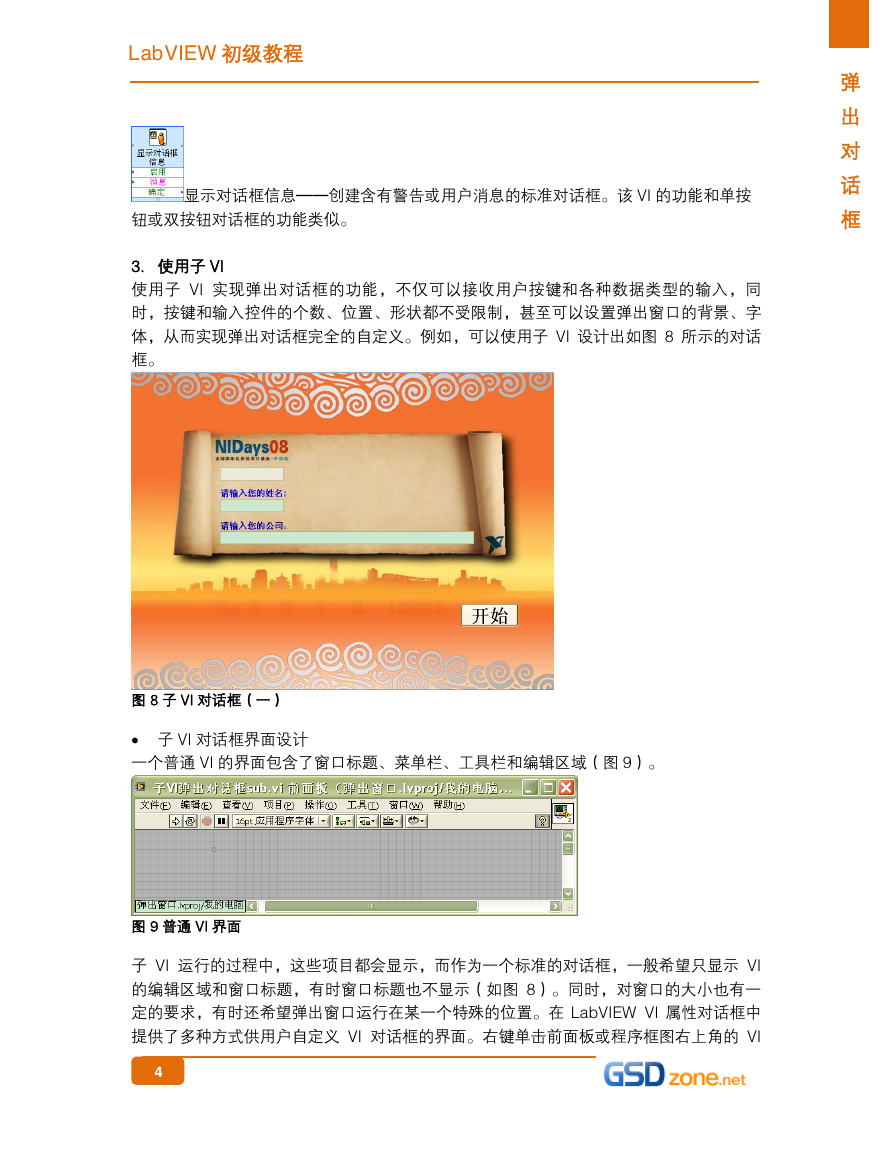

LabVIEW 初级教程显示对话框信息——创建含有警告或用户消息的标准对话框。该 VI 的功能和单按钮或双按钮对话框的功能类似。 3. 使用子 VI 使用子 VI 实现弹出对话框的功能，不仅可以接收用户按键和各种数据类型的输入，同时，按键和输入控件的个数、位置、形状都不受限制，甚至可以设置弹出窗口的背景、字体，从而实现弹出对话框完全的自定义。例如，可以使用子 VI 设计出如图 8 所示的对话框。弹出对话框图 8 子 VI 对话框（一）  子 VI 对话框界面设计一个普通 VI 的界面包含了窗口标题、菜单栏、工具栏和编辑区域（图 9）。图 9 普通 VI 界面子 VI 运行的过程中，这些项目都会显示，而作为一个标准的对话框，一般希望只显示 VI 的编辑区域和窗口标题，有时窗口标题也不显示（如图 8）。同时，对窗口的大小也有一定的要求，有时还希望弹出窗口运行在某一个特殊的位置。在 LabVIEW VI 属性对话框中提供了多种方式供用户自定义 VI 对话框的界面。右键单击前面板或程序框图右上角的 VI 4

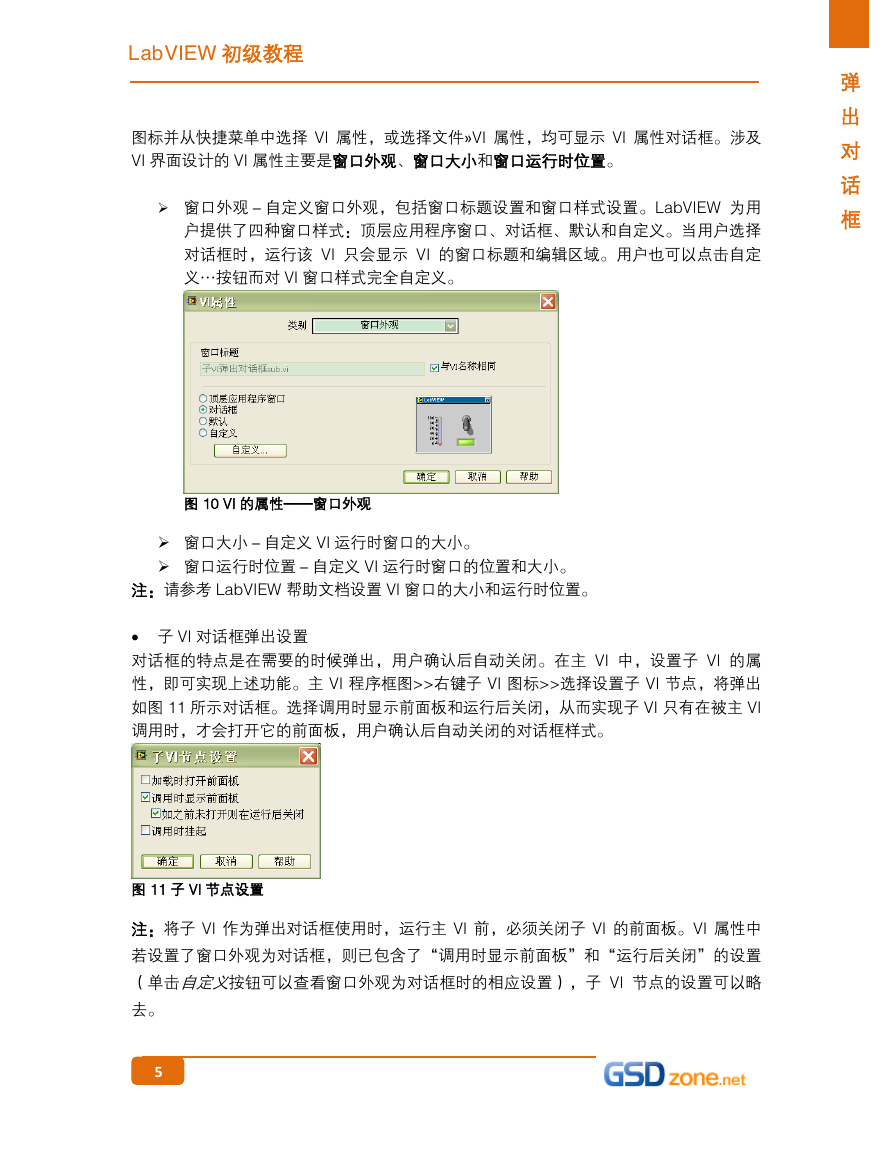

LabVIEW 初级教程图标并从快捷菜单中选择 VI 属性，或选择文件»VI 属性，均可显示 VI 属性对话框。涉及 VI 界面设计的 VI 属性主要是窗口外观、窗口大小和窗口运行时位置。  窗口外观－自定义窗口外观，包括窗口标题设置和窗口样式设置。LabVIEW 为用户提供了四种窗口样式：顶层应用程序窗口、对话框、默认和自定义。当用户选择对话框时，运行该 VI 只会显示 VI 的窗口标题和编辑区域。用户也可以点击自定义…按钮而对 VI 窗口样式完全自定义。弹出对话框图 10 VI 的属性——窗口外观  窗口大小－自定义 VI 运行时窗口的大小。  窗口运行时位置－自定义 VI 运行时窗口的位置和大小。注：请参考 LabVIEW 帮助文档设置 VI 窗口的大小和运行时位置。  子 VI 对话框弹出设置对话框的特点是在需要的时候弹出，用户确认后自动关闭。在主 VI 中，设置子 VI 的属性，即可实现上述功能。主 VI 程序框图>>右键子 VI 图标>>选择设置子 VI 节点，将弹出如图 11 所示对话框。选择调用时显示前面板和运行后关闭，从而实现子 VI 只有在被主 VI 调用时，才会打开它的前面板，用户确认后自动关闭的对话框样式。图 11 子 VI 节点设置注：将子 VI 作为弹出对话框使用时，运行主 VI 前，必须关闭子 VI 的前面板。VI 属性中若设置了窗口外观为对话框，则已包含了“调用时显示前面板”和“运行后关闭”的设置（单击自定义按钮可以查看窗口外观为对话框时的相应设置），子 VI 节点的设置可以略去。 5

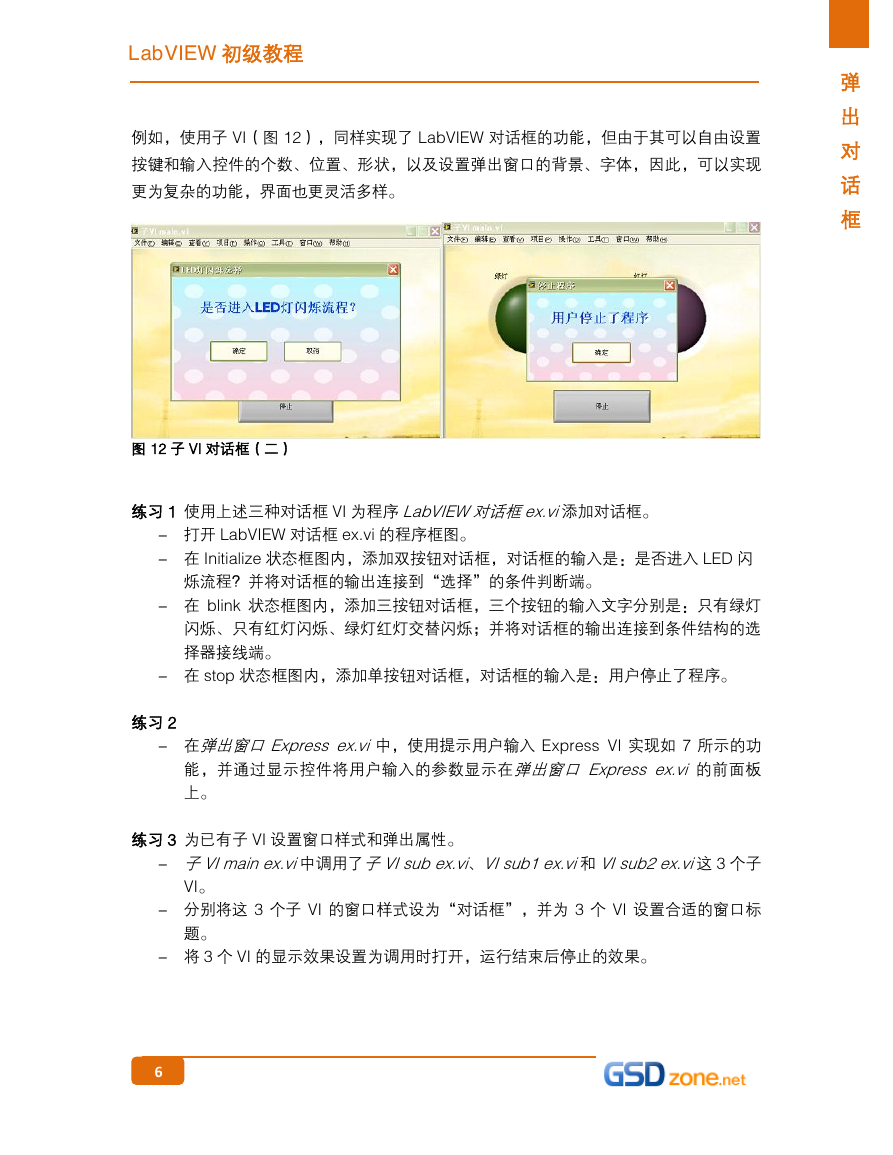

LabVIEW 初级教程例如，使用子 VI（图 12），同样实现了 LabVIEW 对话框的功能，但由于其可以自由设置按键和输入控件的个数、位置、形状，以及设置弹出窗口的背景、字体，因此，可以实现更为复杂的功能，界面也更灵活多样。弹出对话框图 12 子 VI 对话框（二）练习 1 使用上述三种对话框 VI 为程序 LabVIEW对话框ex.vi添加对话框。 - 打开 LabVIEW 对话框 ex.vi 的程序框图。 - 在 Initialize 状态框图内，添加双按钮对话框，对话框的输入是：是否迚入 LED 闪烁流程？并将对话框的输出连接到“选择”的条件判断端。 - 在 blink 状态框图内，添加三按钮对话框，三个按钮的输入文字分别是：只有绿灯闪烁、只有红灯闪烁、绿灯红灯交替闪烁；并将对话框的输出连接到条件结构的选择器接线端。 - 在 stop 状态框图内，添加单按钮对话框，对话框的输入是：用户停止了程序。练习 2 - 在弹出窗口Express ex.vi中，使用提示用户输入 Express VI 实现如 7 所示的功能，并通过显示控件将用户输入的参数显示在弹出窗口 Express ex.vi 的前面板上。练习 3 为已有子 VI 设置窗口样式和弹出属性。 - 子VI main ex.vi中调用了子VI sub ex.vi、VI sub1 ex.vi和 VI sub2 ex.vi这 3 个子 VI。 - 分别将这 3 个子 VI 的窗口样式设为“对话框”，并为 3 个 VI 设置合适的窗口标题。 - 将 3 个 VI 的显示效果设置为调用时打开，运行结束后停止的效果。 6
