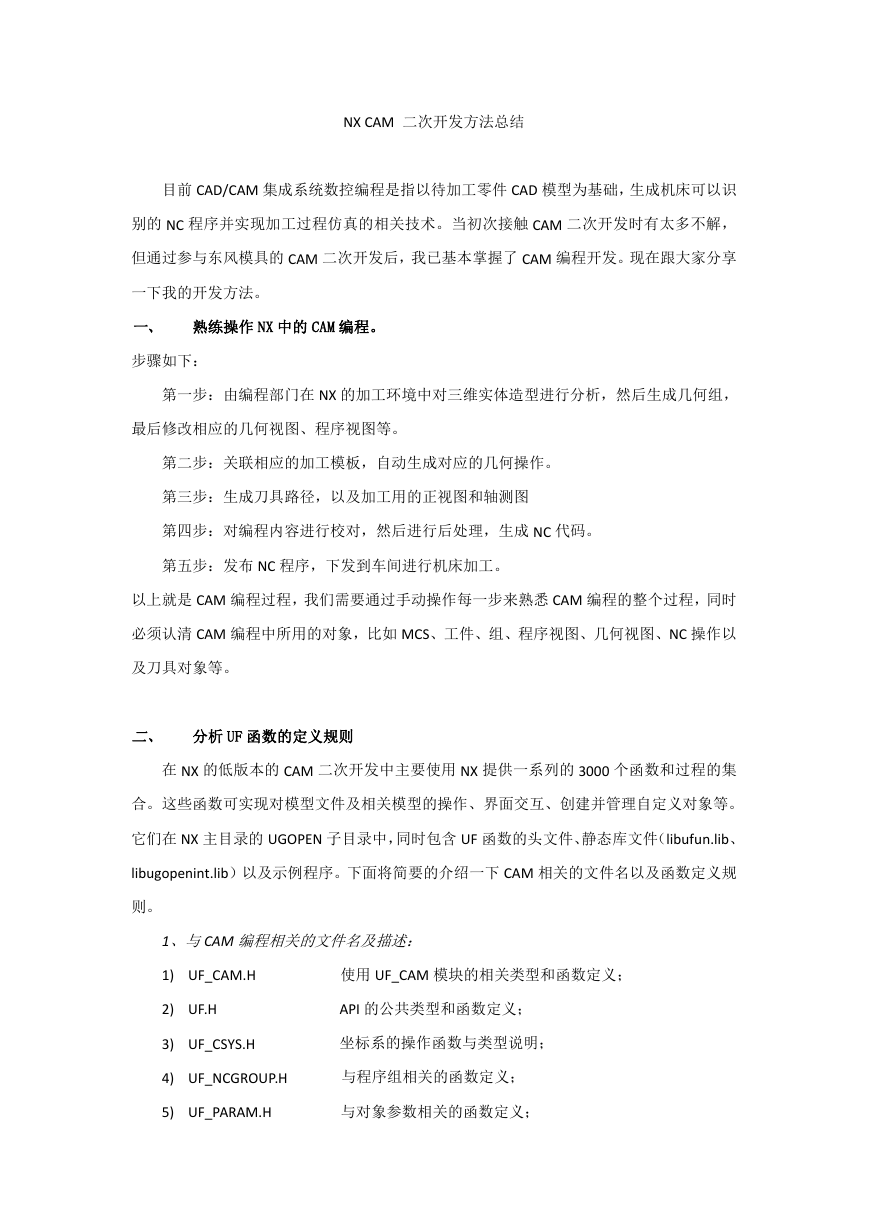

NX CAM 二次开发方法总结 目前 CAD/CAM 集成系统数控编程是指以待加工零件 CAD 模型为基础，生成机床可以识 别的 NC 程序并实现加工过程仿真的相关技术。当初次接触 CAM 二次开发时有太多不解， 但通过参与东风模具的 CAM 二次开发后，我已基本掌握了 CAM 编程开发。现在跟大家分享 一下我的开发方法。 一、 熟练操作 NX 中的 CAM 编程。 步骤如下： 第一步：由编程部门在 NX 的加工环境中对三维实体造型进行分析，然后生成几何组， 最后修改相应的几何视图、程序视图等。 第二步：关联相应的加工模板，自动生成对应的几何操作。 第三步：生成刀具路径，以及加工用的正视图和轴测图 第四步：对编程内容进行校对，然后进行后处理，生成 NC 代码。 第五步：发布 NC 程序，下发到车间进行机床加工。 以上就是 CAM 编程过程，我们需要通过手动操作每一步来熟悉 CAM 编程的整个过程，同时 必须认清 CAM 编程中所用的对象，比如 MCS、工件、组、程序视图、几何视图、NC 操作以 及刀具对象等。 二、 分析 UF 函数的定义规则 在 NX 的低版本的 CAM 二次开发中主要使用 NX 提供一系列的 3000 个函数和过程的集 合。这些函数可实现对模型文件及相关模型的操作、界面交互、创建并管理自定义对象等。 它们在 NX 主目录的 UGOPEN 子目录中，同时包含 UF 函数的头文件、静态库文件（libufun.lib、 libugopenint.lib）以及示例程序。下面将简要的介绍一下 CAM 相关的文件名以及函数定义规 则。 1、与CAM 编程相关的文件名及描述： 1) UF_CAM.H 使用 UF_CAM 模块的相关类型和函数定义； 2) UF.H 3) UF_CSYS.H API 的公共类型和函数定义； 坐标系的操作函数与类型说明； 4) UF_NCGROUP.H 与程序组相关的函数定义； 5) UF_PARAM.H 与对象参数相关的函数定义； 

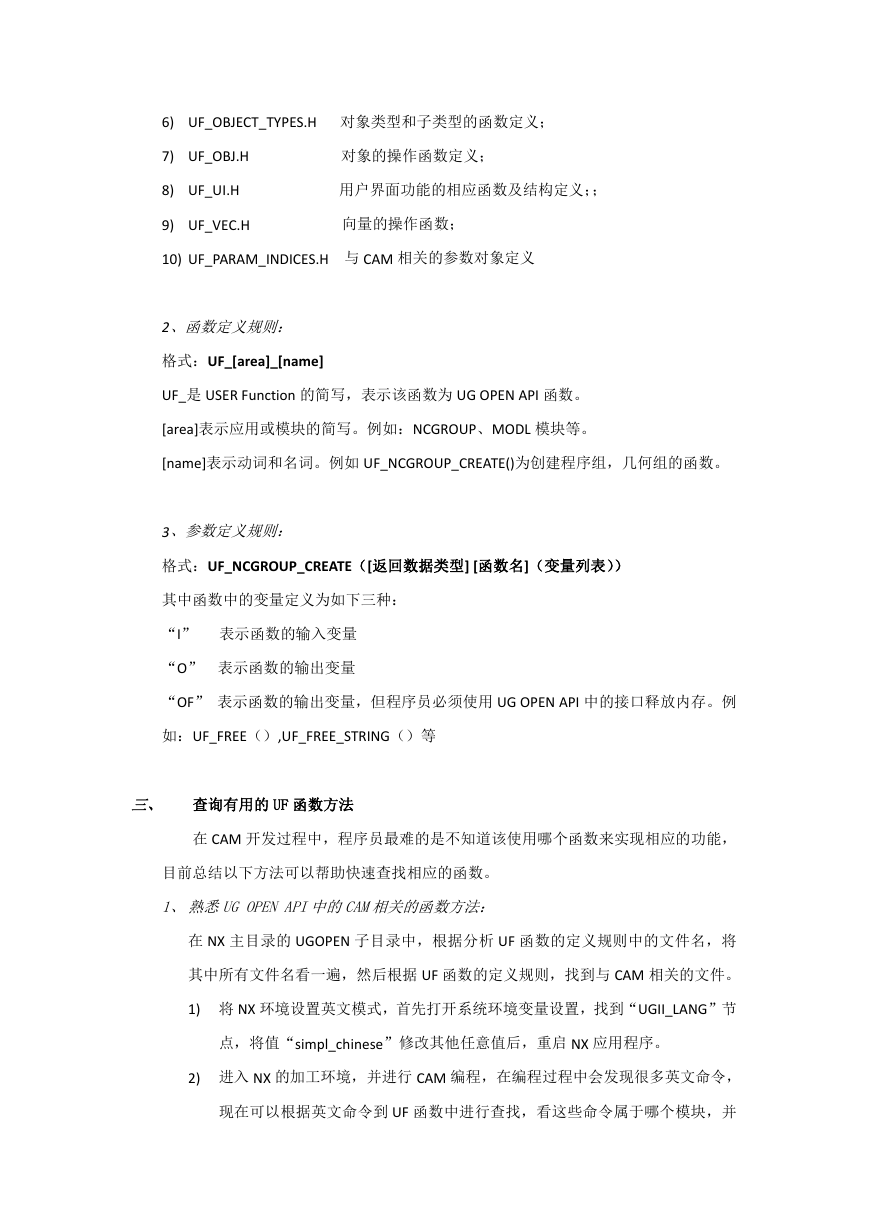

6) UF_OBJECT_TYPES.H 对象类型和子类型的函数定义； 7) UF_OBJ.H 8) UF_UI.H 9) UF_VEC.H 对象的操作函数定义； 用户界面功能的相应函数及结构定义；； 向量的操作函数； 10) UF_PARAM_INDICES.H 与 CAM 相关的参数对象定义 2、函数定义规则： 格式：UF_[area]_[name] UF_是 USER Function 的简写，表示该函数为 UG OPEN API 函数。 [area]表示应用或模块的简写。例如：NCGROUP、MODL 模块等。 [name]表示动词和名词。例如 UF_NCGROUP_CREATE()为创建程序组，几何组的函数。 3、参数定义规则： 格式：UF_NCGROUP_CREATE（[返回数据类型] [函数名]（变量列表）） 其中函数中的变量定义为如下三种： “I” 表示函数的输入变量 “O” 表示函数的输出变量 “OF” 表示函数的输出变量，但程序员必须使用 UG OPEN API 中的接口释放内存。例 如：UF_FREE（）,UF_FREE_STRING（）等 三、 查询有用的 UF 函数方法 在 CAM 开发过程中，程序员最难的是不知道该使用哪个函数来实现相应的功能， 目前总结以下方法可以帮助快速查找相应的函数。 1、熟悉UG OPEN API中的CAM相关的函数方法： 在 NX 主目录的 UGOPEN 子目录中，根据分析 UF 函数的定义规则中的文件名，将 其中所有文件名看一遍，然后根据 UF 函数的定义规则，找到与 CAM 相关的文件。 1) 将 NX 环境设置英文模式，首先打开系统环境变量设置，找到“UGII_LANG”节 点，将值“simpl_chinese”修改其他任意值后，重启 NX 应用程序。 2) 进入 NX 的加工环境，并进行 CAM 编程，在编程过程中会发现很多英文命令， 现在可以根据英文命令到 UF 函数中进行查找，看这些命令属于哪个模块，并 

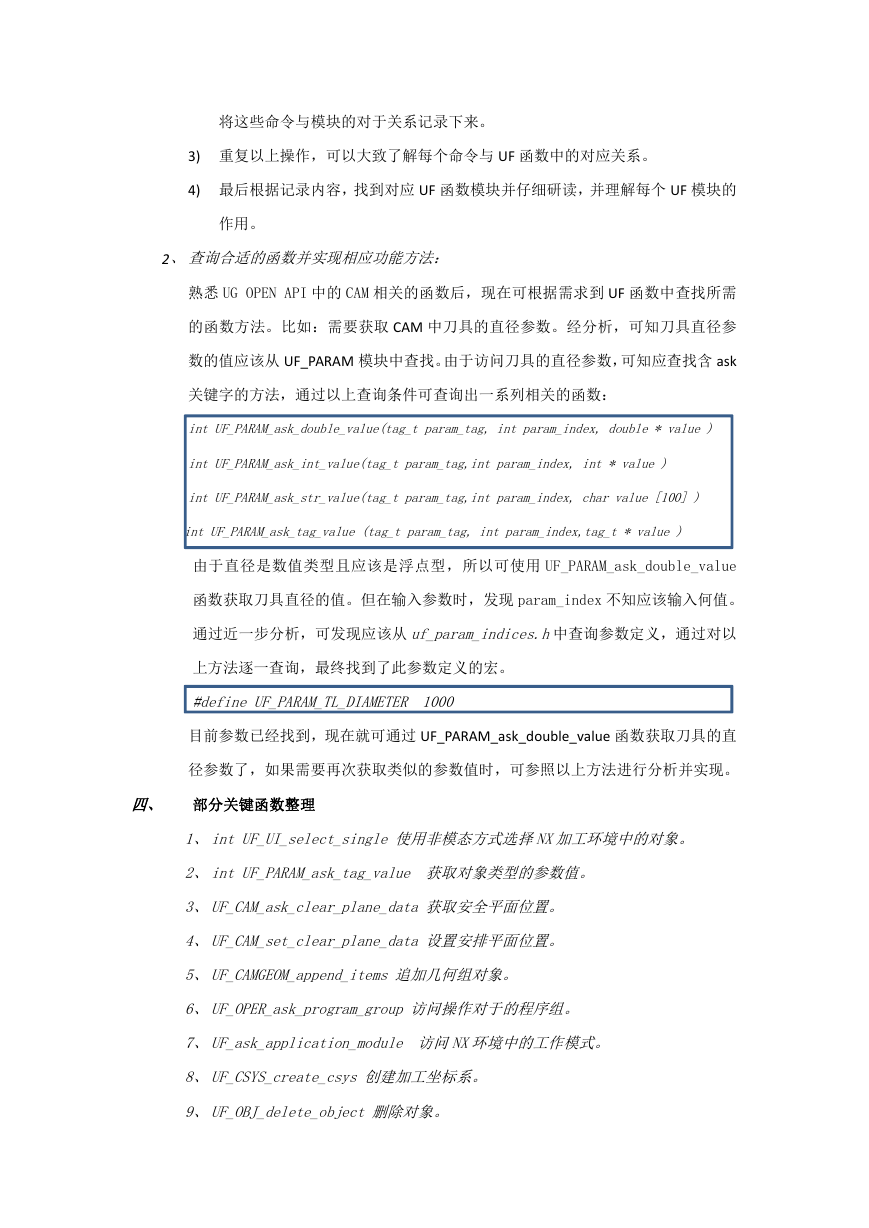

将这些命令与模块的对于关系记录下来。 3) 重复以上操作，可以大致了解每个命令与 UF 函数中的对应关系。 4) 最后根据记录内容，找到对应 UF 函数模块并仔细研读，并理解每个 UF 模块的 作用。 2、查询合适的函数并实现相应功能方法： 熟悉 UG OPEN API 中的 CAM 相关的函数后，现在可根据需求到 UF 函数中查找所需 的函数方法。比如：需要获取 CAM 中刀具的直径参数。经分析，可知刀具直径参 数的值应该从 UF_PARAM 模块中查找。由于访问刀具的直径参数，可知应查找含 ask 关键字的方法，通过以上查询条件可查询出一系列相关的函数： int UF_PARAM_ask_double_value(tag_t param_tag, int param_index, double * value ) int UF_PARAM_ask_int_value(tag_t param_tag,int param_index, int * value ) int UF_PARAM_ask_str_value(tag_t param_tag,int param_index, char value [100] ) int UF_PARAM_ask_tag_value (tag_t param_tag, int param_index,tag_t * value ) 由于直径是数值类型且应该是浮点型，所以可使用 UF_PARAM_ask_double_value 函数获取刀具直径的值。但在输入参数时，发现 param_index 不知应该输入何值。 通过近一步分析，可发现应该从 uf_param_indices.h中查询参数定义，通过对以 上方法逐一查询，最终找到了此参数定义的宏。 #define UF_PARAM_TL_DIAMETER 1000 目前参数已经找到，现在就可通过 UF_PARAM_ask_double_value 函数获取刀具的直 径参数了，如果需要再次获取类似的参数值时，可参照以上方法进行分析并实现。 四、 部分关键函数整理 1、int UF_UI_select_single 使用非模态方式选择NX加工环境中的对象。 2、int UF_PARAM_ask_tag_value 获取对象类型的参数值。 3、UF_CAM_ask_clear_plane_data 获取安全平面位置。 4、UF_CAM_set_clear_plane_data 设置安排平面位置。 5、UF_CAMGEOM_append_items 追加几何组对象。 6、UF_OPER_ask_program_group 访问操作对于的程序组。 7、UF_ask_application_module 访问NX环境中的工作模式。 8、UF_CSYS_create_csys 创建加工坐标系。 9、UF_OBJ_delete_object 删除对象。 

10、 UF_DISP_set_highlight 设置对象高亮显示。 11、 UF_DISP_create_image 截图（轴视图和正视图） 12、 UF_UI_ONT_refresh 刷新。 以上就是本次参与东风模具 CAM 二次开发后，对 CAM 二次开发方法的进行的总结，若有对 CAM 二次开发感兴趣的同事，我们可以一起讨论。
